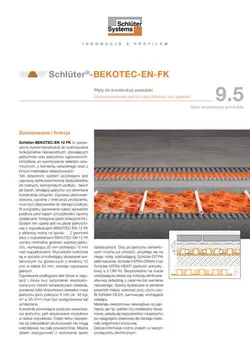

Schlüter-BEKOTEC-EN-FK  Lekka płyta z wypukłościami do jastrychu

Schlüter-BEKOTEC-EN 12 FK to sprawdzony system konstrukcji do wykonywania funkcjonalnie niezawodnych, pływających jastrychów oraz jastrychów grzewczych. Umożliwia on wykonywanie okładzin ceramicznych, z kamienia naturalnego oraz z innych materiałów okładzinowych.

Ten zespolony system przyklejany jest zaprawą cienkowarstwową bezpośrednio do nośnych, wytrzymałych podłoży – takich jak beton, istniejące jastrychy czy drewniane konstrukcje stropów. Zaprawa cienkowarstwowa musi być zgodnie z instrukcją producenta odpowiednia do danego podłoża. W przypadku ogrzewania należy sprawdzić podłoże pod kątem przydatności (spoiny dylatacyjne, brzegowe taśmy dylatacyjne itd.).

System ten jest oparty na płycie z wypukłościami do jastrychu BEKOTEC-EN 12 FK z włókniną nośną od spodu. Geometria płyty z wypukłościami BEKOTEC-EN 12 FK decyduje o minimalnej grubości warstwy jastrychu, wynoszącej 20 mm pomiędzy wypukłościami i 8 mm nad nimi. Wypukłości rozłożone są w sposób umożliwiający zaciśnięcie systemowych rur grzewczych o średnicy 10 mm w rozstawie 50 mm w celu wykonania jastrychu grzewczego.

Ogrzewanie podłogowe jest łatwe w regulacji i może optymalnie pracować przy niskich temperaturach zasilania, ponieważ jedynie stosunkowo niewielka masa jastrychu (przy pokryciu wynoszącym 8 mm ok. 40 kg/m² ≙ 20 l/m²) musi być podgrzewana lub schładzana.

Skurcz, do którego dochodzi podczas twardnienia jastrychu, jest redukowany modułowo w siatce wypukłości. Dzięki temu naprężenia wynikające z odkształceń skurczowych nie mogą oddziaływać na całą powierzchnię. Można zatem zrezygnować z wykonania dylatacji w jastrychu. Gdy po jastrychu cementowym można już chodzić, przykleja się na niego matę oddzielającą Schlüter-DITRA (alternatywnie: Schlüter-DITRA-DRAIN 4 lub Schlüter-DITRA-HEAT) (jastrych anhydrytowy ≤ 2% metodą CM). Bezpośrednio na macie oddzielającej układa się metodą cienkowarstwową płytki ceramiczne lub płyty z kamienia naturalnego. Spoiny dylatacyjne w warstwie posadzki należy wykonać przy użyciu profili Schlüter-DILEX, zachowując wymagane odstępy.

Materiały okładzinowe niewrażliwe na pęknięcia, jak np. parkiet czy wykładziny dywanowe, układa się bezpośrednio na jastrychu po osiągnięciu właściwej dla danego materiału wilgotności końcowej.

Dalsze informacje można znaleźć w naszej instrukcji technicznej.

Dane techniczne

1. Rozmiar wypukłości: ok. 44 mm
   Rozstaw układania rur: 50, 100, 150 mm ...
   Rury grzewcze należące do systemu: ø 10 mm
   Wypukłości posiadają okrężne podcięcie, dzięki czemu rury grzewcze są stabilnie utrzymywane bez klamer mocujących.
2. Łączenia:
   w celu łączenia płyty z wypukłościami są nakładane na siebie jednym rzędem wypukłości i wciskane jedna w drugą.
3. Powierzchnia użytkowa: 1,1 x 0,7 m = 0,77 m²
   Wysokość płyty: 12 mm
4. Opakowanie: 10 szt./karton = 7,7 m²
   Wymiary kartonu wynoszą ok. 1160 x 800 x 80 mm.

• Przyrzeczenie gwarancji:
  w przypadku przestrzegania wskazówek montażowych i użytkowania okładziny zgodnie z przeznaczeniem, firma Schlüter-Systems przyznaje pięcioletnią gwarancję na właściwości użytkowe i brak uszkodzeń konstrukcji posadzki.
• Okładzina bez pęknięć:
  System BEKOTEC jest zaprojektowany w taki sposób, że naprężenia wywołane przez utwierdzenie jastrychu są modułowo redukowane w siatce między wypukłościami płyty. W tym przypadku nie stosuje się wzmocnienia konstrukcyjnego, jak np. zbrojenia jastrychu.
• Konstrukcja bez wybrzuszeń:
  konstrukcja posadzki wykonana według systemu BEKOTEC jest w stanie gotowym do użytkowania pozbawiona naprężeń własnych, dzięki czemu powstawanie wybrzuszeń w powierzchni jest praktycznie wykluczone. W szczególności dotyczy to również naprężeń związanych ze zmianą temperatury, np. przy jastrychach grzewczych.
• Jastrych bez spoin:
  można zrezygnować z dylatacji w jastrychu, ponieważ w systemie BEKOTEC naprężenia wywołane przez utwierdzenie są redukowane równomiernie na całej powierzchni.
• Dylatacje odpowiadające siatce spoin okładziny z płytek lub płyt:
  w systemie BEKOTEC rozmieszczenie dylatacji można dostosować do wybranej siatki spoin okładziny w trakcie układania płytek lub płyt, ponieważ nie trzeba przenosić dylatacji z jastrychu na okładzinę. Należy przestrzegać jedynie ogólnych zasad dylatowania pól okładziny.
• Krótki czas trwania robót budowlanych:
  na jastrych wykonany według systemu BEKOTEC, po osiągnięciu przez niego wytrzymałości pozwalającej po nim chodzić, naklejana jest mata oddzielająca, a na niej układana jest okładzina ceramiczna lub kamień naturalny czy sztuczny. W przypadku montażu ogrzewania podłogowego podłoga może być nagrzewana już po siedmiu dniach od położenia okładziny.
• Niewielkie zapotrzebowanie na materiał:
  przy pokryciu jastrychem o grubości 8 mm potrzeba tylko ok. 40 kg/m² ≙ 20 l/m² masy jastrychu.
• Szybko reagujące ogrzewanie podłogowe:
  konstrukcja posadzki wykonana według systemu BEKOTEC w połączeniu z ogrzewaniem podłogowym szybciej reaguje na zmiany temperatury w porównaniu z konwencjonalnymi jastrychami grzewczymi, ponieważ w zależności od wersji ogrzewania lub chłodzenia jest wymagana znacznie mniejsza masa jastrychu. Dzięki temu ogrzewanie podłogowe może pracować w trybie niskotemperaturowym, co pozwala zaoszczędzić energię.

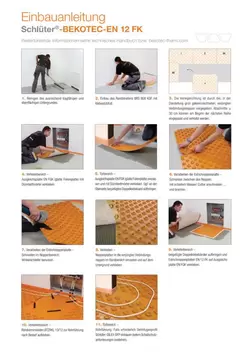

1. Płyta Schlüter-BEKOTEC-EN 12 FK, jako system zespolony, posiada na spodniej stronie włókninę, która jest wtapiana w warstwę klejowej zaprawy cienkowarstwowej, łącząc się trwale z podłożem nośnym o równej powierzchni. Podłoże musi być pozbawione elementów zmniejszających przyczepność, odpowiednio nośne i płaskie i nie może mieć punktowych występów (np. resztek zaprawy). Ewentualne prace wyrównawcze należy przeprowadzić przed ułożeniem BEKOTEC-EN 12 FK.

   Wybór kleju do obróbki BEKOTEC-EN 12 FK zależy od rodzaju podłoża. Klej musi dobrze trzymać się podłoża i mechanicznie łączyć się z włókniną nośną płyty BEKOTEC-EN 12 FK. Do większości podłoży można stosować hydraulicznie wiążącą cienkowarstwową zaprawę klejową. W razie potrzeby należy upewnić się co do wzajemnej kompatybilności materiałów. Zaprawę cienkowarstwową nanieść na podłoże kielnią zębatą (zalecana: 6 x 6 mm).

2. Brzegi okładziny graniczące ze ścianą lub inną zabudową należy oddzielić paskiem brzegowym Schlüter-BEKOTEC-BRS 808 KSF o grubości 8 mm.

   Zintegrowana na pasku brzegowym samoprzylepna podpórka posiada na dolnej stronie pasmo samoprzylepne służące do mocowania. Pasek brzegowy zostaje dociśnięty do ściany przez przyklejenie do podłoża i naprężenie podpórki. Przy naklejeniu płyty z wypukłościami BEKOTEC na stopce samoprzylepnej powstaje połączenie, które mocuje płytę do podłoża i zapobiega jej przemieszczaniu się podczas układania jastrychu płynnego.

3. Płyty z wypukłościami BEKOTEC-EN 12 FK należy zatopić całą powierzchnią włókniny nośnej w warstwie kleju. Przestrzegać czasu otwarcia kleju. Krawędzie płyt z wypukłościami BEKOTEC-EN 12 FK muszą być dokładnie przycięte. W celu połączenia płyt BEKOTEC należy nałożyć jedną na drugą na zakładkę jednym rzędem wypukłości (patrz zdjęcie).

   W obszarze drzwi i rozdzielacza w celu ułatwienia prowadzenia rur można zastosować gładką płytę wyrównawczą Schlüter-BEKOTEC-ENFGK, która jest przyklejana znajdującą się na spodzie włókniną nośną na nośnym podłożu o równej powierzchni. W razie potrzeby w celu zamocowania płyt z wypukłościami przykleić załączoną dwustronnie klejącą taśmę do powierzchni płyty wyrównawczej. Samoprzylepna listwa zaciskowa do rur Schlüter-BEKOTEC-ZRKL 10/12 umożliwia precyzyjne prowadzenie rur w tym obszarze.

4. Aby wykonać ogrzewanie podłogowe Schlüter-BEKOTEC-THERM, po stwardnieniu zaprawy cienkowarstwowej między podciętymi wypukłościami można zacisnąć przynależne do systemu rury grzewcze o średnicy 10 mm. Rozstaw rur należy dobrać odpowiednio do wymaganej mocy ogrzewania na podstawie wykresów mocy grzewczej BEKOTEC.
5. Na płycie z wypukłościami układa się świeży jastrych cementowy o klasie CT-C25-F4, maks. F5, lub jastrych anhydrytowy CA-C25-F4, maks. F5, z minimalną warstwą przykrycia wynoszącą 8 mm (zalecana ziarnistość 0–4 mm). W celu wyrównania wysokości można częściowo zwiększyć grubość warstwy przykrycia do maks. 15 mm. Można również stosować odpowiednie jastrychy płynne CAF/CTF o stosownej specyfikacji. Należy tu uwzględnić systemy dopuszczone do tego rodzaju zastosowania.

   Wskazówka: odmienne właściwości jastrychu należy wcześniej skonsultować z naszym technicznym działem sprzedaży.

   Aby zapobiec przenoszeniu się odgłosu kroków między dwoma pomieszczeniami, należy oddzielić jastrych profilem dylatacyjnym Schlüter-DILEX-DFP.

6. Bezpośrednio po osiągnięciu wytrzymałości początkowej umożliwiającej chodzenie po jastrychu cementowym należy przykleić matę oddzielającą Schlüter-DITRA (alternatywnie: Schlüter-DITRA-DRAIN 4 lub Schlüter-DITRA-HEAT) zgodnie ze wskazówkami dotyczącymi obróbki zawartymi w opisie technicznym produktu 6.1 (alternatywnie: 6.2 lub 6.4). Jastrychy anhydrytowe można pokryć matą oddzielającą po osiągnięciu wilgotności końcowej ≤ 2% metodą CM.
7. Jako elastyczną spoinę brzegową w obszarze przejścia między podłogą a ścianą należy zamontować profil dylatacyjny narożny Schlüter-DILEX-EK lub Schlüter-DILEX-RF (patrz opis techniczny produktu 4.14). Nadmiar paska brzegowego BEKOTEC-BRS 808 KSF należy wcześniej odciąć.
8. W przypadku zastosowania ceramicznej podłogi klimatyzowanej Schlüter-BEKOTEC-THERM jako ogrzewania podłogowego gotowa konstrukcja posadzki może być nagrzana już po siedmiu dniach. Zaczynając od temperatury zasilania 25°C, codziennie można podwyższać temperaturę o maks. 5°C, aż do osiągnięcia wymaganej temperatury użytkowej.
9. Materiały okładzinowe, które nie są zagrożone pękaniem (np. parkiet, wykładzina dywanowa lub wykładzina z tworzywa sztucznego), należy nakładać bezpośrednio na płyty BEKOTEC wypełnione jastrychem, bez stosowania maty oddzielającej. Należy przy tym dostosować wysokość jastrychu do grubości poszczególnych materiałów.
   Wskazówka: oprócz obowiązujących wytycznych dotyczących obróbki należy przestrzegać dopuszczalnej wilgotności końcowej jastrychu dla wybranego materiału okładziny. Szczegółowe wskazówki dotyczące obróbki w połączeniu z okładzinami nieceramicznymi znajdują się w instrukcji technicznej Schlüter-BEKOTEC-THERM. Można je również uzyskać w technicznym dziale sprzedaży.

Konstrukcja Schlüter-BEKOTEC-EN 12 FK jest wykonana z odpornej na nacisk, tłoczonej folii z polistyrenu z włókniną nośną i nadaje się do stosowania w przypadku tradycyjnie układanych jastrychów na bazie cementu lub anhydrytu, jak również jastrychów płynnych.
