Schlüter-BEKOTEC-DRAIN  Płyta z wypukłościami do jastrychu do użytku na zewnątrz

Planujesz budowę tarasu? Polecamy zastosowanie okładziny z płytek lub kamienia naturalnego oraz Schlüter-BEKOTEC-DRAIN jako podłoża. Ta płyta z wypukłościami do jastrychu dzięki modularnej eliminacji naprężeń wymuszonych w jastrychu pozwala na uzyskanie pozbawionej pęknięć i wybrzuszeń okładziny i jednocześnie pomaga w odwadnianiu tarasu. Dzięki naszemu systemowi gwarantujemy nieustająco krótki czas trwania prac budowlanych i oszczędność materiałów, a także dajemy pięcioletnią gwarancję.


Schlüter-BEKOTEC-DRAIN  Płyta z wypukłościami do jastrychu do użytku na zewnątrz

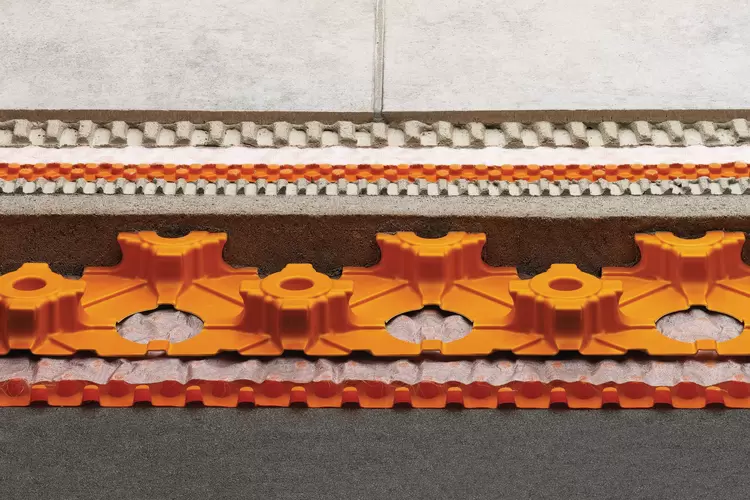

Zdjęcie produktowe BEKOTEC-DRAIN 1©Schlüter-Systems KG

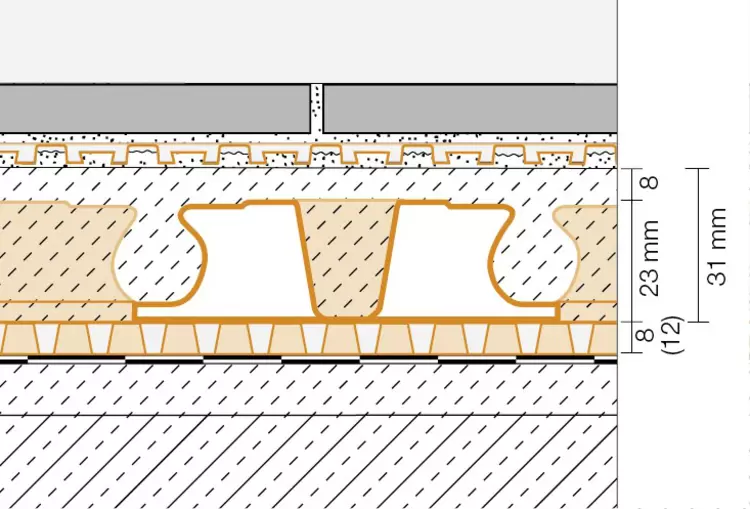

Rysunek przekrojowy BEKOTEC-DRAIN 1©Schlüter-Systems KG

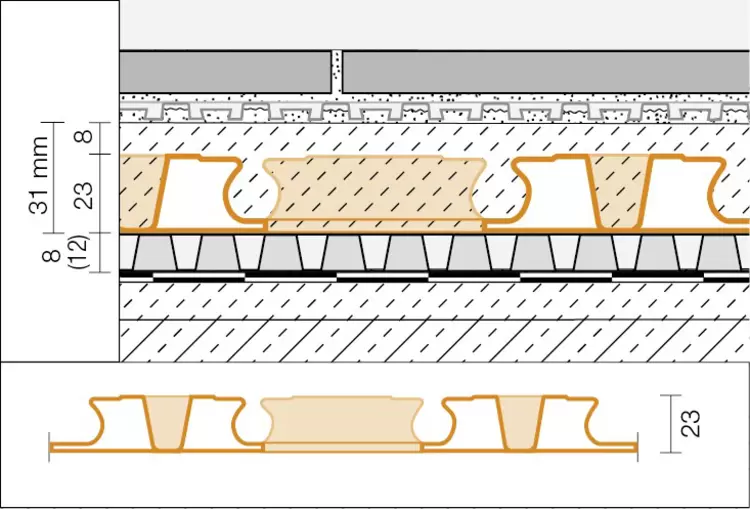

Rysunek przekrojowy BEKOTEC-DRAIN 2©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe BEKOTEC-DRAIN 1
Rysunek przekrojowy BEKOTEC-DRAIN 1
Rysunek przekrojowy BEKOTEC-DRAIN 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

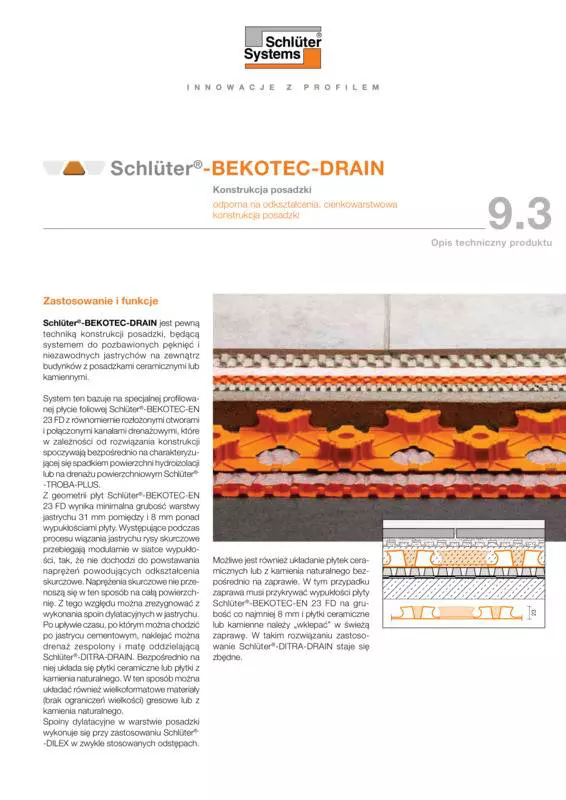

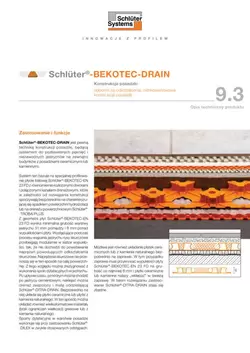

Schlüter-BEKOTEC-DRAIN jest stabilną konstrukcją posadzkową funkcjonującą jako system do pozbawionych pęknięć i niezawodnych funkcjonalnie jastrychów na zewnątrz budynków z okładzinami ceramicznymi i z kamienia naturalnego.

System opiera się na specjalnie ustrukturyzowanym arkuszu folii z wypukłościami Schlüter-BEKOTEC-EN 23 FD o regularnych otworach i komunikujących się kanałach odwadniających, które w zależności od rodzaju konstrukcji układa się bezpośrednio na warstwie hydroizolacji ułożonej na spadku lub nad drenażem powierzchniowym Schlüter-TROBA-PLUS. Geometria płyty z wypukłościami Schlüter-BEKOTEC-EN 23 FD powoduje, że minimalna grubość jastrychu wynosi 31 mm pomiędzy wypukłościami przy minimalnym pokryciu wypukłości wynoszącym 8 mm.

Kurczenie, do którego dochodzi podczas twardnienia jastrychu, jest redukowane modułowo w siatce wypukłości. Dzięki temu naprężenia wynikające z odkształceń skurczowych nie mogą oddziaływać na całą powierzchnię. Można zatem zrezygnować z wykonania dylatacji w jastrychu. Po upływie czasu, po którym można zacząć chodzić po jastrychu cementowym, można przykleić drenaż zespolony i matę oddzielającą Schlüter-DITRA-DRAIN. Bezpośrednio na macie układa się płytki ceramiczne lub płytki z kamienia naturalnego.

W ten sposób można ułożyć również materiał wielkoformatowy (brak ograniczeń formatu) z płytek ceramicznych, gresu lub kamienia naturalnego.

Spoiny dylatacyjne w warstwie posadzki należy wykonać przy użyciu profili Schlüter-DILEX, zachowując wymagane odstępy.

Możliwe jest również bezpośrednie ułożenie na jastrychu płytek ceramicznych lub płyt kamienia naturalnego. W tym celu należy nałożyć jastrych najmniej na 8 mm nad wypukłościami płyty Schlüter-BEKOTEC-EN 23 FD i ułożyć płytki lub kamień naturalny bezpośrednio na świeżym jastrychu, lekko je oklepując. W tym przypadku nie stosuje się Schlüter-DITRA-DRAIN.

Dane techniczne

  1. Rozmiar wypukłości: ok. 65 mm
  2. Rozmiar otworów: ok. 50 mm
  3. Łączenie: aby połączyć poszczególne płyty z wypukłościami ze sobą, nakładane one są na siebie jednym rzędem wypukłości.
  4. Powierzchnia użytkowa: 1,2 x 0,9 m = 1,08 m²
    Wysokość płyty: 23 mm
  5. Opakowanie: 10 szt./karton = 10,8 m²
    Wymiary kartonu wynoszą ok. 1355 x 1020 x 195 mm.
  • Przyznawanie gwarancji:
    W przypadku przestrzegania wskazówek montażowych i użytkowania okładziny zgodnie z przeznaczeniem Schlüter-Systems przyznaje pięcioletnią gwarancję na właściwości użytkowe i brak uszkodzeń konstrukcji posadzki. Na żądanie można otrzymasz odpowiedni formularz umowny.
  • Okładzina bez pęknięć:
    System Schlüter-BEKOTEC-DRAIN jest zaprojektowany w taki sposób, że naprężenia wymuszone jastrychu są modularnie redukowane pomiędzy wypukłościami płyty. W tym przypadku nie stosuje się z wzmocnienia (zbrojenia) konstrukcyjnego jastrychu.
  • Odwodnienie:
    woda przesiąkająca przez konstrukcję okładziny przedostaje się przez otwory w płycie z wypukłościami do leżącego na spadku uszczelnienia lub do warstwy drenażowej i dalej odpływa bezciśnieniowo do instalacji odprowadzającej wodę.
  • Konstrukcja bez wybrzuszeń:
    konstrukcja posadzki wykonana według systemu Schlüter-BEKOTEC-DRAIN jest w stanie użytkowania wolna od naprężeń własnych, dzięki czemu nie dochodzi do powstania wybrzuszeń w powierzchni. Dotyczy to w szczególności również obciążeń związanych ze zmianą temperatur, które występują na zewnątrz budynków.
  • Jastrych bez spoin:
    można zrezygnować z dylatacji w jastrychu, ponieważ w systemie Schlüter-BEKOTEC-DRAIN naprężenia redukowane są równomiernie na całej powierzchni jastrychu.
  • Dylatacje okładziny z płytek lub płyt:
    w systemie Schlüter-BEKOTEC rozmieszczenie dylatacji okładziny z płytek można ustalić w trakcie układania płytek lub płyt, ponieważ nie trzeba przenosić dylatacji z jastrychu - ponieważ ich tam nie ma - na okładzinę.
    Zgodnie z zasadami sztuki budowlanej, powierzchnię wyłożoną płytkami należy podzielić na odpowiednie pola.
  • Krótki czas trwania prac budowlanych:
    na jastrych wykonany według systemu Schlüter-BEKOTEC-DRAIN, po osiągnięciu przez niego wytrzymałości pozwalającej po nim chodzić, naklejana jest mata oddzielająca Schlüter-DITRA-DRAIN, a bezpośrednio na niej okładzina ceramiczna lub kamień naturalny czy sztuczny.
  • Niewielka wysokość konstrukcji:
    przy zastosowaniu systemu Schlüter-BEKOTEC oszczędza się do 20 mm wysokości konstrukcji w porównaniu z jastrychem na zewnątrz budynków wykonanym zgodnie z DIN 18 560-2.
  • Oszczędność materiałów i masy:
    w przypadku 100 m2 powierzchni, zmniejszenie grubości jastrychu o 20 mm pozwala zaoszczędzić 2,0 m3 jastrychu, a zatem ok. 4,0 t masy jastrychowej. To zaleta, która przekłada się na obliczenia statyczne.
  • Sprawdzone właściwości użytkowe:
    doskonałe działanie i przydatność systemu Schlüter-BEKOTEC – w szczególnie bezpieczne przenoszenie przyłożonych obciążeń komunikacyjnych – zostały potwierdzone w raporcie z badań przez akredytowany instytut badawczy.

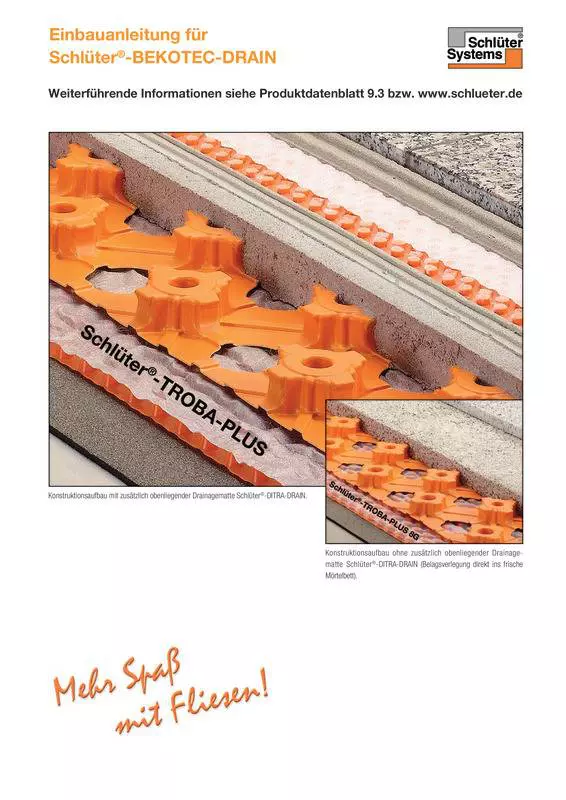

  1. Podłożem dla Schlüter-BEKOTEC-DRAIN jest warstwa uszczelniająca ułożona na powierzchni z odpowiednim spadkiem.
  2. Brzegi okładziny graniczące ze ścianą lub inną zabudową należy oddzielić paskiem brzegowym Schlüter-BEKOTEC-BRS 808 KSF o grubości 8 mm. Znajdująca się na pasku brzegowym samoprzylepna podpórka posiada na górnej i dolnej stronie pasek samoprzylepny do mocowania. Pasek brzegowy zostaje dociśnięty do ściany przez przyklejenie do podłoża i naciągnięcie podpórki.
  3. Najpierw należy ułożyć na warstwie uszczelniającej kapilarnie pasywny drenaż powierzchniowy Schlüter-TROBA-PLUS.
  4. Następnie położyć płyty z wypukłościami Schlüter-BEKOTEC-EN 23 FD na drenażu powierzchniowym Schlüter-TROBA-PLUS w taki sposób, aby w celu połączenia nachodziły na siebie jednym rządkiem wypukłości, który należy wetknąć jeden w drugi. Odpowiednio przyciąć brzegi.
    Uwaga: płyty z wypukłościami Schlüter-BEKOTEC-EN 23 FD posiadają komunikacyjne kanały drenażowe, ale nie są uznawane za drenaż kapilarnie pasywny.

Układanie metodą cienkowarstwową

  1. Na płycie z wypukłościami Schlüter-BEKOTEC-EN 23 FD ułożyć jastrych cementowy o klasie wytrzymałości ≤ CT-C25-F4 (ZE 20), przy czym warstwa przykrywająca wypukłości powinna mieć min. 8 mm i maks. 25 mm. Ideał, do którego należy dążyć, to warstwa od 8 do 15 mm. Nie wolno przekraczać wytrzymałości na rozciąganie jastrychu wynoszącej F5.
    Uwaga: jastrych należy chronić przed bezpośrednim oddziaływaniem promieni słonecznych. Należy również zastosować zwykłe środki chroniące przed negatywnym wpływem czynników atmosferycznych.
  2. Bezpośrednio po osiągnięciu wytrzymałości początkowej umożliwiającej chodzenie po jastrychu cementowym (zwykle już po ok. 24 godzinach) można nakleić matę oddzielającą będącą jednocześnie drenażem, czyli Schlüter-DITRA-DRAIN zgodnie ze wskazówkami dotyczącymi obróbki zawartymi w opisie technicznym produktu 6.2.
    Uwaga: jastrych może być w formie jastrychu drenażowego o odpowiednich właściwościach. Ewentualnie – w zależności od ziarnistości – może być niezbędne przykrycie wypukłości grubszą warstwą niż minimalne 8 mm.
  3. Bezpośrednio na Schlüter-DITRA-DRAIN można ułożyć metodą cienkowarstwową okładzinę z ceramiki lub kamienia naturalnego. Zgodnie z obowiązującymi zaleceniami okładzina leżąca na macie oddzielającej musi być podzielona dylatacjami na odpowiednie pola. Do wykonania spoin dylatacyjnych należy zastosować profile dylatacyjne Schlüter-DILEX-BWB lub -KS (patrz opis techniczny produktu 4.6 lub 4.8).
  4. Profil dylatacyjny narożny Schlüter-DILEX-EK, -RF, -EKE lub -EF (patrz opisy techniczne produktów) należy zamontować jako elastyczną spoinę brzegową w obszarze przejścia między podłogą a ścianą. Nadmiar paska brzegowego Schlüter-BEKOTEC-BRS należy wcześniej odciąć.

Układanie bezpośrednio w warstwie jastrychu

  1. Nałożyć zaprawę do układania do indywidualnego kładzenia poszczególnych płyt lub przygotować odpowiednio grubą, równą warstwę zaprawy.Należy przygotować równą, odpowiedniej grubości warstwę jastrychu pod okładzinę z układanych płyt (płytek). Jako podłoże można również wykorzystać odpowiedni jastrych drenażowy. Ewentualnie – w zależności od ziarnistości – może być niezbędne przykrycie wypukłości grubszą warstwą niż minimalne 8 mm.
  2. Na spodnią stronę okładziny nałożyć warstwę kontaktową jastrychu.
  3. Położyć materiał okładziny i wklepać go w świeżą warstwę jastrychu.
    Zgodnie z obowiązującymi zaleceniami okładzina musi być podzielona dylatacjami na poszczególne pola. Do wykonania dylatacji należy zastosować profile dylatacyjne Schlüter-DILEX-BWB, -KS lub -MP (patrz opis techniczny produktu 4.6, 4.8 lub 4.3) lub wypełnić przestrzeń dylatacyjną odpowiednią elastyczną masą. W obszarze dylatacji warstwę zaprawy należy podzielić, wykonując nacięcie pacą powyżej wypukłości.
  4. Jako elastyczną spoinę brzegową w obszarze przejścia między podłogą a ścianą należy zamontować profil dylatacyjny narożny Schlüter-DILEX-EK, -RF, -EKE lub -EF (patrz opisy techniczne produktów) lub przestrzeń dylatacyjną wypełnić elastyczną masą. Nadmiar paska brzegowego Schlüter-BEKOTEC-BRS należy wcześniej odciąć.

Schlüter-BEKOTEC-EN 23 FD jest wykonana z odpornej na nacisk, tłoczonej folii z polistyrolu i nadaje się do stosowania w przypadku konwencjonalnych jastrychów cementowych.

Schlüter-BEKOTEC-EN 23 FD i -BRS są odporne na gnicie i nie wymagają specjalnej pielęgnacji ani konserwacji. Przed układaniem jastrychu i w trakcie jego układania należy zabezpieczyć płytę z wypukłościami przed uszkodzeniem w wyniku oddziaływań mechanicznych odpowiednimi środkami, np. poprzez ułożenie desek jako ciągów komunikacyjnych.
