Schlüter-BEKOTEC-EN-F  Wszechstronna płyta z wypukłościami do jastrychu

System Schlüter-BEKOTEC pozwala na uzyskanie pozbawionego pęknięć, niezawodnego funkcjonalnie i pływającego jastrychu przy jednoczesnej oszczędności czasu i materiałów. Ponadto stanowi podstawę dla BEKOTEC-THERM: naszego energooszczędnego systemu ogrzewania podłogowego.

Schlüter-BEKOTEC-EN F to płyta z wypukłościami służąca do mocowania rur grzewczych o ø 14 mm Schlüter-BEKOTEC-EN F BEKOTEC-THERM-HR. Fabrycznie dostarczana jest bez izolacji termicznej i akustycznej, ale oczywiście można ją zamontować w połączeniu z nimi. Niewielka grubość konstrukcji (31–48 mm) sprawia, że nadaje się ona idealnie do wykańczania nowych budynków oraz do modernizacji.

Schlüter-BEKOTEC-ENFG to pasująca do niej płyta wyrównująca, montowana przed rozdzielaczem obwodów grzewczych. Ułatwia ona montaż rur grzewczych w szafie rozdzielczej.


Schlüter-BEKOTEC-EN-F  Wszechstronna płyta z wypukłościami do jastrychu

Zdjęcie produktowe BEKOTEC-EN-F 1©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN-F 2©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN-F 3©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN-F 4©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN-F 5©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe BEKOTEC-EN-F 1
Zdjęcie produktowe BEKOTEC-EN-F 2
Zdjęcie produktowe BEKOTEC-EN-F 3
Zdjęcie produktowe BEKOTEC-EN-F 4
Zdjęcie produktowe BEKOTEC-EN-F 5










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











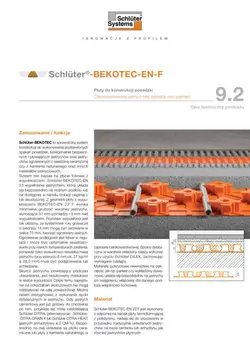

Ogólne informacje o produktach

Schlüter-BEKOTEC to sprawdzony system konstrukcji do wykonywania pozbawionych spękań posadzek, funkcjonalnie niezawodnych i pływających jastrychów oraz jastrychów ogrzewanych z okładziną ceramiczną, z kamienia naturalnego oraz z innych materiałów pokryciowych.

System ten bazuje na płycie foliowej z wypukłościami Schlüter-BEKOTEC-EN 23 F wypełnianej jastrychem, którą układa się bezpośrednio na nośnym podłożu lub na dostępnej w handlu izolacji cieplnej i/lub akustycznej. Geometria płyty z wypukłościami BEKOTEC-EN 23 F decyduje o minimalnej grubości warstwy jastrychu, która wynosi 31 mm pomiędzy wypukłościami i 8 mm nad nimi. Wypukłości rozłożone są w sposób umożliwiający zaciśnięcie systemowych rur grzewczych o średnicy 14 mm w siatce 75 mm w celu wykonania jastrychu ogrzewanego.

Ogrzewanie podłogowe jest łatwe w regulacji i może optymalnie pracować przy niskich temperaturach zasilania, ponieważ tylko stosunkowo niewielka masa jastrychu (przy pokryciu wynoszącym 8 mm ok. 57 kg/m² ≙ 28,5 l/m2) musi być podgrzewana lub schładzana.

Kurczenie, do którego dochodzi podczas twardnienia jastrychu, jest redukowane modułowo w siatce wypukłości. Dzięki temu naprężenia wynikające z odkształceń skurczowych nie mogą oddziaływać na całą powierzchnię. Można zatem zrezygnować z wykonania dylatacji w jastrychu. Gdy jastrych cementowy jest już gotowy do chodzenia po nim, należy przykleić matę oddzielającą Schlüter-DITRA (alternatywnie: Schlüter-DITRA-DRAIN 4 lub Schlüter-DITRA-HEAT) (jastrych anhydrytowy ≤ 2 CM-%). Bezpośrednio na niej metodą cienkowarstwową układane są płytki ceramiczne lub płyty z kamienia naturalnego. Spoiny dylatacyjne w warstwie posadzki należy wykonać przy użyciu profili Schlüter-DILEX, zachowując wymagane odstępy.

Materiały okładzinowe niewrażliwe na pęknięcia, jak np. parkiet czy wykładziny dywanowe, układa się bezpośrednio na jastrychu po osiągnięciu właściwej dla danego materiału wilgotności końcowej.

Dane techniczne

  1. Rozmiar wypukłości:
    ok. 20 mm – małe wypukłości
    ok. 65 mm – duże wypukłości
    Odstęp podczas układania: 75 mm
    Rury grzewcze należące do systemu: ø 14 mm
    Wypukłości posiadają okrężne podcięcie, dzięki czemu rury grzewcze są stabilnie utrzymywane bez klamer mocujących.
  2. Łączenie:
    w celu połączenia płyty z wypukłościami są nakładane na siebie jednym rzędem wypukłości i wtykane jedna w drugą.
  3. Powierzchnia użytkowa: 1,2 x 0,9 m = 1,08 m²
    Wysokość płyty: 23 mm
  4. Opakowanie: 10 szt./karton = 10,8 m²
    Wymiary kartonu wynoszą ok. 1355 x 1020 x 195 mm.
  • Przyznawanie gwarancji:
    w przypadku przestrzegania wskazówek montażowych i użytkowania okładziny zgodnie z przeznaczeniem Schlüter-Systems przyznaje pięcioletnią gwarancję na właściwości użytkowe i brak uszkodzeń konstrukcji posadzki.
  • Okładzina bez pęknięć:
    system BEKOTEC jest zaprojektowany w taki sposób, że naprężenia wymuszone jastrychu są modularnie redukowane w siatce płyty z wypukłościami. W tym przypadku nie stosuje się wzmocnienia konstrukcyjnego (np. zbrojenia jastrychu)
  • Konstrukcja bez wybrzuszeń:
    konstrukcja posadzki wykonana według systemu BEKOTEC jest w stanie gotowym do użytkowania wolna od naprężeń własnych, dzięki czemu powstawanie wybrzuszeń w powierzchni jest praktycznie wykluczone. W szczególności dotyczy to również naprężeń związanych ze zmianą temperatury, np. przy ogrzewanych jastrychach.
  • Jastrych bez spoin:
    Można zrezygnować ze spoin dylatacyjnych w jastrychu, ponieważ w systemie BEKOTEC naprężenia redukowane są równomiernie na całej powierzchni.
  • Dylatacje odpowiadające siatce spoin okładziny z płytek lub płyt:
    w systemie BEKOTEC rozmieszczenie dylatacji można dostosować do wybranej siatki spoin okładziny w trakcie układania płytek lub płyt, ponieważ nie trzeba przenosić dylatacji z jastrychu na okładzinę. Należy przestrzegać jedynie ogólnych zasad dylatowania powierzchni okładziny.
  • Krótki czas trwania robót budowlanych:
    na jastrych wykonany według systemu BEKOTEC, po osiągnięciu przez niego wytrzymałości pozwalającej po nim chodzić, naklejana jest mata oddzielająca, a na niej układana jest okładzina ceramiczna lub kamień naturalny bądź sztuczny. W przypadku montażu ogrzewania podłogowego podłoga może być nagrzana już po siedmiu dniach od położenia okładziny.
  • Niewielka wysokość konstrukcji:
    Przy zastosowaniu systemu BEKOTEC oszczędza się do 37 mm wysokości konstrukcji w porównaniu z ogrzewanym jastrychem zgodnym z DIN 18 560-2.
  • Niewielkie zapotrzebowanie na materiał:
    przy pokryciu jastrychem o grubości 8 mm potrzeba tylko ok. 57 kg/m² ≙ 28,5 l/m² masy jastrychowej. To zaleta, która przekłada się na obliczenia statyczne.
  • Szybko reagujące ogrzewanie podłogowe:
    konstrukcja posadzki wykonana według systemu BEKOTEC w połączeniu z ogrzewaniem podłogowym szybciej reaguje na zmiany temperatury w porównaniu z konwencjonalnymi ogrzewanymi jastrychami, ponieważ znacznie mniejsza masa jastrychu wymaga ogrzewania lub chłodzenia. Dzięki temu ogrzewanie podłogowe może pracować w trybie niskotemperaturowym, co pozwala zaoszczędzić energię.

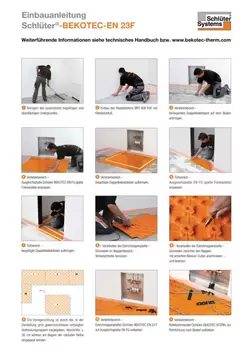

  1. Schlüter-BEKOTEC-EN 23 F układa się na wystarczająco nośnym i równym podłożu. Większe nierówności należy wcześniej zniwelować za pomocą jastrychów lub odpowiedniej podsypki. Uwzględniając wymagania dotyczące izolacji akustycznej i/lub termicznej, należy w razie potrzeby ułożyć na podłożu dodatkową, odpowiednią izolację.

    Jeśli na podłożu nośnym ułożone są kable lub rury, to zgodnie z DIN 18560-2 nad warstwą wyrównawczą na całej powierzchni należy ułożyć izolację tłumiącą odgłosy kroków. Przy wyborze odpowiedniej izolacji należy uwzględnić maksymalną ściśliwość CP3 (≤ 3 mm). Jeśli wysokości konstrukcyjne nie są wystarczające do zamontowania izolacji akustycznej z polistyrolu lub włókien mineralnych, dzięki zastosowaniu Schlüter-BEKOTEC-BTS o grubości tylko 5 mm można uzyskać znaczną poprawę izolacji odgłosu kroków.

  2. Brzegi okładziny graniczące ze ścianą lub inną zabudową należy oddzielić paskiem brzegowym Schlüter-BEKOTEC-BRS 808 KSF o grubości 8 mm.

    Zintegrowana na pasku brzegowym samoprzylepna podpórka posiada na górnej i dolnej stronie pasmo samoprzylepne do mocowania. Pasek brzegowy zostaje dociśnięty do ściany przez przyklejenie do podłoża lub najwyższej warstwy izolacyjnej i naciągnięcie podpórki. Przy ułożeniu płyty z wypukłościami BEKOTEC na stopce samoprzylepnej powstaje połączenie, które mocuje płytę do podłoża i zapobiega przemieszczaniu się jej podczas wylewania jastrychu płynnego.

  3. Płyty z wypukłościami BEKOTEC-EN 23 F muszą być dokładnie przycięte w obszarze krawędzi. W celu połączenia płyt BEKOTEC należy nałożyć jedną na drugą na zakładkę jednym rzędem wypukłości.

    W obszarze drzwi i w obszarze rozdzielacza w celu ułatwienia prowadzenia rur można zastosować gładką płytę wyrównawczą Schlüter-BEKOTEC-ENFG, układaną pod płytami z wypukłościami i mocowaną dwustronną taśmą klejącą. Samoprzylepna listwa zaciskowa do rur Schlüter-BEKOTEC-ZRKL umożliwia precyzyjne prowadzenie rur w tym obszarze. Może okazać się konieczne przymocowanie płyt do podłoża. Może to być konieczne, jeśli siły przywracające rury są stosunkowo duże (np. w małych pomieszczeniach o małych promieniach rur). Mocowanie można wykonać za pomocą dwustronnie klejącej taśmy Schlüter-BEKOTEC-BTZDK66.

  4. Aby wykonać ogrzewanie podłogowe Schlüter-BEKOTEC-THERM, między podciętymi wypukłościami należy zacisnąć przynależne do systemu rury grzewcze o średnicy 14 mm. Rozstaw rur należy dobrać odpowiednio do wymaganej mocy ogrzewania na podstawie wykresów mocy grzewczej Schlüter-BEKOTEC.
  5. Na płycie z wypukłościami ułożyć świeży jastrych cementowy o klasie CT-C25-F4, maks. F5, lub jastrych anhydrytowy CA-C25-F4, maks. F5, z minimalną warstwą przykrycia wynoszącą 8 mm (zalecane kruszywo 0–4 mm). W celu wyrównania wysokości można częściowo zwiększyć grubość warstwy przykrycia do maks. 25 mm. Można również stosować odpowiednie jastrychy płynne CAF/CTF o stosownej specyfikacji. Należy tu uwzględnić systemy dopuszczone do tego rodzaju zastosowania.

    Wskazówka: odmienne właściwości jastrychu należy wcześniej skonsultować z ekspertami technicznymi z naszego działu sprzedaży. Jeśli chcemy zapobiec przenoszeniu się odgłosu kroków między dwoma pomieszczeniami, należy oddzielić jastrych profilem dylatacyjnym Schlüter-DILEX-DFP.

  6. Bezpośrednio po osiągnięciu wytrzymałości początkowej umożliwiającej chodzenie po jastrychu cementowym należy przykleić matę oddzielającą Schlüter-DITRA (alternatywnie: Schlüter-DITRA-DRAIN 4 lub Schlüter-DITRA-HEAT) zgodnie ze wskazówkami dotyczącymi obróbki zawartymi w opisie technicznym produktu 6.1 (alternatywnie: 6.2 lub 6.4). Jastrychy anhydrytowe można pokryć matą oddzielającą po osiągnięciu wilgotności końcowej ≤ 2 CM-%.
  7. Bezpośrednio na macie oddzielającej można ułożyć metodą cienkowarstwową okładzinę z ceramiki lub kamienia naturalnego. Zgodnie z obowiązującymi zaleceniami okładzina leżąca na macie oddzielającej musi być podzielona dylatacjami na odpowiednie pola. Do wykonania spoin dylatacyjnych należy zastosować profile dylatacyjne Schlüter-DILEX-BWB, -BWS, -KS lub -AKWS (patrz informacje o produkcie 4.6–4.8 i 4.18).
  8. Jako elastyczną spoinę brzegową w obszarze przejścia między podłogą a ścianą należy zamontować profil dylatacyjny narożny Schlüter-DILEX-EK lub -RF (patrz informacja o produkcie 4.14). Nadmiar paska brzegowego Schlüter-BEKOTEC-BRS należy wcześniej odciąć.
  9. W przypadku zastosowania ceramicznej podłogi klimatyzowanej Schlüter-BEKOTEC-THERM jako ogrzewania podłogowego, gotowa konstrukcja posadzki może być nagrzana już po siedmiu dniach. Zaczynając od temperatury 25°C, codziennie można podwyższać temperaturę o maks. 5°C, aż do osiągnięcia wymaganej temperatury użytkowej.
  10. Materiały okładzinowe, które nie są zagrożone pękaniem (np. parkiet, wykładzina dywanowa lub wykładzina z tworzywa sztucznego), należy nakładać bezpośrednio na płyty BEKOTEC wypełnione jastrychem, bez maty oddzielającej. Należy przy tym dostosować wysokość jastrychu do grubości poszczególnych materiałów.
    Wskazówka: oprócz obowiązujących wytycznych dotyczących obróbki należy przestrzegać dopuszczalnej wilgotności końcowej jastrychu dla wybranego materiału pokryciowego. Szczegółowe wskazówki dotyczące obróbki w połączeniu z okładzinami nieceramicznymi znajdują się w instrukcji technicznej dla Schlüter-BEKOTEC-THERM. Można je również uzyskać od specjalistów technicznych w naszym dziale sprzedaży.

Schlüter-BEKOTEC-EN 23 F jest wykonana z odpornej na nacisk, tłoczonej folii z polistyrolu i nadaje się do stosowania w przypadku tradycyjnie układanych jastrychów na bazie cementu lub anhydrytu, jak również jastrychów płynnych.

Schlüter-BEKOTEC-EN 23 F i -ENFG są odporne na gnicie i nie wymagają specjalnej pielęgnacji ani konserwacji. Przed układaniem jastrychu i w trakcie jego układania należy zabezpieczyć płytę z wypukłościami przed uszkodzeniem w wyniku oddziaływań mechanicznych odpowiednimi środkami, np. poprzez ułożenie desek jako ciągów komunikacyjnych.
