Schlüter-BEKOTEC-EN  Izolowana płyta z wypukłościami do jastrychu

Pozbawiony pęknięć, niezawodny funkcjonalnie i pływający jastrych, który jednocześnie pozwala zaoszczędzić czas i zużycie materiałów: nasz system Schlüter-BEKOTEC oferuje Państwu wszystkie te korzyści i jednocześnie służy jako podstawa dla naszego energooszczędnego systemu ogrzewania podłogowego BEKOTEC-THERM.

Schlüter-BEKOTEC-EN jest przeznaczony do montażu rur grzewczych o średnicy 16 mm BEKOTEC-THERM-HR. Przy wysokości konstrukcji wynoszącej 52–69 mm (wraz z matą oddzielającą DITRA) oferujemy skuteczną itermoizolację przy użyciu naszych płyt jastrychowych z wypukłościami BEKOTEC, dzięki czemu świetnie nadaje się do stosowania w obszarach wymagających szczególnej izolacji cieplnej (np. na płytach podłogowych).

  • EN2520P – bez pokrycia folią do stosowania z jastrychem cementowym
  • EN1520PF – z pokryciem folią do stosowania z jastrychem płynnym

Schlüter-BEKOTEC-ENR jest płytą wyrównawczą do płyt z wypukłościami BEKOTEC-EN do optymalizacji odpadów przy docinaniu w obszarach brzegowych i przejściach (np. przy drzwiach, wnękach), w których nie są układane rury grzewcze BEKOTEC-THERM-HR. Możliwe jest również stosowanie jej przed rozdzielaczami obiegów grzewczych w celu ułatwienia montażu rur grzewczych.


Schlüter-BEKOTEC-EN  Izolowana płyta z wypukłościami do jastrychu

Zdjęcie produktowe BEKOTEC-EN 1©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN 2©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN 3©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN 4©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN 5©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN 6©Schlüter-Systems KG
Zdjęcie produktowe BEKOTEC-EN 7©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe BEKOTEC-EN 1
Zdjęcie produktowe BEKOTEC-EN 2
Zdjęcie produktowe BEKOTEC-EN 3
Zdjęcie produktowe BEKOTEC-EN 4
Zdjęcie produktowe BEKOTEC-EN 5
Zdjęcie produktowe BEKOTEC-EN 6
Zdjęcie produktowe BEKOTEC-EN 7










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

Schlüter-BEKOTEC to sprawdzony system konstrukcyjny do wykonywania pozbawionych spękań posadzek, niezawodnych funkcjonalnie i pływających jastrychów oraz jastrychów ogrzewanych z okładziną ceramiczną czy z kamienia naturalnego oraz innych materiałów okładzinowych.

System ten bazuje na polistyrolowej płycie Schlüter-BEKOTEC-EN z wypukłościami do jastrychu, która układana jest bezpośrednio na podłożu nośnym lub na ogólnie dostępnej w handlu izolacji termicznej i/lub akustycznej. Geometria płyty z wypukłościami BEKOTEC-EN powoduje, że minimalna grubość jastrychu wynosi 32 mm pomiędzy wypukłościami i 8 mm nad nimi. Rozstaw wypukłości jest tak ułożony, że systemowe rury grzewcze o średnicy 16 mm mogą być zaciskane w siatce 75 mm, tworząc ogrzewany jastrych.

Ogrzewanie podłogowe jest łatwe w regulacji i może optymalnie pracować przy niskich temperaturach zasilania, ponieważ tylko stosunkowo niewielka masa jastrychu (przy pokryciu wynoszącym 8 mm ok. 57 kg/m² ≙ 28,5 l/m²) musi być podgrzewana lub schładzana.

Kurczenie, do którego dochodzi podczas twardnienia jastrychu, jest redukowane modułowo w siatce wypukłości. Dzięki temu naprężenia wynikające z odkształceń skurczowych nie mogą oddziaływać na całą powierzchnię. Można zatem zrezygnować z wykonania dylatacji w jastrychu. Gdy jastrych cementowy jest już gotowy do chodzenia po nim, można przykleić matę oddzielającą Schlüter-DITRA (alternatywnie: Schlüter-DITRA-DRAIN 4 lub Schlüter-DITRA-HEAT) (jastrych anhydrytowy ≤ 2 CM-%). Bezpośrednio na niej metodą cienkowarstwową układane są płytki ceramiczne lub płyty z kamienia naturalnego. Spoiny dylatacyjne w warstwie posadzki należy wykonać przy użyciu profili Schlüter-DILEX, zachowując wymagane odstępy.

Materiały okładzinowe niewrażliwe na pęknięcia, jak np. parkiet czy wykładziny dywanowe, układa się bezpośrednio na jastrychu po osiągnięciu właściwej dla danego materiału wilgotności końcowej.

Dane techniczne

  1. Rozmiar wypukłości: 65 mm średnicy
    Siatka dystansowa do rur grzewczych: 75 mm
    Rury grzewcze należące do systemu: ø 16 mm
    Wypukłości posiadają okrężne podcięcie, dzięki czemu rury grzewcze są pewnie utrzymywane bez klamer mocujących.
  2. Połączenia: płyty z wypukłościami są połączone ze sobą za pomocą schodkowej wręgi z dodatkowymi czopami.
    Płyty z wypukłościami BEKOTEC można również umieszczać krótkimi czołowymi stronami na dłuższych bokach. Dzięki temu można zminimalizować ilość odpadów pochodzących z płyt podczas układania.
  3. Rozmiar płyty (wymiary użytkowe): :
    75,5 x 106 cm = 0,80 m².
    Wysokość płyty: 44 mm
  4. Opakowanie: 20 szt./karton = 16 m²
    Wymiary kartonu wynoszą ok. 120 x 80 x 60 cm.
  5. Narożniki kartonu są wzmocnione tekturowymi kątownikami.
  • Przyznawanie gwarancji:
    w przypadku przestrzegania wskazówek montażowych i użytkowania okładziny zgodnie z przeznaczeniem Schlüter-Systems przyznaje pięcioletnią gwarancję na właściwości użytkowe i brak uszkodzeń konstrukcji posadzki.

  • Okładzina bez pęknięć:
    system BEKOTEC jest zaprojektowany w taki sposób, że naprężenia wymuszone jastrychu są modularnie redukowane w siatce płyty z wypukłościami. W tym przypadku nie stosuje się wzmocnienia konstrukcyjnego (np. zbrojenia jastrychu)

  • Konstrukcja bez wybrzuszeń:
    konstrukcja posadzki wykonana według systemu BEKOTEC jest w stanie gotowym do użytkowania wolna od naprężeń własnych, dzięki czemu powstawanie wybrzuszeń w powierzchni jest praktycznie wykluczone. W szczególności dotyczy to również naprężeń związanych ze zmianą temperatury, np. przy ogrzewanych jastrychach.

  • Jastrych bez dylatacji:
    można zrezygnować z dylatacji w jastrychu, ponieważ w systemie BEKOTEC naprężenia redukowane są równomiernie na całej powierzchni.

  • Dylatacje odpowiadające siatce spoin okładziny z płytek lub płyt:
    w systemie BEKOTEC rozmieszczenie dylatacji można dostosować do wybranej siatki spoin okładziny w trakcie układania płytek lub płyt, ponieważ nie trzeba przenosić dylatacji z jastrychu na okładzinę. Należy przestrzegać jedynie ogólnych zasad dylatowania powierzchni okładziny.

  • Krótki czas trwania robót budowlanych:
    na jastrych wykonany według systemu BEKOTEC, po osiągnięciu przez niego wytrzymałości pozwalającej po nim chodzić, naklejana jest mata oddzielająca, a na niej układana jest okładzina ceramiczna lub kamień naturalny bądź sztuczny. W przypadku montażu ogrzewania podłogowego podłoga może być nagrzana już po siedmiu dniach od położenia okładziny.

  • Niewielka wysokość konstrukcji:
    przy zastosowaniu systemu BEKOTEC oszczędza się do 37 mm wysokości konstrukcji w porównaniu z ogrzewanym jastrychem zgodnym z DIN 18 560-2.

  • Niewielkie zapotrzebowanie na materiał:
    przy pokryciu jastrychem o grubości 8 mm potrzeba tylko ok. 57 kg/m² ≙ 28,5 l/m² masy jastrychowej. To zaleta, która przekłada się na obliczenia statyczne.

  • Szybko reagujące ogrzewanie podłogowe:
    konstrukcja posadzki wykonana według systemu BEKOTEC w połączeniu z ogrzewaniem podłogowym szybciej reaguje na zmiany temperatury w porównaniu z konwencjonalnymi ogrzewanymi jastrychami, ponieważ znacznie mniejsza masa jastrychu wymaga ogrzewania lub chłodzenia. Dzięki temu ogrzewanie podłogowe może pracować w trybie niskotemperaturowym, co pozwala zaoszczędzić energię.

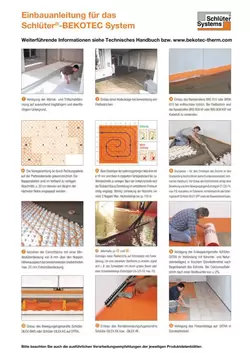

  1. Schlüter-BEKOTEC-EN ułożyć na wystarczająco nośnym i równym podłożu. Większe nierówności należy wcześniej zniwelować za pomocą jastrychów lub odpowiedniej podsypki. Uwzględniając wymagania dotyczące izolacji akustycznej i/lub termicznej, należy w razie potrzeby ułożyć na podłożu dodatkową, odpowiednią izolację i pokryć ją warstwą rozdzielającą z PE. Jeśli na podłożu nośnym ułożone są kable lub rury, to zgodnie z DIN 18560-2 nad warstwą wyrównawczą na całej powierzchni należy ułożyć izolację tłumiącą odgłos kroków.
    Wybierając odpowiednią izolację, należy uwzględnić maksymalną ściśliwość CP3 (≤ 3 mm). Jeśli wysokości konstrukcyjne nie są wystarczające do zamontowania izolacji akustycznej z polistyrolu lub włókien mineralnych, dzięki zastosowaniu Schlüter-BEKOTEC-BTS o grubości zaledwie 5 mm można uzyskać znaczną poprawę izolacji odgłosu kroków.

  2. Brzegi okładziny na ścianach lub zabudowach należy oddzielić za pomocą paska brzegowego Schlüter-BEKOTEC-BRS 810 o grubości 8 mm. Stopka foliowa zintegrowana na pasku brzegowym musi znajdować się między podłożem (lub na górnej warstwie izolacyjnej) a płytą z wypukłościami.
    W przypadku stosowania jastrychów płynnych należy użyć paska brzegowego Schlüter-BEKOTEC-BRS 808KF ze stopką klejącą. Pasek brzegowy jest mocowany do ściany za pomocą znajdującego się z tyłu pasma klejącego. Poprzez umieszczenie płyty jastrychowej z wypukłościami na samoprzylepnej stopce piankowej zapobiega się jej ewentualnemu przemieszczaniu.

  3. Płyty z wypukłościami BEKOTEC-EN muszą być dokładnie przycięte w obszarze brzegowym. Gładka płytka wyrównawcza Schlüter-BEKOTEC-ENR 1520P ułatwia przycinanie i jednocześnie pozwala zaoszczędzić materiał. Płyty BEKOTEC w celu wzajemnego łączenia są wyposażone w schodkowe wręgi z dodatkowym złączem czopowym.

  4. Aby wykonać ogrzewanie podłogowe BEKOTEC-THERM, między podciętymi wypukłościami można zacisnąć systemowe rury grzewcze o średnicy 16 mm. Rozstaw rur należy dobrać odpowiednio do wymaganej mocy ogrzewania na podstawie wykresów mocy grzewczej Schlüter-BEKOTEC.

  5. Na płycie z wypukłościami ułożyć świeży jastrych cementowy o klasie CT-C25-F4, maks. F5, lub jastrych anhydrytowy CA-C25-F4, maks. F5, z minimalną warstwą przykrycia wynoszącą 8 mm (zalecane kruszywo 0–4 mm). W celu wyrównania wysokości można częściowo zwiększyć grubość warstwy do maksymalnie 25 mm. Można również stosować odpowiednie jastrychy płynne CAF/CTF o stosownej specyfikacji. Należy tu uwzględnić systemy dopuszczone do tego rodzaju zastosowania. Wyjątkiem jest płyta z wypukłościami EN 2520 P – w jej przypadku można stosować wyłącznie jastrychy o konsystencji gęstoplastycznej.
    Wskazówka: właściwości jastrychu odbiegające od wytycznych należy wcześniej skonsultować z ekspertem technicznym z naszego działu sprzedaży.
    Jeśli chcemy zapobiec przenoszeniu się odgłosu kroków między dwoma pomieszczeniami, należy oddzielić tam jastrych za pomocą profilu dylatacyjnego DILEX-DFP.

  6. Bezpośrednio po osiągnięciu wytrzymałości początkowej umożliwiającej chodzenie po jastrychu cementowym, należy przykleić matę oddzielającą DITRA (alternatywnie: DITRA-DRAIN 4 lub DITRA-HEAT) zgodnie ze wskazówkami obróbki zawartymi w opisie technicznym produktu 6.1 (alternatywnie: 6.2 lub 6.4). Jastrychy anhydrytowe można pokryć matą oddzielającą po osiągnięciu wilgotności końcowej ≤ 2 CM-%.

  7. Bezpośrednio na macie oddzielającej można ułożyć na cienkowarstwowej zaprawie klejowej okładzinę z ceramiki, kamienia naturalnego lub sztucznego. Zgodnie z obowiązującymi zaleceniami okładzina ceramiczna leżąca na macie oddzielającej musi być rozdzielona dylatacjami na odpowiednie pola. Do wykonania dylatacji należy zastosować profile dylatacyjne DILEX-BWB, -BWS, -KS lub -AKWS (patrz informacje o produkcie 4.6–4.8 i 4.18).

  8. Jako elastyczną dylatację brzegową w obszarze przejścia między podłogą a ścianą należy zamontować profil dylatacyjny narożny DILEX-EK lub -RF (patrz informacja o produkcie 4.14). Nadmiar paska brzegowego BEKOTEC-BRS należy wcześniej odciąć.

  9. W przypadku zastosowania ceramicznej podłogi klimatyzowanej Schlüter-BEKOTEC-THERM jako ogrzewania podłogowego gotowa konstrukcja posadzki może być nagrzana już po siedmiu dniach. Zaczynając od temperatury 25°C, codziennie można podwyższać temperaturę o maks. 5°C aż do osiągnięcia wymaganej temperatury użytkowej.

  10. Materiały okładzinowe, które nie są zagrożone pękaniem (np. parkiet, wykładzina dywanowa lub wykładzina z tworzywa sztucznego), należy nakładać bezpośrednio na płyty BEKOTEC wypełnione jastrychem, bez maty oddzielającej. Wysokość jastrychu musi być przy tym dostosowana do grubości danego materiału. Wskazówka: oprócz obowiązujących wytycznych dotyczących obróbki należy przestrzegać dopuszczalnej wilgotności końcowej jastrychu dla wybranego materiału pokryciowego.
    Szczegółowe wskazówki dotyczące obróbki w połączeniu z okładzinami nieceramicznymi znajdują się w instrukcji technicznej dla Schlüter-BEKOTEC-THERM. Można je również uzyskać od ekspertów technicznych naszego działu sprzedaży.

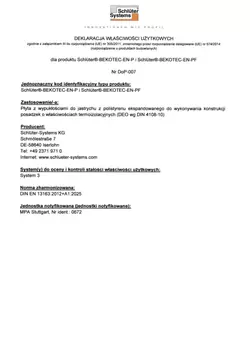

Schlüter-BEKOTEC-EN 2520P jest wykonany z polistyrolu EPS 033 DEO (PS 30) i szczególnie nadaje się do stosowania w przypadku konwencjonalnie układanych jastrychów na bazie cementu lub anhydrytu. Schlüter-BEKOTEC-EN 1520PF jest wykonany z polistyrolu EPS 033 DEO (PS 25) i pokryty folią na górnej powierzchni. Nadaje się szczególnie do jastrychów płynnych.

Schlüter-BEKOTEC-EN są odporne na gnicie i nie wymagają specjalnej pielęgnacji ani konserwacji. Przed układaniem jastrychu i w trakcie jego układania, należy zabezpieczyć polistyrolową płytę z wypukłościami przed uszkodzeniem w wyniku oddziaływań mechanicznych odpowiednimi środkami , np. poprzez ułożenie desek jako ciągów komunikacyjnych.
