Schlüter-DITRA-HEAT-E-S Kompletne zestawy do podłóg i ścian
DITRA-HEAT-E można wygodnie zamówić jako kompletny zestaw zawierający wszystkie niezbędne elementy systemu.
W każdym zestawie znajdują się:
- maty oddzielające Schlüter-DITRA-HEAT-MA
- przewody grzewcze Schlüter-DITRA-HEAT-E-HK
- 1szt. Schlüter-DITRA-HEAT-E-R regulator temperatury z wyświetlaczem dotykowym lub Schlüter-DITRA-HEAT-E-R6 regulator temperatury z wyświetlaczem dotykowym z WiFi i opcjonalnym sterowaniem głosem
- 2 puszki przyłączeniowe
- 1 pusta rurka (3 m)
- Ściany wewnątrz pomieszczeń
- Podłogi w obiektach prywatnych
- Sterowanie przez Wi-Fi
Ogólne informacje o produktach
Funkcja
Schlüter-DITRA-HEAT to mata polipropylenowa z siatką podciętych wypustek, która od spodu pokryta jest włókniną nośną.
Stanowi uniwersalne podłoże pod okładziny z płytek ceramicznych jako warstwa oddzielająca, uszczelniająca oraz wyrównująca ciśnienie pary wodnej, a także służy do ułożenia w niej przewodów grzewczych.
Podłoże, na którym układany jest produkt DITRA-HEAT, musi być płaskie i odpowiednio nośne. Klejenie DITRA-HEAT następuje na dostosowanej do podłoża zaprawie cienkowarstwowej za pomocą kielni ząbkowanej (6 x 6 mm). DITRA-HEAT klejona jest na podłożu całą powierzchnią spodniej strony pokrytej włókniną, przy czym materiał ten zostaje mechanicznie zakotwiony w kleju. Należy przy tym przestrzegać tak zwanego czasu otwarcia kleju.
W obszarze podłogi przewody grzewcze można układać w minimalnym odstępie 9 cm (co 3. wypustka) bezpośrednio po przyklejeniu DITRA-HEAT.
W przypadku obróbki w obszarze ścian układanie przewodów grzewczych następuje po uzyskaniu odpowiedniego związania z podłożem (ścianą). W tym przypadku rozstaw układania może wynosić 6 cm (co 2. wypustka) lub 9 cm (co 3. wypustka) (więcej informacji na ten temat podano w opisie technicznym 6.4 na stronie 7, patrz: pliki do pobrania).
W obszarze ścian zaleca się stosowanie maty w arkuszach.
Okładzinę z płytek należy ułożyć bezpośrednio na DITRA-HEAT metodą cienkowarstwową zgodnie z obowiązującymi przepisami i zasadami sztuki budowlanej, przy czym zaprawa cienkowarstwowa ulega zakotwieniu w podciętej strukturze wypustek maty DITRA-HEAT.
DITRA-HEAT jest wodoodporna i wytrzymała na obciążenia chemiczne występujące zwykle w miejscach, w których ułożone zostały płytki ceramiczne. W obszarach, w których jest to konieczne, DITRA-HEAT mogą być stosowane do wykonywania sprawdzonego uszczelnienia zespolonego.
Zestawienie funkcji:
a) Oddzielenie
DITRA-HEAT oddziela okładzinę od podłoża, neutralizuje naprężenia pomiędzy podłożem a posadzką z płytek, wynikające z różnorodnych odkształceń. Także rysy powodowane naprężeniami z podłoża są przykrywane i nie przechodzą na posadzki z płytek.
b) Uszczelnienie
DITRA-HEAT to wodoodporna mata polipropylenowa o stosunkowo wysokich właściwościach paroizolacyjnych. Przy odpowiedniej obróbce styków jak również połączeń ze ścianą i przyłączeń do wbudowanych elementów można z DITRA-HEAT wykonać sprawdzone uszczelnienie zespolone w połączeniu z okładziną z płytek ceramicznych.
DITRA-HEAT można stosować zgodnie z obowiązującą w Niemczech normą DIN 18534. Klasy oddziaływania wody: W0-I do W3-I*. Ponadto dla DITRA-HEAT wydano ogólne świadectwa kontroli nadzoru budowlanego (abP).
Klasy oddziaływania wilgotności zgodnie z ZDB: 0 do B0, jak również A.
Dla DITRA-HEAT zgodnie z ETAG 022 (Uszczelnienia zespolone) wydano europejską aprobatę techniczną (ETA = European Technical Assessment) oraz znak CE.
W obszarach, w których wymagana jest zgodność z CE lub abP (ogólne świadectwo kontroli nadzoru budowlanego), należy stosować jedynie wypróbowane w systemie zaprawy cienkowarstwowe. Pod podanym w prospekcie adresem chętnie udzielimy informacji na temat zapraw cienkowarstwowych i odpowiednich świadectw kontrolnych.
DITRA-HEAT chroni podłoże przed uszkodzeniami powodowanymi przenikającą wilgocią albo agresywnymi środkami.
* Z abP i/lub wg ETA zgodnie z ETAG 022. Aby uzyskać więcej informacji na temat użytkowania i instalacji, należy skontaktować się z naszym działem technicznym.
c) Rozkład obciążeń
Płytki układane na DITRA-HEAT w obszarze podłogi powinny mieć wymiary co najmniej 5 x 5 cm i grubość co najmniej 5,5 mm. DITRA-HEAT przenosi obciążenia mechaniczne działające na okładzinę z płytek bezpośrednio do podłoża poprzez dno zagłębień wypełnionych zaprawą cienkowarstwową. Ułożone na macie DITRA-HEAT okładziny ceramiczne przenoszą odpowiednio wysokie obciążenia. W przypadku wysokich obciążeń ruchem (np. w obszarach komercyjnych) oraz przy oczekiwanych wysokich obciążeniach punktowych (np. fortepiany koncertowe, wózki widłowe, systemy regałów) płytki muszą mieć do danych obszarów zastosowań dostateczną grubość i wytrzymałość. Należy przestrzegać wskazówek i grubości płytek zgodnie z obowiązującym w Niemczech biuletynem ZDB „Ceramiczne pokrycia podłogowe o wysokiej nośności mechanicznej”.
Płytki układane w wysoko obciążanych strefach muszą całą swoją powierzchnią być zatopione w kleju.
Należy unikać uderzeń twardymi przedmiotami w przypadku okładzin ceramicznych. Formaty płytki powinny wynosić co najmniej 5 x 5 cm.
d) Trwałe zespolenie
DITRA-HEAT zapewnia dobre połączenie pomiędzy okładziną z płytek a podłożem poprzez zakotwienie włókniny do podłoża za pomocą zaprawy cienkowarstwowej oraz poprzez mechaniczne zakotwienie zaprawy cienkowarstwowej w podciętej strukturze wypustek. Dlatego DITRA-HEAT można stosować zarówno na ścianach, jak i na podłogach.
Podłoża dla Schlüter-DITRA-HEAT
Należy sprawdzić, czy podłoża, na których ma być układana DITRA-HEAT są zdatne do tego celu, tzn. czy są odpowiednio równe, nośne, czyste i nadające się do klejenia na nich mat. Należy usunąć elementy mogące utrudniać uzyskanie odpowiedniej przyczepności. Niwelacja nierówności, usytuowanie odpowiedniej wysokości czy nadanie odpowiedniego spadku – te prace należy wykonać przed układaniem DITRA-HEAT.
Przy układaniu na gruncie lub w nieogrzewanych pomieszczeniach należy wykonać termoizolację, żeby zapewnić wydajne ogrzewanie podłogi.
W celu szybszego nagrzewania na konstrukcjach jastrychowych nieogrzewanych zalecamy stosowanie DITRA-HEAT-DUO wykazującą właściwości izolacji termicznej lub Schlüter-KERDI-BOARD jako warstwy izolacyjnej (patrz: opis techniczny produktu 12.1).
Beton
Beton podlega długotrwałej zmianie kształtu na skutek skurczu. W betonie oraz betonie sprężonym mogą powstawać dodatkowe naprężenia spowodowane ugięciami.
Dzięki zastosowaniu DITRA-HEAT naprężenia powstałe między betonem a płytkami są przejmowane tak, że układanie płytek można rozpocząć bezpośrednio po uzyskaniu wystarczającej wytrzymałości betonu.
Jastrychy cementowe
Jastrychy cementowe przed ułożeniem płytek muszą dojrzewać przez co najmniej 28 dni zgodnie z obowiązującymi przepisami, a ich wilgotność musi być niższa od 2 CM-%.
W szczególności jastrychy pływające i grzewcze mają tendencję do odkształcania się i pękania w późniejszym czasie, np. na skutek obciążeń i zmian temperatury. Maty DITRA-HEAT można układać na świeżych jastrychach cementowych, gdy tylko można zacząć po nich chodzić.
W przypadku późniejszego wystąpienia pęknięć i deformacji jastrychu, są one neutralizowane przez DITRA-HEAT i nie są przenoszone na posadzkę z płytek.
Jastrychy anhydrytowe
Jastrychy anhydrytowe zgodnie z obowiązującymi regułami muszą przed układaniem płytek mieć końcową wilgotność maksymalnie 0,5%. Dzięki zastosowaniu DITRA-HEAT można przystąpić do układania posadzki z płytek już przy wilgotności mniejszej niż 2 CM-%.
W razie potrzeby powierzchnię jastrychu należy przygotować odpowiednio z zasadami sztuki budowlanej i wskazówek producenta (szlifowanie, gruntowanie). DITRA-HEAT można łączyć z hydraulicznie wiążącymi lub innymi odpowiednimi zaprawami cienkowarstwowymi. Powierzchnia jastrychu chroniona jest przez DITRA-HEAT przed wilgocią. Jastrychy anhydrytowe są wrażliwe na wilgoć, dlatego należy je chronić przed zawilgoceniem, np. wnikaniem wilgoci od spodu konstrukcji.
Jastrychy grzewcze
DITRA-HEAT można układać także na jastrychach grzewczych zgodnie z uprzednimi wskazówkami (jastrych cementowy, anhydrytowy). Przy zastosowaniu DITRA-HEAT do ogrzewania konstrukcji podłogi można przystąpić już po 7 dniach od ułożenia. Zaczynając od temperatury 25°C, można codziennie podwyższać temperaturę o maks. 5°C, aż temperatura użytkowa osiągnie maks. 40°C.
Wskazówka: w przypadku wbudowania DITRA-HEAT w jastrych grzewczy istnieje możliwość indywidualnego, częściowego ogrzewania niezależnie od centralnego ogrzewania budynku. W ten sposób w okresie przejściowym można je całkowicie wyłączyć.
Poza tym DITRA-HEAT może dodatkowo wspomagać ogrzewanie przy najwyższym zapotrzebowaniu na ciepło.
(Ze względu na właściwości termoizolacyjne DITRA-HEAT-DUO nie jest zalecana do stosowania na jastrychach ogrzewanych.)
Posadzki i powłoki z tworzyw sztucznych
Powierzchnie pod okładziny muszą charakteryzować się odpowiednią nośnością i wykazywać właściwości umożliwiające trwałe przyklejenie spodniej strony włókniny DITRA-HEAT. Należy uprzednio sprawdzić, czy klej jest odpowiedni do podłoża oraz do wklejenia maty DITRA-HEAT.
Płyty wiórowe i OSB
Materiały te są szczególnie podatne na zmiany kształtu pod wpływem wilgoci (także silnie zmiennej wilgotności powietrza). Należy dlatego stosować płyty wiórowe i OSB, które zostały uprzednio zaimpregnowane przed wilgocią.
Płyty można zasadniczo stosować jako podłoże na ścianach, jak i podłogach wewnątrz pomieszczeń.
Grubość płyt należy dobierać tak, aby w połączeniu z konstrukcją nośną były one wystarczająco stabilne pod względem kształtu.
Płyty należy mocować wkrętami w odpowiednio niewielkich odstępach. Połączenia należy wykonywać na pióro i wpust, a miejsce styku płyt pokryć kejem. Zachować odstęp ok. 10 mm do graniczących elementów budowlanych.
DITRA-HEAT neutralizuje naprężenia występujące w konstrukcji względem posadzki z płytek i zapobiega przy tym wnikaniu wilgoci w konstrukcję.
Podłogi drewniane
Przy odpowiednio nośnych konstrukcjach drewnianych z przykręconymi deskami połączonymi na pióro i wpust zasadniczo możliwe jest bezpośrednie układanie posadzek ceramicznych. Przed ułożeniem DITRA-HEAT podłoże drewniane powinno wykazywać odpowiednią zrównoważoną wilgotność.
Sprawdzonym rozwiązaniem jest jednakże ułożenie dodatkowej warstwy płyt wiórowych lub OSB. Nierówności powierzchni należy przed tym odpowiednio zniwelować.
Mury / podłoża mieszane
Mur z pełnymi spoinami, wykonany z cegieł, cegieł wapienno-piaskowych, cegieł na zaprawie cementowej, gazobetonu lub podobnych materiałów, generalnie nadaje się jako podłoże dla materiału DITRA-HEAT. Nierówności należy uprzednio wyrównać.
Szczególnie w przypadku renowacji, przebudowy i rozbudowy, podłoża często składają się z różnych materiałów (mur mieszany), które mają tendencję do pęknięć na styku z uwagi na różne odkształcenia różnorodnych materiałów. DITRA-HEAT zapobiegają przenoszeniu powstających w związku z tym naprężeń i pęknięć z podłoża na okładzinę z płytek ceramicznych.
Tynk gipsowy / kamień
Podłoża gipsowe powinny móc zostać uznane za suche po kontroli z uznanymi regułami, w razie potrzeby powierzchnie należy wstępnie zagruntować. Klejenie DITRA-HEAT można wykonywać za pomocą wiążących hydraulicznie lub innych odpowiednich zapraw cienkowarstwowych.
Instalacja
- Podłoże musi być wolne od elementów zmniejszających przyczepność, odpowiednio nośne i płaskie. Ewentualne przedsięwzięcia wyrównujące należy wykonać przed ułożeniem DITRA-HEAT.
- Wybór kleju do przyklejenia maty DITRA-HEAT zależy od rodzaju podłoża.
Klej musi mieć przyczepność do podłoża i mechanicznie łączyć się z włókniną nośną DITRA-HEAT. Do większości podłoży można stosować hydraulicznie wiążącą zaprawę cienkowarstwową. W tym celu zaleca się stosowanie zaprawy cienkowarstwowej o odpowiedniej konsystencji. W razie potrzeby należy upewnić się co do wzajemnej kompatybilności materiałów. W przypadku stosowania materiałów okładzinowych o długości boku ≥ 30 cm zalecamy stosowanie szybkowiążącego kleju do płytek z krystalicznym wiązaniem wody, zapewniającego szybkie osiąganie wytrzymałości i wysychanie zaprawy. - Odpowiednią zaprawę cienkowarstwową nakłada się na podłoże za pomocą kielni zębatej (6 x 6 mm). Aby uzyskać lepszą przyczepność początkową podczas klejenia w obszarze ściany, zalecamy nałożenie warstwy kontaktowej kleju na spodnią powierzchnię DITRA-HEAT.
- Wcześniej docięte na wymiar maty DITRA-HEAT osadza się na całej powierzchni włókniną nośną w nałożonym kleju i natychmiast dociska do kleju za pomocą pacy lub rolki dociskowej, pracując w jednym kierunku. Zwracać uwagę na czas otwarcia kleju. Przy układaniu maty DITRA-HEAT z rolki należy starannie ustawić i lekko naciągnąć matę już podczas układania, aby materiał idealnie przylegał do podłoża.
Siatka do przycinania Easycut redukuje siły ścinające do minimum. Do zastosowań na ścianach ze względu na łatwiejszą obróbkę zaleca się używanie maty w arkuszach. Pasma maty lub prostokątne arkusze układane są do czoła na styk. - Aby uniknąć uszkodzenia położonej już DITRA-HEAT lub jej odklejenia, zaleca się jej ochronę przed oddziaływaniem mechanicznym np. poprzez układaniem na niej desek tworzących prowizoryczne ciągi komunikacyjne (w szczególności w miejscu intensywnego ruchu transportowego).

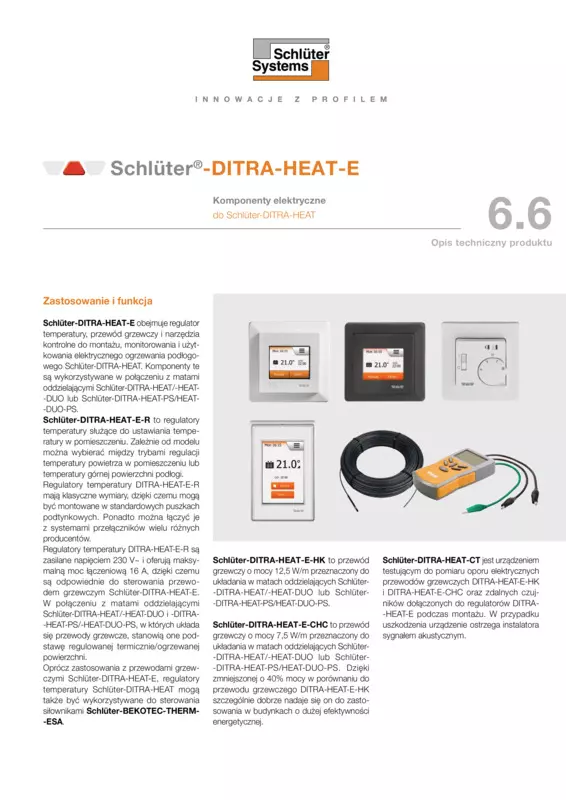

Obróbka komponentów elektrycznych Schlüter-DITRA-HEAT-E (zapoznać się z opisem technicznym 6.6)
Układanie przewodów grzewczych - Podczas obróbki w obszarze podłogi bezpośrednio po naklejeniu maty oddzielającej DITRA-HEAT można przystąpić do układania przewodów grzewczych wciskając je między wypukłości przy pomocy pacy lub rolki dociskowej.
W przypadku obróbki w obszarze ścian układanie przewodów grzewczych następuje po uzyskaniu odpowiedniego związania maty z podłożem (ścianą).
Przewody grzewcze nie mogą się stykać ani krzyżować. - W obszarze zgrzanej końcówki przewodu należy przewidzieć odpowiednie zagłębienie.
Wskazówka: przed osadzeniem czujników w zaprawie cienkowarstwowej należy zmierzyć wartości rezystancji, np. za pomocą testera przewodów Schlüter-DITRA-HEATE-CT, i porównać je z wartościami podanymi w instrukcji obsługi regulatora. - Przejście od przewodu grzejnego do przewodu łączącego (tulei) jest oznaczone nadrukiem, jak pokazano na ilustracji. Dodatkowo na mufie znajduje się naklejka „Przejście/Connection“. W dalszym odcinku przewodu przyłączeniowego znajduje się napis „Zimny / Cold”. Przewód zimny (4 m) musi zostać poprowadzony bezpośrednio do puszki przyłączeniowej lub do regulatora. Przewód zimny można skracać do maks. 1,00 m przed mufą. Skracanie przewodu grzewczego jest niedopuszczalne.
Wykonywanie instalacji elektrycznych należy powierzać wyłącznie elektrykom z odpowiednimi uprawnieniami (EN 60335-1).
Wskazówka: więcej informacji na temat instalacji czujników temperatury, przewodów grzewczych oraz instalacji i regulacji regulatora można znaleźć w instrukcji dołączonej do przewodu lub regulatora oraz w opisie technicznym produktu 6.6 Schlüter-DITRA-HEAT-E.
Obróbka ceramicznych okładzin posadzki: - Po ułożeniu i kontroli przewodu grzewczego zgodnie z instrukcją montażu DITRA-HEAT-E można przystąpić do układania płytek metodą cienkowarstwową, stosując zaprawę klejową spełniającą wymagania określone dla tego typ prac. Zalecane jest szpachlowanie za jednym razem zarówno zagłębień maty oddzielającej gładką stroną kielni (przewód grzewczy i tuleje muszą być całkowicie zatopione w kleju), jak również przeczesanie kielnią ząbkowaną zaprawy cienkowarstwowej pod układane płytki. Głębokość ząbków kielni musi być dostosowana do formatu płytek. Należy przestrzegać czasu otwarcia klejowej zaprawy cienkowarstwowej.
- W przypadku dylatacji stanowiących ograniczenie powierzchni pól, krawędzi i przyłączeń należy przestrzegać wytycznych w niniejszej karcie technicznej.
Wskazówka: zaprawa cienkowarstwowa i materiał okładziny poddawane obróbce wraz z DITRA-HEAT muszą być odpowiednie do danego zastosowania i spełniać odnośne wymagania. Pierwsze nagrzewanie DITRA-HEAT-E może nastąpić najwcześniej po 7 dniach od wykonania konstrukcji posadzki.
Obróbka nieceramicznych okładzin posadzki:
Na DITRA-HEAT można nakładać zarówno pływające, łącznie z izolacją akustyczną, jak i trwale przyklejone nieceramiczne pokrycia posadzki, np. drewniany parkiet, winyl, wykładziny PCV itp. Nie wolno przekraczać maksymalnego oporu przewodności cieplnej całego pokrycia podłogowego łącznie z możliwą izolacją akustyczną Rlmax = 0,15 m² K/W; należy przestrzegać wytycznych producenta materiału posadzkowego.
W przypadku stosowania nieceramicznych wykładzin posadzki w połączeniu z DITRA-HEAT zalecamy wcześniejsze uzyskanie porady technicznej od naszego przedstawiciela technicznego.
- Układanie maty DITRA-HEAT, jak i przewodu grzewczego przebiega w sposób opisany powyżej.
- Na całą powierzchnię należy nałożyć niskoprężną masę wyrównującą i wygładzającą odpowiednią dla elektrycznego ogrzewania podłogowego, tak aby szczeliny między wypustkami, przewód grzewczy i tuleje były całkowicie wypełnione lub zamknięte.
- Należy zapewnić pokrycie przewodu grzewczego i wypustek masą wyrównującą/wypełniającą wynoszącą co najmniej 5 mm. W celu lepszego rozprowadzenia i równiejszej powierzchni zalecamy ułożenie masy wypełniającej co najmniej 8-10 mm nad wypustkami. Zwiększona warstwa masy wypełniającej służy również do przenoszenia obciążenia przy miękkich, górnych pokryć podłogowych (np. wykładziny) oraz do równiejszego rozłożenia i rozprowadzenia ciepła.
- Po dostatecznym wyschnięciu masy wypełniającej można układać wykładzinę posadzki, zgodnie z instrukcją producenta.
Wskazówka:
w przypadku cyfrowych regulatorów temperatury Schlüter-DITRA-HEAT-E należy wybrać ustawienie „Miękkie podłogi”, które ogranicza maksymalną temperaturę czujnika podłogowego do 28°C. Jeśli producent danej wykładziny posadzki podaje inne temperatury, należy je uwzględnić przy dokonywaniu ustawień.
Wskazówki dotyczące montażu DITRA-HEAT w obszarze ścian:
W celu lepszego oznaczenia ogrzewanego obszaru ściany (aby przypadkowo nie przewiercić przewodu grzewczego), zalecamy widoczne zaznaczenie tego miejsca, np. za pomocą profili Schlüter (bliższe szczegóły są dostępne w opisie produktu 6.4 na stronie 4, patrz: pliki do pobrania).
W przypadku ogrzewanych powierzchni ścian ≥ 3 m, spoiny ścienne lub przyłączeniowe muszą być trwale elastyczne ze względu na termicznie zmiany długości.
Uszczelnienie za pomocą Schlüter-DITRA-HEAT
Przy starannym uszczelnieniu styków mat i połączeń z wbudowanymi i przylegającymi elementami budowlanymi DITRA-HEAT może tworzyć sprawdzone uszczelnienie zespolone w połączeniu z okładziną z płytek.
Dla DITRA-HEAT wydano świadectwo abP (ogólne świadectwa kontroli nadzoru budowlanego) zgodnie z wymaganym w Niemczech dopuszczeniem oraz oznakowanie symbolem Ü.
Klasa oddziaływania wilgotności zgodnie z abP: 0 – B0 oraz A.
Dla DITRA-HEAT zgodnie z ETAG 022 (Uszczelnienia zespolone) wydano europejską aprobatę techniczną (ETA = European Technical Assessment) oraz znak CE.
Klasa oddziaływania wilgotności zgodnie z ETAG 022: A.
W obszarach, w których wymagana jest zgodność z CE lub abP (ogólne świadectwo kontroli nadzoru budowlanego), należy stosować jedynie wypróbowane w systemie zaprawy cienkowarstwowe.
Pod podanym w prospekcie adresem chętnie udzielimy informacji na temat zapraw cienkowarstwowych i odpowiednich świadectw kontrolnych.
DITRA-HEAT chroni w ten sposób podłoże przed uszkodzeniami, które mogłaby spowodować przedostającą się wilgoć oraz inne szkodliwe substancje. Do łączenia mat obszary ich styku szpachluje się klejem uszczelniającym Schlüter-KERDI-COLL-L, a następnie powierzchniowo naklejana jest taśma Schlüter-KERDI-KEBA o szerokości co najmniej 12,5 cm.
Przy uszczelnieniu DITRA-HEAT na podłodze, taśma KERDI-KEBA wklejana jest na połączenie poszczególnych pasm maty, a na styku podłoga/ściana, taśma wklejana jest częściowo na matę a częściowo na ścianę. Zakłady poszczególnych odcinków taśmy powinny wynosić co najmniej 5 cm. Zastosowanie KERDI-KEBA umożliwia wykonanie prawidłowych przyłączeń do pionowych elementów budowlanych, np. do drzwi, okien lub brzegowych profili balkonowych z metalu, drewna lub tworzyw sztucznych.
W tym celu najpierw nanosi się Schlüter-KERDI-FIX na klejone powierzchnie elementów budowlanych. Pozostałą szerokość przykleja się na całej powierzchni DITRA-HEAT za pomocą KERDI-COLL-L.
Należy sprawdzić, czy KERDI-FIX nadaje się do stosowania z materiałem z którego został wykonany dany element budowlany. Na istniejących dylatacjach i spoinach budowlanych należy rozciąć DITRA-HEAT i w miejscach styków nakleić Schlüter-KERDI-FLEX. Nie wolno prowadzić przewodów grzewczych ponad dylatacjami.
Zastosować KERDI-FLEX również w przypadku elastycznych przyłączeń brzegowych. Alternatywnie można stosować tutaj także KERDI-KEBA, jeżeli wykonana zostanie odpowiednia pętla (tzw. ,,omega").
Wskazówka dotycząca odpływów podłogowych:
Schlüter-KERDI-DRAIN i Schlüter-KERDI-LINE to specjalne systemy odpływów punktowych i liniowych przeznaczone do łączenia z uszczelnieniami zespolonymi. Stosowanie manszet KERDI pozwala na szybkie i bezpieczne układanie DITRA-HEAT.
Sterowniki:
przewody grzewcze systemu DITRA-HEAT mogą być eksploatowane wyłącznie ze sterownikami DITRA-HEAT-E.
Materiał
Schlüter-DITRA-HEAT to folia polipropylenowa z podciętymi wypustkami i siatką Easycut ułatwiającą przycinanie. Od spodu pokryta jest włókniną. Grubość mierzona ponad siatką wypustek wynosi ok. 5,5 mm.
Polipropylen nie jest trwale odporny na UV i dlatego podczas składowania należy unikać stałego, intensywnego nasłonecznienia.
Właściwości materiału i obszary stosowania
DITRA-HEAT nie gnije, jest wodoodporna, rozciągliwa i ma właściwości przykrywania rys. Poza tym odporna jest ona w dużym stopniu na oddziaływania roztworów wodnych soli, kwasów, zasad oraz wielu organicznych rozpuszczalników, alkoholi i olei. W zależności od oczekiwanych koncentracji, temperatur i czasu oddziaływania należy w danym specjalnym przypadku sprawdzić jej odporność. Paroizolacyjność jest stosunkowo wysoka. Materiał nie budzi zastrzeżeń pod względem fizjologicznym.
Możliwość stosowania należy w każdym przypadku sprawdzić z uwzględnieniem oczekiwanych chemicznych lub mechanicznych obciążeń. Poniżej podane są jedynie niektóre ogólne wskazówki.
Okładziny układane na DITRA-HEAT mogą ze względów systemowych w trakcie stąpania po nich twardymi butami lub przy stukaniu twardym przedmiotem wydawać charakterystyczne dla pustki dźwięki.
Zastosowanie DITRA-HEAT w połączeniu z kablami grzewczymi jako ogrzewanie podłogowe/ścienne jest dopuszczalne wyłącznie wewnątrz pomieszczeń.
Konserwacja i pielęgnacja
Zaprawa cienkowarstwowa i materiał okładziny poddawane obróbce w połączeniu z DITRA-HEAT muszą zostać dobrane do odpowiednich zastosowań oraz odpowiadać żądanym wymaganiom.
Podczas układania materiałów okładzinowych wrażliwych na wilgoć (np. płytek z kamienia naturalnego lub płytek wiązanych żywicą syntetyczną) oraz w przypadku wilgoci od spodu (np. ze świeżych jastrychów), DITRA-HEAT należy zaszpachlować w obszarze spoiny klejem uszczelniającym Schlüter-KERDI-COLL-L i zakleić na całej powierzchni produktem Schlüter-KERDI-KEBA o szerokości co najmniej 12,5 cm.
Stosowanie szybkowiążących zapraw cienkowarstwowych może być korzystne przy wykonywaniu niektórych prac. W ciągach komunikacyjnych, np. tam gdzie transportuje się materiały, w celu ochrony DITRA-HEAT należy rozłożyć na jej powierzchni deski.
Wskazówki dotyczące dylatacji:
Układaną matę DITRA-HEAT należy rozdzielić nad istniejącymi szczelinami dylatacyjnymi. Nie wolno układać przewodów grzewczych ponad dylatacjami. Odpowiednio do obowiązujących zaleceń należy przenosić spoiny dylatacyjne z podłoża na powierzchnię z płytek. Duże powierzchnie, gdzie płytki klejone są na matach DITRA-HEAT należy dzielić dylatacjami na odpowiednie pola zgodnie z obowiązującymi przepisami.
Zalecamy stosowanie różnych typów profili Schlüter-DILEX. W zależności od przewidywanych przemieszczeń, nad konstrukcyjnymi szczelinami dylatacyjnymi należy wbudować odpowiednie profile, takie jak Schlüter-DILEX-BT lub Schlüter-DILEX-KSBT.
Na krawędziach pokryć, np. przylegających do pionowych elementów budowlanych lub ścian, należy wyeliminować naprężenia. Dylatacje brzegowe i przyłączeniowe muszą odpowiadać obowiązującym regułom budowlanym i mieć odpowiednie wymiary, aby uniemożliwić powstawanie naprężeń. Zalecamy stosowania różnych typów profili serii DILEX.
