Schlüter-DITRA-HEAT-E-HK  Elektryczny przewód grzewczy do systemu DITRA-HEAT-E

Elektryczny przewód grzewczy Schlüter-DITRA-HEAT-E-HK jest układany w macie oddzielającej Schlüter-DITRA-HEAT i znajduje zastosowanie zarówno w obszarze podłóg, jak i ścian. Oferujemy długości kabla od 4 do 244 metrów. Ponieważ nasze systemy są certyfikowane jako uszczelnienie, przewód grzewczy został zatwierdzony również do użytku w obszarach, w których obecna jest wilgoć.


Schlüter-DITRA-HEAT-E-HK  Elektryczny przewód grzewczy do systemu DITRA-HEAT-E

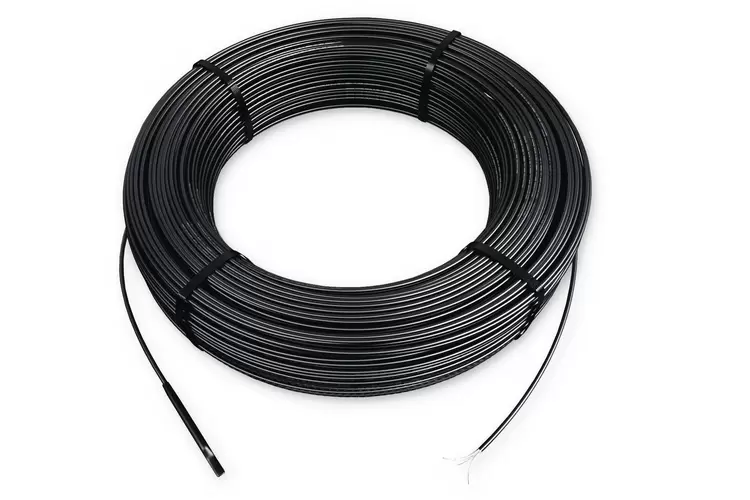

Zdjęcie produktowe DITRA-HEAT-E-HK 1©Schlüter-Systems KG

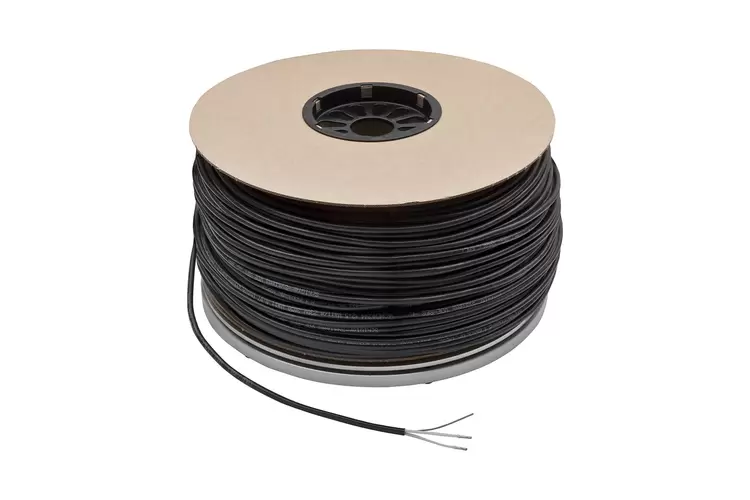

Zdjęcie produktowe DITRA-HEAT-E-HK 2©Schlüter-Systems KG
Zdjęcie produktowe DITRA-HEAT-E-HK 3©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe DITRA-HEAT-E-HK 1
Zdjęcie produktowe DITRA-HEAT-E-HK 2
Zdjęcie produktowe DITRA-HEAT-E-HK 3










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

Schlüter-DITRA-HEAT-E-HK to przewód grzewczy o mocy 12,5 W/m przeznaczony do układania w matach oddzielających DITRA-HEAT /DITRA-HEAT-DUO lub DITRA-HEAT-PS /DITRA-HEAT-DUO-PS.

Przewody grzewcze systemu DITRA-HEAT-E mogą być eksploatowane wyłącznie ze sterownikami DITRA-HEAT-E.

Wskazówka: skracanie przewodów grzewczych jest niedozwolone. Przy doborze kabli grzewczych należy zwrócić uwagę, że podana w tabeli ogrzewana powierzchnia w m² nie odpowiada powierzchni pomieszczenia. W celu ustalenia ogrzewanej powierzchni należy odjąć od powierzchni pomieszczenia nieogrzewane obszary, np. strefy brzegowe lub miejsca pod meblami.

W przypadku układania zdalnych czujników bezpośrednio w macie oddzielającej Schlüter-DITRA-HEAT należy również zainstalować czujnik rezerwowy zamieszczony w zestawie.

Przejście od przewodu grzewczego do przewodu łączącego (mufy) jest oznaczone nadrukiem oraz naklejką „Przejście/Connection”. Przewód zimny (4 m) musi zostać poprowadzony bezpośrednio do puszki przyłączeniowej lub do regulatora. Przewód zimny można skracać do maks. 1,00 m przed mufą.

Instalacja elektryczna może zostać wykonana wyłącznie przez wykwalifikowanego elektryka (EN 60335-1). Przewód grzewczy należy wyposażyć w wielobiegunowe urządzenie rozłączające zasilanie z sieci z co najmniej 3 mm szerokością styku na każdy biegun. Jako ochronę przed dotykiem pośrednim należy przewidzieć wyłącznik różnicowoprądowy (RCD) o prądzie zadziałania IΔN ≤ 30 mA.

Więcej informacji na temat instalacji przewodów grzewczych oraz instalacji i regulacji termoregulatora można znaleźć w instrukcji dołączonej do przewodu lub termoregulatora.

Pozycjonowanie czujnika podłogowego

Wariant A: umiejscowienie czujnika podłogowego następuje bezpośrednio w świeżo ułożonej macie oddzielającej DITRA-HEAT. Ponieważ podłogowy czujnik temperatury zatopiony jest bezpośrednio w zaprawie cienkowarstwowej i nie ma możliwości jego późniejszej wymiany, należy w trakcie instalacji przewidzieć czujnik rezerwowy (drugi czujnik jako czujnik zapasowy znajduje się w komplecie z regulatorem). Czujniki należy umiejscowić pośrodku między pętlami przewodów grzewczych.

Wariant B: czujnik podłogowy regulatora temperatury umieszczany jest w rurze ochronnej z tuleją czujnika bezpośrednio w podłodze pod matą oddzielającą DITRA-HEAT. W miejscu tulei czujnika należy wyciąć matę oddzielającą DITRA-HEAT. Czujnik jest prowadzony przez rurę ochronną, następnie nakłada się tuleję (rura ochronna i tuleja czujnika dostępne są jako zestaw montażowy DH EZ S1).

Aby uzyskać optymalny przepływ temperatury od ogrzewanej powierzchni do czujnika, pomiędzy tuleją czujnika a DITRA-HEAT nie może znajdować się żaden materiał izolacyjny (np. DITRA-HEAT-DUO). W tym przypadku w miejscu tulei czujnika należy wyciąć izolację cieplną.

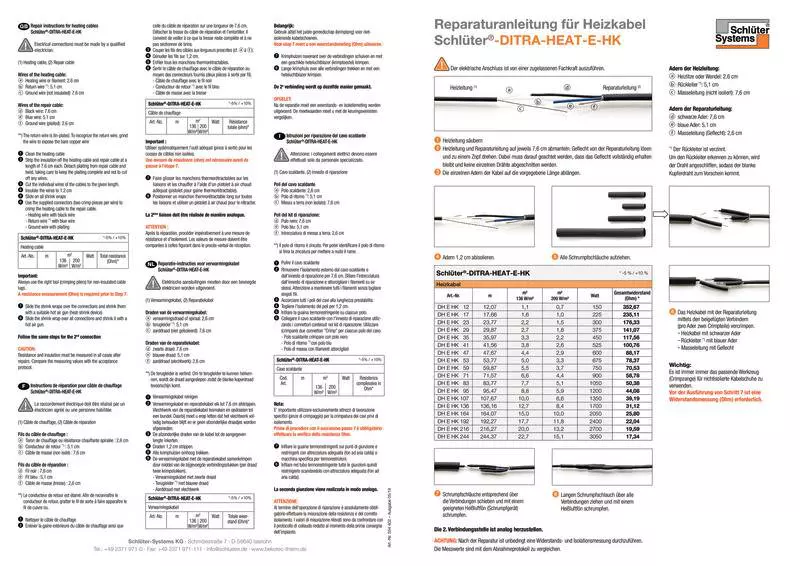

Wskazówka: przed osadzeniem czujników w zaprawie cienkowarstwowej należy zmierzyć wartości oporu, np. za pomocą testera do przewodów grzewczych Schlüter-DITRA-HEAT-E-CT i porównać z wartościami podanymi w instrukcji regulatora.

  1. Podłoże musi być wolne od elementów zmniejszających przyczepność, odpowiednio nośne i płaskie. Ewentualne prace wyrównujące należy wykonać przed ułożeniem DITRA-HEAT.
  2. Wybór kleju do przyklejenia maty DITRA-HEAT zależy od rodzaju podłoża.

    Klej musi mieć przyczepność do podłoża i mechanicznie łączyć się z włókniną nośną DITRA-HEAT. Do większości podłoży można stosować hydraulicznie wiążącą zaprawę cienkowarstwową. W tym celu zaleca się stosowanie zaprawy cienkowarstwowej o odpowiedniej konsystencji. W razie potrzeby należy sprawdzić wzajemną niekompatybilność materiałów. W przypadku stosowania materiałów okładzinowych o długości boku ≥ 30 cm zalecamy stosowanie szybkowiążącego kleju do płytek z krystalicznym wiązaniem wody, zapewniającego szybkie osiąganie wytrzymałości i wysychanie zaprawy.

  3. Odpowiednią zaprawę cienkowarstwową nakłada się na podłoże za pomocą kielni zębatej (6 x 6 mm). Aby uzyskać lepszą przyczepność początkową podczas klejenia w obszarze ściany, zalecamy nałożenie warstwy kontaktowej kleju na spodnią powierzchnię DITRA-HEAT.
  4. Wcześniej docięte na wymiar maty DITRA-HEAT osadza się na całej powierzchni włókniną nośną w nałożonym kleju i natychmiast dociska do kleju za pomocą pacy lub rolki dociskowej, pracując w jednym kierunku. Zwracać uwagę na czas otwarcia kleju. Przy układaniu maty DITRA-HEAT z rolki należy starannie ustawić i lekko naciągnąć matę już podczas układania, aby materiał idealnie przylegał do podłoża.

    Siatka do przycinania Easycut redukuje siły ścinające do minimum. Do zastosowań na ścianach ze względu na łatwiejszą obróbkę zaleca się używanie maty w arkuszach. Pasma maty lub prostokątne arkusze układane są do czoła na styk.

  5. Aby uniknąć uszkodzenia położonej już DITRA-HEAT lub jej odklejenia, zaleca się jej ochronę przed oddziaływaniem mechanicznym np. poprzez układaniem na niej desek tworzących prowizoryczne ciągi komunikacyjne (w szczególności w miejscu intensywnego ruchu transportowego).

Układanie przewodów grzewczych

    1. Podczas obróbki w obszarze podłogi bezpośrednio po naklejeniu maty oddzielającej DITRA-HEAT można przystąpić do układania przewodów grzewczych wciskając je między wypukłości przy pomocy pacy lub rolki dociskowej.
      W przypadku obróbki w obszarze ścian układanie przewodów grzewczych następuje po uzyskaniu odpowiedniego związania z podłożem.
      Przewody grzewcze nie mogą się stykać lub krzyżować.
    2. W obszarze przyspawanej końcówki przewodu grzewczego należy przewidzieć odpowiednie zagłębienie.
      Wskazówka: testerem do przewodów DITRA-HEAT-CT można przez cały czas mierzyć opor elektryczny przewodu grzewczego Schlüter-DITRA-HEAT-E-HK na całym etapie układania. W przypadku uszkodzenia instalator ostrzegany jest sygnałem akustycznym.
  1. W obszarze podłogowym:
    rozstaw wypustek maty oddzielającej wynosi 3 cm. rozstaw układania w obszarze podłoża wynosi
  • 9 cm (o co trzecią wypustkę – odpowiada to 136 W/m²)
    i nie może być zmniejszany.
    Mniejsze odstępy – szczególne w podłodze – mogą prowadzić do przegrzania i uszkodzenia substancji budowlanej.
    W czasie układania zwracać uwagę, żeby nie chodzić bezpośrednio po przewodach grzewczych.
  1. W obszarze ścian:
    rozstaw układania w obszarze ścian w zależności od powierzchni, która jest do dyspozycji, pożądanej temperatury powierzchni oraz wymaganej mocy grzewczej może wynosić pomiędzy
  • 6 cm (o co 2. wypustkę – odpowiada to 200 W/m²) oraz
  • 9 cm (o co 3. wypustkę – odpowiada to 136 W/m²)
    .
  1. Przejście od przewodu grzejnego do przewodu łączącego (tulei) jest oznaczone nadrukiem, jak pokazano na ilustracji. Dodatkowo na mufie znajduje się naklejka „Przejście/Connection“. W dalszym odcinku przewodu przyłączeniowego znajduje się napis „Zimny / Cold”. Ten przewód zimny (4 m) musi zostać poprowadzony bezpośrednio do puszki przyłączeniowej lub do regulatora. Zimny przewód można skracać do maks. 1,00 m przed mufą. Skracanie przewodu grzewczego jest niedopuszczalne.
  2. Po ułożeniu i kontroli przewodu grzewczego zgodnie z instrukcją montażu DITRA-HEAT-E można przystąpić do układania płytek metodą cienkowarstwową, stosując zaprawę klejową spełniającą wymagania określone dla tego typ prac. Zalecane jest szpachlowanie za jednym razem zarówno zagłębień maty oddzielającej gładką stroną kielni (przewód grzewczy i tuleje muszą być całkowicie zatopione w kleju), jak również przeczesanie kielnią ząbkowaną zaprawy cienkowarstwowej pod układane płytki. Głębokość ząbków kielni musi być dostosowana do formatu płytek. W trakcie prac należy przestrzegać tak zwanego czasu otwarcia cienkowarstwowej zaprawy klejowej.
  3. W przypadku dylatacji stanowiących ograniczenie powierzchni pól, krawędzi i przyłączeń należy przestrzegać wytycznych w niniejszej karcie technicznej.

Wskazówka: zaprawa cienkowarstwowa i materiał okładziny poddawane obróbce wraz z DITRA-HEAT muszą być odpowiednie do danego zastosowania i spełniać odnośne wymagania. Pierwsze nagrzewanie DITRA-HEAT-E może nastąpić najwcześniej po 7 dniach od wykonania konstrukcji posadzki.

Wskazówki dotyczące montażu DITRA-HEAT w obszarze ścian:

w celu lepszego oznaczenia ogrzewanego obszaru ściany (aby przypadkowo nie przewiercić kabla grzewczego), zalecamy wizualne wyróżnienie tego obszaru (patrz szczegóły powyżej) za pomocą profili Schlüter (np. RONDEC, QUADEC lub DESIGNLINE).

W przypadku ogrzewanych powierzchni ścian ≥ 3 m, spoiny ścienne lub przyłączeniowe muszą być trwale elastyczne ze względu na termicznie zmiany długości.

Regulator:

przewody grzejne systemu DITRA-HEAT mogą być eksploatowane wyłącznie ze sterownikami DITRA-HEAT-E.

DITRA-HEAT-E-HK to przewód grzewczy z atestem VDE, który jest sterowany/zasilany napięciem sieciowym 230 V. Przewód grzewczy jest wodoszczelny (stopień ochrony IP 67) i dopuszczony do zastosowania w obszarach mokrych. Przewód DITRA-HEAT-E-HK jest dostępny w różnych długościach. W zależności od rozstawu układania, umożliwia on osiągnięcie mocy grzewczej 136 W/m² lub 200 W/m².

Właściwości materiału i obszary stosowania

Zastosowanie DITRA-HEAT-E jest dopuszczalne wyłącznie wewnątrz pomieszczeń.
