Schlüter-DITRA-HEAT-E-R4  Analogowy regulator temperatury z pokrętłem

W celu zapewnienia optymalnego sterowania systemem DITRA-HEAT-E w naszej ofercie mamy szeroki wybór regulatorów temperatury. Schlüter-DITRA-HEAT-E-R4 łączy nowoczesne funkcje z klasycznym wzornictwem. Przyjazny dla użytkownika regulator wyposażono we włącznik/wyłącznik i potencjometr do łatwego ustawiania żądanej temperatury.


Schlüter-DITRA-HEAT-E-R4  Analogowy regulator temperatury z pokrętłem

Zdjęcie produktowe DITRA-HEAT-E-R4 1©Schlüter-Systems KG
zoom_out_map search










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

Schlüter-DITRA-HEAT-E-R to regulatory temperatury służące do ustawiania temperatury w pomieszczeniu. Zależnie od modelu można wybierać między trybami regulacji temperatury powietrza w pomieszczeniu lub temperatury górnej powierzchni podłogi.

Regulatory temperatury DITRA-HEAT-E-R mają klasyczne wymiary, dzięki czemu mogą być montowane w standardowych puszkach podtynkowych. Ponadto można łączyć je z systemami przełączników wielu różnych producentów.

Regulatory temperatury DITRA-HEAT-E-R są zasilane napięciem 230 V~ i oferują maksymalną moc łączeniową 16 A, dzięki czemu są odpowiednie do sterowania przewodem grzewczym DITRA-HEAT-E. W połączeniu z matami oddzielającymi DITRA-HEAT/-HEAT-DUO i -DITRA-HEAT-PS/-HEAT-DUO-PS, w których układa się przewody grzewcze, stanowią one podstawę regulowanej termicznie/ogrzewanej powierzchni.

Oprócz zastosowania z przewodami grzewczymi DITRA-HEAT-E, regulatory temperatury DITRA-HEAT mogą także być wykorzystywane do sterowania siłownikami Schlüter-BEKOTEC-THERM-ESA.

DITRA-HEAT-E-R4 to analogowy regulator temperatury do okładzin podłogowych i ściennych o następujących właściwościach:

  • Mechaniczny obwód przełączania pomiędzy stanami włączenia/wyłączenia
  • Wejście do sterowania poprzez zewnętrzny zegar rozdzielający
  • Drugi czujnik zdalny jako czujnik rezerwowy zawarty w zakresie dostawy
  • Możliwość integracji z dostępnymi na rynku seriami łączników 5 x 5 cm (w przypadku serii przełączników 5,5 x 5,5 cm wymagany jest adapter)
  • Moc łączeniowa 16 A ≙ przy 230 V: 3680 W
  • Kolory: BW = biel brylantowa

Pozycjonowanie czujnika podłogowego

Wariant A: umiejscowienie czujnika podłogowego następuje bezpośrednio w świeżo ułożonej macie oddzielającej DITRA-HEAT. Ponieważ podłogowy czujnik temperatury zatopiony jest bezpośrednio w zaprawie cienkowarstwowej i nie ma możliwości jego późniejszej wymiany, należy w trakcie instalacji przewidzieć czujnik rezerwowy (drugi czujnik jako czujnik zapasowy znajduje się w komplecie z regulatorem). Czujniki należy umiejscowić pośrodku między pętlami przewodów grzewczych.

Wariant B: czujnik podłogowy regulatora temperatury umieszczany jest w rurze ochronnej z tuleją czujnika bezpośrednio w podłodze pod matą oddzielającą DITRA-HEAT. W miejscu tulei czujnika należy wyciąć matę oddzielającą DITRA-HEAT. Czujnik jest prowadzony przez rurę ochronną, następnie nakłada się tuleję (rura ochronna i tuleja czujnika dostępne są jako zestaw montażowy DH EZ S1).

Aby uzyskać optymalny przepływ temperatury od ogrzewanej powierzchni do czujnika, pomiędzy tuleją czujnika a DITRA-HEAT nie może znajdować się żaden materiał izolacyjny (np. DITRA-HEAT-DUO). W tym przypadku w miejscu tulei czujnika należy wyciąć izolację cieplną.

Wskazówka: przed osadzeniem czujników w zaprawie cienkowarstwowej należy zmierzyć wartości oporu, np. za pomocą testera do przewodów grzewczych Schlüter-DITRA-HEAT-E-CT i porównać z wartościami podanymi w instrukcji regulatora.

  1. Podłoże musi być wolne od elementów zmniejszających przyczepność, odpowiednio nośne i płaskie. Ewentualne prace wyrównujące należy wykonać przed ułożeniem DITRA-HEAT.
  2. Wybór kleju do przyklejenia maty DITRA-HEAT zależy od rodzaju podłoża.

    Klej musi mieć przyczepność do podłoża i mechanicznie łączyć się z włókniną nośną DITRA-HEAT. Do większości podłoży można stosować hydraulicznie wiążącą zaprawę cienkowarstwową. W tym celu zaleca się stosowanie zaprawy cienkowarstwowej o odpowiedniej konsystencji. W razie potrzeby należy sprawdzić wzajemną niekompatybilność materiałów. W przypadku stosowania materiałów okładzinowych o długości boku ≥ 30 cm zalecamy stosowanie szybkowiążącego kleju do płytek z krystalicznym wiązaniem wody, zapewniającego szybkie osiąganie wytrzymałości i wysychanie zaprawy.

  3. Odpowiednią zaprawę cienkowarstwową nakłada się na podłoże za pomocą kielni zębatej (6 x 6 mm). Aby uzyskać lepszą przyczepność początkową podczas klejenia w obszarze ściany, zalecamy nałożenie warstwy kontaktowej kleju na spodnią powierzchnię DITRA-HEAT.
  4. Wcześniej docięte na wymiar maty DITRA-HEAT osadza się na całej powierzchni włókniną nośną w nałożonym kleju i natychmiast dociska do kleju za pomocą pacy lub rolki dociskowej, pracując w jednym kierunku. Zwracać uwagę na czas otwarcia kleju. Przy układaniu maty DITRA-HEAT z rolki należy starannie ustawić i lekko naciągnąć matę już podczas układania, aby materiał idealnie przylegał do podłoża.

    Siatka do przycinania Easycut redukuje siły ścinające do minimum. Do zastosowań na ścianach ze względu na łatwiejszą obróbkę zaleca się używanie maty w arkuszach. Pasma maty lub prostokątne arkusze układane są do czoła na styk.

  5. Aby uniknąć uszkodzenia położonej już DITRA-HEAT lub jej odklejenia, zaleca się jej ochronę przed oddziaływaniem mechanicznym np. poprzez układaniem na niej desek tworzących prowizoryczne ciągi komunikacyjne (w szczególności w miejscu intensywnego ruchu transportowego).

Regulator:

przewody grzejne systemu DITRA-HEAT mogą być eksploatowane wyłącznie ze sterownikami DITRA-HEAT-E.

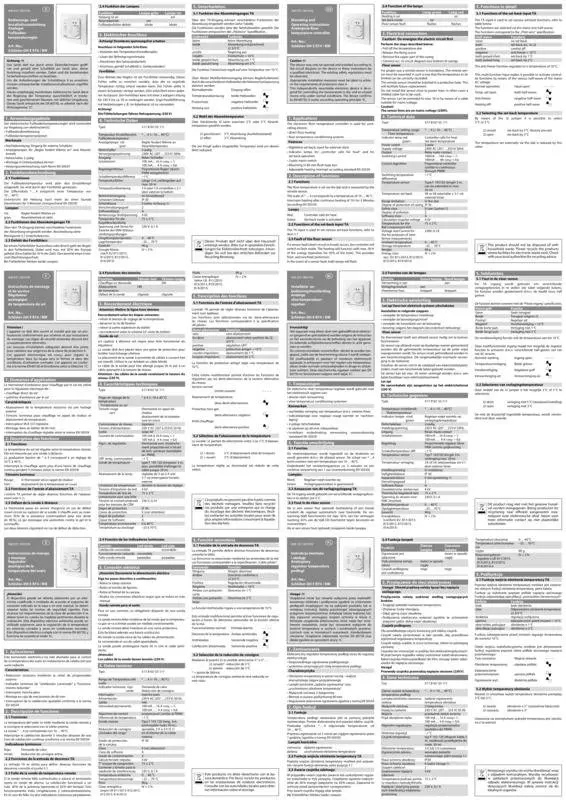

Więcej informacji na temat instalacji przewodów grzewczych oraz instalacji i regulacji termoregulatora można znaleźć w instrukcji dołączonej do przewodu lub termoregulatora.

DITRA-HEAT-E-R4 to analogowy regulator umożliwiający łatwą regulację temperatury powierzchni. Obejmuje on dodatkowe wejście do podłączania zewnętrznego zegara sterującego, który w razie potrzeby pozwala na przełączanie z trybu dziennego na tryb nocny.
