Schlüter-KERDI-LINE-TF  Zagłębienie na płytki z ramką ze stali nierdzewnej

Schlüter-KERDI-LINE to wieloczęściowy, liniowy system odpływowy do budowy pryszniców bezbrodzikowych pokrytych płytkami ceramicznymi, kamieniem naturalnym lub inną okładziną. Składa się z korpusu rynny wykonanego z głęboko tłoczonej stali nierdzewnej oraz dowolnie dobieranych pokryw/konstrukcji ramek. Dzięki załączonym przyrządom pomocniczym do montażu elementy te można płynnie dopasować do okładzin podłogowych o różnej grubości. KERDI-LINE nadaje się do centralnego montażu w powierzchni podłogowej lub w obszarze ścian.

Konstrukcje ramek są dostępne w trzech wersjach:

• Jako ramka profilowa ze szczotkowaną, polerowaną na wysoki połysk lub lakierowaną proszkowo powierzchnią licową o szerokości 10 mm
• Jako ramka konturowa z eleganckimi pokrywami ozdobnymi
• Jako ramka TF o minimalnej powierzchni licowej i z optymalną ochroną krawędzi.

Schlüter-KERDI-LINE-H z poziomym odpływem jest wyposażony w zintegrowany syfon i obudowę odpływu.

Wysokość wsporników rynny: DN 40 (40 mm) = 78 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-H 50 G2 z poziomym odpływem czołowym jest wyposażony w zintegrowany syfon oraz zgodnie z normą DIN EN 1253 charakteryzuje się wydajnością przepływu ≥ 0,8 l/s przy spiętrzeniu wody wynoszącym 2 cm i wysokością wody w syfonie wynoszącą 50 mm.

Wysokość wspornika odpływu: DN 50 (50 mm) = 120 mm

Schlüter-KERDI-LINE-F z poziomym odpływem czołowym jest wyposażony w syfon zabudowany w obudowie odpływu.

Wysokość wsporników rynny: DN 40 (40 mm) = 60 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-V, -VS i KERDI-LINE-VOS do pionowych odwodnień, na przykład przez strop, występują z różnym wyposażeniem. KERDI-LINE-V posiada syfon zabudowany w obudowie odpływu. KERDI-LINE-VS i KERDI-LINE-VOS są dostarczane z syfonem rurowym – także w wersji z odpływem przesuniętym względem osi dla KERDI-LINE-VOS.

Wysokość wspornika odpływu: DN 50 (50 mm) = 24 mm

Schlüter-KERDI-LINE-V 50 G2 do pionowych odwodnień jest wyposażony w zintegrowany syfon oraz zgodnie z normą DIN EN 1253 charakteryzuje się wydajnością przepływu ≥ 1,0 l/s przy spiętrzeniu wody wynoszącym 2 cm i wysokością wody w syfonie wynoszącą 50 mm.

Wysokość wspornika odpływu: DN 50 (50 mm) = 48 mm

Wszystkie wymienione systemy odwodnień są dostępne zarówno z ramkami konturowymi i pokrywami ozdobnymi, jak również z ramkami profilowymi oraz TF!

W przypadku KERDI-LINE-H 50 i H 40, w celu łatwego i szybkiego montażu korpus rynny jest umieszczony w dopasowanej podstawie rynny z polistyrenu. W przypadku KERDI-LINE-V, H 50 G2 i KERDI-LINE-F korpus rynny i podstawa rynny są już połączone ze sobą na stałe.

Na obwodowym kołnierzu klejowym korpusu rynny przyklejona jest fabrycznie na stałe prefabrykowana manszeta systemu uszczelniającego KERDI. Służy ona do niezawodnego połączenia korpusu rynny z uszczelnieniem zespolonym zarówno w obszarze posadzki, jak i przy ścianach. W połączeniu z systemami uszczelniającymi Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT lub Schlüter-KERDI-BOARD oraz odpowiednimi klejami uszczelniającymi do systemu Schlüter-KERDI-COLL-L lub Schlüter-KERDI-FIX, powstają sprawdzone uszczelnienia zespolone z przyłączonym odwodnieniem liniowym.

KERDI-LINE to komponent systemowy spełniający wymogi niemieckiej normy dotyczącej uszczelnień DIN 18534. W połączeniu z wyżej wymienionymi systemami Schlüter produkt posiada ogólne świadectwo nadzoru budowlanego (abP). Klasy oddziaływania wilgotności zgodnie z abP podane są w poszczególnych opisach technicznych. Zgodnie z ETAG 022 (Uszczelnienia zespolone) KERDI-LINE stanowi element systemu posiadającego europejską aprobatę techniczną (ETA = European Technical Assessment). Zbadane w połączeniu z KERDI-LINE, wyżej wymienione produkty Schlüter posiadają oznaczenie CE.

Wskazówka: Schlüter-KERDI-LINE i konstrukcje ramek należy montować za pomocą klejów do płytek na bazie cementu. Niedozwolone jest stosowanie silikonu octowego przy odpływach, ramkach i kratkach.

Widoczne powierzchnie ramki profilowej oraz pokrywy - w wersji zamkniętej lub perforowanej - wykonane są ze szczotkowanej, polerowanej na wysoki połysk stali nierdzewnej lub stali nierdzewnej malowanej proszkowo. Do ramki profilowej oraz ramki TF dostępne jest także zagłębienie na płytki. Ponadto dostępny jest bezramkowy, niezależny od wysokości wspornik pod okładziny (KERDI-LINE-D).

Wskazówka: przed użyciem ramki TF należy sprawdzić odpowiedni odstęp korpusu rynny od ściany.

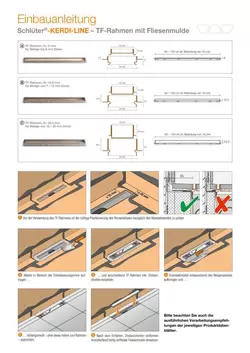

Montaż przy pionowej ścianie bocznej

1. Za pomocą KERDI-COLL-L szczelnie przykleić manszetę KERDI oraz dostarczone narożniki wewnętrzne Schlüter-KERDI-KERECK.
2. Następnie w obrębie rynny odwadniającej nanieść zaprawę cienkowarstwową.
3. Ramki TF w zależności od wersji mają stałą wysokość i ich wypustki pod płytki są zatapiane w zaprawie.
4. Nanieść zaprawę cienkowarstwową zgodnie z cechami materiału posadzkowego i ustawić posadzkę na odpowiedniej wysokości, raczej nieco wyżej niż ramkę.
5. Po zastygnięciu usunąć paski dystansowe.
6. Teraz można zamontować gotowe, pokryte płytkami zagłębienie na płytki.

Wskazówka: niedozwolone jest stosowanie silikonu octowego przy rynnach, ramkach i kratkach.

Korpusy rynny do długości 120 cm są wykonane z głęboko tłoczonej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L). Od długości 130 cm są one produkowane z krawędziowanej, zespawanej i następnie wytrawionej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L). Korpusy rynny są wyposażone w kołnierz do klejenia z fabrycznie zamontowaną manszetą KERDI. Jest to mata uszczelniająca z miękkiego polietylenu. Z obu stron pokryta jest specjalną włókniną.

Obudowy odpływu w zależności od typu są wykonywane z polipropylenu (PP) o wysokiej odporności na uderzenia lub akrylonitrylu-butadienu-styrenu (ABS). Syfon wykonany jest z polipropylenu (PP) wzmocnionego włóknem szklanym. Ramka ze stali nierdzewnej i kratka osłaniająca są dostępne w następujących wersjach materiałowych: nr materiału V4A 1.4404 = AISI 316L. Powierzchnie ramek profilowych i kratek/pokryw:

• EB = stal nierdzewna szczotkowana
• EP = stal nierdzewna polerowana na wysoki połysk
• EC = stal nierdzewna malowana proszkowo

Wspornik odpływu wykonany jest z odpornego na nacisk polistyrenu ekspandowanego (EPS).

Właściwości materiału i obszary stosowania

Korpusy odpływu, ramki oraz pokrywy zostały zgodnie z normą DIN EN 1253 sprawdzone, poddane certyfikacji i zaliczone do klasy K3. Dotyczy ona powierzchni, na których nie odbywa się ruch pojazdów: są to na przykład pomieszczenia narażone na wilgoć w budownictwie mieszkaniowym, domach seniora, hotelach, szkołach oraz obiektach wyposażonych w wielostanowiskowe umywalnie i natryski.

Korpusy odpływu, ramki i pokrywy są przystosowane do nacisku kół wózków inwalidzkich.

KERDI-LINE ze szczotkowanej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L) nadaje się w szczególności do stosowania w obszarach, gdzie oczekiwane są wysokie obciążenia mechaniczne lub chemiczne. Stal nierdzewna jakości 1.4404 jednakże nie jest odporna na wszystkie oddziaływania chemiczne. Tego rodzaju stal nierdzewna nie jest na przykład odporna na działanie kwasu solnego lub fluorowodorowego oraz substancji o określonym stężeniu chloru lub solanki. W niektórych przypadkach dotyczy to również basenów z wodą solankową lub morską. Możliwość zastosowania przewidywanego systemu odpływu podłogowego należy potwierdzić w szczególnych przypadkach, biorąc pod uwagę spodziewane obciążenia chemiczne, mechaniczne lub inne. Nie wolno stosować agresywnych środków czyszczących.

KERDI-LINE-TF zwiększa przydatność produktu w projektach komercyjnych, takich jak na przykład hotele, w których zagłębienie na płytki jest regularnie demontowane w celu czyszczenia.

Ramki profilowe oraz pasujące do nich pokrywy A, B i C ze stali nierdzewnej są dostępne również z powierzchnią strukturalną. Są to powierzchnie o naturalnym charakterze. Stal nierdzewna jest poddawana wstępnej obróbce i powlekana proszkowo lakierem poliuretanowym. Powłoka nie zmienia kolorów i jest odporna na promieniowanie UV oraz na warunki atmosferyczne. Widoczne krawędzie należy chronić przed ścieraniem i zarysowaniem.
