Schlüter-KERDI-LINE-VARIO-WAVE  Profil odwadniający w kształcie litery W z możliwością skracania

Schlüter-KERDI-LINE-VARIO to zróżnicowany, wieloczęściowy, liniowy system odpływowy do budowy pryszniców bezbrodzikowych pokrytych płytkami ceramicznymi lub kamieniem naturalnym.

Dwuczęściowy poziomy odpływ liniowy KERDI-LINE-VARIO składa się z obudowy odpływu i adaptera odpływu. Obudowa wpustu składa się z bardzo płaskiego, dającego się obracać o 360° odpływu falowego ze zintegrowanym z obudową odpływu syfonem. Falista forma konstrukcji odpływu nadaje dużą prędkość spływającej wodzie, co powoduje efekt samooczyszczania odpływu, a tym samym wydłuża okresy jego czyszczenia.

Zawarty w zestawie element dźwiękochłonny niezawodnie zapobiega punktowemu przenoszeniu się dźwięku na otaczającą konstrukcję ściany lub podłogi, a także służy jako pomoc w pozycjonowaniu przy bezpośrednim montażu na ścianie.

Aby uzyskać wyjątkowo niewielką wysokość konstrukcyjną, w przypadku KERDI-LINE-VARIO-H40 adapter odpływu ze zintegrowaną manszetą Schlüter-KERDI-FLEX jest fabrycznie wodoszczelnie wciśnięty do odpływu falowego wyposażonego w uszczelkę i zabezpieczany pierścieniem zaciskowym. Przez poluzowanie pierścienia zaciskowego możliwe jest obracanie odpływu falowego o 360°, dzięki czemu odwodnienie można dostosować do każdej sytuacji przyłączeniowej na miejscu.

W przypadku KERDI-LINE-VARIO-H50 adapter odpływu można dowolnie skrócić odpowiednio do miejscowych wymagań.

W przypadku KERDI-LINE-VARIO dostępne są dwa estetyczne profile odwadniające. Można je przycinać na dowolną długość; mają one regulowaną wysokość i są dostarczane fabrycznie z dwiema zaślepkami.

Schlüter-KERDI-LINE-VARIO-COVE to wklęsły profil odwadniający, który można dowolnie skracać. Jest on dostępny do wyboru ze szczotkowanej stali nierdzewnej V4A lub z malowanego proszkowo aluminium z powłoką TRENDLINE, w długościach 120 cm i 180 cm.

Dostępne są dwie szerokości profili: 26 mm i 34 mm. W przypadku wersji węższej szczelina odpływowa ma zaledwie 8 mm szerokości i 140 mm długości.

W przypadku wersji szerszej szczelina odpływowa ma 14 mm szerokości i również 140 mm długości. Można ją estetycznie zasłonić za pomocą wyjmowanego mostka.

Dla szerszej wersji dostępne jest opcjonalne sitko na włosy.

Schlüter-KERDI-LINE-VARIO-WAVE to profil odwadniający w kształcie litery W, pozwalający się dowolnie skracać. Jest on również dostępny ze szczotkowanej stali nierdzewnej V4A lub z malowanego proszkowo aluminium z powłoką TRENDLINE, w długościach 120 cm i 180 cm.

W wersji aluminiowej można wybierać spośród dwóch szerokości profili, wynoszących 34 mm i 42 mm. W przypadku wersji węższej środkowa szczelina odpływowa ma zaledwie 14 mm szerokości i 140 mm długości. W przypadku wersji szerokiej na 42 mm szczelina odpływowa ma 20 mm szerokości i 140 mm długości, dzięki czemu oferuje wystarczająco dużo miejsca na zamocowanie opcjonalnie dostępnego sitka na włosy.

W wersji ze stali nierdzewnej o szerokości profilu 42 mm szczelina odpływowa ma 25 mm szerokości i 140 mm długości, dzięki czemu również oferuje wystarczająco dużo miejsca na zamocowanie opcjonalnie dostępnego sitka na włosy.

W przypadku wszystkich wariantów profilu KERDI-LINE-VARIO-WAVE szczelina odpływowa jest w estetyczny sposób zasłonięta za pomocą wyjmowanego mostka.

Zintegrowana fabrycznie z adapterem odpływu elastyczna manszeta KERDI służy do niezawodnego podłączania korpusu odpływu do uszczelnienia zespolonego zarówno w obszarze podłogi, jak i przy pionowych ścianach. Podczas montażu jest ona skutecznie zabezpieczona przezroczystą pokrywą ochronną.

W ten sposób, w połączeniu z systemami uszczelniającymi Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT lub Schlüter-KERDI-BOARD oraz dedykowanymi klejami uszczelniającymi do systemu Schlüter-KERDI-COLL-L lub Schlüter-KERDI-FIX, uzyskujemy sprawdzone uszczelnienie zespolone z przyłączonym odwodnieniem liniowym.

Systemy uszczelnieniowe Schlüter posiadają ogólne świadectwa nadzoru budowlanego (abP), a także europejską aprobatę techniczną (ETA = European Technical Assessment). KERDI-LINE stanowi element wyżej wymienionych systemów uszczelnieniowych i można go stosować zgodnie z normą dotyczącą uszczelnień DIN 18534.

Wskazówka:

w przypadku KERDI-LINE-VARIO, w zależności od konstrukcji, ze względu na zmienny kształt odpływu konieczne może być ułożenie jastrychu ze spadkiem. Jastrych należy uszczelnić na powierzchni za pomocą Schlüter-DITRA (patrz opis techniczny produktu 6.1) lub -DITRA-HEAT (patrz opis techniczny produktu 6.4). Jako uzupełnienie systemu umożliwiające przyłączenie do podłogi lub ściany dostępne są Schlüter-SHOWERPROFILE-S i -R (patrz opis techniczny produktu 14.1). Odpowiadający spadkowi posadzki w obszarze prysznica, profil SHOWERPROFILE-S w kształcie klina dostosowany jest do powierzchni bocznych o tym samym kształcie. Otaczające prysznic ściany należy uszczelnić za pomocą KERDI (patrz opis techniczny produktu 8.1) lub wykonać, wykorzystując jako uszczelnienie KERDI-BOARD (patrz opis techniczny produktu 12.1).

Izolacja akustyczna

W celu spełnienia wymagań dotyczących izolacji akustycznej zgodnie z DIN 4109, VDI 4100, ÖNORM B 8115-2 lub SIA 181 dostępna jest mata dźwiękochłonna Schlüter-KERDI-LINE-SR, która wraz ze sprawdzonymi wariantami konstrukcyjnymi KERDI-LINE-VARIO spełnia wymagania dotyczące poziomu dźwięku odgłosu kroków i odgłosów instalacji oraz użytkowania. Bardziej szczegółowe informacje można znaleźć w podstawie planowania.

Obróbka KERDI-LINE-VARIO-H40

1. Obudowę odpływu KERDI-LINE-VARIO-H40 z adapterem umieścić pośrodku konstrukcji nośnej lub na znajdującym się w zestawie, 4-milimetrowym elemencie dźwiękochłonnym (lub w razie potrzeby na odpowiedniej izolacji akustycznej, patrz też rozdział „Izolacja akustyczna”). Należy przy tym zwrócić uwagę na oznaczenie środka na pokrywie ochronnej. W celu precyzyjnego ustawienia można umieścić załączoną poziomnicę w przeznaczonym do tego zagłębieniu w pokrywie ochronnej.
2. W przypadku bezpośredniego montażu przy ścianie obudowę odpływu wraz z adapterem i pokrywą ochronną umieścić z zawartym w zestawie elementem dźwiękochłonnym o grubości 4 mm bezpośrednio przed pionową ścianą. W ten sposób przy użyciu profili Wave powstaje zdefiniowany odstęp od pionowej ściany (bez okładziny) o szerokości 11 mm. Przy użyciu profili COVE w połączeniu z elementem dźwiękochłonnym powstaje odstęp od ściany o szerokości 15 mm. Aby również tutaj uzyskać odstęp od ściany wynoszący tylko 11 mm, przy zastosowaniu profili COVE należy zrezygnować z zastosowania elementu dźwiękochłonnego w obszarze ściany lub wyrównać różnicę odpowiednim materiałem, np. 5 mm Schlüter-KERDI-BOARD.
3. W celu połączenia z przewodem odwadniającym należy poluzować pierścień zaciskowy dołączonym kluczem imbusowym i ustawić obudowę odpływu odpowiednio do warunków konstrukcyjnych.
4. Następnie należy sprawdzić, czy adapter jest nadal włożony do oporu. Ponownie dokręcić ręcznie pierścień zaciskowy.
5. Po przyłączeniu do przewodu odwodnieniowego należy jeszcze raz sprawdzić żądane położenie. W celu wyrównania nierówności i dopasowania wysokości obudowę odpływu można także ustawić odpowiednio do wymagań na warstwie wyrównawczej.
6. Przeprowadzić próbę szczelności.
7. Jastrych ze spadkiem (2%) w obszarze prysznica ułożyć tak, żeby otoczyć nim całą obudowę odpływu ze wszystkich stron celem przejęcia obciążeń. Fabrycznie przykręcona pokrywa ochronna służy przy tym jako pomoc do ułożenia oraz zacierania i licuje z powierzchnią jastrychu.

Obróbka KERDI-LINE-VARIO-H50

1. Obudowę odpływu KERDI-LINE-VARIO-H50 umieścić na konstrukcji nośnej lub na znajdującym się w zestawie, 4-milimetrowym elemencie dźwiękochłonnym (w razie potrzeby na odpowiedniej izolacji akustycznej, patrz też rozdział „Izolacja akustyczna”). Należy przy tym zwrócić uwagę na oznaczenie środka na pokrywie ochronnej. W celu optymalnego ustawienia można umieścić załączoną poziomnicę w przeznaczonym do tego zagłębieniu w obudowie odpływu. Adapter odpływu należy skrócić odpowiednio do wysokości konstrukcji podłogi, dokładnie oszlifować i, po poluzowaniu pierścienia zaciskowego, wetknąć do odbudowy odpływu przy użyciu dołączonego smaru.
   Wskazówka: aby zapewnić ruchy w pionie przy okładzinach z izolacją, należy skrócić nasadkę odpływu na tyle, aby nie dotykała obudowy odpływu.
2. W przypadku bezpośredniego montażu przy ścianie obudowę odpływu wraz z adapterem i pokrywą ochronną umieścić z zawartym w zestawie elementem dźwiękochłonnym o grubości 4 mm bezpośrednio przed pionową ścianą. W ten sposób przy użyciu profili Schlüter Wave powstaje zdefiniowany odstęp od pionowej ściany (bez okładziny) o szerokości 11 mm. Przy użyciu profili Schlüter Cove w połączeniu z elementem dźwiękochłonnym powstaje odstęp od ściany o szerokości 15 mm. Aby również tutaj uzyskać odstęp od ściany wynoszący tylko 11 mm lub mniej, przy zastosowaniu profili Schlüter Cove 26 należy zrezygnować z zastosowania elementu dźwiękochłonnego w obszarze ściany lub wyrównać różnicę odpowiednim materiałem, np. 5 mm Schlüter-KERDI-BOARD. Zachowując ten sam efekt wizualny, można również zastosować szerszy o zaledwie 8 mm profil COVE 34.
3. W celu połączenia z przewodem odwadniającym należy ustawić obudowę odpływu odpowiednio do warunków konstrukcyjnych.
4. Sprawdzić dopasowanie między adapterem a korpusem odpływu, a następnie ponownie ręcznie dokręcić pierścień zaciskowy.
5. Po przyłączeniu do przewodu odwodnieniowego należy jeszcze raz sprawdzić żądane położenie. W celu wyrównania nierówności i dopasowania wysokości obudowę odpływu można także ustawić odpowiednio do wymagań na warstwie wyrównawczej. Za pomocą załączonego zestawu mocującego można opcjonalnie mocno przykręcić obudowę odpływu do konstrukcji nośnej.
6. Przeprowadzić próbę szczelności.
7. Przed ułożeniem jastrychu należy zdjąć poziomnicę z obudowy odpływu. Następnie ułożyć w obszarze prysznica jastrych ze spadkiem (2%) w taki sposób, aby otaczał on całą obudowę ze wszystkich stron w celu przejęcia obciążeń. Fabrycznie przykręcona pokrywa ochronna służy przy tym jako pomoc do ułożenia oraz zacierania i licuje z powierzchnią jastrychu.

Oddzielenie i uszczelnienie

8. Jeśli możliwe jest już chodzenie po jastrychu, zdemontować pokrywę ochronną. Ewentualne ubytki w jastrychu w tym obszarze wyrównać zaprawą cienkowarstwową.
9. Następnie przykleić mocno DITRA na zaprawie cienkowarstwowej (zalecana kielnia 3 x 3 mm lub 4 x 4 mm) lub DITRA-HEAT (zalecana kielnia 6 x 6 mm) na powierzchnię jastrychu. Dociąć pasek izolacji brzegowej oraz element dźwiękochłonny odpowiednio do wysokości. Format płytek układanych na macie DITRA lub DITRA-HEAT musi wynosić co najmniej 5 x 5 cm. (patrz też opis techniczny produktu 6.1 lub 6.4)
10. W celu przyklejenia manszety KERDI nanieść na przylegające uszczelnienie powierzchniowe klej uszczelniający KERDI-COLL-L (patrz opis techniczny produktu 8.4) za pomocą kielni ząbkowanej 3 x 3 lub 4 x 4 mm i zatopić w nim manszetę KERDI na całej powierzchni. Przestrzegać czasu otwarcia kleju.
11. Przyłączenia do ścian należy fachowo obrobić, przyklejając taśmę uszczelniającą KERDI-KEBA przy zastosowaniu kleju KERDI-COLL-L.
12. Jako materiały okładzin można stosować płytki lub kamień naturalny. (grubości okładzin w zależności od wybranego profilu odwadniającego)

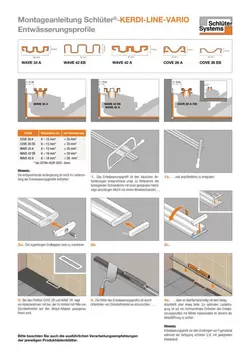

Obróbka profili odwadniających

1. Profil odwadniający należy przyciąć odpowiednio do warunków konstrukcyjnych za pomocą dołączonego szablonu i odpowiedniej piły ręcznej (nie przycinać szlifierką kątową), a następnie oszlifować.
2. Łatwe uzyskanie estetycznych zakończeń umożliwiają dwie zaślepki zawarte w zestawie.
3. Do profili aluminiowych COVE 26 i WAVE 34 dołączona jest ramka maskująca, którą wcześniej należy w dopasowany sposób przymocować do adaptera odpływu za pomocą zaprawy cienkowarstwowej.
4. Wysokość profilu odwadniającego należy ustawić przez podłożenie zaprawy cienkowarstwowej w taki sposób, aby licował on z powierzchnią okładziny lub znajdował się nieco głębiej. W celu optymalnego przeniesienia obciążeń należy zadbać o to, aby profil odwadniający był osadzony na zaprawie bez pustych przestrzeni, szczególnie w obszarze otworu odwadniającego.

Wskazówka:

możliwy jest również montaż KERDI-LINE-VARIO w konstrukcjach drewnianych. W przypadku szczegółowych pytań udzielane są informacje. Profile odwadniające KERDI-LINE-VARIO są przeznaczone do montażu w obszarze ściany lub centralnie, a nie w obszarze wejścia do prysznica.

W przypadku dodatkowych pytań skontaktuj się z naszym technicznym działem sprzedaży.

Profil odwadniający KERDI-LINE-VARIO-WAVE dostępny jest w wersji z anodowanego aluminium, pokrywanego proszkowo wysokiej jakości powłoką strukturalną, lub w wersji ze stali nierdzewnej V4A (nr materiału: 1.4404 = AISI 316L) z powierzchnią szczotkowaną.

Schlüter-KERDI-LINE-VARIO-COVE dostępny jest z anodowanego aluminium, pokrywanego proszkowo wysokiej jakości powłoką strukturalną, lub w wersji ze stali nierdzewnej V4A (nr materiału: 1.4404 = AISI 316L) z powierzchnią szczotkowaną.

Odpływ falowy i adapter odpływu są wykonane z polipropylenu (PP) o wysokiej odporności na uderzenia.

Na stale zespawana z adapterem odpływu manszeta KERDI do podłączania do uszczelnienia zespolonego (patrz opis techniczny produktu 8.1) wykonana jest z taśmy polietylenowej.

Pierścień zaciskowy na odpływie falowym wykonany jest z barwnego PCV (polichlorku winylu).

Pokrywa ochronna wykonana jest z przezroczystego ABS (akrylonitrylu-butadienu-styrenu).

Właściwości materiału i obszary stosowania

Zgodnie z DIN EN 1253 „Odpływy w budynkach” odwodnienia KERDI-LINE-VARIO posiadają klasyfikację K3. Dotyczy ona powierzchni na której nie ma ruchu kołowego. Wszystkie profile odwadniające z wyjątkiem profilu WAVE z aluminium są przystosowane do nacisku kół wózków inwalidzkich.

Profile odwadniające Schlüter-KERDI-LINE-VARIO produkowane są z różnorodnych materiałów i posiadają różne powierzchnie. Możliwość stosowania należy w każdym przypadku sprawdzić z uwzględnieniem oczekiwanych obciążeń chemicznych lub mechanicznych. Poniżej podane są jedynie niektóre ogólne wskazówki.

Profile odwadniające COVE i WAVE ze szczotkowanej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L) nadają się w szczególności do zastosowań, w których oprócz wysokiej odporności mechanicznej wymagana jest odporność na oddziaływania chemiczne, np. działanie substancji kwasowych lub zasadowych oraz środków czyszczących. Ich obszary zastosowania to łazienki w budownictwie mieszkaniowym, domach seniora, hotelach oraz szkołach, a także szeregowe umywalki i prysznice. Nawet stal nierdzewna nie jest odporna na wszystkie oddziaływania chemiczne, np. kwas solny lub fluorowodorowy albo pewne stężenia chloru lub solanki. W niektórych przypadkach dotyczy to również basenów pływackich z wodą solankową lub morską. Dlatego też należy wcześniej sprawdzić oczekiwane obciążenia.

Profile odwadniające COVE i WAVE z aluminium (aluminium z powłoką strukturalną) mają powierzchnie licowe o naturalnym charakterze. Aluminium jest poddawane wstępnej obróbce (anodowaniu) i powlekane proszkowo lakierem. Powłoka jest stabilna kolorystycznie i odporna na promieniowanie UV oraz na warunki atmosferyczne. Jej obszary zastosowania to łazienki w budownictwie mieszkaniowym, domach seniora lub hotelach. Widoczne krawędzie należy chronić przed ścieraniem lub zarysowaniem.
