Schlüter-KERDI-LINE-D  Bezramowa pokrywa odpływu

Jeszcze bardziej estetyczna niż kombinacja kratki i ramki KERDI-LINE-C: pokrywa odpływu KERDI-LINE-D całkiem bez ramy. Wspornik pod okładzinę z wysokiej jakości stali nierdzewnej posiada ponadto włókninę do kotwienia kleju do płytek i pasuje do płytek o dowolnej grubości. Pokrywa jest dostępna w 14 długościach i musi odpowiadać wybranej długości odpływu.

Pamiętaj, że KERDI-LINE-D nie da się połączyć z niecentralnym odwodnieniem pionowym KERDI-LINE-VOS.


Schlüter-KERDI-LINE-D  Bezramowa pokrywa odpływu

Zdjęcie produktowe KERDI-LINE-D 1©Schlüter-Systems KG
Rysunek przekrojowy KERDI-LINE-D 1©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe KERDI-LINE-D 1
Rysunek przekrojowy KERDI-LINE-D 1










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

Montaż ramki i pokrywy/kratki

  1. Umieścić ramkę z paskiem dystansowym.
  2. Nałożyć ramkę z użyciem elementu regulującego wysokość na grubość okładziny.
  3. Podłożyć pod ramkę zaprawą cienkowarstwową i wkleić okładzinę, zatapiając ją na całej powierzchni.
  4. Po zastygnięciu usunąć pasek dystansowy i element regulujący wysokość. Następnie można założyć pokrywę/kratkę.

Wskazówka: podczas montażu ramki profilowej z powierzchnią polerowaną na wysoki połysk przed zaspoinowaniem należy zdjąć folię ochronną.

Natychmiast usunąć zanieczyszczenia zaprawą lub klejem do płytek.

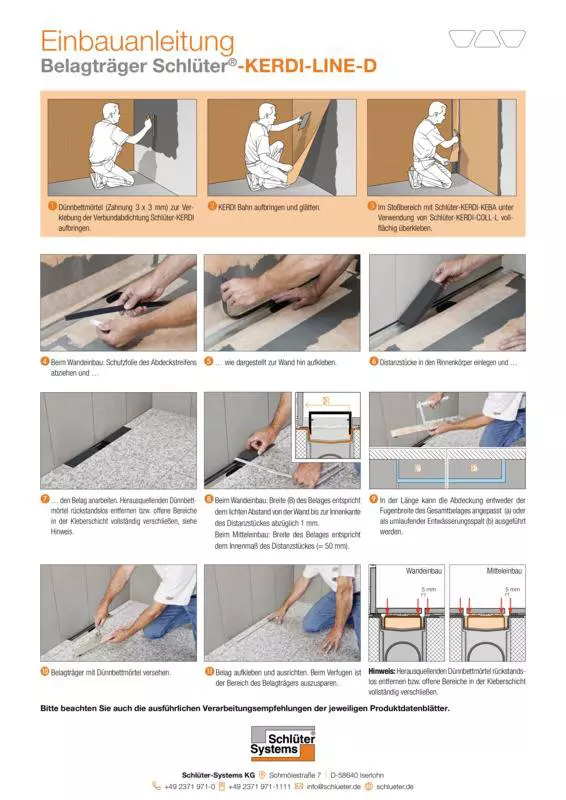

Montaż bezramowego wspornika okładziny Schlüter-KERDI-LINE-D

  1. W przypadku montażu ściennego po zdjęciu folii ochronnej należy nakleić pasek przykrywający w przedstawiony sposób aż do ściany.
  2. Następnie umieścić elementy dystansowe w korpusie odpływu.
  3. Ułożyć okładzinę na powierzchni prysznica. Całkowicie usunąć wypływającą zaprawę cienkowarstwową i zamknąć otwarte obszary w warstwie kleju (patrz wskazówka).
  4. W przypadku montażu ściennego szerokość (B) okładziny odpowiada odstępowi od ściany do wewnętrznej krawędzi elementu dystansowego pomniejszonemu o 1 mm.

    W przypadku montażu centralnego szerokość okładziny odpowiada wewnętrznemu wymiarowi elementu dystansowego (= 50 mm).

    W razie potrzeby można dopasować pokrywę w częściach czołowych do szerokości spoiny całej okładziny lub wykonać ją jako okrężną szczelinę odwadniającą.

  5. Po stwardnieniu okładziny należy wyjąć elementy dystansowe i pokryć wspornik okładziny zaprawą cienkowarstwową.
  6. Przykleić okładzinę na zaprawę cienkowarstwową i ją wyrównać. W przypadku spoinowania za pomocą cementu należy pozostawić obszar wspornika okładziny wolny.

Wskazówka: całkowicie usunąć wypływającą zaprawę cienkowarstwową lub zamknąć otwarte obszary w warstwie kleju.

Wskazówka: niedozwolone jest stosowanie silikonu octowego przy odpływach, ramkach i kratkach.

Ramka ze stali nierdzewnej i kratka osłaniająca są dostępne w następujących wersjach materiałowych:

  • V4A, nr materiału 1.4404 = AISI 316L.

Powierzchnie ramek profilowych i kratek/pokryw:

  • EB = stal nierdzewna szczotkowana
  • EP = stal nierdzewna polerowana na wysoki połysk
  • EC = stal nierdzewna malowana proszkowo

Właściwości materiału i obszary stosowania

Według DIN EN 1253 „Odpływy w budynkach” korpusy odpływu, ramki oraz kratki posiadają klasyfikację K3. Dotyczy ona powierzchni, na których nie odbywa się ruch pojazdów: są to np. pomieszczenia narażone na wilgoć w budownictwie mieszkaniowym, domach seniora, hotelach, szkołach, w takich miejscach gdzie występują szeregowe umywalki i prysznice.

Korpusy odpływu, ramki i krtki są przystosowane do nacisku kół wózków inwalidzkich.

KERDI-LINE ze szczotkowanej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L) nadaje się w szczególności do stosowania w obszarach, gdzie oczekiwane są wysokie obciążenia mechaniczne lub chemiczne.

Nawet stal nierdzewna jakości 1.4404 nie jest odporna na wszystkie oddziaływania chemiczne, np. kwas solny lub fluorowodorowy albo pewne stężenia chloru lub solanki.

W niektórych przypadkach dotyczy to również basenów pływackich z wodą solankową lub morską. Możliwość zastosowania przewidywanego systemu odpływu podłogowego należy potwierdzić w szczególnych przypadkach, biorąc pod uwagę spodziewane obciążenia chemiczne, mechaniczne lub inne. Zrezygnować z agresywnych środków czyszczących.

Ramka profilowa oraz dopasowana pokrywa/kratka A, B i C ze stali nierdzewnej są dostępne również z powierzchnią z powłoką strukturalną. Dotyczy to powierzchni o naturalnym charakterze. Stal nierdzewna jest poddawana wstępnej obróbce i powlekana proszkowo lakierem poliuretanowym. Powłoka nie zmienia kolorów i jest odporna na promienie UV oraz na warunki atmosferyczne. Widoczne powierzchnie należy chronić przed ścieraniem lub zarysowaniem.

Wszystkie stosowane środki czyszczące nie mogą zawierać kwasu solnego i kwasu fluorowodorowego.

Aby uniknąć osiadania na profilu rdzy powstającej na innych przedmiotach, należy unikać kontaktu z innymi metalami, np. zwykłą stalą. Dotyczy to także narzędzi takich jak szpachle lub wełna stalowa do usuwania np. resztek zaprawy.

W przypadku delikatnych powierzchni licowych (w szczególności EP = stali nierdzewnej polerowanej na wysoki połysk) nie należy stosować środków czyszczących mogących zarysować powierzchnię.

W razie potrzeby zalecamy stosowanie czyszczącej pasty polerskiej do stali nierdzewnej Schlüter-CLEAN-CP.
