Schlüter-KERDI-LINE to wieloczęściowy, liniowy system odpływowy do budowy pryszniców bezbrodzikowych pokrytych płytkami ceramicznymi, kamieniem naturalnym lub inną okładziną.

Składa się on z głęboko tłoczonego korpusu odpływu oraz pokrywy / konstrukcji ramkowej, którą można bezstopniowo dopasować do grubości okładziny podłogowej za pomocą dołączonej w zestawie pomocy montażowej. Konstrukcje ramek wykonane są w dwóch wersjach: jako ramka profilowa ze szczotkowaną, polerowaną na wysoki połysk lub lakierowaną proszkowo powierzchnią licową o szerokości 10 mm bądź jako ramka konturowa.

Schlüter-KERDI-LINE-V, -VS, -VOS, przeznaczone do odwodnień pionowych np. przez strop międzykondygnacyjny, są wyposażone w zintegrowany syfon w obudowie odpływu (KERDI-LINE-V) lub dostarczane z syfonem rurowym (KERDI-LINE-VS) – także z odpływem niecentralnym (KERDI-LINE-VOS).

Wysokość wspornika odpływu:

• DN 50 (50 mm) = 24 mm
• Wydajność odpływu: 0,8 l/s (-V) i 1,0 l/s (-VS/-VOS)
• Wysokość wody w syfonie: 30 mm (-V) i 50 mm (-VS/-VOS)
• Wysokość montażu: 24 mm (-V/-VS/-VOS)
• Szerokość kratki z ramką: 74 mm (-V/-VS/-VOS)

W przypadku KERDI-LINE-H 50 i -H 40, w celu łatwego i szybkiego montażu korpus odpływu jest umieszczony w dopasowanym pod względem kształtu wsporniku odpływu z polistyrenu. W przypadku KERDI-LINE-V, -H 50 G2 i KERDI-LINE-F ze względu na budowę korpus odpływu i podstawa odpływu są połączone ze sobą na stałe.

KERDI-LINE znajduje uniwersalne zastosowanie w przypadku centralnego montażu w powierzchni podłogowej prysznica lub w obszarze ścian.

Długość odwodnienia liniowego KERDI-LINE-H, -H 50 G2 i -V, -VS, -V 50 G2:

• od 50 do 180 cm (VOS = niecentralnie od 70 do 120 cm), w gradacji co 10 cm

Na umieszczonym dookoła kołnierzu korpusu odpływu przyklejona jest na stałe manszeta KERDI.

Służy ona do niezawodnego przyłączania korpusu odpływu z uszczelnieniem zespolonym zarówno w powierzchni posadzki, jak i przy połączeniu ze ścianami.

W ten sposób, w połączeniu z systemami uszczelniającymi Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT lub Schlüter-KERDI-BOARD oraz dedykowanymi klejami uszczelniającymi do systemu Schlüter-KERDI-COLL-L lub Schlüter-KERDI-FIX, uzyskujemy sprawdzone uszczelnienie zespolone z przyłączonym odwodnieniem liniowym.

Wskazówka: Schlüter-KERDI-LINE i konstrukcje ramek należy montować za pomocą klejów do płytek na bazie cementu. Niedozwolone jest stosowanie silikonu octowego przy odpływach, ramkach i kratkach.

KERDI-LINE to element systemowy zgodny z obowiązującą w Niemczech normą dot. uszczelnień DIN 18534, który w połączeniu z wymienionymi wyżej systemami Schlüter posiada ogólne świadectwo kontroli nadzoru budowlanego (abP).

Klasy oddziaływania wilgotności zgodnie z abP podane są w poszczególnych opisach technicznych. Zgodnie z ETAG 022 (Uszczelnienia zespolone) KERDI-LINE stanowi element systemu posiadającego europejską aprobatę techniczną (ETA = European Technical Assessment). Sprawdzone w połączeniu z KERDI-LINE, wyżej wymienione produkty Schlüter posiadają oznaczenie CE.

Widoczne powierzchnie ramki profilowej oraz kratki – w wersji zamkniętej lub perforowanej – wykonane są ze szczotkowanej, polerowanej na wysoki połysk stali nierdzewnej lub malowanej proszkowo stali nierdzewnej. Do ramki profilowej dostępne jest także zagłębienie na płytki o głębokości 17 mm. Ponadto oferujemy bezramkowy, niezależny od wysokości wspornik okładziny (KERDI-LINE-D).

Schlüter-KERDI-LINE-GTO to syfon brodzikowy z suchą klapą silikonową. Można go zastosować zamiast syfonu dwuczęściowego. Zapobiega on powstawaniu nieprzyjemnego zapachu, który może pojawiać się w rzadko użytkowanych systemach odpływowych (w łazienkach dla gości, mieszkaniach wakacyjnych itp.) w wyniku wysychania wody w syfonie. Dzięki wydajności przepływu wynoszącej co najmniej 0,4 l/s (zgodnie z DIN EN 1253) suchy syfon może na stałe zastąpić istniejący syfon i w razie potrzeby zapobiegać niedostatecznej wentylacji w systemie odpływowym (brak możliwości zastosowania w KERDI-LINE-F / -VS / -VOS).

Wskazówka:

KERDI-LINE-H i -V można zamontować jako kompletny system z dopasowaną płytą ze spadkiem Schlüter-KERDI-SHOWER-L ze zintegrowanym uszczelnieniem KERDI (patrz opis techniczny produktu 8.8). Zasadniczo możliwe jest położenie jastrychu ze spadkiem. Jastrych należy uszczelnić na powierzchni za pomocą Schlüter-KERDI (patrz opis techniczny produktu 8.1), DITRA (patrz opis techniczny produktu 6.1) lub -DITRA-HEAT (patrz opis techniczny produktu 6.4).

Jako uzupełnienie systemu umożliwiające przyłączenie do podłogi lub ściany dostępne są Schlüter-SHOWERPROFILE-S i -R (patrz opis techniczny produktu 14.1). Odpowiadający spadkowi powierzchni posadzki w prysznicu profil SHOWERPROFILE-S w kształcie klina idealnie nadaje się do powierzchni bocznych ścian prysznica. Otaczające prysznic ściany należy uszczelnić za pomocą Schlüter-KERDI (patrz opis techniczny produktu 8.1) lub wykonać, wykorzystując jako uszczelnienie Schlüter-KERDI-BOARD (patrz opis techniczny produktu 12.1).

Poniżej opisane są etapy wykonywania systemów odwodnienia liniowego.

Montaż w przypadku niewielkiej wysokości konstrukcji:

KERDI-LINE-H -H 50 G2 i -F są przeznaczone do użycia jako odwodnienie z poziomym odpływem na stropie międzykondygnacyjnym, przy czym KERDI-LINE-F dzięki swojej niewielkiej wysokości wynoszącej jedynie 60 mm jest szczególnie polecany przy remontach lub modernizacji. Jeżeli możliwe jest odwodnienie poprzez strop międzykondygnacyjny, dzięki np. KERDI-LINE-V można zrealizować wysokość montażową wynoszącą ≥ 24 mm.

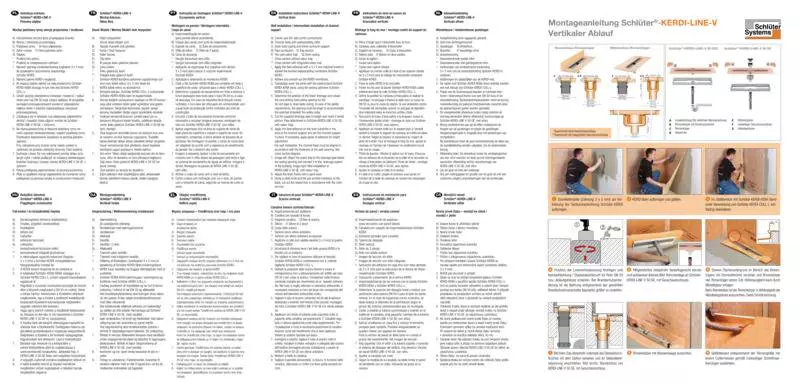

Schlüter-KERDI-LINE-V, -VS, -VOS

Odpływ pionowy

1. Ułożyć wspornik odpływu na równym podłożu o odpowiedniej wysokości. W celu wyrównania nierówności i dopasowania wysokości wspornik odpływu można także ustawić na warstwie wyrównawczej.

   W przypadku montażu ściennego korpus odpływu należy umiejscowić odpowiednio do grubości warstwy okładziny ściennej.

   W przypadku zabudowy środkowej należy nadać wspornikowi odpływu symetryczne wymiary za pomocą dołączonej listwy wypełniającej.

   Wskazówka: w celu polepszenia izolacji akustycznej w obszarze prysznica należy ułożyć matę tłumiącą KERDI-LINE-SR oraz umieścić pasek izolacji w obszarze brzegowym.

   Maty dźwiękochłonne należy układać luźno na styk na równym, stałym podłożu. Mata powinna być skierowana zadrukowaną stroną do góry. Aby uniknąć powstawania mostków akustycznych, styki można zakryć za pomocą odpowiedniej taśmy DITRA-SOUND-KB.

   Więcej szczegółów montażowych w sprawdzonych konstrukcjach systemowych – patrz podstawa planowania.

2. Korpus odpływu należy umieścić we wsporniku odpływu wraz z odpowiednio dociętą rurą odpływową, którą podłącza się do kanalizacji budynku. Następnie należy przeprowadzić kontrolę szczelności.
3. Obok zamontowanej w ten sposób odpływu KERDI-LINE-H, należy zainstalować płytę ze spadkiem -KERDI-SHOWER-LT/-LTS na właściwej wysokości, licując ją z górną krawędzią wspornika odpływu (patrz opis techniczny produktu 8.8). Ewentualnie można też ułożyć na odpowiedniej wysokości jastrych ze spadkiem i wyrównać go z górną krawędzią wspornika odpływu.
4. W celu zamocowania manszety KERDI na przylegające uszczelnienie powierzchniowe należy nanieść klej KERDI-COLL-L (patrz opis techniczny produktu 8.4) za pomocą kielni ząbkowanej 3 x 3 lub 4 x 4 mm i zatopić w nim manszetę KERDI na całej powierzchni.

   Zwracać uwagę na czas otwarcia kleju. Profesjonalnie wykonać przyłączenia do ścian, przyklejając taśmę uszczelniającą KERDI przy zastosowaniu kleju KERDI-COLL-L.

Korpusy odpływu do długości 120 cm są wykonane z głęboko tłoczonej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L). Od długości 130 cm są one produkowane z krawędziowanej, zespawanej i następnie wytrawionej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L). Korpusy odpływu są wyposażone w kołnierz z fabrycznie zamontowaną manszetą KERDI. Jest to mata uszczelniająca z miękkiego polietylenu, pokryta po obu stronach specjalną włókniną.

Obudowy odpływu w zależności od typu są wykonywane z polipropylenu (PP) o wysokiej odporności na uderzenia lub z akrylonitrylu-butadienu-styrenu (ABS).

Syfon wykonany jest z polipropylenu (PP) wzmocnionego włóknem szklanym.

Wspornik odpływu wykonany jest z odpornego na nacisk polistyrenu ekspandowanego (EPS).

Właściwości materiału i obszary stosowania

Według DIN EN 1253 „Odpływy w budynkach” korpusy odpływu, ramki oraz kratki posiadają klasyfikację K3. Dotyczy ona powierzchni, na których nie odbywa się ruch pojazdów: są to np. pomieszczenia narażone na wilgoć w budownictwie mieszkaniowym, domach seniora, hotelach, szkołach, w takich miejscach gdzie występują szeregowe umywalki i prysznice.

Korpusy odpływu, ramki i krtki są przystosowane do nacisku kół wózków inwalidzkich.

KERDI-LINE ze szczotkowanej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L) nadaje się w szczególności do stosowania w obszarach, gdzie oczekiwane są wysokie obciążenia mechaniczne lub chemiczne.

Nawet stal nierdzewna jakości 1.4404 nie jest odporna na wszystkie oddziaływania chemiczne, np. kwas solny lub fluorowodorowy albo pewne stężenia chloru lub solanki.

W niektórych przypadkach dotyczy to również basenów pływackich z wodą solankową lub morską. Możliwość zastosowania przewidywanego systemu odpływu podłogowego należy potwierdzić w szczególnych przypadkach, biorąc pod uwagę spodziewane obciążenia chemiczne, mechaniczne lub inne. Zrezygnować z agresywnych środków czyszczących.
