Schlüter-KERDI-LINE-H
Kompletny zestaw do poziomego odwodnienia liniowego
Centralny montaż na powierzchni podłogi lub w okolicach ściany: Schlüter-KERDI-LINE-H to produkt o wszechstronnym, uniwersalnym zastosowaniu. Ten poziomy zestaw odpływu podłogowego wyróżnia się przede wszystkim tym, że dzięki zintegrowanej manszecie KERDI można go niezawodnie przyłączyć do uszczelnienia zespolonego.
W skład zestawu wchodzą:
uszczelnienie narożne (do bocznego przyłączenia do ściany)
dwuczęściowy syfon
odpływ z manszetą uszczelniającą
obudowa odpływu
rura odpływowa
wspornik odpływu
przejście średnicy z DN 40 na DN 50 (tylko w przypadku KERDI-LINE-H 40)
Oczywiście oferujemy również pasujące kratki i ramki umożliwiające optymalne uzupełnienie zestawu odpływu podłogowego.
Schlüter-KERDI-LINE to wieloczęściowy, liniowy system odpływowy do budowy pryszniców bezbrodzikowych pokrytych płytkami ceramicznymi, kamieniem naturalnym lub inną okładziną.
Schlüter-KERDI-LINE-H z poziomym odpływem jest wyposażony w zintegrowany syfon i obudowę odpływu. Wysokość wsporników rynny:
DN 40 (40 mm) = 78 mm
DN 50 (50 mm) = 97 mm
W przypadku KERDI-LINE-H 50 i -H 40, w celu łatwego i szybkiego montażu korpus odpływu jest umieszczony w dopasowanym pod względem kształtu wsporniku odpływu z polistyrenu. W przypadku KERDI-LINE-V, -H 50 G2 i KERDI-LINE-F ze względu na budowę korpus odpływu i podstawa odpływu są połączone ze sobą na stałe.
KERDI-LINE znajduje uniwersalne zastosowanie w przypadku centralnego montażu w powierzchni podłogowej prysznica lub w obszarze ścian.
Wysokość wody w syfonie: 25 mm (DN 40) i 30 mm (DN 50)
Szerokość pokrywy z ramką: 74 mm (DN 40 / DN 50)
Długość odwodnienia liniowego KERDI-LINE-H, -H 50 G2 i -V, -VS, -V 50 G2:
od 50 do 180 cm (VOS = niecentralnie od 70 do 120 cm), w gradacji co 10 cm
Na umieszczonym dookoła kołnierzu korpusu odpływu przyklejona jest na stałe manszeta KERDI.
Służy ona do niezawodnego przyłączania korpusu odpływu z uszczelnieniem zespolonym zarówno w powierzchni posadzki, jak i przy połączeniu ze ścianami.
W ten sposób, w połączeniu z systemami uszczelniającymi Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT lub Schlüter-KERDI-BOARD oraz dedykowanymi klejami uszczelniającymi do systemu Schlüter-KERDI-COLL-L lub Schlüter-KERDI-FIX, uzyskujemy sprawdzone uszczelnienie zespolone z przyłączonym odwodnieniem liniowym.
Wskazówka: Schlüter-KERDI-LINE i konstrukcje ramek należy montować za pomocą klejów do płytek na bazie cementu. Niedozwolone jest stosowanie silikonu octowego przy odpływach, ramkach i kratkach.
KERDI-LINE to element systemowy zgodny z obowiązującą w Niemczech normą dot. uszczelnień DIN 18534, który w połączeniu z wymienionymi wyżej systemami Schlüter posiada ogólne świadectwo kontroli nadzoru budowlanego (abP).
Klasy oddziaływania wilgotności zgodnie z abP podane są w poszczególnych opisach technicznych. Zgodnie z ETAG 022 (Uszczelnienia zespolone) KERDI-LINE stanowi element systemu posiadającego europejską aprobatę techniczną (ETA = European Technical Assessment). Sprawdzone w połączeniu z KERDI-LINE, wyżej wymienione produkty Schlüter posiadają oznaczenie CE.
Schlüter-KERDI-LINE-GTO to syfon brodzikowy z suchą klapą silikonową. Można go zastosować zamiast syfonu dwuczęściowego. Zapobiega on powstawaniu nieprzyjemnego zapachu, który może pojawiać się w rzadko użytkowanych systemach odpływowych (w łazienkach dla gości, mieszkaniach wakacyjnych itp.) w wyniku wysychania wody w syfonie. Dzięki wydajności przepływu wynoszącej co najmniej 0,4 l/s (zgodnie z DIN EN 1253) suchy syfon może na stałe zastąpić istniejący syfon i w razie potrzeby zapobiegać niedostatecznej wentylacji w systemie odpływowym (brak możliwości zastosowania w KERDI-LINE-F / -VS / -VOS).
Wskazówka:
KERDI-LINE-H i -V można zamontować jako kompletny system z dopasowaną płytą ze spadkiem Schlüter-KERDI-SHOWER-L ze zintegrowanym uszczelnieniem KERDI (patrz opis techniczny produktu 8.8). Zasadniczo możliwe jest położenie jastrychu ze spadkiem. Jastrych należy uszczelnić na powierzchni za pomocą Schlüter-KERDI (patrz opis techniczny produktu 8.1), DITRA (patrz opis techniczny produktu 6.1) lub -DITRA-HEAT (patrz opis techniczny produktu 6.4).
Jako uzupełnienie systemu umożliwiające przyłączenie do podłogi lub ściany dostępne są Schlüter-SHOWERPROFILE-S i -R (patrz opis techniczny produktu 14.1). Odpowiadający spadkowi powierzchni posadzki w prysznicu profil SHOWERPROFILE-S w kształcie klina idealnie nadaje się do powierzchni bocznych ścian prysznica. Otaczające prysznic ściany należy uszczelnić za pomocą Schlüter-KERDI (patrz opis techniczny produktu 8.1) lub wykonać, wykorzystując jako uszczelnienie Schlüter-KERDI-BOARD (patrz opis techniczny produktu 12.1).
Izolacja akustyczna
W celu spełnienia wymagań dotyczących izolacji akustycznej zgodnie z DIN 4109, VDI 4100, ÖNORM B 8115-2 lub SIA 181 dostępna jest mata dźwiękochłonna Schlüter-KERDI-LINE-SR, która wraz ze sprawdzonymi wersjami zabudowy KERDI-LINE-H 40 i -H 50 spełnia wymagania dotyczące poziomu dźwięku odgłosu kroków i odgłosów instalacji oraz użytkowania. Bardziej szczegółowe informacje można znaleźć w podstawie planowania KERDI-LINE-SR.
Instalacja
Poniżej opisane są etapy wykonywania systemów odwodnienia liniowego.
Montaż w przypadku niewielkiej wysokości konstrukcji:
KERDI-LINE-H, -H 50 G2 i -F są przeznaczone do użycia jako poziome odwodnienie na stropie międzykondygnacyjnym, przy czym KERDI-LINE-F dzięki swojej niewielkiej wysokości wynoszącej jedynie 60 mm jest szczególnie polecany przy remontach lub modernizacji. Jeżeli możliwe jest odwodnienie poprzez strop międzykondygnacyjny, dzięki np. KERDI-LINE-V można zrealizować wysokość montażową wynoszącą ≥ 24 mm.

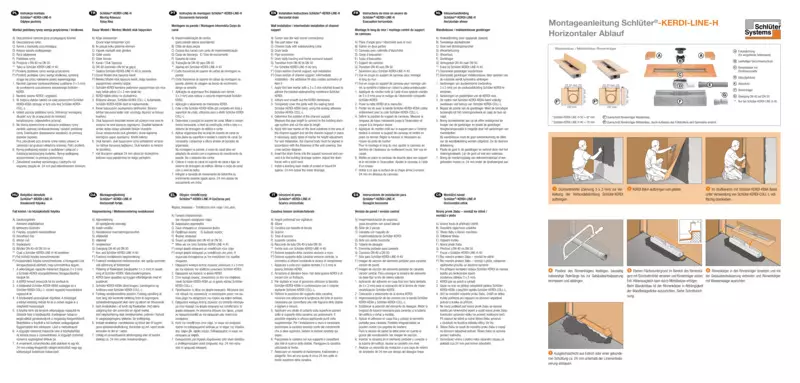

Schlüter-KERDI-LINE-H
Odpływ poziomy
Ułożyć wspornik odpływu na równym podłożu o odpowiedniej wysokości. W celu wyrównania nierówności i dopasowania wysokości wspornik odpływu można również precyzyjnie umiejscowić na odpowiednio gęsto ułożonych łatach zaprawy lub całopowierzchniowej warstwie wyrównującej.
W przypadku montażu ściennego korpus odpływu należy umiejscowić odpowiednio do grubości warstwy okładziny ściennej.
W przypadku zabudowy środkowej należy nadać wspornikowi odpływu symetryczne wymiary za pomocą dołączonej listwy wypełniającej.
Wskazówka: w celu polepszenia izolacji akustycznej w obszarze prysznica należy ułożyć matę tłumiącą KERDI-LINE-SR oraz umieścić pasek izolacji w obszarze brzegowym.
Maty dźwiękochłonne należy układać luźno na styk na równym, stałym podłożu. Mata powinna być skierowana zadrukowaną stroną do góry. Aby uniknąć powstawania mostków akustycznych, styki można zakleić taśmą do ich przykrywania Schlüter-DITRA-SOUND-KB.
Więcej szczegółów montażowych w sprawdzonych konstrukcjach systemowych – zgodnie z wymaganiami w zakresie izolacji akustycznej odpowiednich norm i wytycznych – patrz podstawa planowania.
Korpus odpływu należy umieścić we wsporniku odpływu wraz z odpowiednio dociętą rurą odpływową, którą podłącza się do systemu odpływowego budynku.
Następnie należy przeprowadzić kontrolę szczelności.
Następnie, obok zamontowanego w ten sposób odpływu KERDI-LINE-H, należy zainstalować płytę ze spadkiem Schlüter-KERDI-SHOWER-LT/ -LTS na odpowiednio nośnej warstwie wyrównującej z jastrychu lub na podsypce na właściwej wysokości, w sposób zlicowany z górną krawędzią wspornika odpływu (patrz opis techniczny produktu 8.8).
Ewentualnie można też ułożyć na odpowiedniej wysokości jastrych ze spadkiem i wyrównać go z górną krawędzią wspornika odpływu.
W celu zamocowania manszety KERDI na przylegające uszczelnienie powierzchniowe należy nanieść klej KERDI-COLL-L (patrz opis techniczny produktu 8.4) za pomocą kielni ząbkowanej 3 x 3 lub 4 x 4 mm i zatopić w nim manszetę KERDI na całej powierzchni.
Zwracać uwagę na czas otwarcia kleju. Profesjonalnie wykonać przyłączenia do ścian, przyklejając taśmę uszczelniającą KERDI przy zastosowaniu kleju KERDI-COLL-L.
Materiał
Korpusy odpływu do długości 120 cm są wykonane z głęboko tłoczonej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L). Od długości 130 cm są one produkowane z krawędziowanej, zespawanej i następnie wytrawionej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L). Korpusy odpływu są wyposażone w kołnierz z fabrycznie zamontowaną manszetą KERDI. Jest to mata uszczelniająca z miękkiego polietylenu, pokryta po obu stronach specjalną włókniną.
Obudowy odpływu w zależności od typu są wykonywane z polipropylenu (PP) o wysokiej odporności na uderzenia lub z akrylonitrylu-butadienu-styrenu (ABS).
Syfon wykonany jest z polipropylenu (PP) wzmocnionego włóknem szklanym.
Wspornik odpływu wykonany jest z odpornego na nacisk polistyrenu ekspandowanego (EPS).
Właściwości materiału i obszary stosowania
Według DIN EN 1253 „Odpływy w budynkach” korpusy odpływu, ramki oraz kratki posiadają klasyfikację K3. Dotyczy ona powierzchni, na których nie odbywa się ruch pojazdów: są to np. pomieszczenia narażone na wilgoć w budownictwie mieszkaniowym, domach seniora, hotelach, szkołach, w takich miejscach gdzie występują szeregowe umywalki i prysznice.
Korpusy odpływu, ramki i krtki są przystosowane do nacisku kół wózków inwalidzkich.
KERDI-LINE ze szczotkowanej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L) nadaje się w szczególności do stosowania w obszarach, gdzie oczekiwane są wysokie obciążenia mechaniczne lub chemiczne.
Nawet stal nierdzewna jakości 1.4404 nie jest odporna na wszystkie oddziaływania chemiczne, np. kwas solny lub fluorowodorowy albo pewne stężenia chloru lub solanki.
W niektórych przypadkach dotyczy to również basenów pływackich z wodą solankową lub morską. Możliwość zastosowania przewidywanego systemu odpływu podłogowego należy potwierdzić w szczególnych przypadkach, biorąc pod uwagę spodziewane obciążenia chemiczne, mechaniczne lub inne. Zrezygnować z agresywnych środków czyszczących.
Konserwacja i pielęgnacja
Okresowe czyszczenie syfonu i korpusu odpływu będzie łatwe dzięki dołączonej do zestawu, doskonale przystosowanej do tego celu szczotce do której zalączona jest instrukcja.
Wszystkie stosowane środki czyszczące nie mogą zawierać kwasu solnego i kwasu fluorowodorowego.
Aby uniknąć osiadania na profilu rdzy powstającej na innych przedmiotach, należy unikać kontaktu z innymi metalami, np. zwykłą stalą. Dotyczy to także narzędzi takich jak szpachle lub wełna stalowa do usuwania np. resztek zaprawy.
W przypadku delikatnych powierzchni licowych (w szczególności EP = stali nierdzewnej polerowanej na wysoki połysk) nie należy stosować środków czyszczących mogących zarysować powierzchnię.
W razie potrzeby zalecamy stosowanie czyszczącej pasty polerskiej do stali nierdzewnej Schlüter-CLEAN-CP.
