Schlüter-KERDI-LINE-F  Kompletny zestaw do poziomego odwodnienia liniowego

Dzięki wysokościom konstrukcji wynoszącym zaledwie 60 lub 97 mm poziomy zestaw odpływowy Schlüter-KERDI-LINE-F szczególnie przydaje się podczas remontów i modernizacji. Odwodnienie liniowe do pryszniców bezbrodzikowych można zamontować zarówno pośrodku powierzchni, jak i w obszarze ściany, a zintegrowana manszeta uszczelniająca Schlüter-KERDI pozwala na niezawodne podłączenie go do uszczelnienia zespolonego.

W skład zestawu wchodzą:

  • uszczelnienie narożne (do bocznego przyłączenia do ściany)
  • korpus odpływu z manszetą uszczelniającą i podstawą rynny
  • uszczelka wargowa
  • odpływ z syfonem brodzikowym

Oferujemy również dopasowane kombinacje kratek i ramek, np. KERDI-LINE-STYLE lub KERDI-LINE-A.


Schlüter-KERDI-LINE-F  Kompletny zestaw do poziomego odwodnienia liniowego

Zdjęcie produktowe KERDI-LINE-F 1©Schlüter-Systems KG
Zdjęcie produktowe KERDI-LINE-F 2©Schlüter-Systems KG
Zdjęcie produktowe KERDI-LINE-F 3©Schlüter-Systems KG
Zdjęcie produktowe KERDI-LINE-F 4©Schlüter-Systems KG
Zdjęcie produktowe KERDI-LINE-F 5©Schlüter-Systems KG
Rysunek przekrojowy KERDI-LINE-F 1©Schlüter-Systems KG
Rysunek przekrojowy KERDI-LINE-F 2©Schlüter-Systems KG
zoom_out_map search
Zdjęcie produktowe KERDI-LINE-F 1
Zdjęcie produktowe KERDI-LINE-F 2
Zdjęcie produktowe KERDI-LINE-F 3
Zdjęcie produktowe KERDI-LINE-F 4
Zdjęcie produktowe KERDI-LINE-F 5
Rysunek przekrojowy KERDI-LINE-F 1
Rysunek przekrojowy KERDI-LINE-F 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Ogólne informacje o produktach

Schlüter-KERDI-LINE to wieloczęściowy, liniowy system odpływowy do budowy pryszniców bezbrodzikowych pokrytych płytkami ceramicznymi, kamieniem naturalnym lub inną okładziną.

Składa się on z głęboko tłoczonego korpusu odpływu oraz pokrywy / konstrukcji ramkowej, którą można bezstopniowo dopasować do grubości okładziny podłogowej za pomocą dołączonej w zestawie pomocy montażowej. Konstrukcje ramek wykonane są w dwóch wersjach: jako ramka profilowa ze szczotkowaną, polerowaną na wysoki połysk lub lakierowaną proszkowo powierzchnią licową o szerokości 10 mm bądź jako ramka konturowa.

Schlüter-KERDI-LINE-F z czołowym poziomym odpływem jest wyposażony w syfon zintegrowany z obudową odpływu.

Wydajność odpływu:

  • 0,45 l/s

Wysokość wody w syfonie:

  • 25 mm

Wysokość wspornika odpływu:

  • DN 40 = 60 mm

W przypadku KERDI-LINE-H 50 i -H 40, w celu łatwego i szybkiego montażu korpus odpływu jest umieszczony w dopasowanym pod względem kształtu wsporniku odpływu z polistyrenu. W przypadku KERDI-LINE-V, -H 50 G2 i KERDI-LINE-F ze względu na budowę korpus odpływu i podstawa odpływu są połączone ze sobą na stałe.

KERDI-LINE znajduje uniwersalne zastosowanie w przypadku centralnego montażu w powierzchni podłogowej prysznica lub w obszarze ścian.

Długość odwodnienia liniowego KERDI-LINE-F:

  • od 50 cm do 120 cm, w gradacji co 10 cm

Na umieszczonym dookoła kołnierzu korpusu odpływu przyklejona jest na stałe manszeta KERDI.

Służy ona do niezawodnego przyłączania korpusu odpływu z uszczelnieniem zespolonym zarówno w powierzchni posadzki, jak i przy połączeniu ze ścianami.

W ten sposób, w połączeniu z systemami uszczelniającymi Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT lub Schlüter-KERDI-BOARD oraz dedykowanymi klejami uszczelniającymi do systemu Schlüter-KERDI-COLL-L lub Schlüter-KERDI-FIX, uzyskujemy sprawdzone uszczelnienie zespolone z przyłączonym odwodnieniem liniowym.

Wskazówka: Schlüter-KERDI-LINE i konstrukcje ramek należy montować za pomocą klejów do płytek na bazie cementu. Niedozwolone jest stosowanie silikonu octowego przy odpływach, ramkach i kratkach.

KERDI-LINE to element systemowy zgodny z obowiązującą w Niemczech normą dot. uszczelnień DIN 18534, który w połączeniu z wymienionymi wyżej systemami Schlüter posiada ogólne świadectwo kontroli nadzoru budowlanego (abP).

Klasy oddziaływania wilgotności zgodnie z abP podane są w poszczególnych opisach technicznych. Zgodnie z ETAG 022 (Uszczelnienia zespolone) KERDI-LINE stanowi element systemu posiadającego europejską aprobatę techniczną (ETA = European Technical Assessment). Sprawdzone w połączeniu z KERDI-LINE, wyżej wymienione produkty Schlüter posiadają oznaczenie CE.

Schlüter-KERDI-LINE-GTO to syfon brodzikowy z suchą klapą silikonową. Można go zastosować zamiast syfonu dwuczęściowego. Zapobiega on powstawaniu nieprzyjemnego zapachu, który może pojawiać się w rzadko użytkowanych systemach odpływowych (w łazienkach dla gości, mieszkaniach wakacyjnych itp.) w wyniku wysychania wody w syfonie. Dzięki wydajności przepływu wynoszącej 0,45 l/s (zgodnie z DIN EN 1253) suchy syfon może na stałe zastąpić istniejący syfon i w razie potrzeby zapobiegać niedostatecznej wentylacji w systemie odpływowym (brak możliwości zastosowania w KERDI-LINE-F / -VS / -VOS).

Wskazówka:

w przypadku KERDI-LINE-H 50 G2, -V 50 G2 u KERDI-LINE-F w zależności od konstrukcji i kształtu odpływu konieczne może być ułożenie jastrychu ze spadkiem. Jastrych należy uszczelnić na powierzchni za pomocą Schlüter-DITRA (patrz opis techniczny produktu 6.1) lub -DITRA-HEAT.

Jako uzupełnienie systemu umożliwiające przyłączenie do podłogi lub ściany dostępne są Schlüter-SHOWERPROFILE-S i -R (patrz opis techniczny produktu 14.1). Odpowiadający spadkowi powierzchni posadzki w prysznicu profil SHOWERPROFILE-S w kształcie klina idealnie nadaje się do powierzchni bocznych ścian prysznica. Otaczające prysznic ściany należy uszczelnić za pomocą Schlüter-KERDI (patrz opis techniczny produktu 8.1) lub wykonać, wykorzystując jako uszczelnienie Schlüter-KERDI-BOARD (patrz opis techniczny produktu 12.1).

Montaż w przypadku niewielkiej wysokości konstrukcji:

KERDI-LINE-H -H 50 G2 i -F są przeznaczone do użycia jako odwodnienie z poziomym odpływem na stropie międzykondygnacyjnym, przy czym KERDI-LINE-F dzięki swojej niewielkiej wysokości wynoszącej jedynie 60 mm jest szczególnie polecany przy remontach lub modernizacji. Jeżeli możliwe jest odwodnienie poprzez strop międzykondygnacyjny, dzięki np. KERDI-LINE-V można zrealizować wysokość montażową wynoszącą ≥ 24 mm.

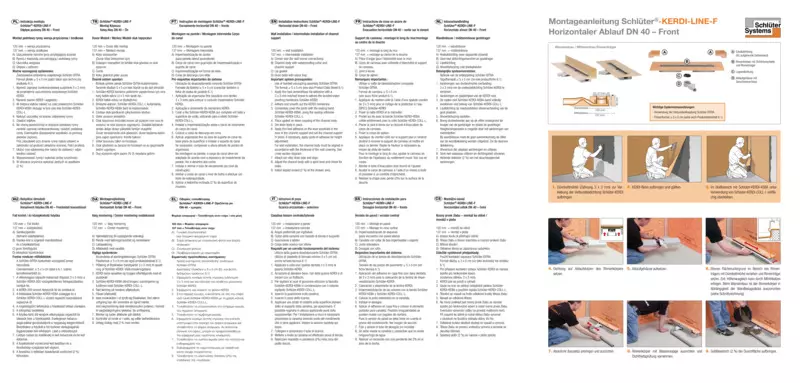

Schlüter-KERDI-LINE-F

Poziomy czołowy odpływ do niewielkiej wysokości konstrukcji

  1. Dołączona uszczelka lamelowa jest umieszczana na króćcu odpływowym korpusu (należy zwrócić uwagę na położenie).
  2. Następnie założyć obudowę odpływu.
  3. Na równe i wypoziomowane podłoże nałożyć zaprawę cienkowarstwową i umieścić na niej wspornik odpływu. W celu wyrównania nierówności i dopasowania wysokości wspornik odpływu można również precyzyjnie umiejscowić na plackach zaprawy lub całopowierzchniowej warstwie wyrównującej. W przypadku montażu ściennego korpus odpływu należy umiejscowić odpowiednio do grubości warstwy okładziny ściennej. W przypadku zabudowy środkowej należy nadać wspornikowi odpływu symetryczne wymiary za pomocą dołączonej listwy wypełniającej.
  4. Następnie podłączyć obudowę odpływu do instalacji kanalizacyjnej budynku za pomocą odpowiednio dopasowanej rury. Potem wypoziomować odpływ za pomocą poziomnicy i przeprowadzić próbę szczelności.
  5. Następnie ułożyć jastrych ze spadkiem 2% na powierzchni prysznicowej wokół precyzyjnie zamontowanego i wypoziomowanego KERDI-LINE-F.
  6. Gdy powierzchnia jastrychu jest gotowa do chodzenia, za pomocą zaprawy cienkowarstwowej (zalecana kielnia ząbkowana 3 x 3 mm lub 4 x 4 mm) wkleić matę DITRA.

    Format płytki układanej na macie DITRA musi wynosić co najmniej 5 x 5 cm (zobacz również opis techniczny produktu 6.1).

  7. W celu zamocowania manszety KERDI na przylegające uszczelnienie powierzchniowe należy nanieść klej uszczelniający KERDI-COLL-L (patrz opis techniczny 8.4) za pomocą kielni ząbkowanej 3 x 3 lub 4 x 4 mm i zatopić w nim manszetę KERDI na całej powierzchni. Zwracać uwagę na czas otwarcia kleju. Przyłączenia do ścian należy fachowo obrobić, przyklejając taśmę uszczelniającą KERDI-KEBA przy zastosowaniu kleju KERDI-COLL-L.

Montaż przy pionowej ścianie bocznej

  1. Przyciąć manszetę KERDI do kształtu narożnika.
  2. Szczelnie przykleić manszetę KERDI za pomocą KERDI-COLL-L. Dociąć wchodzący w zakres dostawy narożnik wewnętrzny Schlüter-KERDI-KERECK.
  3. Następnie przykleić go za pomocą KERDI-COLL-L.

Korpusy odpływu do długości 120 cm są wykonane z głęboko tłoczonej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L). Korpusy odpływu są wyposażone w kołnierz z fabrycznie zamontowaną manszetą KERDI. Jest to mata uszczelniająca z miękkiego polietylenu, pokryta po obu stronach specjalną włókniną.

Obudowy odpływu w zależności od typu są wykonywane z polipropylenu (PP) o wysokiej odporności na uderzenia lub z akrylonitrylu-butadienu-styrenu (ABS).

Syfon wykonany jest z polipropylenu (PP) wzmocnionego włóknem szklanym.

Wspornik odpływu wykonany jest z odpornego na nacisk polistyrenu ekspandowanego (EPS).

Właściwości materiału i obszary stosowania

Według DIN EN 1253 „Odpływy w budynkach” korpusy odpływu, ramki oraz kratki posiadają klasyfikację K3. Dotyczy ona powierzchni, na których nie odbywa się ruch pojazdów: są to np. pomieszczenia narażone na wilgoć w budownictwie mieszkaniowym, domach seniora, hotelach, szkołach, w takich miejscach gdzie występują szeregowe umywalki i prysznice.

Korpusy odpływu, ramki i krtki są przystosowane do nacisku kół wózków inwalidzkich.

KERDI-LINE ze szczotkowanej stali nierdzewnej V4A (nr materiału 1.4404 = AISI 316L) nadaje się w szczególności do stosowania w obszarach, gdzie oczekiwane są wysokie obciążenia mechaniczne lub chemiczne.

Nawet stal nierdzewna jakości 1.4404 nie jest odporna na wszystkie oddziaływania chemiczne, np. kwas solny lub fluorowodorowy albo pewne stężenia chloru lub solanki.

W niektórych przypadkach dotyczy to również basenów pływackich z wodą solankową lub morską. Możliwość zastosowania przewidywanego systemu odpływu podłogowego należy potwierdzić w szczególnych przypadkach, biorąc pod uwagę spodziewane obciążenia chemiczne, mechaniczne lub inne. Zrezygnować z agresywnych środków czyszczących.

Okresowe czyszczenie syfonu i korpusu odpływu będzie łatwe dzięki dołączonej do zestawu, doskonale przystosowanej do tego celu szczotce do której zalączona jest instrukcja.

Wszystkie stosowane środki czyszczące nie mogą zawierać kwasu solnego i kwasu fluorowodorowego.

Aby uniknąć osiadania na profilu rdzy powstającej na innych przedmiotach, należy unikać kontaktu z innymi metalami, np. zwykłą stalą. Dotyczy to także narzędzi takich jak szpachle lub wełna stalowa do usuwania np. resztek zaprawy.

W przypadku delikatnych powierzchni licowych (w szczególności EP = stali nierdzewnej polerowanej na wysoki połysk) nie należy stosować środków czyszczących mogących zarysować powierzchnię.

W razie potrzeby zalecamy stosowanie czyszczącej pasty polerskiej do stali nierdzewnej Schlüter-CLEAN-CP.
