Schlüter-KERDI-BOARD-WS  Kit lavabo per rubinetti da appoggio

Schlüter-KERDI-BOARD-WS e -WW sono elementi a incasso prefabbricati per la creazione di lavabi personalizzati con una superficie di appoggio per l'ingresso dell'acqua mediante raccordo di ingresso (non incluso) per il montaggio sul piano (Schlüter-KERDI-BOARD-WS) e per l'ingresso dell'acqua mediante raccordo di ingresso (non incluso) per il montaggio a parete (Schlüter-KERDI-BOARD-WW). I lavabi Schlüter-KERDI-BOARD possono essere rivestiti, senza ulteriori lavori di preparazione, direttamente con ceramica da posare con adesivo a letto sottile. Possono essere installati in sospensione utilizzando le apposite staffe a muro KERDI-BOARD-AB o preferibilmente a incasso in nicchie, angoli della parete o con l'aiuto di KERDI-BOARD da 50 mm (come piedi di appoggio), adattandosi individualmente e facilmente alle circostanze. (Vedi la relativa scheda tecnica 12.1) Nel kit di fornitura è già incluso un adattatore per lo scarico con tassello elastico di tenuta integrato KERDI con filettatura di raccordo 11/4“ per una facile connessione a sifoni normalmente reperibili in commercio. I pezzi angolari preformati KERDI-KERS, in dotazione nel kit di fornitura, permettono un facile e sicuro raccordo impermeabilizzato verso la parete adiacente.

Gli Schlüter-WASHBASINPROFILE sono prodotti in più parti per il rivestimento dei bordi laterali del lavabo, nonché un profilo perimetrale per il frontale del lavabo versione WS, che possono essere utilizzati in alternativa alla piastrellatura nel rivestimento del lavabo.

L'acqua defluisce verso l'adattatore attraverso i profili di deflusso KERDI-LINE-VARIO, disponibili in due design, -COVE e -WAVE con una vasta gamma di finiture. Si possono accorciare alla lunghezza desiderata e regolare in altezza. Vengono forniti con due appositi terminali di chiusura. (Vedi la relativa scheda tecnica 8.10.)

Il profilo di design Schlüter-KERDI-LINE-INCOVE può essere utilizzato in combinazione con il lavabo versione WS per creare un elegante sistema di drenaggio a fessura. Il profilo prefabbricato con terminali saldati può essere utilizzato fino a uno spessore delle piastrelle di 11 mm. Per le piastrelle più spesse, il profilo può essere accorciato in modo variabile e può essere dotato dei terminali in dotazione.

Per illuminare il vostro lavabo potete scegliere tra le varie soluzioni della gamma di illuminazione a LED LIPROTEC.

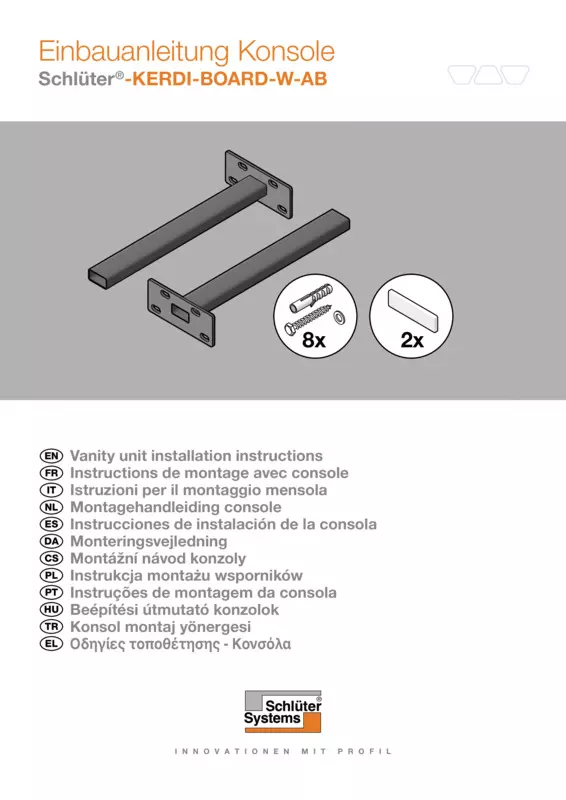

Installazione sospesa di KERDI-BOARD-WS con staffe a muro disponibili a richiesta:

Attenzione: Il supporto di fissaggio deve essere piano, a piombo e deve garantire una adeguata distribuzione del carico.

1. Il lavabo KERDI-BOARD-WS può essere adattato in base alle esigenze del sito di installazione (secondo la scheda tecnica).
2. La posizione dei fori per il fissaggio delle staffe a muro viene determinata con l'aiuto di una dima inclusa nel kit di fornitura.
3. Sulla parte posteriore del lavabo va applicato un quantitativo sufficiente di collante sigillante KERDI-FIX. Successivamente, il lavabo viene fatto scivolare sulle staffe che si innestano negli appositi spazi e viene spinto verso il muro garantendo un solido incollaggio dello stesso.
4. L'impermeabilizzazione avviene attraverso l'incollaggio dei tasselli di tenuta KERDI-KERS, inclusi nella fornitura, utilizzando l'adesivo bicomponente KERDI-COLL (non incluso nella fornitura).
5. L'adattatore di scarico viene ulteriormente fissato con KERDI-FIX nella zona passante.

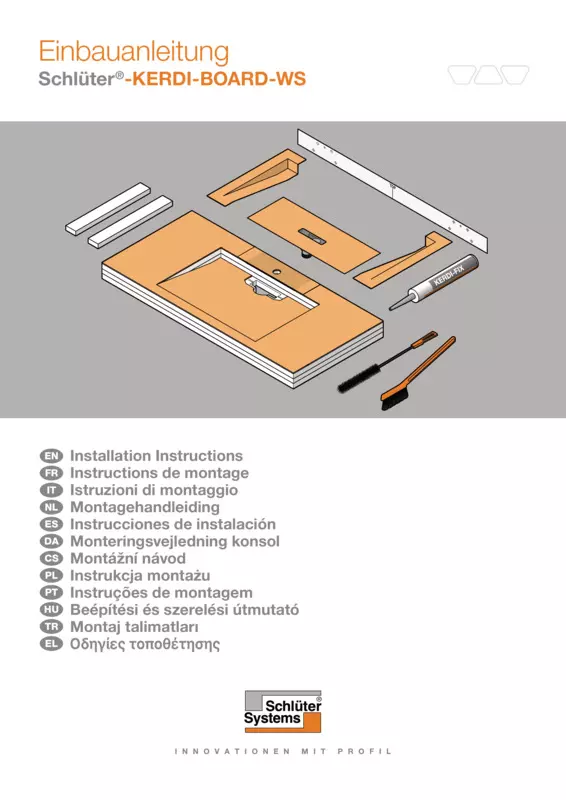

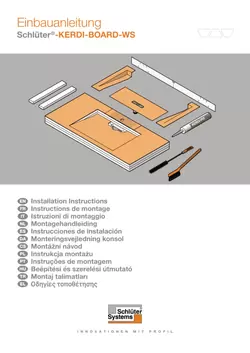

KERDI-BOARD-WS  - Installazione free standing su piedi o installazione a nicchia tra pareti:

1. Determinare l'altezza di installazione secondo la scheda tecnica.
2. Il lavabo KERDI-BOARD può essere adattato in base alle esigenze del sito di installazione, secondo la scheda tecnica. Per l'installazione free standing si utilizzano due piedi d'appoggio in KERDI-BOARD con almeno 50 mm di spessore. Questi vanno installati a destra e a sinistra, dove possono essere collocati liberamente nello spazio tra la vaschetta inclinata e i bordi esterni.
3. Non è necessario prendere in considerazione il sifone, poiché il raccordo di deflusso è sufficientemente lontano dalla parete.
4. I singoli componenti vengono saldamente incollati tra di loro con l'utilizzo di KERDI-FIX, incluso nella fornitura. I pezzi di riempimento inclusi nel kit vengono inseriti per tamponare gli spazi vuoti predisposti per un fissaggio a staffa.
5. L'impermeabilizzazione si ottiene con il collante Schlüter KERDI-COLL (non incluso nella fornitura). L'adattatore di scarico viene ulteriormente fissato con KERDI-FIX nella zona passante.
6. In caso di montaggio a nicchia, va garantito un appoggio minimo di 20 mm di larghezza per tutta la profondità del lavabo.
7. Prima di procedere alla piastrellatura, si consiglia di preparare la piastrella nell'area del rubinetto e di praticare un foro adeguato con una punta diamantata (non inclusa nella fornitura).

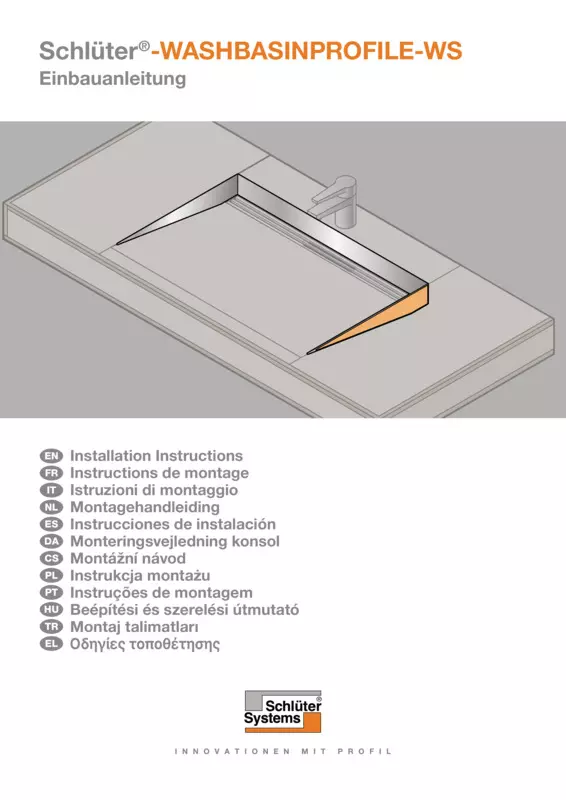

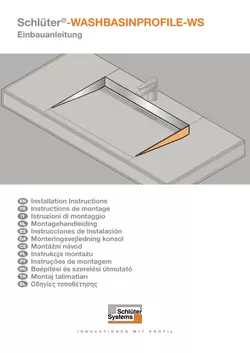

Schlüter-WASHBASIN - Lavorazione dei profili pendenziati per KERDI-BOARD-WS:

1. Applicare innanzitutto un adesivo per piastrelle adatto e incollare la piastrella nell'area del rubinetto. Prima di procedere alla piastrellatura, si consiglia di preparare la piastrella nell'area del rubinetto e di praticare un foro adeguato con una punta diamantata (non inclusa nella fornitura).
2. Collocare WASHBASIN-R sul collante per piastrelle ancora umido sul lato anteriore e allinearlo alla piastrella superiore.
3. Posizionare le piastrelle sulla superficie di supporto e premere leggermente per garantire una buona adesione.
4. I profili WASHBASIN-S vanno pressati sulle superfici laterali sull'adesivo per piastrelle ancora umido e allineati con cura in modo che siano diritti e in piano.
5. Assicurarsi che il bordo superiore del profilo sia a filo con la superficie della piastrella sovrastante.
6. Le restanti superfici del lavabo devono essere piastrellate.

Schlüter-KERDI-LINE-INCOVE - Installazione del profilo per KERDI-BOARD-WS:

1. Posizionare il profilo di deflusso INCOVE senza collante per piastrelle nella posizione finale nel collare per la regolazione dell'altezza per determinare le dimensioni della piastrella del pavimento.
2. Se la piastrella prescelta ha uno spessore > 11 mm, il profilo deve essere accorciato di conseguenza e i terminali in dotazione devono essere montati su entrambi i lati.
3. Il profilo di deflusso INCOVE deve essere installato con l'adesivo per piastrelle.
4. Le strisce di XPS fornite devono essere incollate alla parte superiore del profilo utilizzando il nastro biadesivo già applicato.
5. Le piastrelle del piano devono essere installate saldamente utilizzando un adesivo per piastrelle adatto.
6. Le restanti superfici del lavabo devono essere piastrellate.

Nota:

Il profilo di deflusso Schlüter-INCOVE non è compatibile con i profili pendenziati Schlüter.

Quando si utilizzano i profili di deflusso COVE e WAVE, è necessario rispettare le indicazioni di utilizzo riportate nella scheda tecnica 8.10.

Le Schlüter-KERDI-BOARD-WS e -WW sono strutture a sandwich costituite da quattro strati di polistirene XPS estruso con uno spessore di 28 mm, 2 x 25 mm e 5 mm (KERDI-BOARD-WW) o 28 mm, 27 mm, 25 mm e 5 mm (KERDI-BOARD-WS). I pannelli da 28 mm e da 5 mm sono ricoperti su entrambi i lati da uno strato indurente e da un tessuto non tessuto. Questo permette un perfetto ancoraggio dell'adesivo o dei materiali di finitura spatolabili. Una stampa con una griglia a maglia di 10 x 10 mm serve da guida per il taglio. I pannelli che formano il sandwich sono incollati saldamente tra di loro. Inoltre, KERDI-BOARD-WS ha uno strato di rinforzo integrato per stabilizzare il rubinetto.

Le staffe sono costituite da una flangia di 6 mm di spessore e da un tubo rettangolare 50 x 25 x 2 mm accuratamente saldato. Entrambi i pezzi sono in acciaio da costruzione zincato 235JR.

L'adattatore di collegamento è realizzato in PP (polipropilene) ultraresistente agli urti.

Il tassello KERDI saldato ed integrato nell'adattatore di collegamento e le sagome angolari prefabbricate KERDI-KERS per il collegamento al sistema di impermeabilizzazione sono in polietilene.

I profili pendenziati in acciaio inossidabile spazzolato V4A o in alluminio con verniciatura a polvere di alta qualità sono dotati di un rivestimento in tessuto non tessuto sul retro per l'ancoraggio al collante delle piastrelle.

Il profilo INCOVE e i terminali in dotazione sono realizzati in acciaio inossidabile V4A (AISI 316L / 1.4404) con superficie spazzolata.

Caratteristiche del materiale e campi di applicazione:

La superficie dei lavabi Schlüter-KERDI-BOARD è impermeabile e resistente alle sollecitazioni chimiche che normalmente agiscono sui rivestimenti ceramici. Nelle aree in cui occorre, è possibile realizzare un'impermeabilizzazione collaudata in combinazione con Schlüter-KERDI o KERDI-BOARD.

I lavabi KERDI-BOARD sono completamente planari e non soggetti ad alterazione o deterioramento, sono altamente stabili anche in caso di forti sollecitazioni termiche e in presenza di umidità su di un lato. Sono adatti alle più svariate applicazioni. È necessario verificare sempre la stabilità e le relative condizioni dei supporti.

Le staffe a muro possono essere utilizzate in vari modi, ad esempio in bagno come soluzione pratica per risparmiare spazio e dare al lavabo un aspetto ordinato. I lavabi KERDI-BOARD montati a parete possono essere utilizzati anche per creare installazioni per diversamente abili.

Sono realizzati in materiale robusto e si distinguono per l'elevata stabilità e durata.

Nota:

Una volta rivestiti con ceramica o pietra naturale, i lavabi KERDI-BOARD-WS e -WW possono reggere pesi fino ad un massimo di 50 kg, qualunque sia la variante di installazione.

I profili pendenziati WASHBASIN sono prodotti in una varietà di finiture diverse. In caso di particolari sollecitazioni chimiche o meccaniche si rende necessario valutare la possibilità di applicazione caso per caso. Per motivi di sintesi, qui di seguito vengono fornite solamente indicazioni sulle loro applicazioni tipiche.

I profili WASHBASIN S e -R con finitura TS (alluminio con finitura a rilievo) imitano la superficie della pietra naturale. La superficie in alluminio viene pretrattata e successivamente verniciata a polvere. Il colore non si altera col tempo, è resistente sia ai raggi UV che agli agenti atmosferici. I profili devono essere protetti da graffi e sfregamenti.

I profili WASHBASIN S e -R con superficie spazzolata sono particolarmente indicati per l’impiego in punti dove si prevedono elevate sollecitazioni meccaniche e chimiche, grazie all’utilizzo dell’acciaio inossidabile V4A (AISI 316L / 1.4404).

Si fa presente che persino l’acciaio inossidabile della qualità 1.4404 non è resistente a tutte le sollecitazioni chimiche, come nel caso di acido cloridrico o fluoridrico e a determinate concentrazioni di cloro e sale che eventualmente possono essere presenti in detergenti o in piscine. Nel caso di sollecitazioni particolari è quindi bene accertare sempre l’idoneità del prodotto prima del suo utilizzo.

Il profilo di deflusso KERDI-LINE-INCOVE in acciaio inossidabile spazzolato V4A (AISI 316L / 1.4404) è particolarmente adatto ad applicazioni che richiedono un'elevata resistenza meccanica e/o una elevata resistenza alle sollecitazioni chimiche, ad es. alle sostanze acide o alcaline dei detersivi. (Per approfondire le proprietà, vedi WASHBASIN-PROFIL in acciaio inossidabile spazzolato V4A)
