Posa galleggiante

Posa galleggiante: i sistemi Schlüter-TROBA assicurano un drenaggio affidabile ed una posa sicura delle piastrelle in esterno.

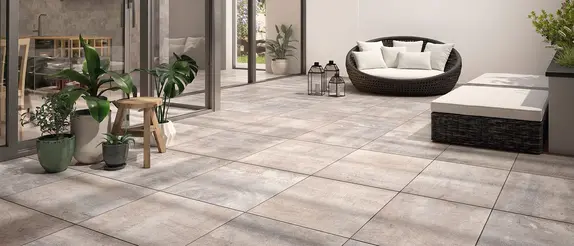

Terrazza con lastre installate con posa galleggiante e mobili da giardino

Eleganti pavimentazioni per balconi e terrazzi

Niente malta, niente collante, niente stucco. Le lastre in esterno vengono installate con posa galleggiante, quando poggiano direttamente su un letto di pietrisco o su un altro supporto adeguato, come piedini o anelli per posa a malta. Questo tipo di posa presenta molti vantaggi ed è facile da realizzare con i sistemi Schlüter-TROBA.

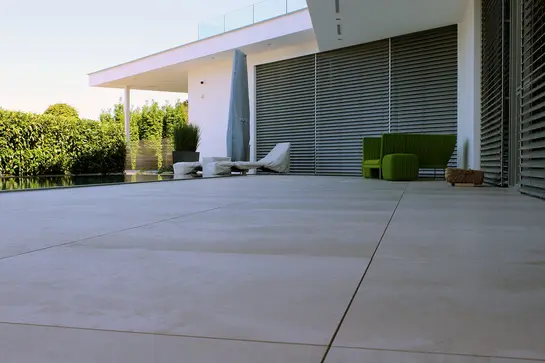

Terrazzo parzialmente rivestito con pavimenti di grande formato e piscina © Schlueter-Systems

Le soluzioni della gamma Schlüter-TROBA comprendono prodotti innovativi per i professionisti che realizzano pavimentazioni per giardini e architettura paesaggistica.

Terrazzo parzialmente rivestito con pavimenti di grande formato e piscina © Schlueter-Systems

I componenti della serie TROBA-LEVEL possono essere combinati liberamente tra di loro e consentono di livellare pendenze fino al 10% con una precisione millimetrica.

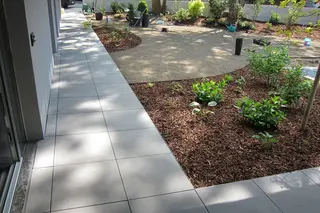

Striscia perimetrale di lastre grigio chiaro tra un'abitazione e l'aiuola adiacente © Schlueter-Systems

Il sistema ideale per bordi perfetti: le lastre installate con posa galleggiante sono state combinate con il profilo per il contenimento della ghiaia TROBA-LINE-TLK-E sul bordo dell'aiuola.

Cosa si intende per posa galleggiante?

La posa galleggiante non richiede un'adesione permanente tra il rivestimento e il supporto; a seconda del progetto, invece, le lastre vengono posizionate senza vincoli o appoggiate su un supporto adeguato, solo sugli angoli o su tutta la superficie. Questo tipo di posa è ideale se si intende realizzare un rivestimento per esterni in ceramica o pietra naturale su balconi, terrazzi o marciapiedi. Si ottiene così un rivestimento con fughe aperte, che può essere rimosso in qualsiasi momento. L'acqua dalla superficie scorre attraverso le fughe verso l'impermeabilizzazione sottostante, da qui viene drenata attraverso un sistema di drenaggio in pendenza. Un fattore decisivo per garantire l'impermeabilizzazione e il drenaggio è la preparazione professionale del supporto.

Esistono tre possibili metodi di realizzazione per la posa galleggiante di un pavimento:

Posa su letto di pietrisco

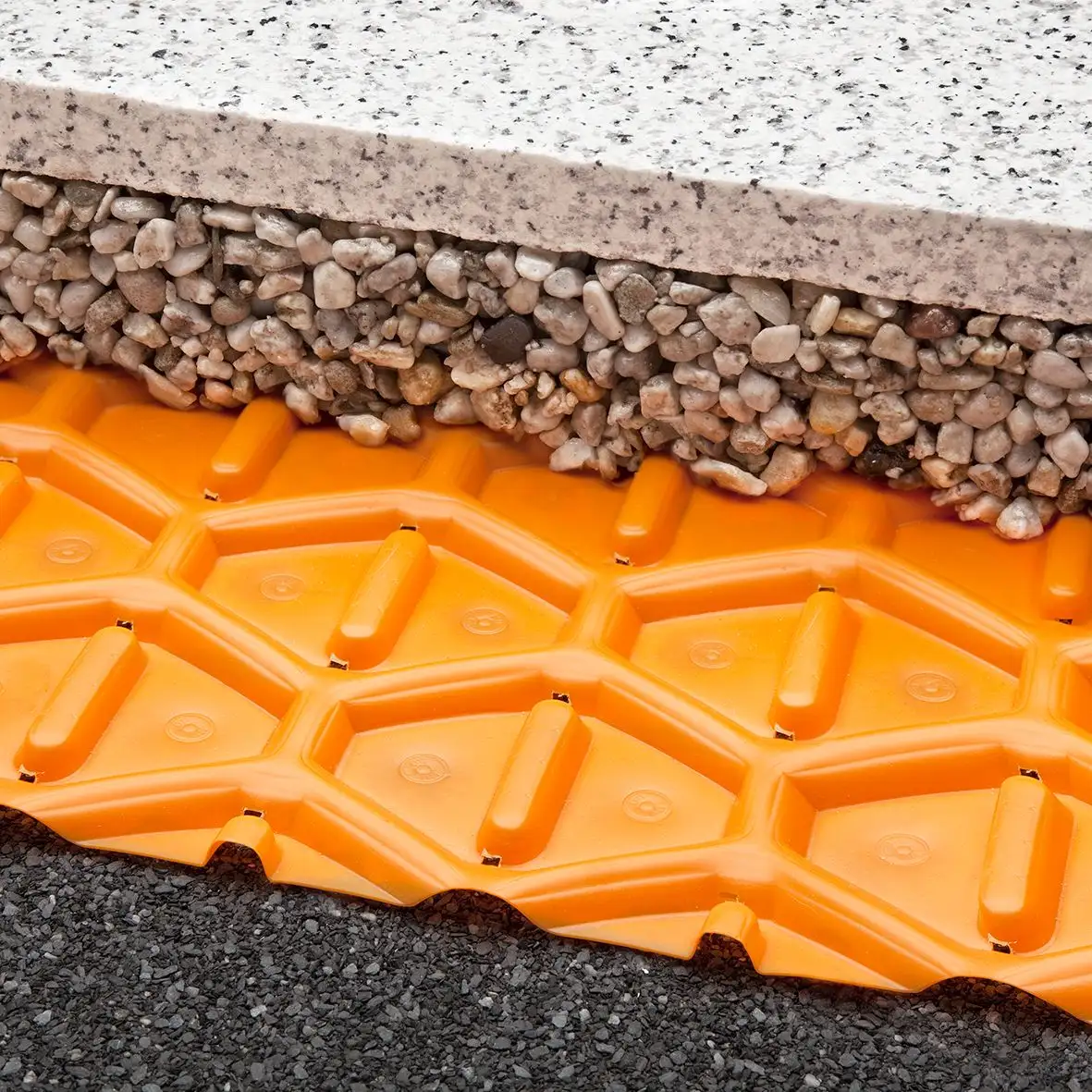

Lastra posata su letto di pietrisco

Con questa soluzione, le lastre poggiano direttamente su uno strato compatto di ghiaia o pietrisco.

Posa su punti di malta

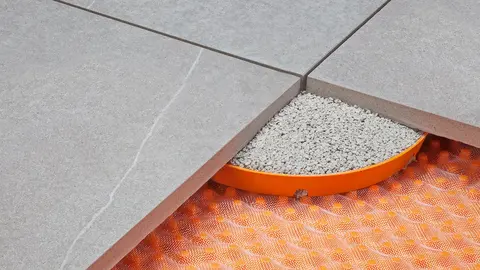

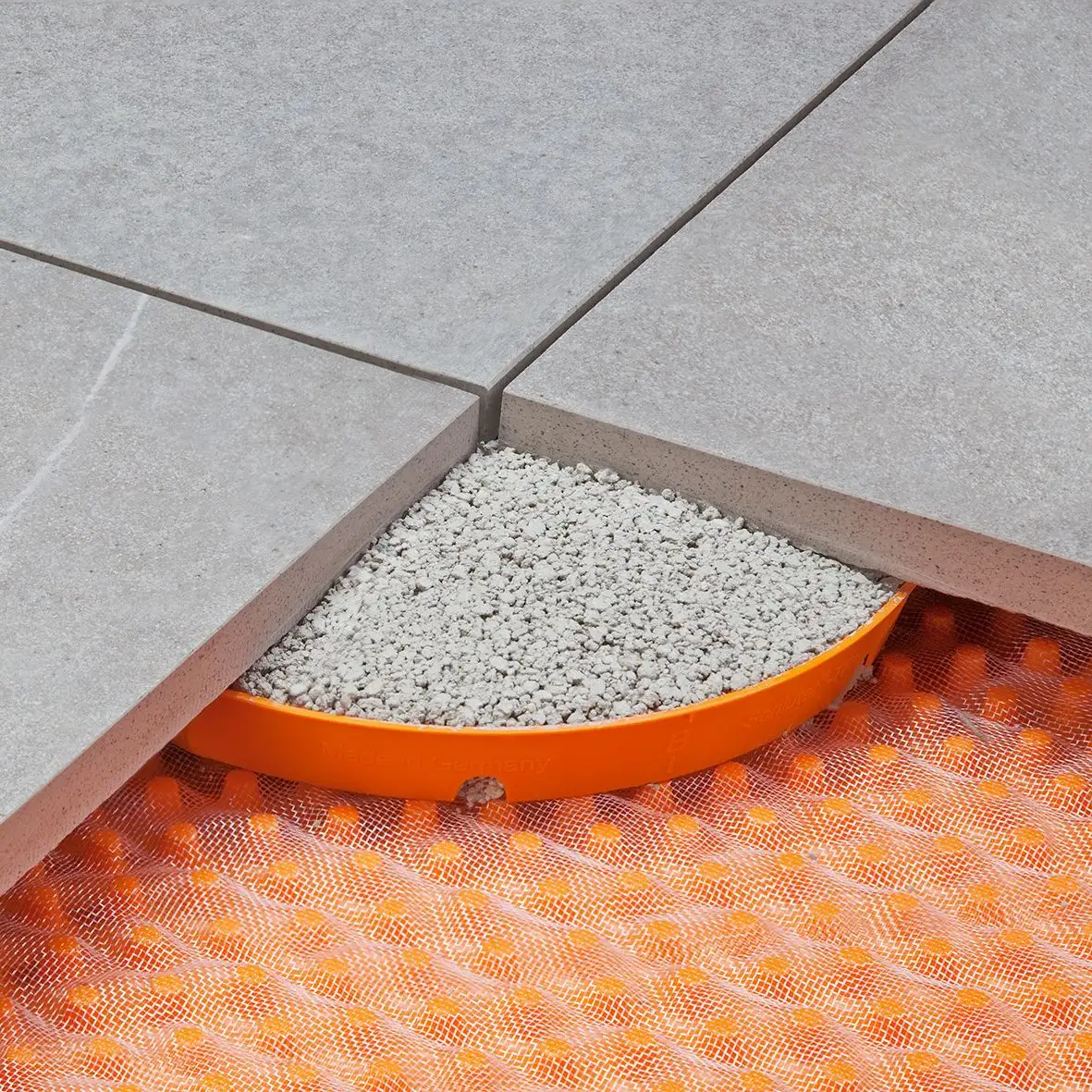

Tre lastre posate ad angolo su un anello per posa a malta © Schlueter-Systems

Con questa soluzione costruttiva, gli anelli per posa a malta o “a cassero” servono come supporto per la posa delle lastre.

Posa su piedini

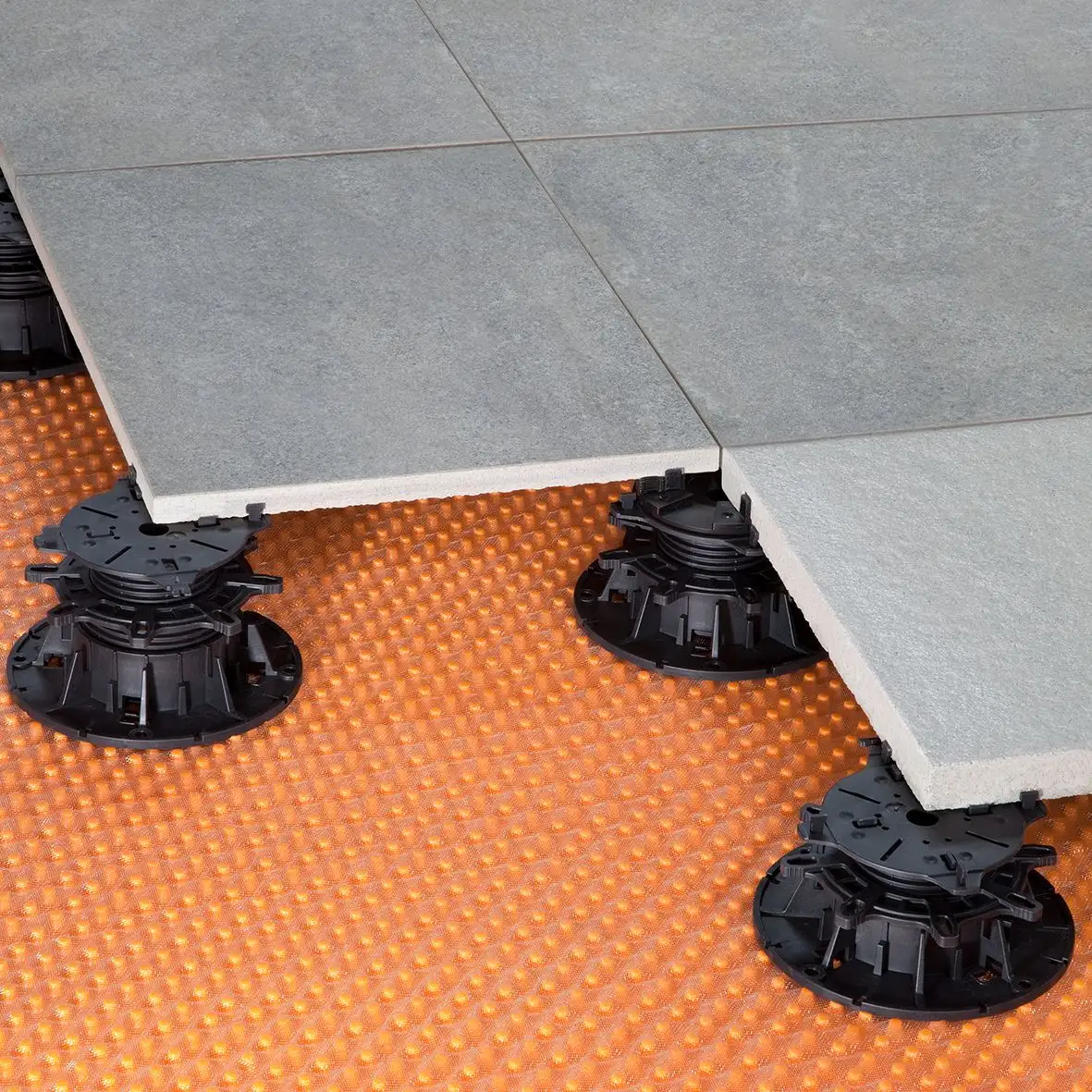

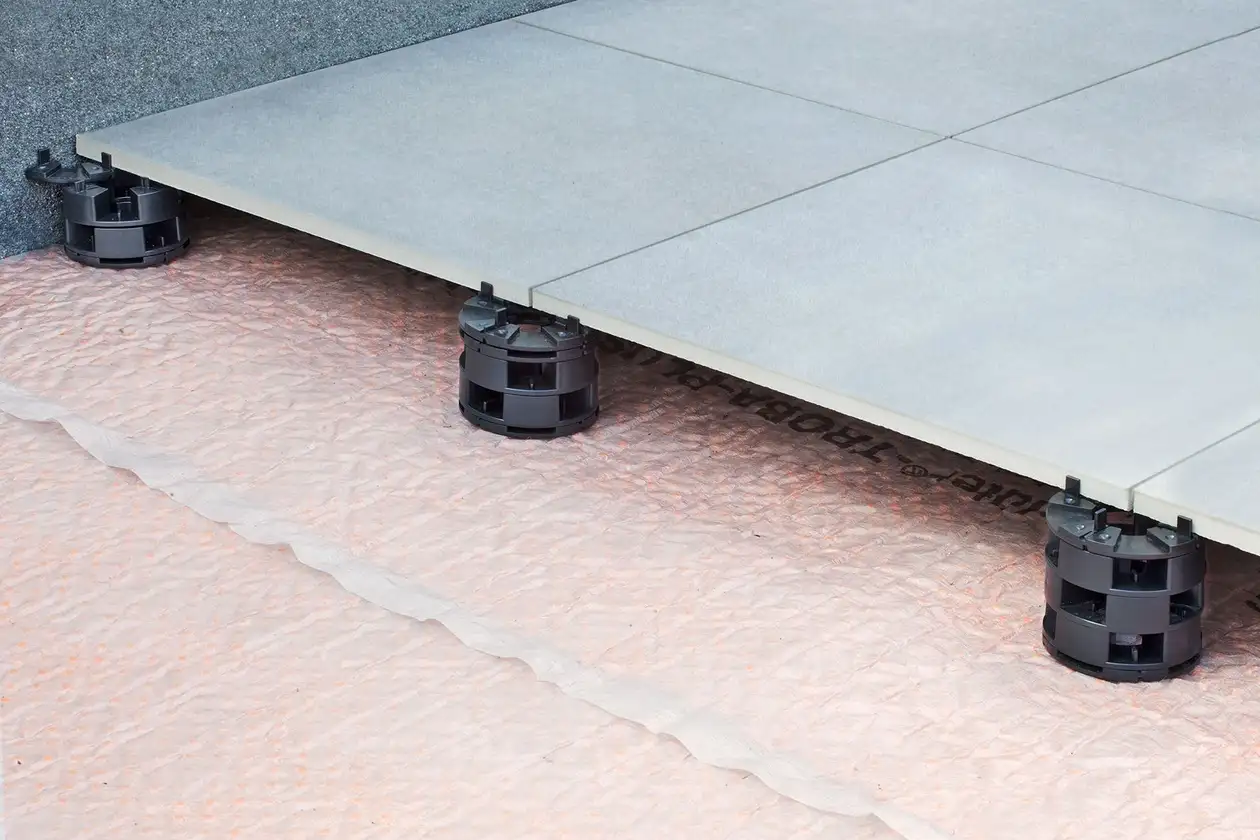

Lastre posate su piedini © Schlueter-Systems

In questa variante, le lastre poggiano stabilmente su supporti regolabili in altezza realizzati in plastica resistente.

I vantaggi della posa galleggiante

Facile da installare
Tempi di asciugatura inesistenti grazie a una posa a secco
Possibilità di rimuovere il rivestimento in qualsiasi momento
Eccellente permeabilità all'acqua
Microventilazione costante sotto il pavimento
Elevata resistenza al gelo

Posa su letto di pietrisco

Questo metodo di posa galleggiante prevede che le lastre vengano appoggiate direttamente su uno strato di pietrisco fine. Il sottofondo è solitamente costituito da uno strato compatto e portante realizzato con una pendenza sufficiente. Il supporto in pietrisco deve essere drenante e sufficientemente alto per proteggere il rivestimento dai danni causati dal gelo.

Questo tipo di posa è relativamente facile, conveniente da realizzare e viene spesso utilizzato per la realizzazione di terrazzi e vialetti. Poiché le lastre poggiano sul letto di pietrisco senza un'adesione permanente con il sottofondo, questa soluzione è particolarmente adatta con rivestimenti spessorati, come la pietra naturale, che garantiscono la necessaria stabilità grazie al loro peso elevato. Per evitare che il rivestimento si sposti in senso orizzontale, si consiglia l'uso di crocette per fughe come Schlüter-TROBA-ZFK.

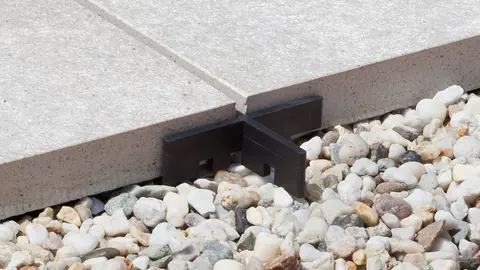

Lastre su letto di pietrisco con una crocetta per fughe che funge da distanziatore © Schlueter-Systems

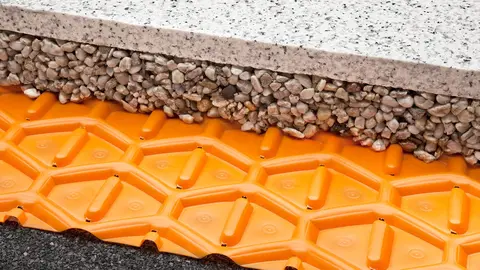

In caso di balconi o terrazzi, la struttura portante deve essere protetta dalle infiltrazioni d'acqua con un elemento di tenuta conforme alle norme UNI 8627-2 ed UNI 8178-2. La guaina Schlüter-TROBA viene quindi posata tra l'impermeabilizzazione e il letto di posa, come strato di protezione e drenaggio.

La guaina TROBA protegge l'impermeabilizzazione da danni meccanici e allo stesso tempo assicura che l'acqua di infiltrazione venga drenata in modo rapido e sicuro.

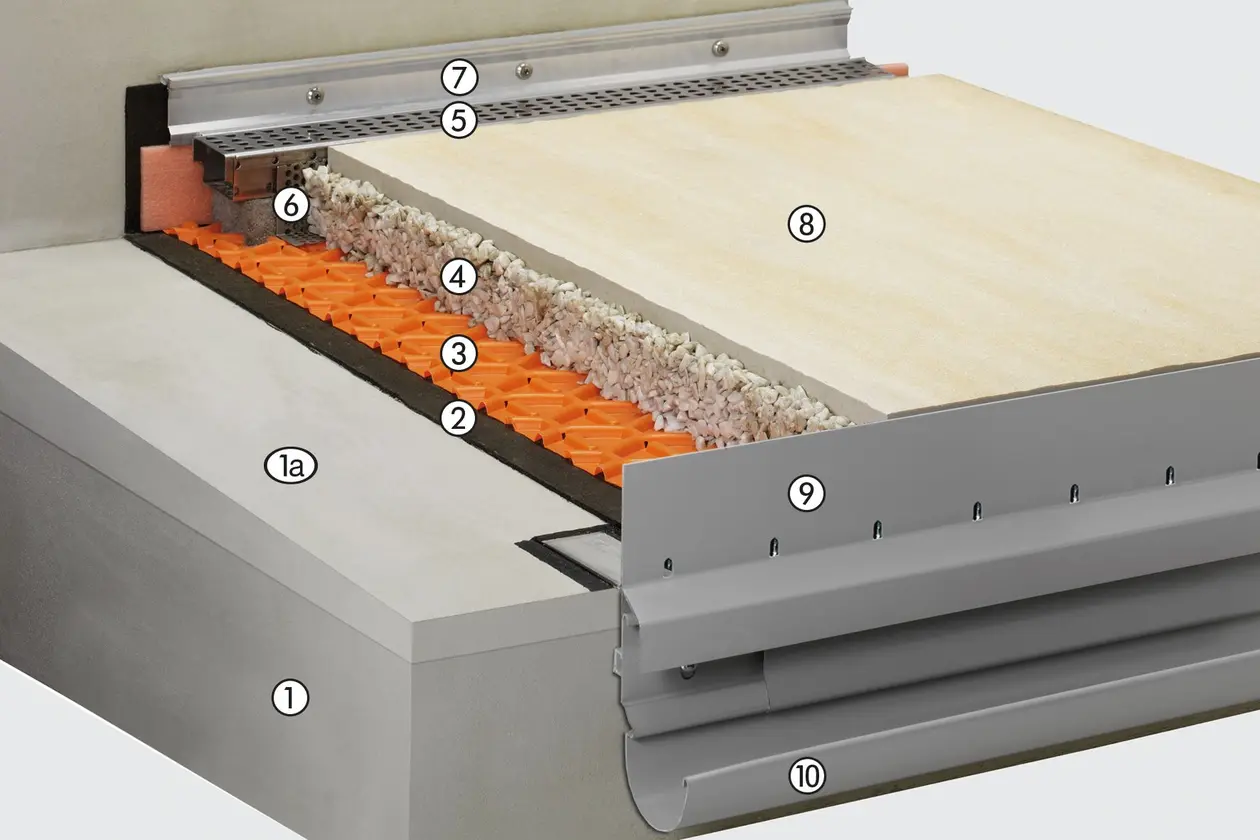

Esempio di stratigrafia: posa galleggiante su Schlüter-TROBA

Sulla soletta in calcestruzzo a sbalzo (1) viene aggiunto un massetto inclinato (1a) con una pendenza dell'1,5-2% per il drenaggio.

Sul massetto inclinato viene posato un elemento di tenuta conforme alle norme UNI 8178-2 ed 8627-2.

Per proteggere l'impermeabilizzazione e drenare in modo efficace l'acqua di infiltrazione, la guaina di drenaggio Schlüter-TROBA viene installata tra l'impermeabilizzazione e il letto di posa.

Sul sistema di drenaggio viene applicato il letto di pietrisco.

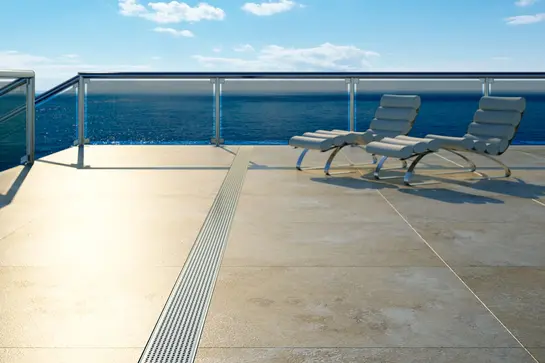

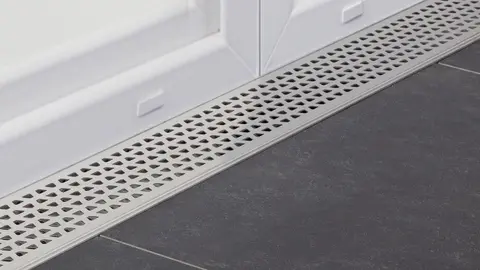

Per facilitare il drenaggio in prossimità di una soglia, si utilizza la canaletta drenante Schlüter-TROBA-LINE.

Oltre alla canaletta drenante, viene installato anche il profilo per il contenimento della ghiaia Schlüter-TROBA-LINE-TLK-E abbinato alle strisce perimetrali.

La parete viene sigillata in corrispondenza dell'impermeabilizzazione mediante una scossalina di copertura.

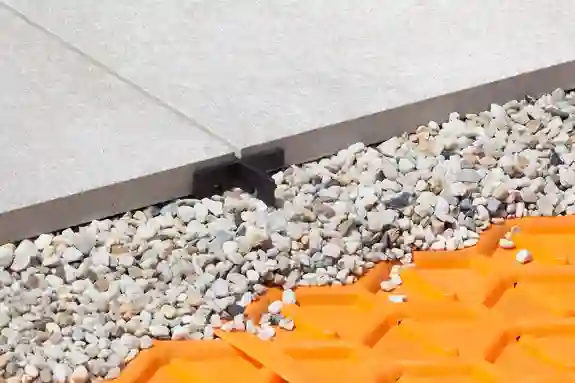

Le lastre autoportanti vengono posate sul letto di ghiaia o pietrisco. Si consiglia l'uso delle crocette Schlüter-TROBA-ZFK per garantire una larghezza uniforme delle fughe ed evitare spostamenti orizzontali.

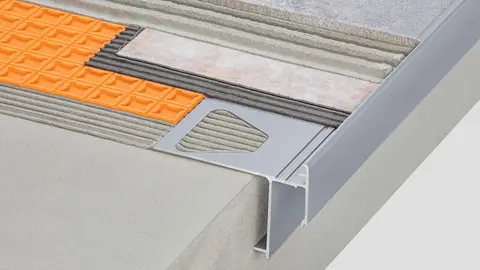

Schlüter-BARA-RKLT è un profilo di chiusura per la posa galleggiante di lastre. Il profilo angolare è realizzato in alluminio colorato ed è dotato di fori di drenaggio.

Al profilo Schlüter-BARA-RKLT è possibile fissare il canale di gronda Schlüter-BARIN che, in combinazione con i fori di drenaggio, garantisce uno scarico affidabile dell'acqua di infiltrazione.

I nostri prodotti per la posa su letto di pietrisco

Posa su punti di malta

Le lastre autoportanti di grande formato vengono fissate su punti di malta nelle zone in cui le fughe delle lastre si incrociano e, a seconda del carico, anche al centro delle lastre.

In caso di altezza costruttiva ridotta, gli anelli "a cassero" come Schlüter-TROBA-STELZ-DR fungono da ausilio per la posa. Gli anelli si posizionano in corrispondenza dei punti in cui le fughe delle lastre si incrociano e vengono riempiti con malta a letto sottile. La malta dovrebbe sporgere appena sopra il bordo così da poter allettare le lastre e posizionarle all’altezza corretta. In alternativa, gli anelli possono anche essere utilizzati semplicemente “a cassero” per la malta a letto sottile e quindi riutilizzati.

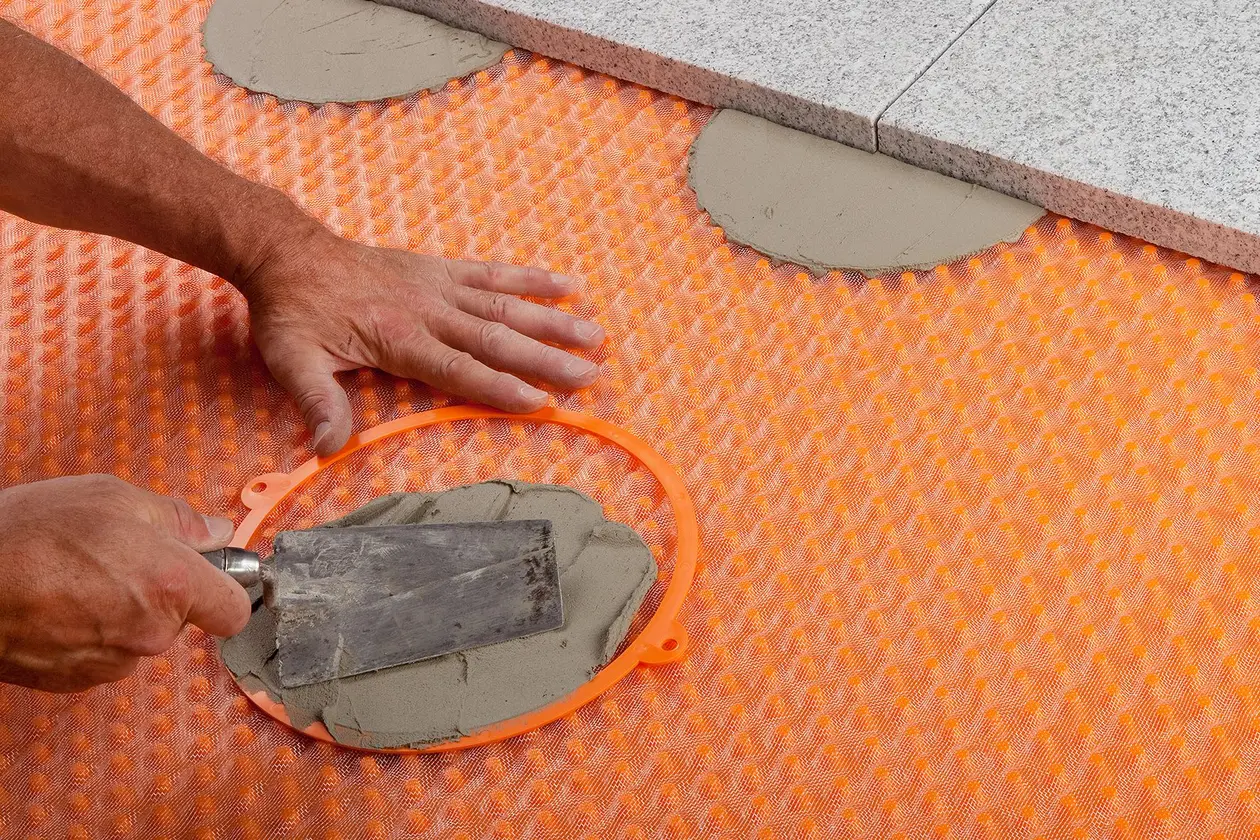

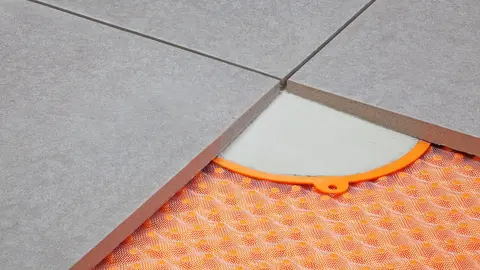

Un anello “a cassero” su un guaina di drenaggio viene riempito di malta e coperto con lastre sugli angoli © Schlueter-Systems
Tre lastre appoggiate su un anello riempito di malta sugli angoli © Schlueter-Systems

Per altezze di installazione maggiori, gli anelli per posa a malta come Schlüter-TROBA-STELZ-MR possono essere riempiti di malta fresca per sostenere il rivestimento. In questo caso è più indicato il massetto drenante, che deve essere posato per circa 5 mm sopra il bordo, così da poter premere le lastre per posizionarle all’altezza corretta. Gli anelli in plastica di 25 mm di altezza possono essere sovrapposti in modo telescopico per una facile regolazione in altezza della pavimentazione, indipendentemente dalla pendenza del supporto.

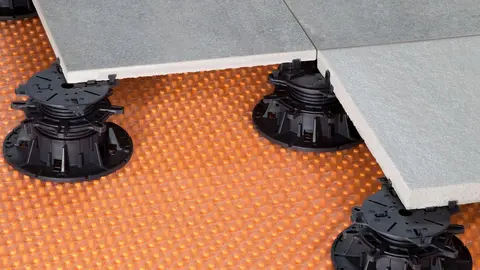

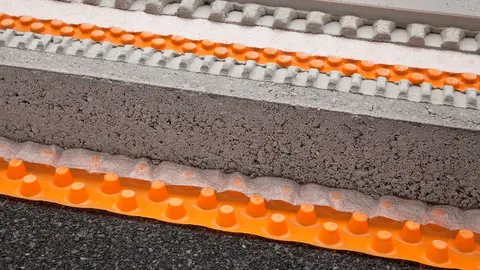

Il drenaggio dell'acqua piovana avviene attraverso le fughe aperte delle lastre verso il supporto sottostante. I sistemi di drenaggio per pavimentazioni come Schlüter-TROBA-PLUS e TROBA-PLUS-G drenano l'acqua di infiltrazione e contemporaneamente creano un cuscino d'aria isolante termicamente ed acusticamente che protegge l'impermeabilizzazione sottostante.

I nostri prodotti per la posa sopraelevata a punti di malta

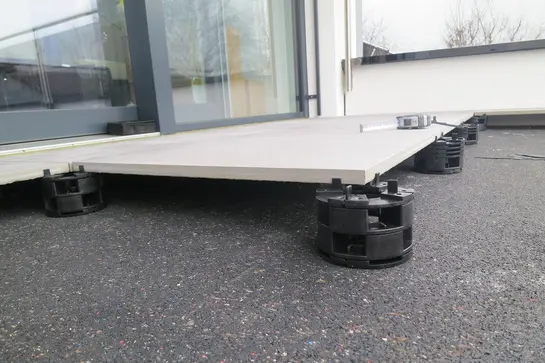

Posa su supporti

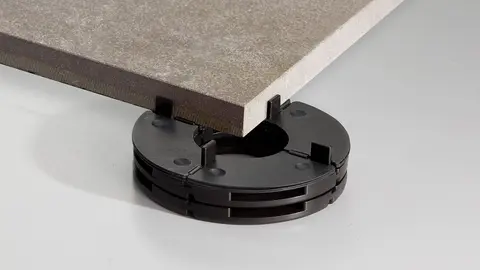

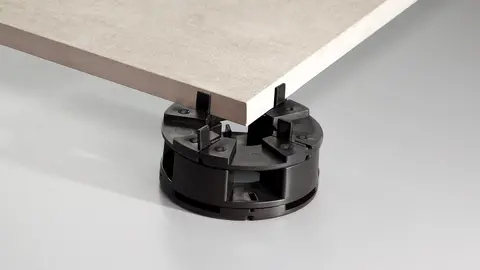

Con questo tipo di posa, le lastre poggiano su supporti regolabili in altezza e sovrapponibili, mentre i sistemi costruttivi sono in genere costituiti da vari elementi combinabili tra loro. I componenti premontati di Schlüter-TROBA-LEVEL possono essere combinati tra di loro in modo flessibile per ottenere altezze di installazione a partire da 3 mm a oltre 1 metro. In questo modo è possibile livellare praticamente qualsiasi pendenza dallo 0 al 10%: un vantaggio davvero notevole se il sottofondo ha variazioni di livello. Tutti gli elementi vengono inseriti o ruotati all'altezza desiderata senza bisogno di attrezzi speciali.

Grazie alle fughe aperte tra le lastre, il rivestimento finito può drenare verso l’impermeabilizzazione del terrazzo, dotato di pendenza appropriata. Grazie al suo design, questo sistema di posa garantisce una microventilazione costante sotto il rivestimento, prevenendo i danni causati dal gelo. La sostenibilità prima di tutto: in caso di riparazioni o ristrutturazioni, le lastre possono essere facilmente rimosse in qualsiasi momento e i componenti del sistema riutilizzati.

Otto validi motivi per scegliere Schlüter-TROBA-LEVEL

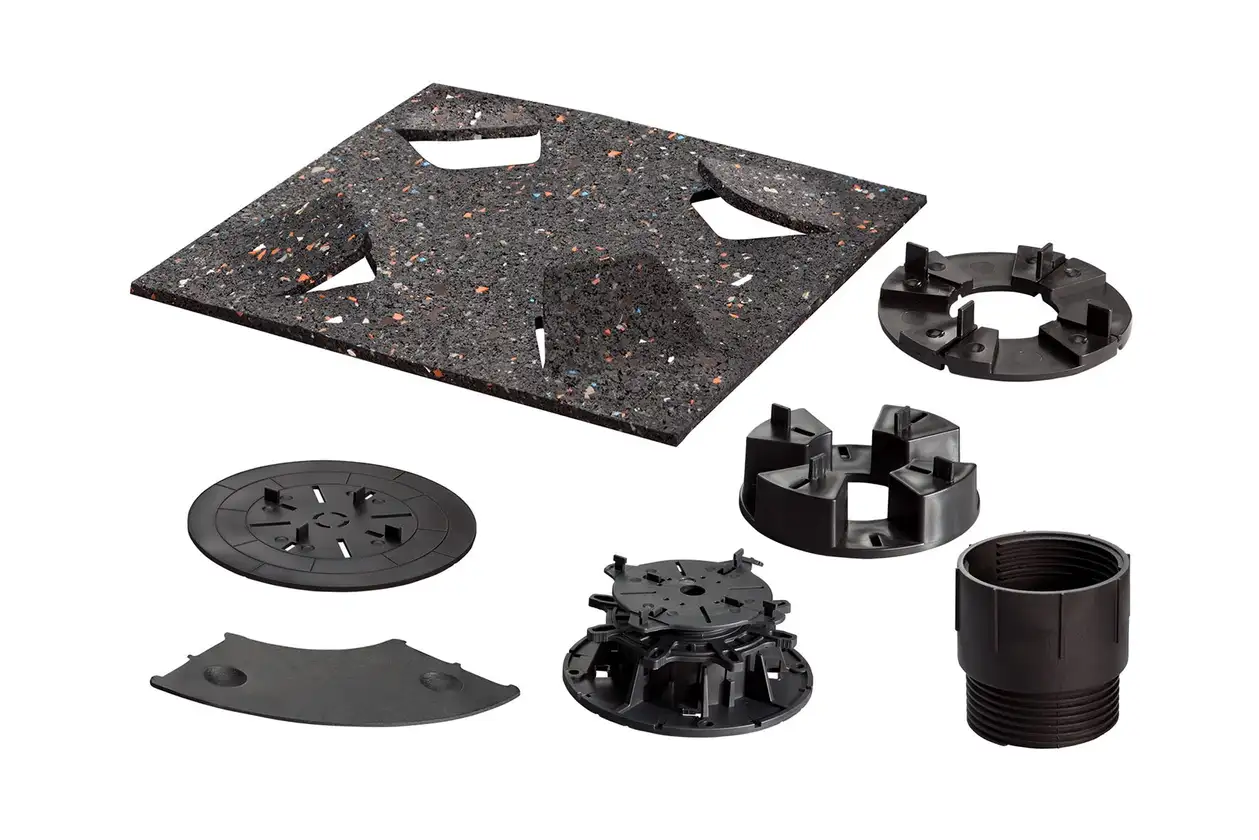

Gamma di prodotti completa

© Schlueter-Systems

La gamma dei supporti regolabili in altezza Schlüter-TROBA-LEVEL è composta da sette articoli, liberamente componibili tra di loro, con i quali è comunque possibile soddisfare tutte le condizioni di pendenza e rispondere a tutte le esigenze che normalmente si presentano in cantiere. Questo non solo facilita la gestione e la progettazione, ma fa anche risparmiare tempo prezioso e spazio di stoccaggio.

Drenaggio ottimale, microventilazione costante

© Schlueter-Systems

La fuga aperta di 3 mm tra le singole lastre garantisce un veloce drenaggio dell'acqua dalla superficie e porta l'acqua piovana verso il piano di scarico sottostante. La microventilazione costante previene i danni causati dal gelo e, qualora sia necessario, garantisce un rapido accesso ai componenti sottostanti.

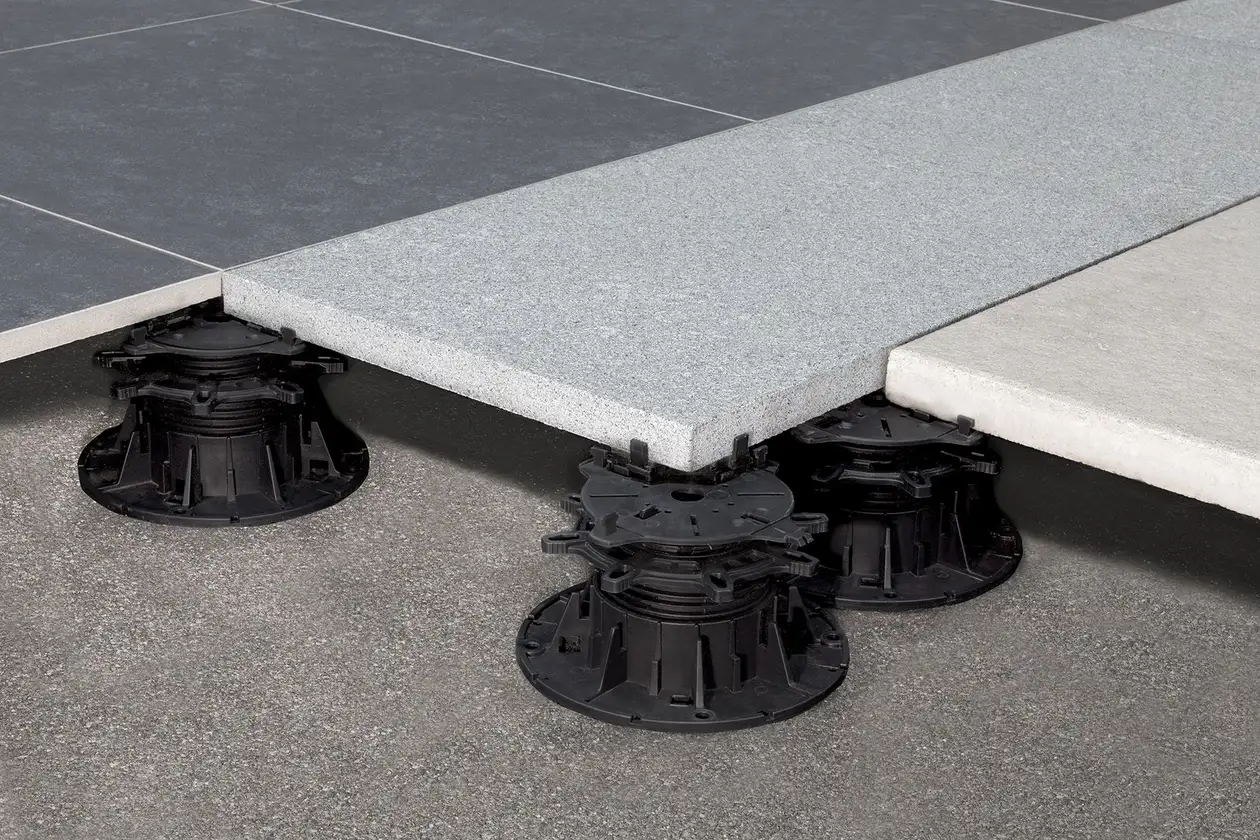

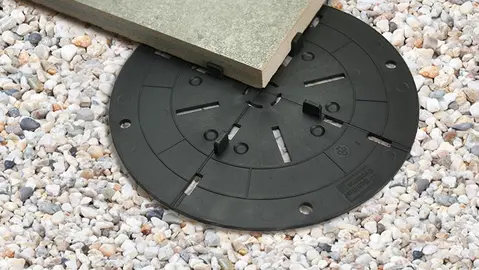

Compensazione di lastre di diverso spessore

© Schlueter-Systems

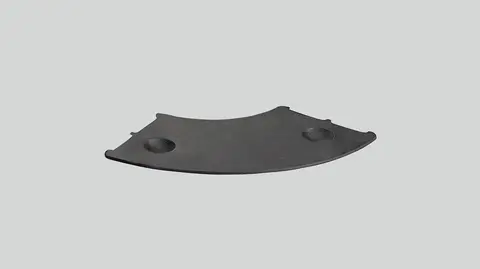

Schlüter-TROBA-LEVEL vi apre nuove possibilità per abbinamenti creativi tra diversi materiali, potete per esempio abbinare lastre in ceramica con qualche inserto decorativo in pietra naturale oppure compensare i diversi spessori che spesso si incontrano per materiali in ceramica tra più massicci gradoni e lastre. Le piastrine di livellamento a quarto di cerchio e i supporti per lastre divisibili a metà della gamma TROBA-LEVEL risolvono queste situazioni.

Tagliabili per zone perimetrali ed angoli

© Schlueter-Systems

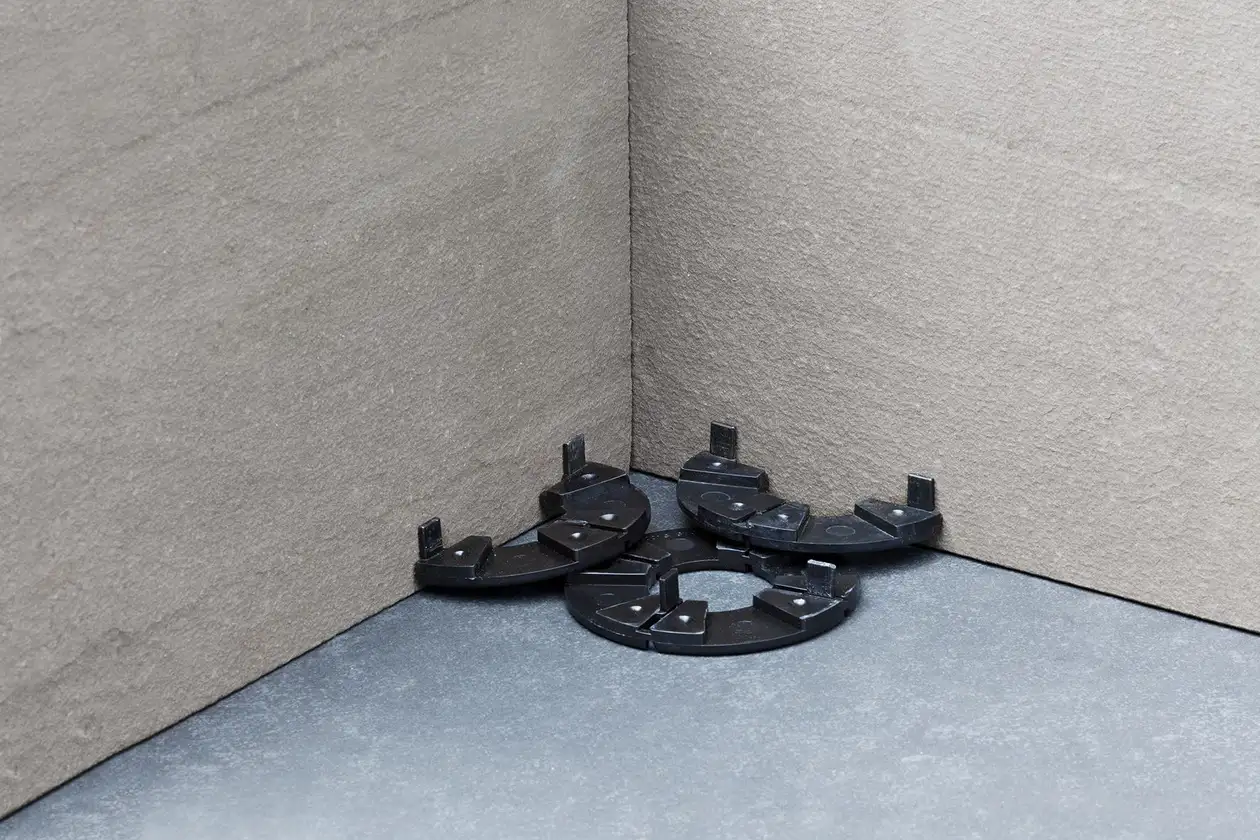

Anche angoli e zone perimetrali si affrontano serenamente con TROBA-LEVEL. I singoli elementi possono essere tagliati su misura, mentre le scanalature nel materiale assicurano un taglio preciso. La funzionalità dei singoli supporti rimane invariata nonostante eventuali ritagli per l'adattamento a situazioni perimetrali.

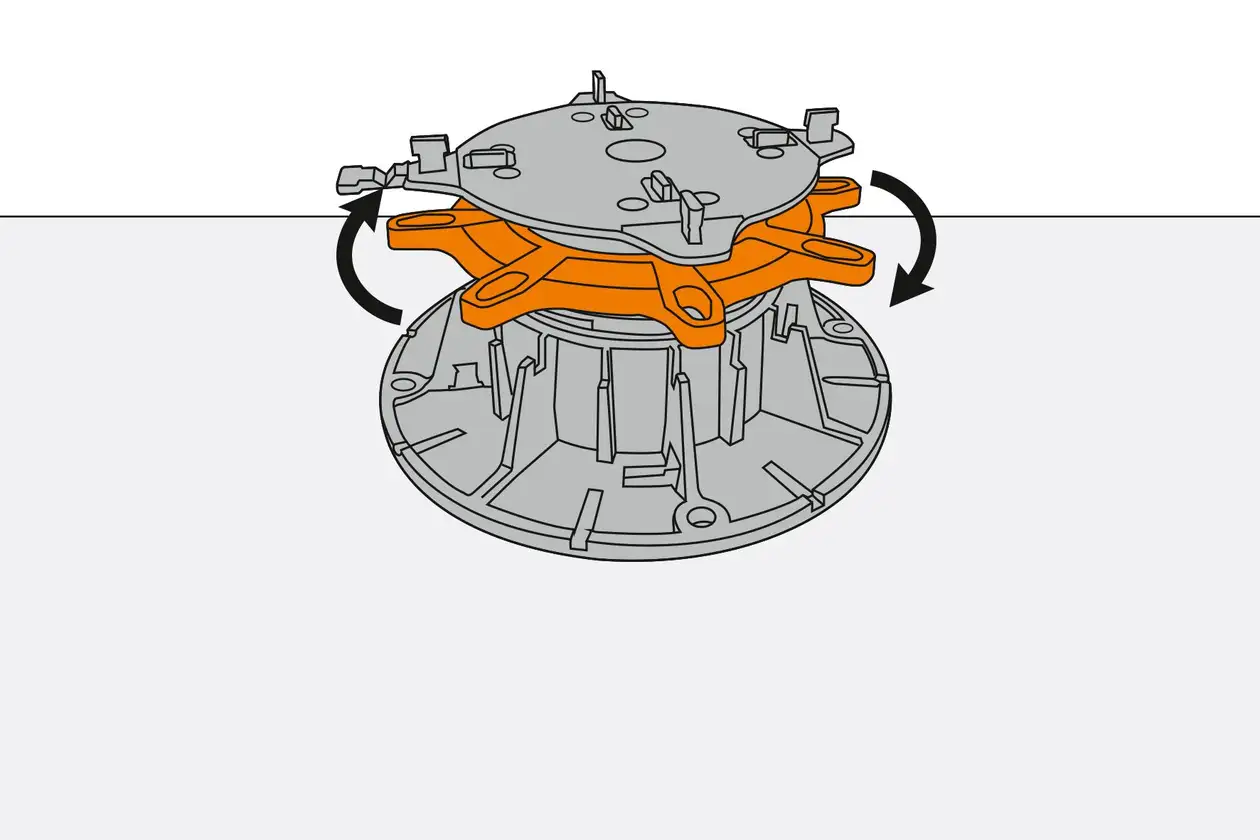

Zero torsioni, nessun svitamento

© Schlueter-Systems

Montaggio in pochissimo tempo: tutti gli elementi TROBA-LEVEL vengono inseriti o ruotati all'altezza desiderata senza bisogno di attrezzi speciali. Durante la regolazione dell'altezza, una speciale protezione antisvitamento evita che i supporti si svitino e si scompongano durante il trasporto o la movimentazione in cantiere. Allo stesso tempo, le tacche antisvitamento impediscono variazioni indesiderate causate da vibrazioni o carichi di peso.

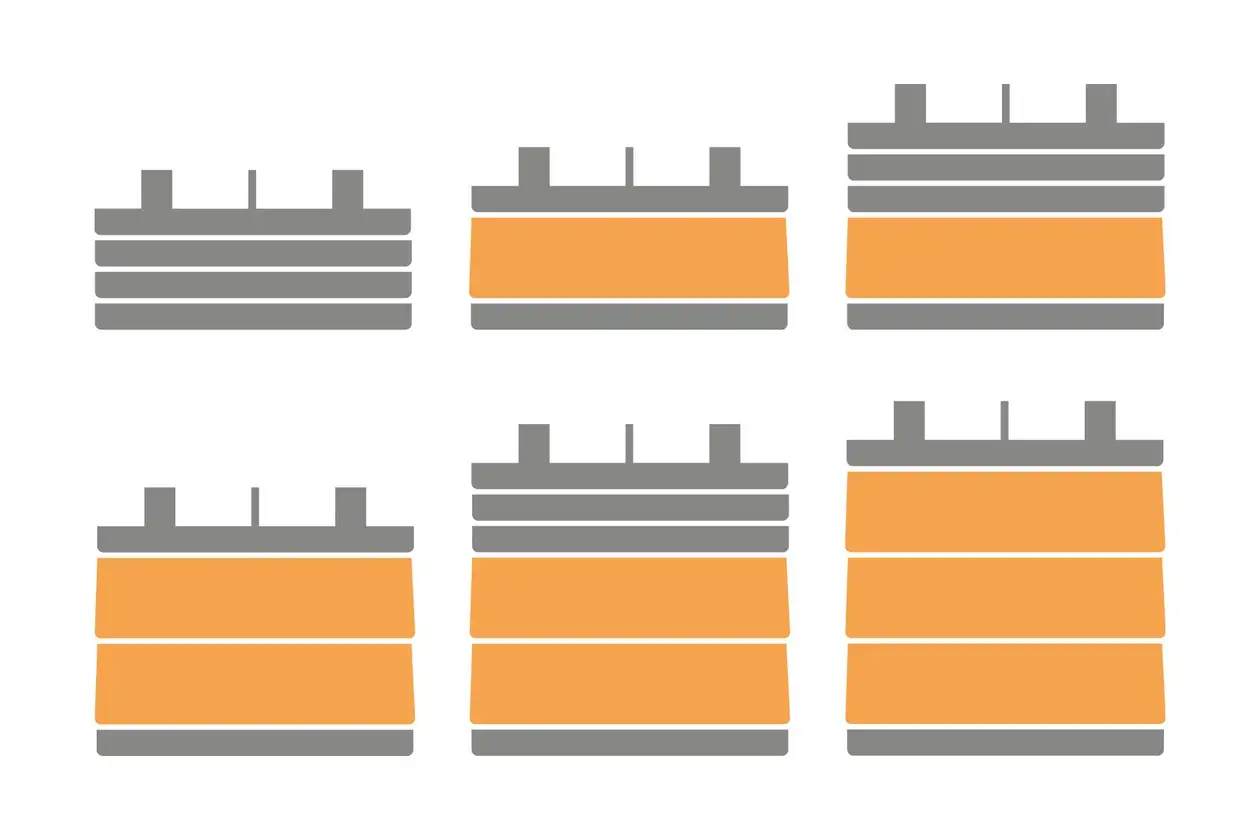

Elevata flessibilità grazie alla liberta di combinazione tra i singoli elementi

© Schlueter-Systems

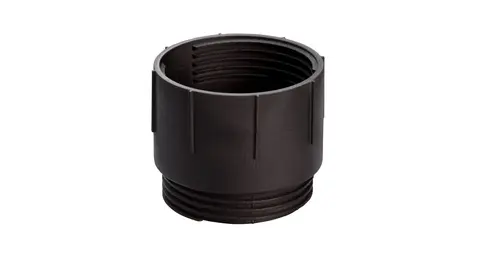

I singoli elementi della gamma Schlüter-TROBA-LEVEL sono concepiti per essere liberamente componibili tra di loro permettendo così molteplici combinazioni di altezze in funzione delle esigenze del cantiere. Una soluzione che semplifica la pianificazione e garantisce la massima flessibilità durante la posa. Il sistema offre la massima flessibilità quando in cantiere si devono affrontare situazioni inattese, riducendo notevolmente i materiali da tenere in stock.

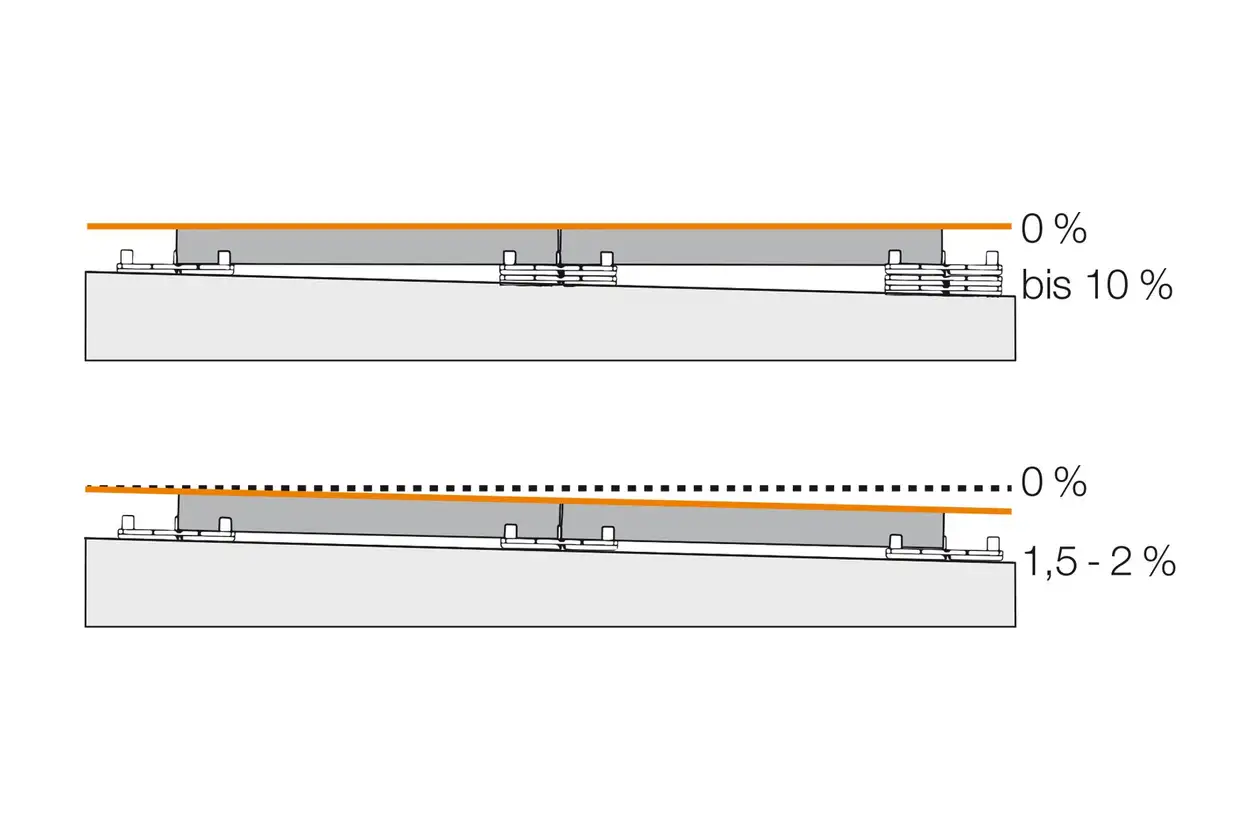

Adattabile a diverse pendenze pre-esistenti, fino al 10%

© Schlueter-Systems

Non importa se volete compensare una pendenza, diminuirla o modificarla. La flessibilità della gamma TROBA-LEVEL vi offre per pendenze fino al 10%, soluzioni ad hoc per ottenere l'inclinazione desiderata della superficie con lastre. Dimenticate le problematiche delle lastre che “traballano”. Con TROBA-LEVEL potete aggiustare la quota di ogni singolo angolo della lastra al millimetro. È un po' come mettere uno spessorino sotto ad una gamba del tavolo.

Elevata capacità di carico, riutilizzabili

© Schlueter-Systems

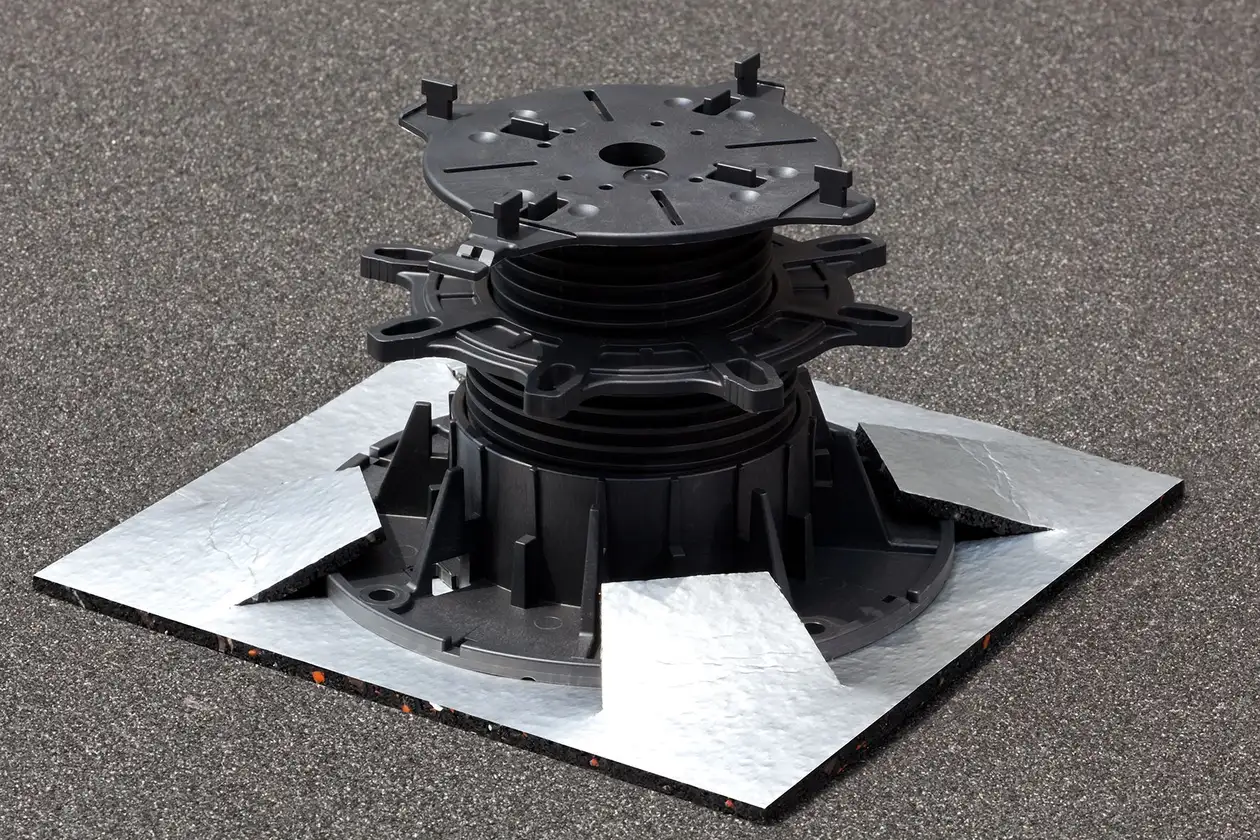

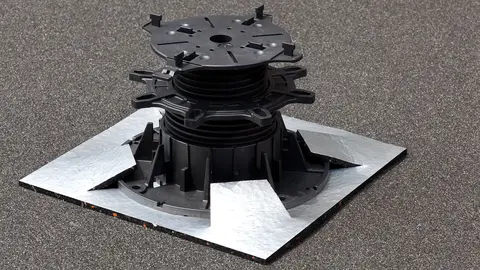

Tutti i componenti sono realizzati con uno speciale materiale plastico che attutisce il rumore da calpestio, resiste al vento e alle intemperie, impedisce spostamenti orizzontali delle lastre e sopporta i carichi di peso. L'ampia superficie delle basi di appoggio, eventualmente con l'aggiunta di speciali tappetini per la distribuzione dei carichi, elimina il rischio di danneggiamento del sottofondo. Grazie alla loro durabilità i prodotti possono essere facilmente smontati e riutilizzati per eventuali ristrutturazioni.

I nostri prodotti per la posa su supporti
