Schlüter-BEKOTEC-THERM

Massimo comfort abitativo, minimo consumo di energia: è il nostro riscaldamento a pavimento a basso spessore Schlüter-BEKOTEC-THERM!

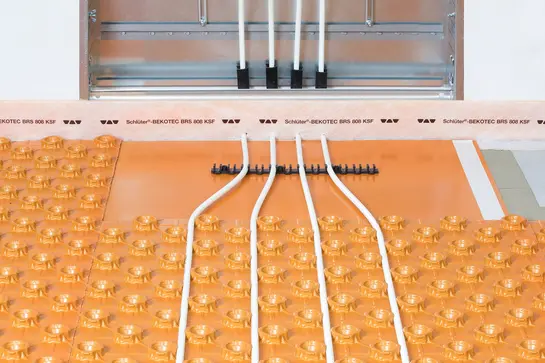

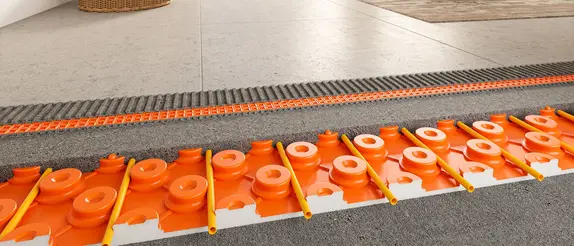

Esempio di installazione del riscaldamento a pavimento Schlüter-BEKOTEC-THERM rivestito con piastrelle in ceramica color sabbia di grande formato

Basso spessore, basso peso e bassa inerzia termica

Ambienti caldi ed accoglienti in inverno e fresche temperature nei mesi caldi: Schlüter-BEKOTEC-THERM è il riscaldamento a pavimento ad acqua perfetto in ogni stagione. Scoprite il nostro sistema completo di risparmio energetico!

I benefici con BEKOTEC-THERM

Traslocare fino a quattro settimane prima

Due progettisti edili misurano l'altezza di installazione approssimativa di un riscaldamento a pavimento BEKOTEC-THERM nel cantiere di un progetto di ristrutturazione © Schlueter-Systems

Leggero come una "piuma"!

Rispetto ai sistemi di riscaldamento a pavimento convenzionali, BEKOTEC-THERM è caratterizzato da un basso spessore, che richiede una copertura minima delle bugne di soli 8 mm di massetto. In questo modo si risparmiano fino a 80 kg di massetto per metro quadrato: ecco perché BEKOTEC-THERM è ideale sia per la posa in edifici nuovi che per l'installazione nell'ambito di un progetto di ristrutturazione o ammodernamento.

Il tempo è denaro!

Entrate in casa fino a 28 giorni prima grazie ai vantaggi del sistema BEKOTEC. Si eliminano i lunghi tempi di attesa per l'asciugatura completa del massetto e le onerose misurazione con il metodo CM. Grazie alla guaina di desolidarizzazione Schlüter-DITRA che compensa la pressione vapore, è possibile pavimentare con ceramica o pietre naturali un massetto fresco, non appena risulti calpestabile.

Risparmiate materiali ed energia

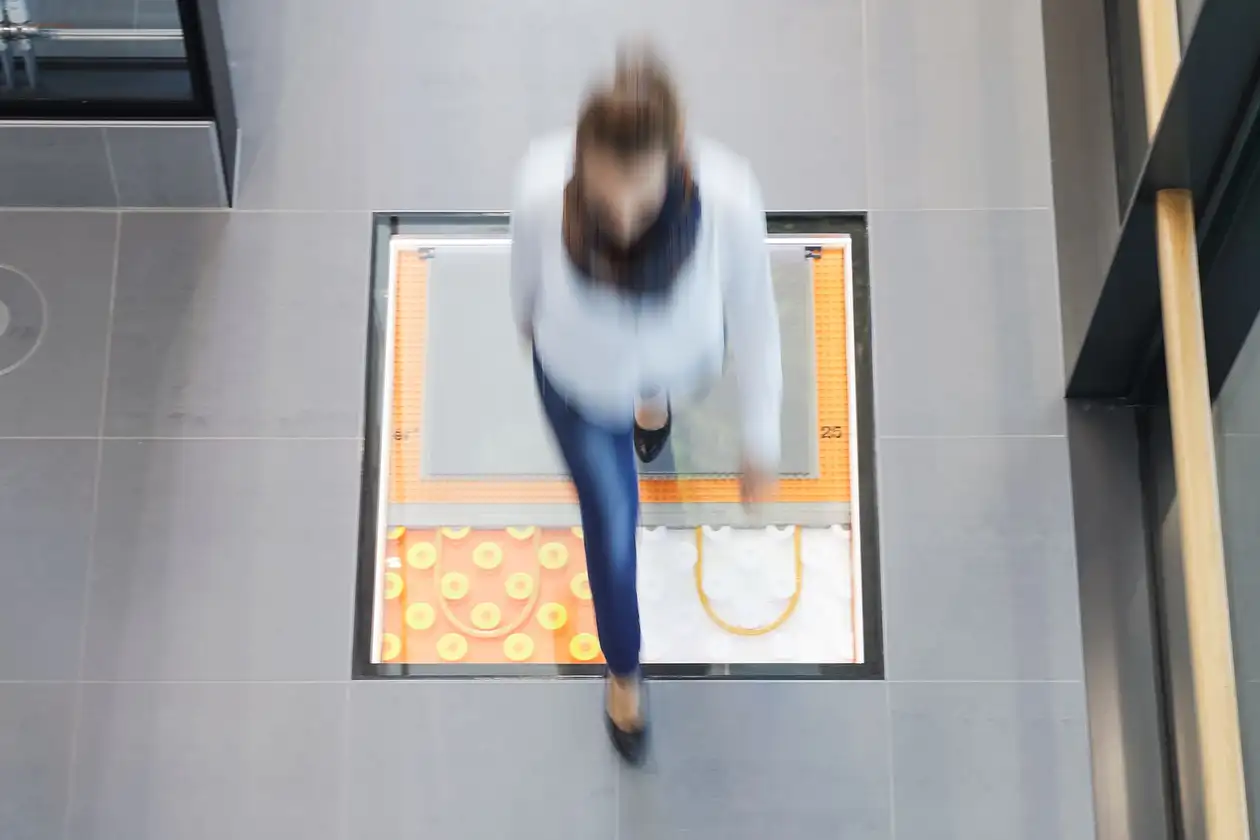

Una donna cammina su un pavimento le cui superfici vetrate offrono una visione dei vari sistemi di riscaldamento Schlüter-Systems presenti nella stratigrafia © Schlueter-Systems

Basse temperature di mandata, minori costi per il riscaldamento

Rispetto ai sistemi di riscaldamento convenzionali, il sistema radiante a pavimento BEKOTEC-THERM richiede solo la metà della temperatura di mandata, circa 30 °C, poiché il nostro sistema a basso spessore fa sì che i tubi riscaldanti siano più vicini ai tuoi piedi. Ciò significa che è necessario riscaldare una quantità significativamente inferiore di massetto prima che la pavimentazione possa irradiare calore. Ciò significa anche che il riscaldamento a pavimento può reagire più rapidamente alle variazioni del termostato. L'isolamento termico supplementare fa sì che i tubi riscaldanti irradino ancora più calore verso l'alto, aumentando ulteriormente il potenziale di risparmio energetico.

Tecnica di regolazione all'avanguardia

La nostra innovativa tecnologia di regolazione consente un'efficienza energetica ancora maggiore: il termostato consente di impostare comodamente la temperatura desiderata, l'unità timer regola la riduzione notturna e gli attuatori adattativi assicurano un bilanciamento idraulico adattivo per garantire un flusso di acqua calda sempre ottimale ed efficiente dal punto di vista energetico.

Scientificamente provato: potenziale di risparmio del 9,5%

Basso spessore, basso peso, temperatura di mandata più bassa: il sistema BEKOTEC-THERM è concepito per massimizzare i vantaggi. Un test scientifico condotto dall'Istituto per i servizi tecnici per l'edilizia (ITG) di Dresda ha dimostrato che BEKOTEC-THERM può far risparmiare fino al 9,5% di energia all'anno rispetto ai sistemi di riscaldamento a pavimento convenzionali. I suoi vantaggi costruttivi si ottengono, in particolare, in combinazione con fonti di energia rinnovabile e rivestimenti in ceramica o pietra naturale (caratterizzati da una buona conducibilità termica.

Ristrutturazione e ammodernamento di edifici nuovi e vecchi

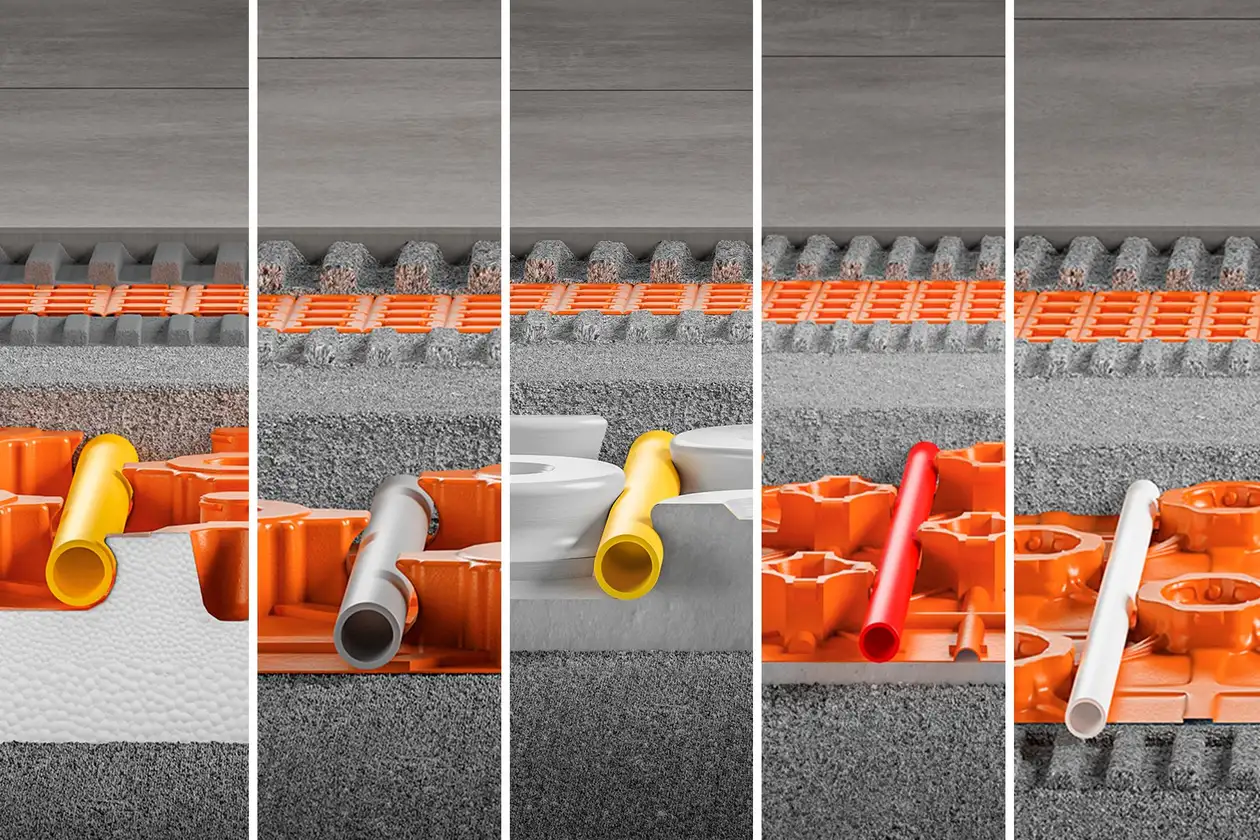

Cinque diversi modelli del riscaldamento a pavimento Schlüter-BEKOTEC-THERM in collage di cinque parti affiancate © Schlueter-Systems

Un riscaldamento a pavimento per ogni esigenza

Grazie ai nostri cinque sistemi, BEKOTEC-THERM è in grado di adattarsi in modo flessibile alle vostre esigenze individuali, sia che si tratti di un progetto di un nuovo edificio, sia che si tratti dell'ammodernamento di un vecchio stabile. Se lo spazio disponibile in un edificio esistente è limitato e il sottofondo non si può cambiare, il problema si può risolvere scegliendo un sistema con un'altezza di installazione ridotta: Schlüter-BEKOTEC-EN-FK, ad esempio, richiede solo 20-27 mm più guaina di desolidarizzazione e rivestimento. Ciò comporta anche masse minime di massetto con un peso a partire da 40 kg/m2, il che riduce il carico statico a tal punto che il riscaldamento a pavimento si può installare addirittura negli edifici storici. Anche l'installazione su fondi problematici come vecchie assi di legno non costituisce un ostacolo per i nostri sistemi.

Scelta flessibile della pavimentazione

BEKOTEC-THERM è adatto a qualsiasi pavimento: potete installare il vostro nuovo riscaldamento a pavimento anche sotto il parquet o il vinile. Per la migliore conducibilità termica ed efficienza energetica, però, consigliamo un pavimento in piastrelle di ceramica o pietra naturale.

Godetevi il massimo del comfort in ogni periodo dell'anno

Soggiorno moderno e luminoso con piastrelle in ceramica color sabbia di grande formato per il riscaldamento a pavimento Schlüter-BEKOTEC-THERM © Schlueter-Systems

Diffusione uniforme del calore senza zone fredde

Il nostro sistema completo riscalda anche le zone del pavimento dove i tubi scaldanti sono posati a una distanza maggiore. Ciò è reso possibile dalla guaina di desolidarizzazione DITRA tra massetto riscaldato e pavimentazione: la guaina crea tanti piccoli canali d'aria intercomunicanti attraverso i quali il calore viene distribuito in modo ancora più uniforme. Così il pavimento diventa un'unica grande superficie scaldante, che può fungere anche da raffrescamento.

Riscaldamento e raffrescamento in un unico sistema

Con BEKOTEC-THERM, i piedi freddi in inverno non sono più un problema. In estate, basta impostare il sistema in modalità di raffrescamento per avere un raffreddamento attivo o passivo, a seconda della fonte di calore. In questo modo è possibile ridurre la temperatura dell'ambiente rispetto alle zone non raffrescate e godersi il pavimento climatizzato in tutte le stagioni.

Tutti i vantaggi di BEKOTEC-THERM in breve

Basso spessore
Brevi tempi di posa
Bassi costi di riscaldamento
Tecnologia di controllo all'avanguardia
Adatto per nuovi edifici e per la ristrutturazione
Riscaldare in inverno, raffrescare in estate

Ecco come funziona BEKOTEC-THERM

Il sistema BEKOTEC: un riscaldamento a pavimento per ogni esigenza

Il sistema Schlüter-BEKOTEC è costituito dagli innovativi pannelli a rilievi disponibili in cinque diverse altezze. BEKOTEC è un sistema costruttivo collaudato che consente di realizzare massetti e massetti riscaldati, a microfessurazione controllata, da rivestire con ceramica, pietra naturale ed altri materiali da rivestimento.

Tra i rilievi dei pannelli vengono posati i tubi per riscaldamento BEKOTEC-THERM-HR e successivamente si procede alla posa del massetto tradizionale con una copertura minima delle bugne di soli 8 mm. Dal momento che le sollecitazioni vengono scaricate in modo modulare attraverso il reticolo di rilievi dei pannelli BEKOTEC, non sono necessari giunti di frazionamento nel massetto, ad eccezione dei giunti strutturali.

L'altezza totale fino al bordo superiore del massetto va dai 20 mm (EN 12 FK) ai 61 mm (EN-FI). Grazie allo spessore minimo, il riscaldamento a pavimento funziona con una temperatura di mandata particolarmente bassa di circa 27-32 °C e, in combinazione con le moderne tecnologie di riscaldamento, consente di risparmiare sui costi energetici. Riducendo al minimo il materiale utilizzato ed evitando il lungo processo di stagionatura del massetto, i tempi di costruzione si riducono enormemente. Il pavimento può essere posato non appena il massetto è calpestabile.

Perfettamente adatti ad ogni esigenza: i pannelli a rilievi BEKOTEC sono disponibili in cinque varianti, con diverso spessore, con isolamento termico o acustico e anche autoadesivi.

I pannelli a rilievo per massetto BEKOTEC a colpo d'occhio

Il silenzioso con isolamento

© Schlueter-Systems

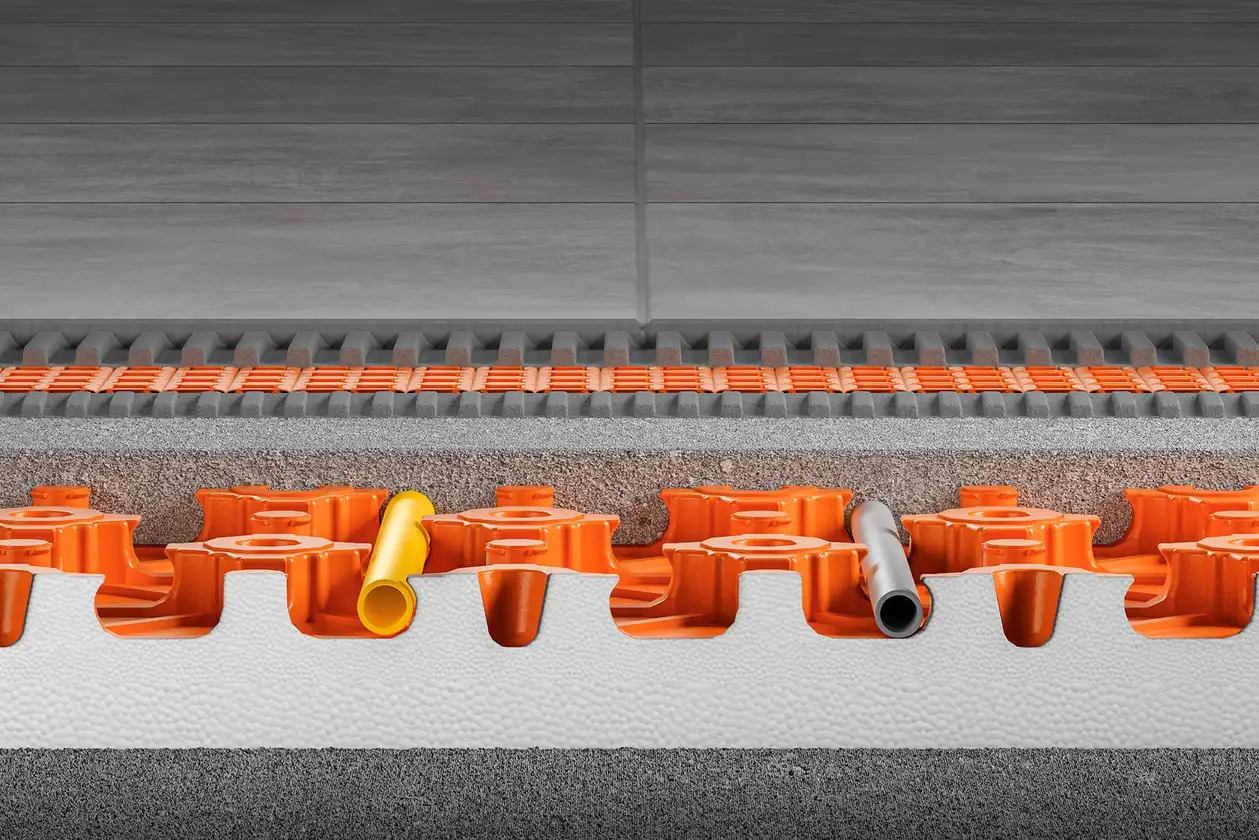

BEKOTEC-EN-FI

Con isolamento termico e acustico integrato (DEO 039) e per l'installazione flessibile di tubi di riscaldamento Schlüter con diametro di 14 e 16 mm.

  • Altezza costruttiva: 61–78 mm
    (esclusa la guaina di separazione DITRA)
  • Peso a partire da 58 kg/m²
  • Passo 75 mm
  • Resa termica fino a 140 W/m²

L'isolato

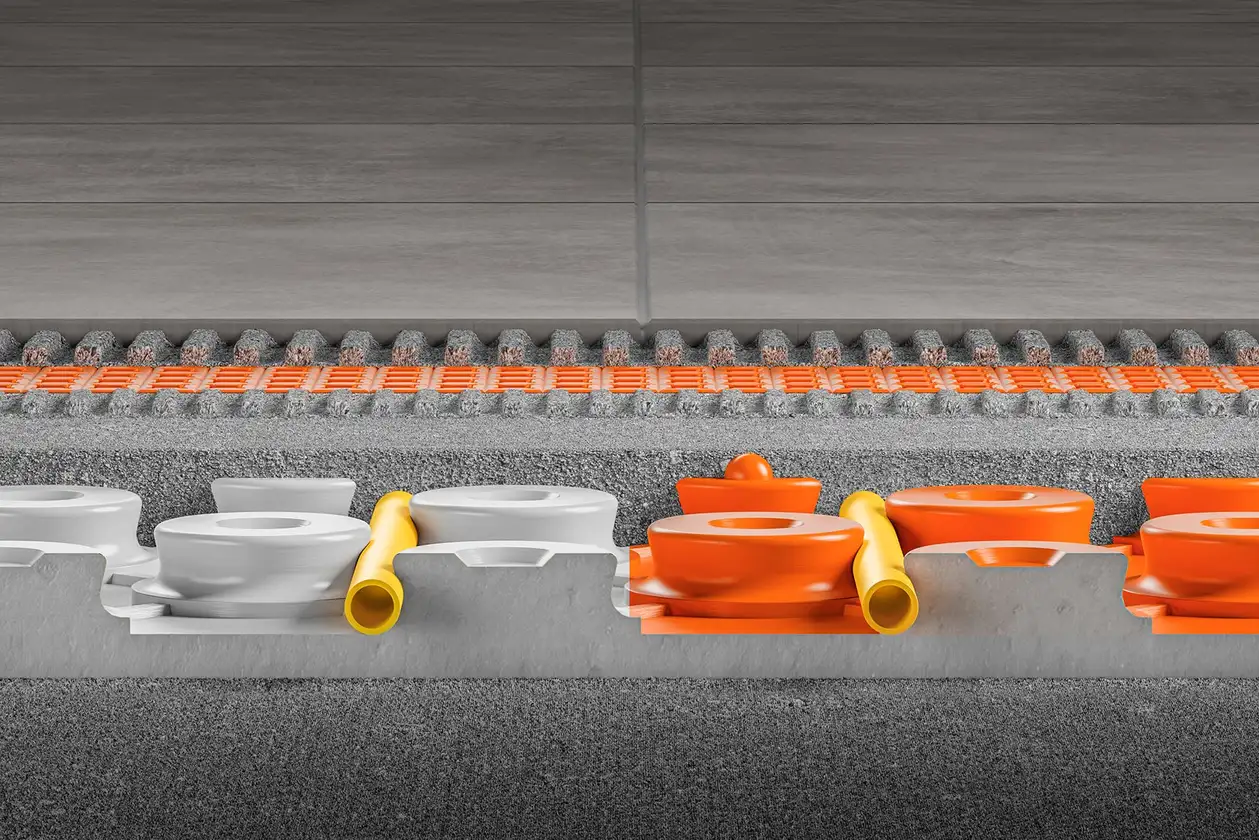

Struttura a strati del pannello a rilievi per massetto Schlüter-BEKOTEC-EN con rivestimento ceramico grigio pietra © Schlueter-Systems

BEKOTEC-EN

Con isolamento termico integrato (EPS 033 DEO) per l’impiego in ambienti in cui è richiesto un buon isolamento termico, ad esempio su superfici contro terra.

  • Altezza costruttiva: 52–69 mm
    (esclusa la guaina di separazione DITRA)
  • Con isolante termico integrato
  • Peso a partire da 57 kg/m²
  • Passo 75 mm
  • Resa termica fino a 100 W/m²

Il tuttofare

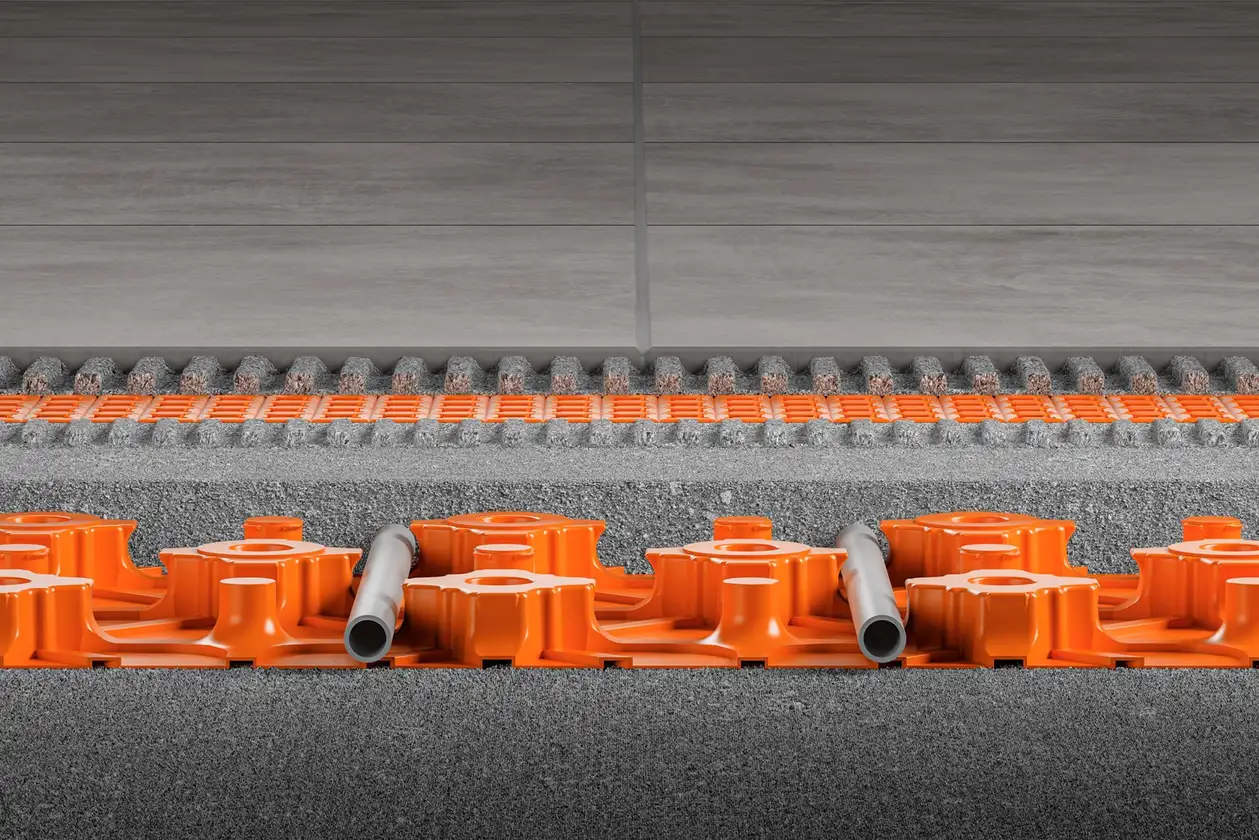

Struttura a strati del pannello a rilievi per massetto Schlüter-BEKOTEC-EN-F con rivestimento ceramico grigio pietra © Schlueter-Systems

BEKOTEC-EN-F

Pannello universale per impiego con e senza isolamento termico e/o acustico. Ridotta altezza costruttiva, ideale per edifici nuovi e ristrutturazioni.

  • Altezza costruttiva: 31–48 mm
    (esclusa la guaina di separazione DITRA)
  • Senza isolamento termico, ma è possibile la sua integrazione
  • Peso a partire da 57 kg/m²
  • Passo 75 mm
  • Resa termica fino a 100 W/m²
  • Ora anche autoadesivo (Peel & Stick)

Il silenzioso

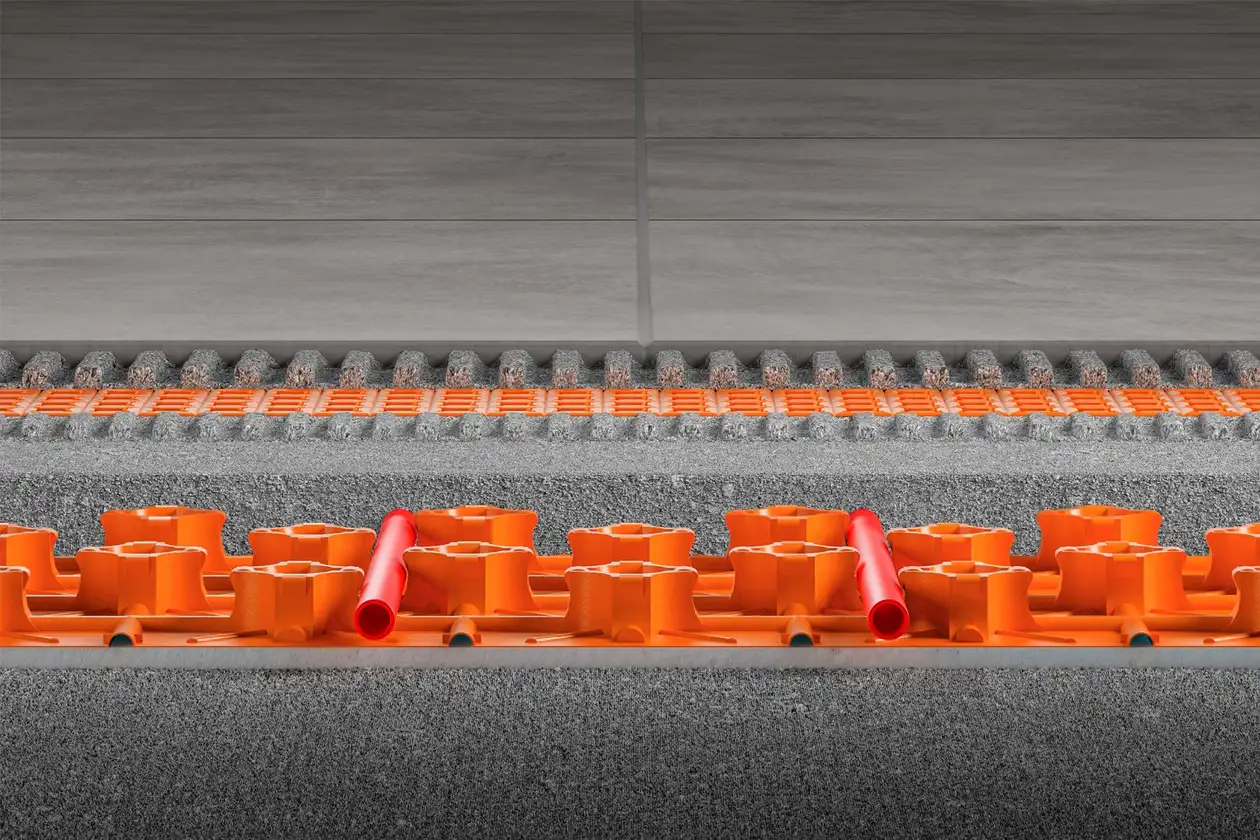

Struttura a strati del pannello a rilievi per massetto Schlüter-BEKOTEC-EN-FTS con rivestimento ceramico grigio pietra © Schlueter-Systems

BEKOTEC-EN-FTS

Con il nostro sistema potete ottenere una riduzione dei rumori da calpestio fino a 25 dB secondo le norme EN ISO 10140-1.

  • Altezza costruttiva: 31–43 mm
    (esclusa la guaina di separazione DITRA)
  • Isolante acustico integrato
  • Peso a partire da 52 kg/m²
  • Passo 50 mm
  • Resa termica fino a 100 W/m²

Il leggero

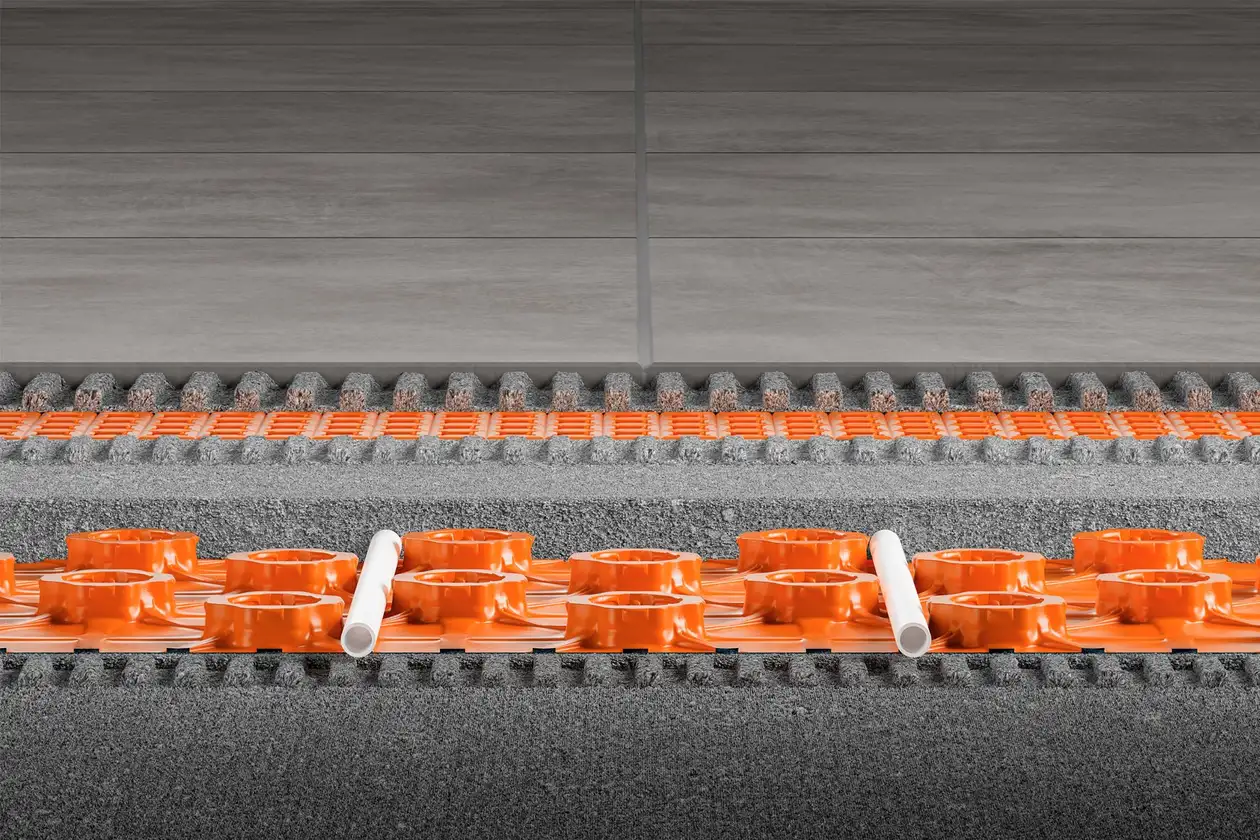

Struttura a strati del pannello a rilievi per massetto Schlüter-BEKOTEC-EN-FK con rivestimento ceramico grigio pietra © Schlueter-Systems

BEKOTEC-EN-FK

Il minor peso possibile con il nostro sistema più leggero e sottile. Ideale per ristrutturazioni dove ogni millimetro conta.

  • Altezza costruttiva: 20–27 mm
    (esclusa la guaina di separazione DITRA)
  • Pannello incollato al sottofondo
  • Peso a partire da 40 kg/m²
  • Passo 50 mm
  • Resa termica fino a 100 W/m²
  • Ora anche autoadesivo (Peel & Stick)

Esempio costruttivo: la stratigrafia con Schlüter-BEKOTEC-THERM

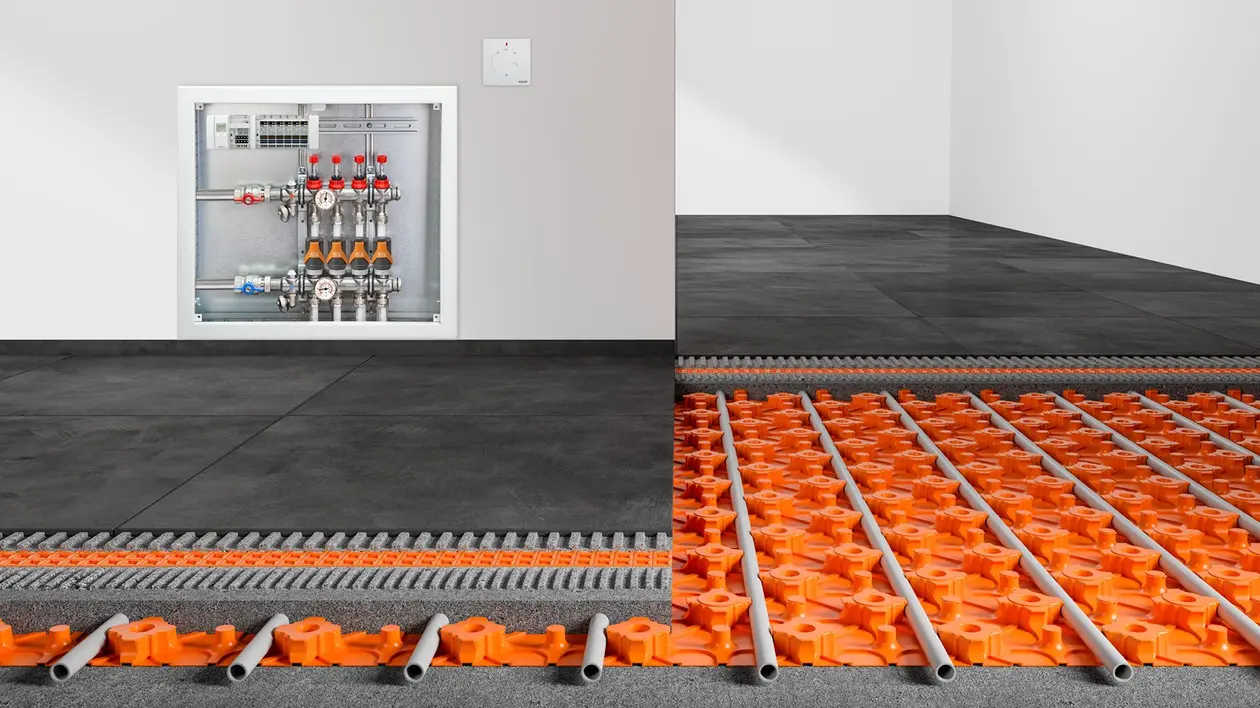

Stanza piastrellata con sezione trasversale della struttura del pavimento con riscaldamento a pavimento e collettore a parete
12Unità timer

12: Unità timer

Con l'unità timer facoltativa, la temperatura può essere abbassata di 4 °C su base temporizzata.

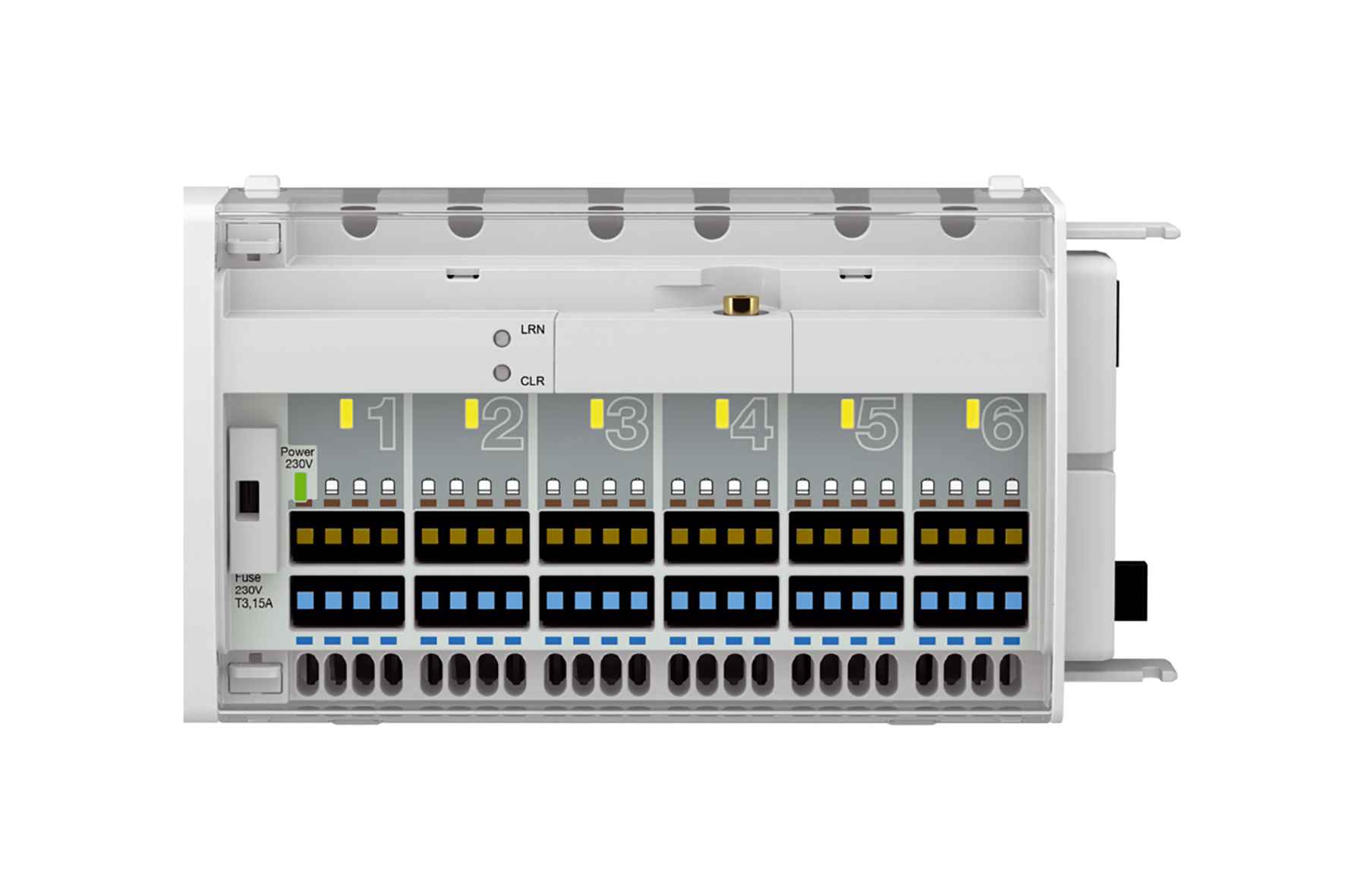

11Modulo di base e di collegamento

11: Modulo di base e di collegamento

Al modulo base “Control” vengono collegati i moduli di collegamento per i sensori ambiente cablati e via radio, che a loro volta alimentano i sensori ambiente e gli attuatori.

10Attuatore

10: Attuatore

Gli attuatori regolano il flusso dell'acqua di riscaldamento attraverso i singoli circuiti di riscaldamento a pavimento e quindi la distribuzione del calore negli ambienti.

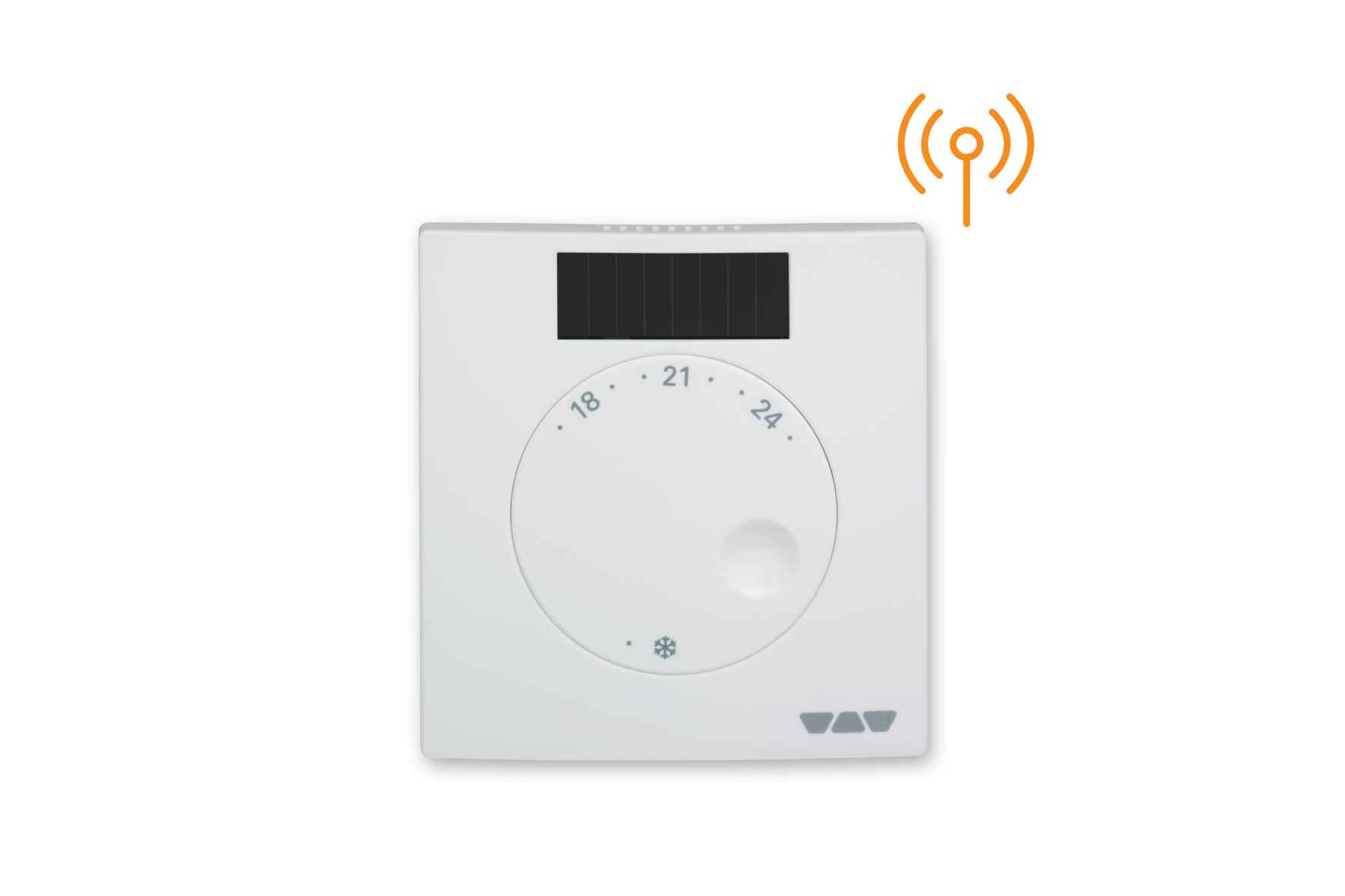

9Sensore ambiente

9: Sensore ambiente

Il sensore ambiente funge da termostato per il riscaldamento e il raffrescamento. Può essere installato via cavo o radiocomandato. Una riduzione programmata e temporizzata della temperatura può essere ottenuta con il timer facoltativo.

8Armadietto di distribuzione

8: Armadietto di distribuzione

L'armadietto di distribuzione ospita il collettore del circuito di riscaldamento e la tecnologia di regolazione e può essere integrato nella parete o montato davanti alla parete.

7Collettore del circuito

7: Collettore del circuito

Il collettore del circuito di riscaldamento collega il riscaldamento a pavimento al generatore di calore e divide il flusso nei circuiti di riscaldamento dei singoli ambienti. Nel sistema BEKOTEC-THERM è disponibile in acciaio inossidabile o in tecnopolimero fibrorinforzato.

6Pavimentazione

6: Pavimentazione

Se si utilizza un massetto cementizio, le piastrelle possono essere posate non appena il massetto è calpestabile. In questo modo i giunti di dilatazione nel rivestimento, previsti dalle normative vigenti, possono essere posizionati indipendentemente dal massetto. Grazie alla conducibilità termica, le piastrelle e la pietra naturale sono ideali per essere abbinate al riscaldamento a pavimento.

5Guaina di desolidarizzazione

5: Guaina di desolidarizzazione

La guaina di desolidarizzazione si posa sul massetto riscaldato con un adesivo per piastrelle o come guaina autoadesiva e garantisce che il massetto e la pavimentazione possano muoversi indipendentemente l'uno dall'altro nella costruzione. Le tensioni causate dai processi di asciugatura e dalla dilatazione termica vengono così ridotte e non si ripercuotono sullo strato superiore. E' anche possibile integrare un riscaldamento elettrico a pavimento per controllare la temperatura durante le mezze stagioni.

4Massetto riscaldato

4: Massetto riscaldato

Il massetto riscaldato si installa nel sistema BEKOTEC con una sovrapposizione minima di 8 mm e si posa in modo galleggiante. Dal momento che le sollecitazioni vengono scaricate in modo modulare attraverso il reticolo di rilievi dei pannelli BEKOTEC, non sono necessari giunti di frazionamento nel massetto, ad eccezione dei giunti strutturali. Per il tipo di sistema, non è necessario né consentito alcun tipo di armatura del massetto, nonché additivi o fibre che aumentano la resistenza alla trazione.

3Tubo scaldante

3: Tubo scaldante

Tubo scaldante composito a cinque strati in materiale polimerico, disponibile con un diametro di 10, 12, 14 o 16 mm a seconda dell'altezza di installazione e del pannello a rilievi.

2Pannello a rilievi

2: Pannello a rilievi

Il pannello a rilievi si posa su tutta la superficie e si completa con una fascetta perimetrale. A seconda dell'altezza di installazione desiderata e del diametro dei tubi scaldanti, è disponibile in diverse versioni con o senza isolamento.

1Sottofondo portante

1: Sottofondo portante

Il sottofondo portante deve

  • avere le caratteristiche necessarie per sostenere il sistema pavimento e i carichi previsti durante l'esercizio ai sensi della norma DIN EN 1991,
  • essere sufficientemente asciutto per ricevere il sistema costruttivo ai sensi della norma DIN 18 560-2 paragrafo 4,
  • avere una superficie piana conforme ai sensi della norma DIN 18 202.

Tecnologia di controllo e regolazione innovativa per un'efficienza ancora maggiore!

Controllo della temperatura ambiente per fasce orarie

La temperatura di ogni stanza può essere impostata individualmente in qualsiasi momento grazie ai nostri termostati, in modo da raggiungere la temperatura preferita nelle diverse aree della casa. Inoltre, il nostro riscaldamento a pavimento ad acqua può essere programmato tramite un timer in modo da accendersi e spegnersi a orari specifici. Un metodo particolarmente efficiente quando la casa non è occupata durante il giorno.

Sistemi di autoapprendimento

I sistemi di autoapprendimento analizzano l'andamento del riscaldamento e regolano automaticamente le impostazioni del sistema. Il nostro attuatore intelligente BEKOTEC-THERM-EAHB garantisce efficacemente un bilanciamento idraulico adattativo, così ogni circuito di riscaldamento riceve solo la quantità di acqua calda di cui ha bisogno e il riscaldamento è ancora più efficiente e conveniente.

Smart Home

BEKOTEC-THERM dispone di interfacce per i comuni sistemi Smart Home. Ciò consente di controllare comodamente il riscaldamento a pavimento tramite smartphone o tablet.

Combinazione con fonti di energia rinnovabili

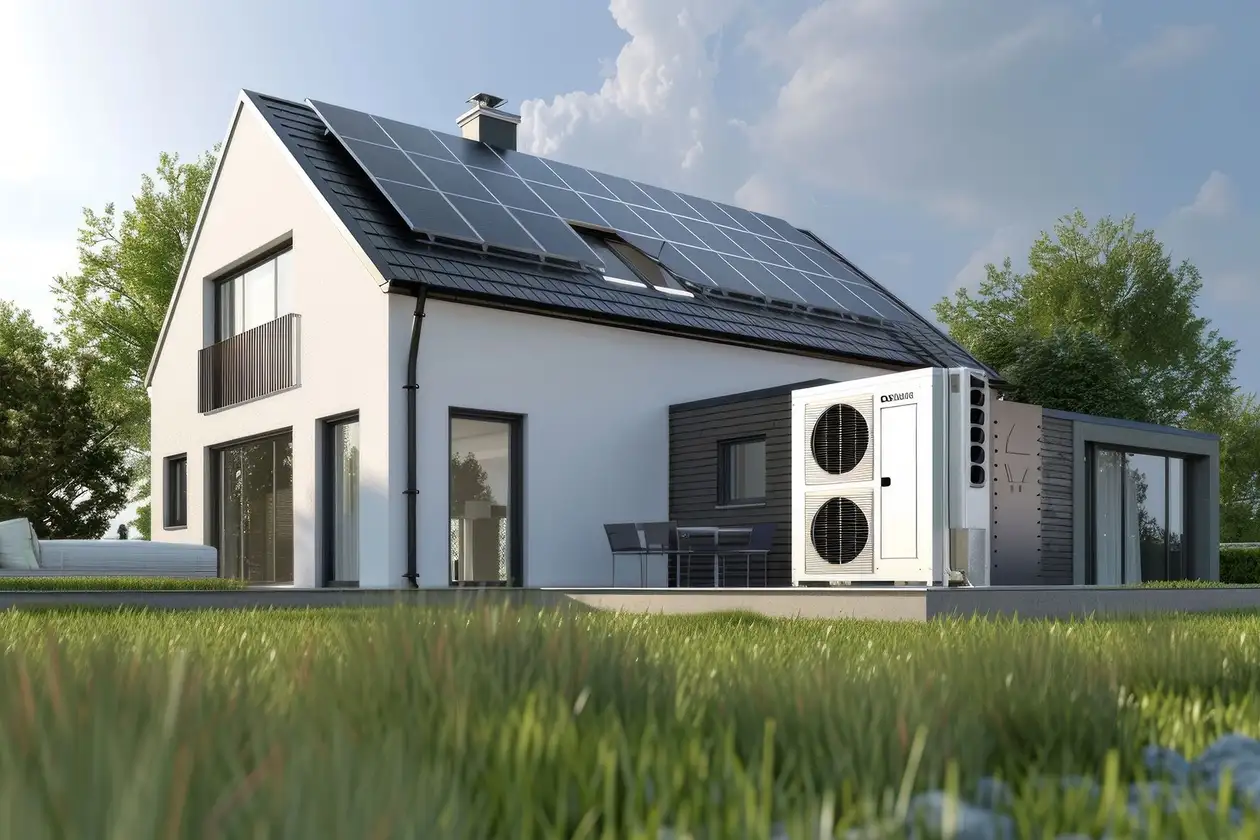

Vista esterna di una moderna casa unifamiliare in campagna con impianto solare e pompa di calore © AdobeStock

Collegabile a molte tipologie di impianti di riscaldamento

Con il nostro collettore, BEKOTEC-THERM si può collegare a quasi tutti gli impianti di riscaldamento esistenti. Tuttavia, il suo potenziale di risparmio energetico può essere sfruttato appieno abbinandolo a fonti di energia rinnovabili, soprattutto pompe di calore e impianti solari.

Pompe di calore e Schlüter-BEKOTEC-THERM

Grazie alle basse temperature di mandata, i sistemi di riscaldamento a pavimento sono ideali da abbinare a generatori di calore ecologici come le pompe di calore. Le basse temperature di mandata di BEKOTEC-THERM favoriscono:

  • Una diminuzione dei consumi per il funzionamento della pompa di calore
  • Un miglioramento del coefficiente di prestazione stagionale con una conseguente maggiore resa energetica in tutto l'arco del periodo di utilizzo del riscaldamento
  • Un ammortamento più rapido
  • Costi di esercizio costantemente inferiori

Pannelli solari e Schlüter-BEKOTEC-THERM

L'efficienza energetica stagionale di un impianto solare integrato nell'impianto di riscaldamento di un edificio aumenta col diminuire della temperatura del sistema. Grazie alla bassa temperatura di mandata di BEKOTEC-THERM, l'impianto solare può essere utilizzato sostanzialmente più a lungo per riscaldare l'ambiente rispetto al convenzionale riscaldamento a radiatori. Nelle giornate invernali soleggiate, un impianto solare adeguatamente dimensionato può coprire o integrare il fabbisogno energetico del riscaldamento di un edificio.

Dettagli tecnici sui pannelli a rilievo per massetto BEKOTEC

Dettagli tecnici sul sistema BEKOTEC-EN-FI BEKOTEC-EN BEKOTEC-EN-F BEKOTEC-EN-F-PS BEKOTEC-EN-FTS BEKOTEC-EN-FK BEKOTEC-EN-FK-PS
Altezza del sistema in mm (incl. DITRA) 66–83 57–74 36–53 36–53 36–48 25–32 25–32
Altezza del pannello a rilievi in mm 53 44 23 23 18 + 5 12 12
Spessore del massetto sopra i rilievi in mm 8–25 8–25 8–25 8–25 8–20 8–15 8–15
Diametro tubo in mm 14 / 16 16 14 14 / 16 12 10 10
Passo di posa in mm 75–300 75–300 75–300 75–300 50–300 50–300 50–300
Fabbisogno di tubi m/m² 13,33–3,33 13,33–3,33 13,33–3,33 13,33–3,33 20–3,33 20–3,33 20–3,33
Resa termica massima in W/m²
(ambiente 20 °C / mandata 40 °C)
130–40 / 140–40 140–40 130–40 130–40 / 140–40 145–30 145–30 145–30
Peso massimo della superficie in kg/m² 58 57 57 57 52 40 40
Volume minimo del massetto in l/m² 28,5 28,5 28,5 28,5 26 20 20
Carico utile massimo in kN/m² fino a 5 fino a 5 fino a 5 fino a 5 fino a 5 fino a 5 fino a 5



Domande frequenti su BEKOTEC-THERM e sul sistema BEKOTEC

Certamente! Una garanzia esclusiva di Schlüter-Systems. Siamo l'unica azienda produttrice che fornisce una garanzia di 5 anni sull'intero sistema, compresa l'assenza di fessurazioni nel rivestimento superficiale (ad esempio per le piastrelle in ceramica e le lastre in pietra naturale).

Cosa devo fare per ottenere la garanzia?

I componenti del sistema devono essere prodotti da Schlüter-Systems. Ciò significa che devono essere installati i pannelli a rilievi per massetto, le fascette perimetrali, il tubo riscaldante e il giunto di dilatazione DILEX-EK o DILEX-RF.

Le dimensioni minime sono di 5 x 5 centimetri. Non esiste un formato massimo per Schlüter-BEKOTEC-THERM. Ad esempio, è possibile utilizzare grandi formati di 1,5 x 3 metri senza alcun problema.

Il valore totale di comprimibilità di tutti i componenti del sistema BEKOTEC deve essere inferiore ai 3 mm.

La temperatura di mandata non deve superare costantemente 55 °C.

Assolutamente sì! Ceramica e pietra naturale sono i rivestimenti migliori per la loro bassa resistenza termica, ma è tuttavia possibile utilizzare anche altre tipologie di rivestimento in combinazione con il riscaldamento a pavimento. È possibile utilizzare rivestimenti morbidi (linoleum, sughero, PVC, vinile) oppure parquet e laminato. Molti produttori di rivestimento offrono prodotti specifici che possono essere utilizzati con il riscaldamento a pavimento.

Assolutamente sì! Grazie al suo peso ridotto e al suo basso spessore, il nostro sistema di riscaldamento a pavimento è ideale per risanamenti e ristrutturazioni in edifici storici. Nel caso fosse necessario impermeabilizzare il pavimento, consigliamo l'utilizzo della guaina Schlüter-DITRA, che fa parte del sistema ed è facile da installare.

Il nostro staff tecnico è a vostra disposizione per adattare la struttura del pavimento alle vostre esigenze. Non esitate a contattarci!

Quale massetto per Schlüter-BEKOTEC?

Per un massetto con il sistema Schlüter-BEKOTEC non sono necessari costosi massetti speciali: è possibile utilizzare comuni massetti di tipo CT/CA C20-C35 / F4 max. F5 senza rete di armatura, che possono essere preparati con una pompa per massetti o una betoniera. Si possono utilizzare massetti autolivellanti o tradizionali.
