Calcolatore del circuito di riscaldamento per BEKOTEC-THERM

Calcolate in modo facile e veloce il materiale necessario per il vostro riscaldamento a pavimento di Schlüter-Systems!

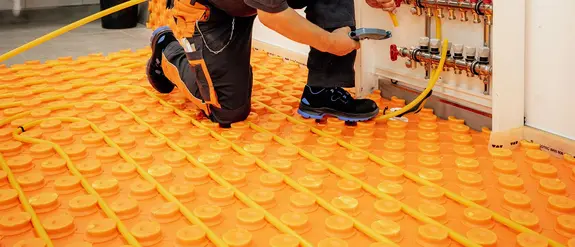

Un installatore taglia un tubo scaldante alla lunghezza necessaria per il circuito di riscaldamento e lo posa in un pannello a rilievi BEKOTEC arancione di Schlüter-Systems.

Facile calcolo del materiale necessario

Avete dubbi sulla progettazione? Non c'è problema: il nostro calcolatore del circuito di riscaldamento calcola i circuiti di riscaldamento, i tubi necessari e la portata per il vostro riscaldamento a pavimento BEKOTEC-THERM per stanze tra 3 e 40 m2. Basta scegliere il pannello a rilievi, definire il fabbisogno termico o il tipo di edificio e immettere la superficie di base – finito!

Calcolo dei circuiti di riscaldamento per una stanza a scelta

1Scegliere il pannello a rilievi per massetto BEKOTEC adatto

Sistema FI
BEKOTEC-EN-FI
  • Il silenzioso con isolamento termico
  • Altezze costruttive: 61-78 mm (esclusa la guaina di desolidarizzazione DITRA)
  • Con pannello integrato per isolamento termico e la riduzione del rumore da calpestio
  • Possibilità di abbinamento con isolamento termico supplementare
  • Peso: a partire da 58 kg/m²
  • Passo: 75 mm
  • Resa termica: fino a 100 W/m²

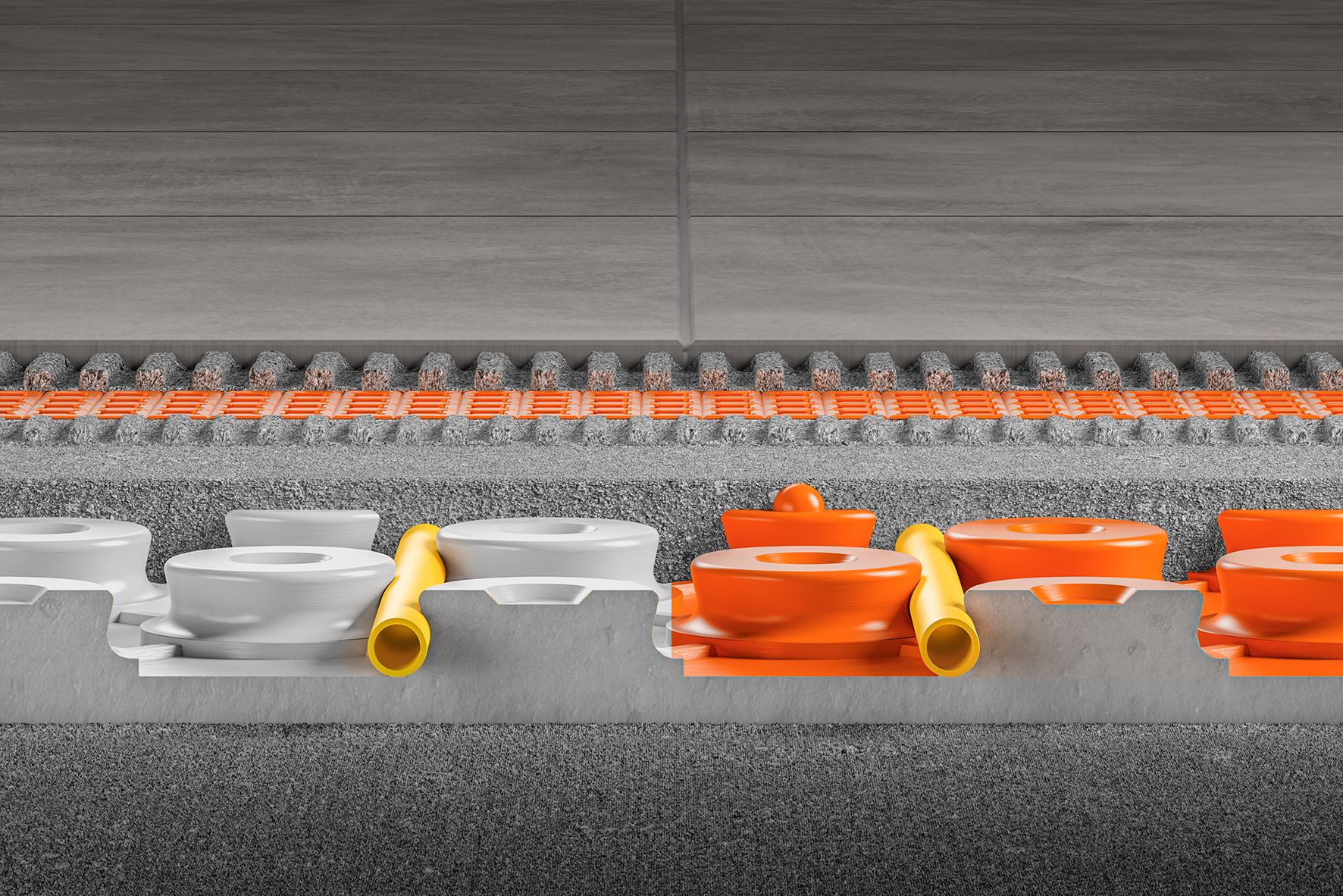

Sistema P/PF
BEKOTEC-EN-P
  • L'isolato
  • Altezze costruttive: 52-69 mm (esclusa la guaina di desolidarizzazione DITRA)
  • Con isolante termico integrato
  • Possibilità di abbinamento con isolamento supplementare
  • Peso: a partire da 57 kg/m²
  • Passo: 75 mm
  • Resa termica: fino a 100 W/m²
Sistema F
BEKOTEC-EN-F
  • Il tuttofare
  • Altezze costruttive: 31-48 mm (esclusa la guaina di desolidarizzazione DITRA)
  • Senza isolamento termico, ma è possibile la sua integrazione
  • Peso: a partire da 57 kg/m²
  • Passo: 75 mm
  • Resa termica: fino a 100 W/m²
  • Disponibile anche nella versione autoadesiva (Peel & Stick)

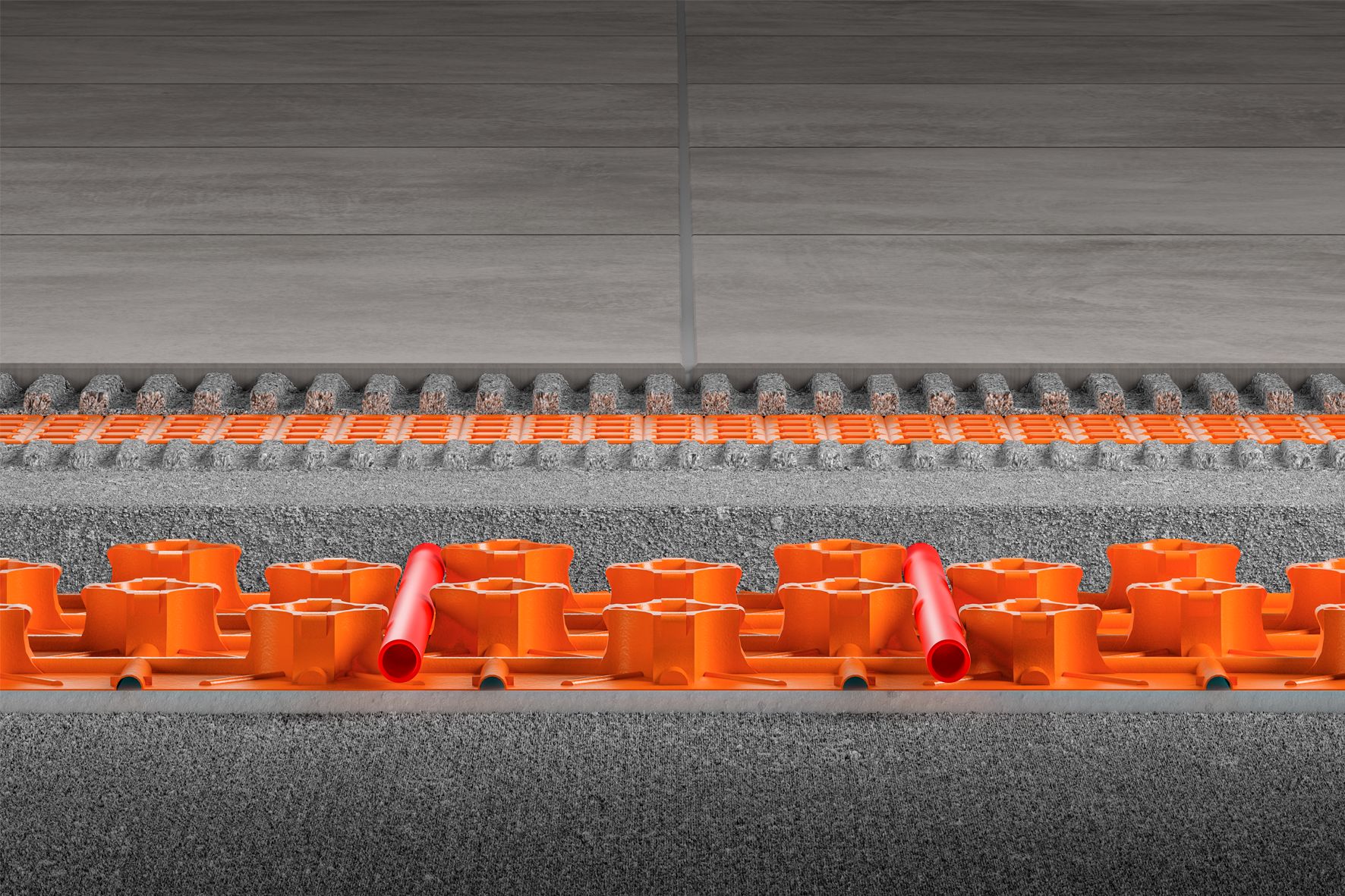

Sistema FTS
BEKOTEC-EN-FTS
  • Il silenzioso
  • Altezze costruttive: 31-43 mm (esclusa la guaina di desolidarizzazione DITRA)
  • Isolante acustico integrato
  • Peso: a partire da 52 kg/m²
  • Passo: 50 mm
  • Resa termica: fino a 100 W/m²

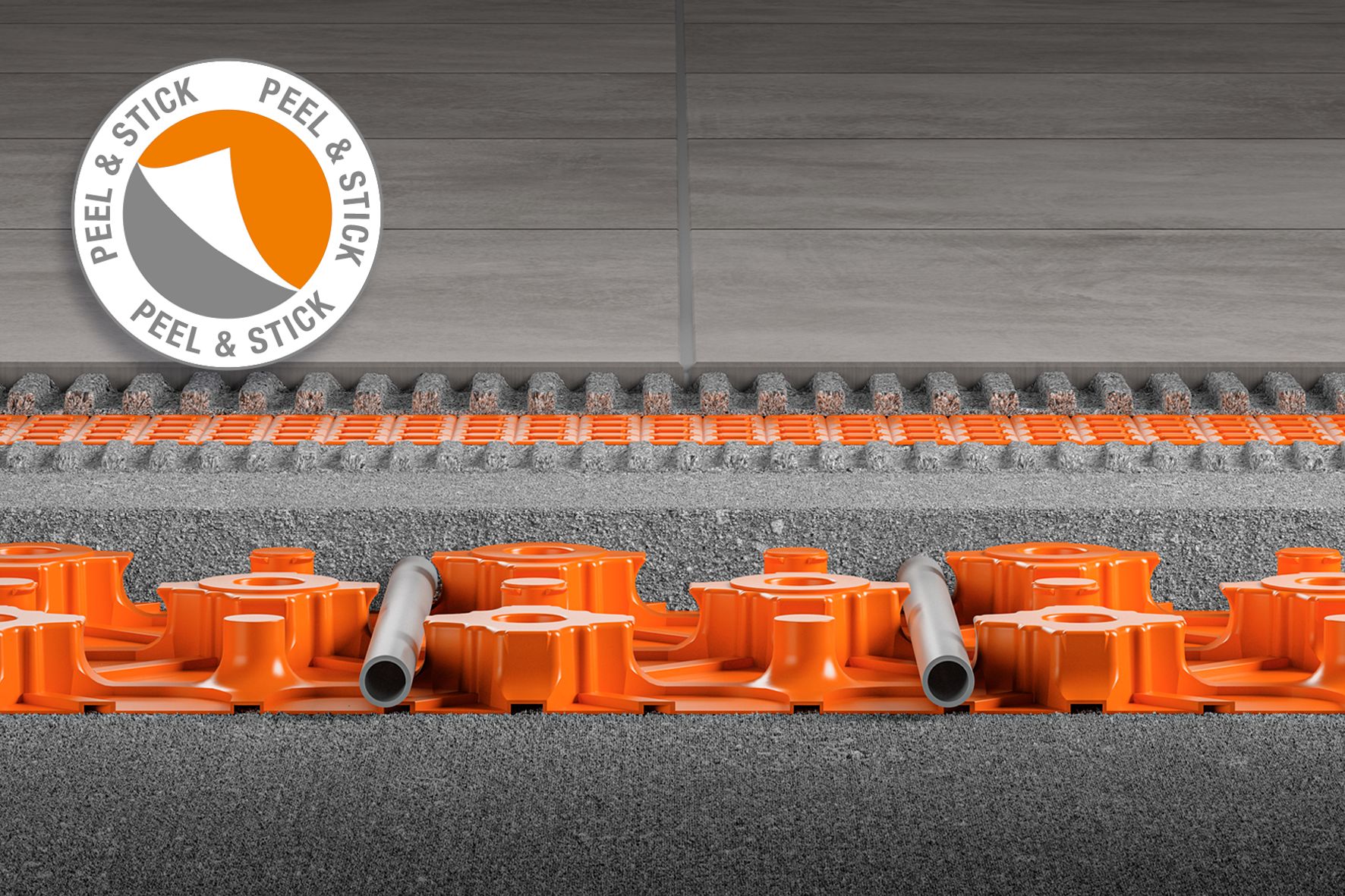

Sistema FK
BEKOTEC-EN-F Peel and Stick
  • Il leggero
  • Altezze costruttive: 20-27 mm (esclusa la guaina di desolidarizzazione DITRA)
  • Pannello incollato al sottofondo
  • Peso: a partire da 40 kg/m²
  • Passo: 50 mm
  • Resa termica: fino a 100 W/m²
  • Disponibile anche nella versione autoadesiva (Peel & Stick)

Dati tecnici

Temperature di mandata e ritorno approssimative per il raggiungimento di una temperatura ambiente di 20 °C

Rivestimento Resistenza del rivestimento Temperatura di mandata Temperatura di ritorno

Piastrella

0,00 m²k/W 35 °C 25 °C
Parquet fino a 15 mm 0,10 m²k/W 45 °C 35 °C
Moquette 0,10 m²k/W 45 °C 35 °C
  • ∆θ 5K per temperatura ambiente di 24 °C
  • Considerare il fabbisogno termico residuo, ad es. in sale da bagno, WC, verande
  • Tubi necessari incl. tubazione di collegamento al distributore
  • Fascette perimetrali ≈ superficie di base della stanza x 1,2
