Schlüter-KERDI-SHOWER-LTS  Pannello pendenziato per scarico lineare installato a parete

Schlüter-KERDI-SHOWER-LT è un pannello pendenziato in polistirene espanso (EPS) resistente alla compressione. È stato sviluppato appositamente per il sistema di scarico lineare Schlüter-KERDI-LINE (vedere la scheda tecnica 8.7). Il pannello pendenziato, rivestito direttamente in superficie con una guaina Schlüter-KERDI, è dotato di una pendenza superficiale sufficiente.

In caso di installazione centrale di uno scarico lineare orizzontale, un pannello pendenziato adattato viene posato su entrambi i lati, in caso di installazione a parete viene posato su un solo lato, contro lo scarico lineare. A tal scopo, deve essere realizzato prima uno strato di compensazione in massetto o con materiale di riporto su un supporto portante. L'altezza dello strato di compensazione deve essere adattata al pannello pendenziato corrispondente.

In caso di installazione di Schlüter-KERDI-LINE-V con scarico verticale è possibile un'altezza inferiore a partire da 24 mm.

Il pannello può essere facilmente tagliato a misura con un taglierino grazie alle apposite scanalature. Il pannello pendenziato può essere usato su supporti corrispondenti, a seconda della situazione in cantiere. (Ad es. in caso di struttura in legno, scarico verticale, sottostruttura in malta o simile).

Le dimensioni di base disponibili:

(Lo scarico avviene sempre sul lato indicato per primo)

• 100 x 100 cm - Installazione a parete
• 122 x 122 cm - Installazione a parete
• 139,5 x 139,5 cm - Installazione a parete
• 91,5 x 139,5 cm - Installazione a parete
• 91,5 x 183 cm - Installazione a parete
• 96,5 x 193 cm - Installazione a parete
• 136,5 x 200 cm - Installazione a parete
• 193 x 96,5 cm - Installazione a parete
• 100 x 100 cm - Installazione centrale
• 122 x 122 cm - Installazione centrale
• 139,5 x 139,5 cm - Installazione centrale

Vedere anche la scheda tecnica 8.7 Schlüter-KERDI-LINE.

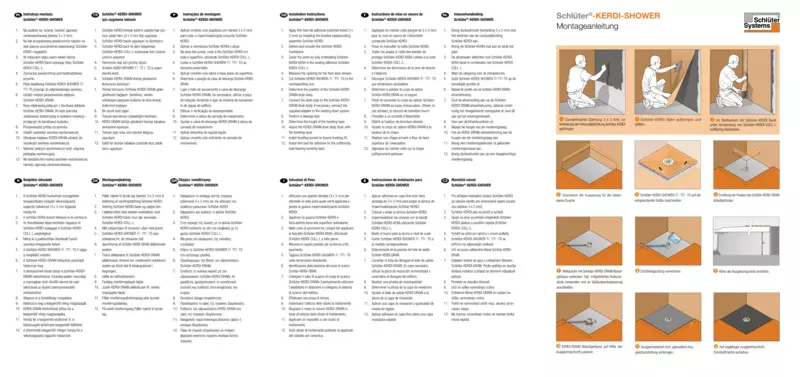

1. Installando KERDI-LINE-H con scarico orizzontale e sifone, montare prima con precisione il supporto canalina incl. il corpo canalina. In caso di supporto piano all'altezza giusta, il fissaggio può avvenire con adesivo a letto sottile.
2. Lo strato di compensazione (resistenza alla compressione >= 0,3 N/mm²) viene posato correttamente sul supporto portante. Prestare attenzione che il bordo superiore dello strato di compensazione sia a circa 24 mm sotto la quota superiore dello scarico lineare. Se vengono usati materiali di riempimento alleggeriti, a seconda delle caratteristiche della superficie, può essere opportuno spatolare prima della posa del pannello. Attenersi alle indicazioni di utilizzo fornite dal rispettivo produttore.

   Nota:
   se è necessario un isolamento da rumori da calpestio migliore, sotto lo strato di compensazione e di KERDI-LINE-H deve essere posato anche un isolamento da rumori da calpestio idoneo (ad esempio KERDI-LINE-SR) e devono essere disposte fascette perimetrali corrispondenti.

3. Se viene installato lo scarico lineare verticale KERDI-LINE-V, il pannello pendenziato deve essere incollato all'altezza corretta direttamente su un supporto idoneo.
4. In base alle dimensioni scelte di KERDI-LINE, tagliare il pannello pendenziato in corrispondenza dei contrassegni indicati usando un taglierino.

   Quindi, il pannello pendenziato viene incollato a letto pieno con adesivo a letto sottile in modo che chiuda a filo con il supporto canalina di KERDI-LINE. La piccola rientranza della superficie del pannello pendenziato adiacente viene spinta lateralmente sotto la flangia.

5. Il tassello di tenuta KERDI montato di fabbrica sullo scarico lineare viene incollato sull'impermeabilizzazione superficiale adiacente del pannello pendenziato usando il collante impermeabilizzante Schlüter-KERDI-COLL.
6. A completamento del sistema di impermeabilizzazione, (vedere in proposito anche le schede tecniche 8.1 Schlüter-KERDI e 8.4 Schlüter-KERDI-COLL) è possibile cominciare la posa a letto sottile delle piastrelle. Non è necessario attendere la presa dell'adesivo sotto alla guaina prima della posa del rivestimento.
7. Per la posa del rivestimento applicare l'adesivo a letto sottile a presa idraulica direttamente sulla guaina KERDI, possibilmente posando le piastrelle a letto pieno.

   Nota: la realizzazione di un’impermeabilizzazione KERDI ai sensi dell’abP e conforme alla marcatura CE richiede l’utilizzo di adesivi certificati per il sistema con KERDI. Su richiesta saremo lieti di comunicarvi quali sono i tipi di adesivi corrispondenti.

8. Altri rivestimenti, ad esempio in plastica o simili, sono fondamentalmente possibili, tuttavia non vengono descritti qui nel dettaglio e verranno illustrati di conseguenza a seconda delle esigenze. Il nostro ufficio tecnico sarà lieto di rispondere a ogni domanda fornendo i nostri consigli.

Il pannello pendenziato è realizzato in polistirene espanso (EPS) resistente alla compressione. Il pannello pendenziato viene posato sulla superficie con una guaina KERDI.

Schlüter-KERDI è una guaina impermeabilizzante in polietilene morbido, provvista sul lato superiore di uno speciale tessuto non tessuto che ne garantisce la presa con l'adesivo per piastrelle e altri rivestimenti.

Caratteristiche del materiale e campi di applicazione

Schlüter-KERDI-SHOWER-L in combinazione con lo scarico lineare KERDI-LINE sono scarichi per edifici, classificati nella categoria K3 ai sensi della normativa DIN EN 1253. Il loro utilizzo è quindi indicato per superfici non carrabili, senza traffico pesante, come appartamenti, case di riposo, alberghi, scuole, bagni e docce comuni. A prescindere dal formato delle piastrelle, il pavimento può essere sollecitato con il normale traffico di persone. Se sono previste sollecitazioni maggiori, ad esempio sedie a rotelle, sono necessari uno strato di distribuzione del carico aggiuntivo o piastrelle di formato più grande. A seconda di particolari sollecitazioni chimiche, meccaniche o di altro tipo, si rende necessario valutare la possibilità di applicazione di KERDI-SHOWER-L.
