Schlüter-KERDI-LINE-TF  Griglia piastrellabile con telaio in acciaio inossidabile

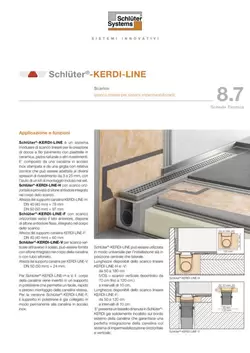

Schlüter-KERDI-LINE è un sistema di scarico lineare per la creazione di docce a filo pavimento con piastrelle in ceramica, pietra naturale o altri rivestimenti. È composto da una canalina in acciaio inossidabile imbutito e da griglie di chiusura/telai a scelta. Un ausilio di montaggio fornito in dotazione permette di regolarle in modo continuo, adattandole a pavimenti di spessore diverso. KERDI-LINE è indicata sia per l’installazione in posizione centrale nel piatto doccia che laterale a parete.

I telai sono disponibili in 3 versioni:

• Come telaio con superficie visibile da 10 mm, spazzolata, lucidata a specchio o verniciata a polvere
• Come telaio sagomato con eleganti griglie di design
• Come telaio TF con superficie visibile minima e protezione dei bordi ottimale.

Schlüter-KERDI-LINE-H con scarico orizzontale dispone di sifone antiodore integrato nel corpo dello scarico.

Altezza del supporto canalina: DN 40 (40 mm) = 78 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-H 50 G2 con scarico orizzontale verso il lato anteriore dispone di sifone antiodore integrato nel corpo dello scarico e, come da normativa DIN EN 1253, ha una capacità di scarico di ≥ 0,8 l/s con un’altezza di accumulo di 2 cm e un’altezza del sifone di 50 mm.

Altezza del supporto canalina: DN 50 (50 mm) = 120 mm

Schlüter-KERDI-LINE-F con scarico orizzontale verso il lato anteriore dispone di sifone antiodore integrato nel corpo dello scarico.

Altezza del supporto canalina: DN 40 (40 mm) = 60 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-V, -VS e -KERDI-LINE-VOS per lo scarico verticale, ad es. attraverso il solaio, sono disponibili in varie configurazioni. KERDI-LINE-V dispone di un sifone antiodore integrato nello scarico. KERDI-LINE-VS e KERDI-LINE-VOS vengono forniti con tubo sifonato, anche con scarico decentrato per KERDI-LINE-VOS.

Altezza del supporto canalina: DN 50 (50 mm) = 24 mm

Schlüter-KERDI-LINE-V 50 G2 per scarico verticale dispone di sifone antiodore integrato e, come da normativa DIN EN 1253, ha una capacità di scarico di ≥ 1,0 l/s con un’altezza di accumulo di 2 cm e con un’altezza del sifone di 50 mm.

Altezza del supporto canalina: DN 50 (50 mm) = 48 mm

Tutti i sistemi di scarico elencati sono disponibili sia per telai sagomati con coperture decorative, sia per telai e telai TF.

Per Schlüter-KERDI-LINE-H 50 e KERDI-LINE H 40, il corpo della canalina viene inserito nell'apposito supporto in polistirene che permette un montaggio facile e rapido della canalina stessa. Per le versioni KERDI-LINE-V, KERDI-LINE-H 50 G2 e KERDI-LINE-F, il corpo e il supporto della canalina sono gia collegati in modo permanente.

Un tassello di tenuta del sistema di impermeabilizzazione Schlüter-KERDI è già solidamente incollato sul bordo esterno della canalina. Il suo compito è garantire una perfetta integrazione della canalina col sistema di impermeabilizzazione orizzontale e verticale. I sistemi di impermeabilizzazione Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT, Schlüter-KERDI-BOARD e i relativi collanti Schlüter-KERDI-COLL-L e Schlüter-KERDI-FIX costituiscono sistemi di impermeabilizzazione certificati per gli scarichi lineari.

KERDI-LINE è un componente di sistema conforme alla norma tedesca di impermeabilizzazione DIN 18534. Inoltre ha un certificato di collaudo generale per l'edilizia (abP) in combinazione con i sistemi Schlüter sopra citati. Le classi di resistenza all'umidità secondo abP sono riportate nelle relative schede tecniche. Ai sensi della ETAG 022 (impermeabilizzazione in abbinamento ad altri materiali), KERDI-LINE è un componente di un sistema con omologazione europea (ETA = European Technical Assessment). I suddetti prodotti Schlüter certificati con KERDI-LINE sono contrassegnati dal marchio CE.

Nota: Schlüter-KERDI-LINE e telai vanno installati utilizzando adesivo per ceramica a base cementizia. Non è consentito l’impiego di silicone acetico con le canaline, la griglia con telaio e il supporto a scomparsa.

Le parti visibili del telaio e le griglie, piene o traforate, sono in acciaio inossidabile spazzolato, lucidato a specchio o verniciato a polvere. Per il telaio e il telaio TF è disponibile anche una versione con contenimento per le piastrelle. Inoltre è disponibile una versione con supporto a scomparsa piastrellabile con materiali di qualsiasi spessore (KERDI-LINE-D).

Nota: prima di utilizzare il telaio TF è necessario verificare la distanza giusta dalla canalina alla parete.

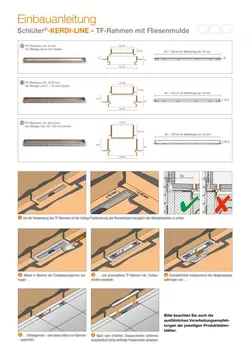

Installazione a filo parete

1. Sigillare sia il tassello di tenuta KERDI che gli angoli interni Schlüter-KERDI-KERECK compresi in dotazione con KERDI-COLL-L.
2. Successivamente applicare l'adesivo per piastrelle nella zona della canalina.
3. A seconda della versione, i telai TF hanno un'altezza fissa e vengono annegati nel letto di malta con l'aletta per le piastrelle.
4. Applicare l'adesivo per piastrelle in base al materiale di rivestimento e posare il rivestimento all'altezza corretta, leggermente più in alto rispetto al telaio.
5. Quando il collante si è indurito, rimuovere le strisce distanziatrici.
6. Successivamente è possibile inserire la griglia piastrellata.

Nota: non è consentito l’impiego di silicone acetico con le canaline, la griglia-telaio e il supporto a scomparsa.

Le canaline fino a 120 cm di lunghezza sono realizzate in acciaio inossidabile V4A (1.4404 = AISI 316L) stampato. Oltre i 130 cm di lunghezza, le canaline sono tutte realizzate in acciaio inossidabile V4A (1.4404 = AISI 316L) ma piegato e successivamente saldato. Le canaline vengono fornite provviste di tassello di tenuta Schlüter-KERDI solidamente incollato. Si tratta di una guaina impermeabilizzante in polietilene morbido ed elastico, provvista su entrambi i lati di uno speciale tessuto feltrato.

Gli scarichi sono prodotti, a seconda della loro tipologia, in polipropilene ultraresistente agli urti (PP) oppure in ABS. Il sifone antiodore è in polipropilene (PP) rinforzato con fibre. Telaio e griglia di chiusura sono realizzate in acciaio inossidabile V4A (1.4404 = AISI 316L). Superfici dei profili e delle griglie di chiusura:

• EB = Acciaio inossidabile spazzolato
• EP = acciaio inossidabile lucido
• EC = acciaio inossidabile verniciato a polvere

Il supporto canalina è realizzato in polistirene espanso (EPS) resistente alla compressione.

Caratteristiche del materiale e campi di applicazione

La canalina, il telaio e la griglia sono prodotti classificati nella categoria K3 ai sensi della DIN EN 1253. Il loro utilizzo è quindi indicato per superfici non carrabili, senza traffico pesante, come appartamenti, case di riposo, alberghi, scuole, bagni e docce comuni.

La canalina, il telaio e la griglia sono adatti al passaggio di sedie a rotelle.

KERDI-LINE è particolarmente indicata anche per l’impiego in zone dove si prevedono elevate sollecitazioni meccaniche e chimiche, grazie all’utilizzo dell’acciaio inossidabile V4A (1.4404 = AISI 316L). Tuttavia si fa presente che persino la qualità di acciaio inossidabile 1.4404 non è resistente a tutti gli agenti chimici. Questo tipo di acciaio inossidabile, ad esempio, non resiste alle sollecitazioni da acido cloridrico e fluoridrico né a determinate concentrazioni di cloro e acqua salata. Questo vale anche per piscine ad acqua salata. Per utilizzi specifici è consigliabile valutare le sollecitazioni meccaniche e chimiche caso per caso. Non utilizzare detergenti aggressivi.

KERDI-LINE-TF ne aumenta l'idoneità per progetti commerciali, come ad esempio gli hotel, in cui la griglia piastrellabile viene rimossa regolarmente.

La cornice e le relative griglie di chiusura A, B e C in acciaio inossidabile sono disponibili anche con superfici con finitura a rilievo che imita la superficie della pietra naturale. L’acciaio inossidabile è trattato con smalto di poliuretano in polvere. Il colore non si altera col tempo, è resistente sia ai raggi UV che agli agenti atmosferici. I profili devono essere protetti da graffi e sfregamenti.
