Schlüter-KERDI-LINE-D  Copertura della canalina senza cornice

Montaggio della cornice e della griglia decorativa

1. Utilizzare le strisce distanziatrici per montare la cornice.
2. Montare la cornice con l’aiuto del regolatore di altezza.
3. La cornice deve essere completamente ricoperta col collante che va spalmato su tutta la superficie del rivestimento.
4. Quando il collante è asciutto rimuovere le strisce distanziatrici e il regolatore di altezza. A questo punto è possibile installare la griglia decorativa.

Nota: in caso di utilizzo di profili con superficie lucida rimuovere la pellicola protettiva prima della stuccatura.

Rimuovere immediatamente residui di malta, stucco o adesivo.

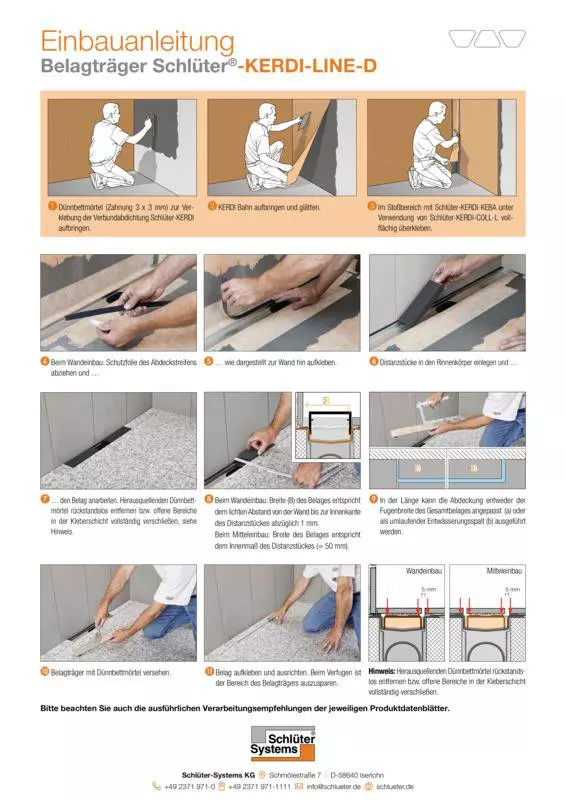

Montaggio di supporto canalina senza cornice Schlüter-KERDI-LINE-D

1. Nel caso di montaggio a parete, dopo avere rimosso la pellicola protettiva, incollare alla parete le strisce da rivestimento come mostrato in figura.
2. Successivamente inserire i distanziatori nel corpo della canalina
3. e posare il rivestimento della doccia. Rimuovere accuratamente l'adesivo in eccesso e colmare eventuali buchi nello strato di adesivo (vedi nota).
4. Nel caso di installazione a parete, la larghezza (B) del rivestimento corrisponde alla distanza tra la parete e l’angolo interno del distanziatore meno 1 mm.

   Nel caso di installazione centrale, la larghezza del rivestimento corrisponde alla misura interna del distanziatore (= 50 mm).

   Nelle zone frontali la griglia decorativa si può adattare all’ampiezza delle fughe del rivestimento oppure si può utilizzare per creare uno scarico perimetrale.

5. Quando il rivestimento è asciutto rimuovere i distanziatori e spalmare la colla nel supporto.
6. Stuccare il rivestimento con un adesivo adeguato. Quando si effettua la stuccatura a base cementizia, non stuccare la zona del supporto.

Nota: rimuovere accuratamente l'adesivo in eccesso e colmare eventuali buchi nello strato di adesivo.

Nota: non è consentito l’impiego di silicone acetico con le canaline, la griglia-cornice e il supporto a scomparsa.

Cornice e griglia di chiusura sono realizzate nei seguenti materiali:

• V4A = AISI 316L / 1.4404.

Superfici dei profili e delle griglie di chiusura:

• EB = acciaio inossidabile spazzolato
• EP = acciaio inossidabile lucido
• EC = acciaio inossidabile verniciato a polvere

Caratteristiche del materiale e campi di applicazione

La canalina, la cornice e la griglia sono prodotti classificati nella categoria K3 ai sensi della DIN EN 1253. Il loro utilizzo è quindi indicato per superfici non carrabili, senza traffico pesante, come appartamenti, case di riposo, alberghi, scuole, bagni e docce comuni.

La canalina, la cornice e la griglia sono adatte al passaggio di sedie a rotelle.

KERDI-LINE è particolarmente indicata anche per l’impiego in zone dove si prevedono elevate sollecitazioni meccaniche e chimiche, grazie all’utilizzo dell’acciaio inossidabile V4A.

Si fa presente che persino la qualità V4A non è resistente a tutte le sollecitazioni chimiche (come nel caso di particolari acidi e soluzioni saline).

Questo vale anche per piscine ad acqua salata. Per utilizzi specifici è consigliabile valutare le sollecitazioni meccaniche e chimiche caso per caso. Non utilizzare detergenti aggressivi.

La griglia e la cornice abbinata A, B e C in acciaio inossidabile sono disponibili anche con finitura in rilievo, che imita la superficie della pietra naturale. L’acciaio inossidabile viene trattato con smalto di poliuretano in polvere. Il colore non si altera col tempo, è resistente sia ai raggi UV che agli agenti atmosferici. La superficie a vista deve essere protetta contro graffi e sfregamenti.
