Schlüter-KERDI-LINE-F  Kit completo per scarico lineare orizzontale

Con altezze di installazione di soli 60 o 97 mm, il kit di scarico orizzontale Schlüter-KERDI-LINE-F è particolarmente adatto per progetti di ristrutturazione e ammodernamento. Lo scarico lineare per docce a filo pavimento può essere installato sia al centro della superficie che nella zona della parete e può essere collegato in modo affidabile alla guaina di impermeabilizzazione grazie al tassello di tenuta Schlüter-KERDI integrato.

Il kit base contiene:

  • Angoli preformati (per raccordo a parete laterale)
  • Canalina con tassello di tenuta KERDI e supporto
  • Guarnizione a labbro
  • Sifone integrato nello scarico

Naturalmente offriamo anche combinazioni di griglie e cornici abbinate, ad esempio KERDI-LINE-STYLE o KERDI-LINE-A.


Foto prodotto KERDI-LINE-F 1©Schlüter-Systems KG
Foto prodotto KERDI-LINE-F 2©Schlüter-Systems KG
Foto prodotto KERDI-LINE-F 3©Schlüter-Systems KG
Foto prodotto KERDI-LINE-F 4©Schlüter-Systems KG
Foto prodotto KERDI-LINE-F 5©Schlüter-Systems KG
Disegno in sezione KERDI-LINE-F 1©Schlüter-Systems KG
Disegno in sezione KERDI-LINE-F 2©Schlüter-Systems KG
zoom_out_map search
Foto prodotto KERDI-LINE-F 1
Foto prodotto KERDI-LINE-F 2
Foto prodotto KERDI-LINE-F 3
Foto prodotto KERDI-LINE-F 4
Foto prodotto KERDI-LINE-F 5
Disegno in sezione KERDI-LINE-F 1
Disegno in sezione KERDI-LINE-F 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •

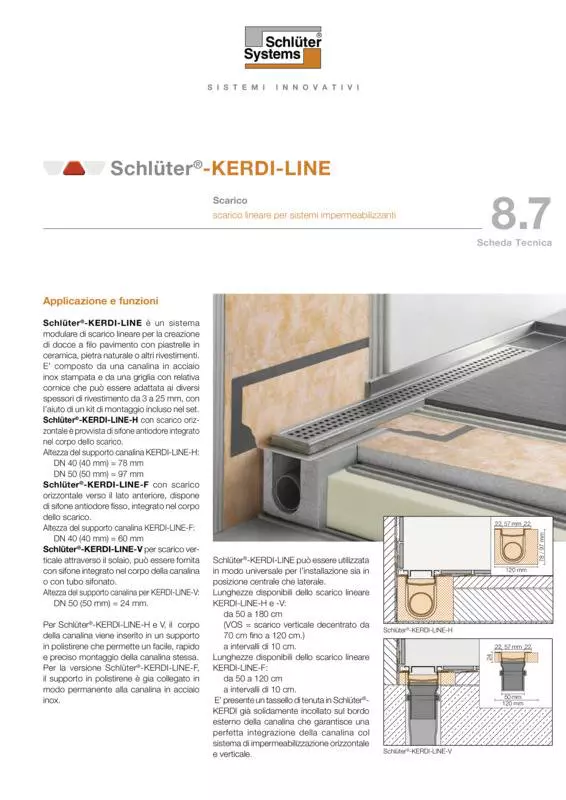

Informazioni prodotti generali

Schlüter-KERDI-LINE è un sistema di scarico lineare per la creazione di docce a filo pavimento con piastrelle in ceramica, pietra naturale o altri rivestimenti.

È composto da una canalina in acciaio inossidabile stampata e da una griglia con relativa cornice che può essere adattata ai diversi spessori di rivestimento da 3 a 25 mm, con l’aiuto di un kit di montaggio incluso nel set. Le cornici sono disponibili in due versioni. Sia con una superficie visibile da 10 mm, spazzolata, lucidata a specchio o verniciata a polvere, oppure come telaio sottile.

Schlüter-KERDI-LINE-F con scarico orizzontale verso il lato anteriore, dispone di sifone antiodore fisso, integrato nel corpo dello scarico.

Capacità di scarico:

  • 0,45 l/s

Profondità della tenuta idraulica:

  • 25 mm

Altezza del supporto canalina:

  • DN 40 = 60 mm

Per Schlüter-KERDI-LINE-H 50 e H 40, il corpo della canalina viene inserito in un supporto in polistirene che permette un facile, rapido e preciso montaggio della canalina stessa. Per le versioni KERDI-LINE-V, H 50 G2 e KERDI-LINE-F, il supporto in polistirene è gia collegato in modo permanente alla canalina in acciaio inossidabile.

KERDI-LINE può essere utilizzata in modo universale per l’installazione sia in posizione centrale che laterale.

Lunghezze disponibili dello scarico lineare KERDI-LINE-F:

  • da 50 cm a 120 cm, a intervalli di 10 cm

È presente un tassello di tenuta in KERDI già solidamente incollato sul bordo esterno della canalina.

Questo garantisce una perfetta integrazione della canalina col sistema di impermeabilizzazione orizzontale e verticale.

I sistemi di impermeabilizzazione Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT oppure Schlüter-KERDI-BOARD con i relativi collanti Schlüter-KERDI-COLL oppure Schlüter-KERDI-FIX costituiscono sistemi di impermeabilizzazione certificati per gli scarichi lineari.

Nota: Schlüter-KERDI-LINE e cornici vanno installate utilizzando adesivo per ceramica a base cementizia. Non è consentito l’impiego di silicone acetico con le canaline, la griglia con cornice e il supporto a scomparsa.

KERDI-LINE fa parte di un sistema conforme alla normativa tedesca DIN 18534 e, in abbinamento tutti gli altri sistemi Schlüter sopracitati, è dotato di un certificato di prova abP (allgemeines bauaufsichtliches Prüfzeugnis).

Le classi di resistenza all’umidità secondo abP sono disponibili nelle relative schede tecniche. Ai sensi della ETAG 022 (impermeabilizzazione in abbinamento ad altri materiali), KERDI-LINE è un componente di un sistema con omologazione europea (ETA = European Technical Assessment). I suddetti prodotti Schlüter certificati con KERDI-LINE sono contrassegnati dal marchio CE.

Schlüter-KERDI-LINE-GTO è un sifone antiodore a secco con valvola in silicone. Il suo utilizzo è particolarmente indicato per docce utilizzate in modo sporadico (come per esempio in case di vacanza). Schlüter-KERDI-LINE-GTO evita il rischio della formazione di cattivi odori da attendersi invece con tradizionali sifoni antiodore che si asciugano in prolungati periodi di mancato utilizzo. Con un capacità di scarico superiore a 0,45 l/s (come da normativa DIN EN 1253) il sifone antiodore a secco può sostituire i tradizionali sifoni antiodore e può sopperire ad un’aerazione insufficiente (non utilizzabile in KERDI-LINE-F / -VS / -VOS).

Nota:

Schlüter-KERDI-LINE-H 50 G2, -V 50 G2 e KERDI-LINE-F richiedono la realizzazione di un massetto in opera. Il massetto realizzato in opera viene impermeabilizzato in superficie con Schlüter-DITRA (scheda tecnica 6.1) o con DITRA-HEAT.

I profili Schlüter-SHOWERPROFILE-S e -R permettono la chiusura laterale del piano doccia in pendenza verso il pavimento non inclinato e/o il rivestimento (scheda tecnica 14.1). Per permettere un’adeguata chiusura dei dislivelli laterali, i profili SHOWERPROFILE-S sono a forma di cuneo. Le pareti adiacenti vengono impermeabilizzate con Schlüter-KERDI (scheda tecnica 8.1) o con Schlüter-KERDI-BOARD (scheda tecnica 12.1).

Installazione con spessore ridotto:

KERDI-LINE-H, H 50 G2 e F vengono impiegati negli scarichi orizzontali nel solaio. In caso di ristrutturazioni o ammodernamenti è particolarmente indicato KERDI-LINE-F per il suo basso spessore di soli 60 mm. Nel caso in cui sia possibile far passare lo scarico attraverso il solaio, KERDI-LINE-V, ad esempio, ne consente la realizzazione con un’altezza di ≥ 24 mm.

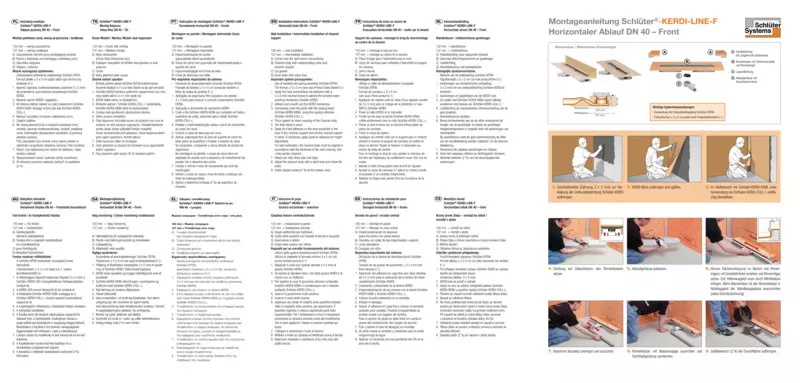

Schlüter-KERDI-LINE-F

Scarico orizzontale verso il lato anteriore con spessore limitato

  1. La guarnizione a labbro viene posizionata sul bocchettone di scarico della canalina. Controllare il giusto verso di installazione.
  2. Procedere con l’installazione del corpo di scarico.
  3. Applicare adesivo a letto sottile sul sottofondo portante, planare e livellato e posizionare il supporto. Per compensare eventuali dislivelli e per livellare l’altezza, è possibile posizionare il supporto anche su punti di malta convenientemente distanziati oppure su malta a letto pieno. Per l’installazione contro la parete è necessario posizionare la canalina tenendo conto dello spessore del rivestimento che si deve applicare. Nel caso di installazione centrale, il supporto dev’essere reso simmetrico utilizzando la striscia di compensazione in dotazione.
  4. Il corpo dello scarico viene collegato alla rete fognaria dell’edificio tramite il tubo di collegamento in dotazione. Successivamente la canalina dev’essere livellata con bolla, dopodiché è consigliabile effettuare una prova di tenuta dello scarico.
  5. Viene ora realizzato in opera un massetto con pendenza del 2 % verso la canalina KERDI-LINE-F, verificando nuovamente la messa in bolla.
  6. DITRA viene applicata a letto pieno sul massetto calpestabile con colla a letto sottile (dentatura raccomandata della spatola 3 x 3 mm – 4 x 4 mm).

    Posare su Schlüter-DITRA piastrelle di formato minimo 5 x 5 cm (vedi scheda tecnica 6.1).

  7. Successivamente raccordare il tassello di tenuta Schlüter-KERDI sopra l’impermeabilizzazione circostante utilizzando KERDI-COLL (vedi scheda tecnica 8.4) a letto pieno con spatola dentata 3 x 3 mm o 4 x 4 mm. Rispettare il tempo aperto prescritto dell’adesivo. Eventuali raccordi perimetrali sono realizzati a regola d’arte utilizzando le fascette KERDI-KEBA assieme a KERDI-COLL.

Installazione a filo parete

  1. Rifilare il tassello di tenuta KERDI per installarlo nell’angolo.
  2. Sigillare il tassello di tenuta KERDI con KERDI-COLL. Rifilare l’angolo interno Schlüter-KERDI-KERECK incluso nella fornitura.
  3. In seguito, incollarlo con KERDI-COLL.

Le canaline fino a 120 cm di lunghezza sono realizzate in acciaio inossidabile V4A (1.4404 = AISI 316L) stampato. Le canaline vengono fornite provviste di tassello di tenuta KERDI saldamente incollato. Schlüter-KERDI è una guaina impermeabilizzante in polietilene morbido ed elastico, provvista su entrambi i lati di uno speciale tessuto feltrato che ne garantisce la presa con il collante.

Gli scarichi sono prodotti, a seconda della loro tipologia, in polipropilene altamente resistente agli urti (PP) oppure in ABS.

Il sifone antiodore è in polipropilene (PP) rinforzato con fibre.

Il supporto canalina è realizzato in polistirene espanso (EPS) resistente alla compressione.

Caratteristiche del materiale e campi di applicazione

La canalina, la cornice e la griglia sono prodotti classificati nella categoria K3 ai sensi della DIN EN 1253. Il loro utilizzo è quindi indicato per superfici non carrabili, senza traffico pesante, come appartamenti, case di riposo, alberghi, scuole, bagni e docce comuni.

La canalina, la cornice e la griglia sono adatte al passaggio di sedie a rotelle.

KERDI-LINE è particolarmente indicata anche per l’impiego in zone dove si prevedono elevate sollecitazioni meccaniche e chimiche, grazie all’utilizzo dell’acciaio inossidabile V4A.

Si fa presente che persino la qualità V4A non è resistente a tutte le sollecitazioni chimiche (come nel caso di particolari acidi e soluzioni saline).

Questo vale anche per piscine ad acqua salata. Per utilizzi specifici è consigliabile valutare le sollecitazioni meccaniche e chimiche caso per caso. Non utilizzare detergenti aggressivi.

Il set è dotato di uno specifico spazzolino, con indicazioni del suo utilizzo, per una facile pulizia periodica del sifone e della canalina.

Tutti i detergenti devono essere privi sia di acido muriatico che di acido fluoridrico.

Il contatto con altri metalli, come ad esempio l’acciaio non inossidabile, deve essere assolutamente evitato, poiché può portare alla formazione di ruggine. Ciò vale, anche durante la posa, con il contatto con residui di utensili come dischi da taglio, spatole o la lana di acciaio impiegati, ad esempio, per eliminare i residui di malta.

Evitare l’utilizzo di detergenti abrasivi sulle superfici delicate.

L’acciaio inossidabile può essere ripristinato utilizzando una pasta lucidante, tipo Schlüter-CLEAN-CP.
