Schlüter-DITRA-HEAT-E-S  Set completi per pavimento e parete

Schlüter-DITRA-HEAT è una guaina in polipropilene con struttura a rilievi sagomati a "coda di rondine" rivestita sul retro con tessuto non tessuto.

È un sottofondo universale per rivestimenti in ceramica e pietre naturali, con funzione di desolidarizzazione, impermeabilizzazione e compensazione della pressione del vapore. La guaina funge, inoltre, da alloggiamento di cavi scaldanti.

Il supporto, sul quale la guaina DITRA-HEAT viene posata, deve essere livellato, pulito e portante. Per l’applicazione di DITRA-HEAT si stende uno strato di adesivo sul supporto con una spatola dentata idonea (6 x 6 mm). Il tessuto non tessuto di DITRA-HEAT permette l’ancoraggio della guaina al collante sottostante a letto pieno, consentendo una buona aderenza meccanica. Tenere in considerazione il tempo aperto dell'adesivo.

Per la posa a pavimento della guaina DITRA-HEAT, si può installare il cavo scaldante subito dopo la posa della guaina stessa, con un passo minimo, di regola, di 9 cm (ogni 3 rilievi).

Se la guaina è posata a parete, l‘installazione del cavo scaldante deve avvenire non prima che l’adesivo abbia raggiunto una sufficiente presa sotto la guaina. Qui è possibile selezionare un passo a parete di 6 cm (ogni 2 rilievi) o di 9 cm (ogni 3 rilievi) (per maggiori informazioni vedi la scheda tecnica 6.4 a pag. 7, vedi Download).

In caso di installazione a parete si consiglia l’uso della guaina in pannelli.

È possibile posare a colla il pavimento direttamente su DITRA-HEAT rispettando le norme vigenti. L’adesivo garantisce un perfetto ancoraggio grazie alle struttura a rilievi sagomati a "coda di rondine" delle quali è dotata la guaina DITRA-HEAT.

DITRA-HEAT è impermeabile e resistente alle sollecitazioni chimiche che normalmente agiscono sui rivestimenti ceramici. Nelle aree in cui occorre, è possibile creare un’impermeabilizzazione certificata con l’utilizzo di DITRA-HEAT.

Riepilogo delle funzioni:

a) Desolidarizzazione

DITRA-HEAT separa la pavimentazione dal sottofondo neutralizzando la trasmissione delle tensioni sottostanti, che non si trasmettono quindi alla pavimentazione. Funziona inoltre da ponte sulle crepe, evitando così che queste possano raggiungere lo strato superficiale.

b) Impermeabilizzazione

DITRA-HEAT è una guaina impermeabile in polipropilene con elevata capacità di freno vapore. In abbinamento ad un rivestimento in ceramica o in pietra naturale, con DITRA-HEAT è possibile realizzare un sistema di impermeabilizzazione. In questo caso le giunzioni ed i raccordi con pareti ed elementi fissi devono essere realizzati seguendo le istruzioni di questa scheda tecnica.

DITRA-HEAT è conforme ai requisiti della normativa tedesca DIN 18534. Classi di esposizione all’acqua: da W0-I a W3-I*. DITRA-HEAT viene inoltre fornito con certificazione abP.

Classe di esposizione all’umidità conforme alle classi di applicazione della ZDB da 0 fino a B0 oltre che A.

DITRA-HEAT è un sistema certificato ETA (European Technical Assessment) in base alla relativa ETAG 022, contrassegnato con il marchio CE.

La realizzazione di un’impermeabilizzazione ai sensi dell’abP e conforme alla marcatura CE richiede l’utilizzo di adesivi certificati per il sistema. La relativa documentazione viene fornita su richiesta.

DITRA-HEAT protegge il supporto dai danni causati dalla penetrazione di umidità e da eventuali sostanze aggressive e nocive.

* Con abP e/o ETA secondo ETAG 022. Per informazioni su altri campi di applicazione è a Vs. disposizione il ns. ufficio tecnico.

c) Distribuzione del carico (ripartizione del carico)

Le piastrelle in ceramica posate su DITRA-HEAT nei pavimenti devono avere un formato non inferiore a 5 x 5 cm ed uno spessore minimo di 5,5 mm. Grazie alla struttura riempita di colla, la guaina DITRA-HEAT trasferisce direttamente al sottofondo i carichi presenti sul pavimento. Per questo motivo i pavimenti posati su DITRA-HEAT sono così resistenti. Nella scelta del formato, dello spessore e della resistenza alla pressione della ceramica, per garantire una adeguata resistenza, si deve tenere conto delle sollecitazioni da attendersi, ad esempio dell’eventuale presenza di elevati carichi mobili (ad es. in ambienti commerciali o pubblici) e/o di importanti carichi puntiformi (ad e. pianoforti a coda, scaffalature, transpallet). Seguire le prescrizioni della “ZDB” vigenti in Germania nei riguardi della scelta dello spessore della ceramica e della posa di “Pavimenti in ceramica ad elevata resistenza meccanica”.

Nelle zone soggette a carichi elevati, l’adesivo deve riempire totalmente le cavità tra guaina e piastrella.

È buona norma proteggere una pavimentazione in ceramica da urti con oggetti duri. Il formato delle piastrelle non deve essere inferiore a 5 x 5 cm.

d) Resistenza allo strappo

Grazie alla presa dell‘adesivo tra tessuto non tessuto sottostante e supporto e grazie all‘ancoraggio meccanico dell’adesivo nei rilievi sagomati a "coda di rondine" DITRA-HEAT garantisce una buona resistenza allo strappo tra la piastrellatura ed il supporto. DITRA-HEAT può quindi essere utilizzato sia per pareti che per pavimenti.

Tipi di supporto per Schlüter-DITRA-HEAT

Assicurarsi che i supporti su cui va posato DITRA-HEAT siano planari, portanti, puliti e compatibili. Vanno eliminate le parti superficiali che potrebbero compromettere l’adesione della guaina. La correzione di eventuali irregolarità o della planarità nel supporto va effettuata prima di posare DITRA-HEAT.

Soprattutto nel caso di pavimenti a contatto con la terra e sopra vani non riscaldati, è necessario prevedere un adeguato isolamento, per evitare dispersioni termiche.

Per una più rapida distribuzione del calore verso la superficie si consiglia, su massetti non riscaldati, l‘utilizzo di DITRA-HEAT-DUO, che funge da "scudo termico". Come isolante termico sotto DITRA-HEAT si consiglia l’utilizzo di Schlüter-KERDI-BOARD (vedi scheda tecnica 12.1).

Calcestruzzo

Il calcestruzzo è soggetto a deformazioni legate al ritiro, che possono manifestarsi per un lungo periodo. Nel caso del calcestruzzo e del calcestruzzo precompresso possono nascere anche tensioni causate dalla loro flessione.

La guaina DITRA-HEAT è in grado di assorbire le tensioni che si produrrebbero tra calcestruzzo e rivestimento soprastante, consentendo così la posa della pavimentazione non appena il calcestruzzo risulti sufficientemente stabile.

Massetti in cemento

La norma vigente, UNI 11493-1, prescrive che i massetti in cemento debbano stagionare per almeno 28 giorni ed avere un’umidità residua inferiore al 2% CM in volume prima di essere considerati idonei per la posa delle piastrelle.

I massetti galleggianti ed i pavimenti riscaldati in particolare possono, tuttavia, manifestare delle deformazioni e delle crepe, in seguito a sollecitazioni meccaniche o a sbalzi termici, anche dopo il sopracitato periodo. Utilizzando DITRA-HEAT, invece, è possibile posare la pavimentazione sul massetto in cemento non appena esso diventa calpestabile.

Eventuali fessurazioni e possibili deformazioni del massetto vengono neutralizzate dallo strato di DITRA-HEAT e non trasmesse al manto ceramico.

Massetti a base di anidrite

Secondo le norme in vigore, al momento della posa della pavimentazione, i massetti a base di solfato di calcio (massetti in anidrite) non dovrebbero contenere umidità residue oltre lo 0,5% CM (metodo al carburo) in volume. L’utilizzo di DITRA-HEAT consente, invece, di posare il pavimento già con umidità residua inferiore al 2% CM.

Se necessario, preparare la superficie del massetto a regola d’arte, seguendo le prescrizioni del produttore (levigatura, mano di fondo). L’incollaggio di DITRA-HEAT può avvenire mediante adesivi a presa idraulica o con altri adesivi idonei per il supporto. DITRA-HEAT protegge il massetto dalla penetrazione di umidità attraverso la superficie. Il massetto anidritico è molto sensibile all’umidità; pertanto il massetto deve essere protetto da eventuale umidità che potrebbe penetrare dalla superficie del pavimento. Sono tuttavia da prendere in considerazione eventuali ulteriori provvedimenti in caso di presenza di umidità di risalita.

Massetti riscaldati

DITRA-HEAT può essere applicata anche su massetti riscaldati, sempre rispettando le avvertenze sopra indicate (cemento, anidrite). Utilizzando DITRA-HEAT, è possibile accendere il riscaldamento a pavimento già dopo soli 7 giorni dalla sua ultimazione. Accendendo l’impianto con una temperatura di mandata di 25 °C, è possibile aumentarla al massimo di 5 °C al giorno sino al raggiungimento della temperatura massima di esercizio.

Avviso: installando DITRA-HEAT sopra massetti riscaldati è possibile scaldare parte del pavimento in modo indipendente e mirato, indipendentemente dal riscaldamento centralizzato. Questa opzione è particolarmente apprezzabile nelle cosiddette mezze stagioni, in quanto essa consente di tenere spento il riscaldamento centrale.

Inoltre, DITRA-HEAT può integrare il riscaldamento principale, in periodi di temperatura particolarmente rigida.

La funzione di scudo termico della versione DITRA-HEAT-DUO rende questa sconsigliabile per l‘utilizzo sopra massetti riscaldati.

Pavimenti e rivestimenti in materiale sintetico

Le superfici devono essere portanti e realizzate in modo tale che vi possa aderire l’adesivo idoneo per il fissaggio del tessuto della guaina DITRA-HEAT. Verificare la compatibilità dell’adesivo con il sottofondo e con DITRA-HEAT.

Compensato e truciolare

Questi materiali sono soggetti a deformazioni, in particolare per effetto dell’umidità (anche quella dell’aria). Si consiglia pertanto l’utilizzo di pannelli in compensato o truciolare pretrattati con sostanze che inibiscono l’assorbimento di umidità.

Questi pannelli possono di norma essere impiegati all’interno come supporto sia alle pareti che a pavimento.

I pannelli devono avere uno spessore tale da garantire una sufficiente stabilità.

Dopo averli posati fra loro grazie agli appositi incastri maschio/femmina, è necessario anche fissarli meccanicamente con viti a distanza adeguatamente ravvicinata. È indispensabile comunque lasciare uno spazio perimetrale di circa 10 mm tra pannelli ed elementi strutturali adiacenti.

I movimenti differenziali tra rivestimento ceramico e pannello vengono compensati da DITRA-HEAT, che impedisce, inoltre, la penetrazione dell’umidità.

Pavimenti in legno

In linea di principio, è possibile posare un pavimento in ceramica direttamente su un supporto in legno, a condizione che quest’ultimo sia sufficientemente portante e con incastri maschio/femmina. Prima di procedere alla posa di DITRA-HEAT, bisogna verificare che il supporto in legno abbia la corretta umidità.

In questo tipo di applicazione ha dato ottimi risultati l’utilizzo di pannelli supplementari in truciolare o in compensato. Si raccomanda di rasare le irregolarità del supporto con appositi prodotti livellanti prima della posa di questi pannelli.

Strutture in muratura / opere murarie miste

DITRA-HEAT può essere posato su murature in mattoni e laterizio, arenaria calcarea, pietre a base di cemento, calcestruzzo poroso o materiali analoghi. Se sono presenti irregolarità, queste vanno prima compensate.

Soprattutto in caso di risanamento, ristrutturazione ed ampliamento di edifici esistenti, si presentano spesso supporti in materiali diversi (opere murarie miste), che conducono alla formazione di crepe lungo le superfici di contatto tra le stesse in seguito ad un diverso comportamento alle varie sollecitazioni. DITRA-HEAT impedisce che le sollecitazioni e le crepe che ne derivano si ripercuotano sul rivestimento soprastante.

Intonaci in gesso

Prima della posa del rivestimento, i supporti in gesso devono essere asciutti e la loro superficie deve essere stata precedentemente trattata con apposito prodotto. DITRA-HEAT può essere posato utilizzando normale adesivo a presa idraulica o altro adesivo idoneo per il supporto.

1. Il supporto deve essere pulito, portante, planare e privo di elementi che possono impedire una corretta adesione dell’adesivo. Se necessario, livellare la superficie prima di posare DITRA-HEAT.

2. La scelta dell’adesivo con il quale fissare la guaina DITRA-HEAT al supporto avviene in funzione del tipo di supporto stesso.

   L’adesivo deve aderire al supporto ed ancorarsi meccanicamente al tessuto della guaina DITRA-HEAT. Per la maggior parte dei supporti è possibile utilizzare un adesivo a presa idraulica. Si consiglia di impastare l’adesivo per incollaggio della guaina al supporto con elevata fluidità, rispettando i margini concessi dal produttore dell’adesivo stesso. Verificare sempre le eventuali incompatibilità tra i materiali. Per la posa di piastrelle con lati ≥30 cm l’utilizzo di un adesivo a presa rapida favorisce la stagionatura e velocizza l’asciugatura della colla.

3. Applicare l'adesivo al supporto utilizzando una spatola dentata idonea (6 x 6 mm), per garantire una migliore presa iniziale in caso di installazione della guaina a parete si raccomanda la posa a “doppia spalmatura”, applicando una mano di colla anche sul retro della guaina stessa.

4. DITRA-HEAT viene tagliata su misura e poi allettata a letto pieno nella colla precedentemente stesa. Premere la guaina subito in senso unidirezionale utilizzando un frattazzo o un rullo “pressa-guaina”. Rispettare il tempo aperto prescritto dell’adesivo. È opportuno che già durante la posa DITRA-HEAT venga applicata ben tesa esercitando una leggera trazione.

   La griglia Easycut riduce al minimo l’effetto memoria dovuto al confezionamento in rotoli. Per l’utilizzo a parete si consiglia l’impiego della guaina in pannelli, più pratica in questo caso. Affiancare senza alcun sormonto il telo o il pannello a quello precedentemente steso.

5. Per evitare danni alla guaina DITRA-HEAT appena posata o per impedirne il distacco dal supporto, si consiglia di proteggere la guaina dalle eccessive sollecitazioni meccaniche, ad esempio posando delle assi di camminamento (soprattutto al centro del passaggio usato per il trasporto del materiale, in fase di cantiere).

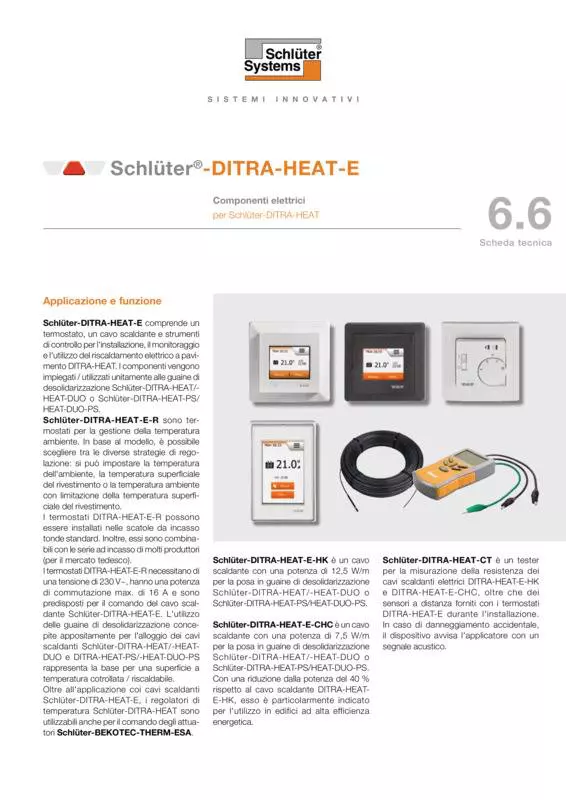

   Installazione dei componenti elettrici di Schlüter-DITRA-HEAT-E (Osservare la scheda tecnica 6.6)

   Posa dei cavi scaldanti

6. In caso di posa a pavimento, l’installazione dei cavi scaldanti può essere effettuata subito dopo l’allettamento della guaina di separazione DITRA-HEAT nell’adesivo sottostante. L’utilizzo di una tavoletta in materiale non tagliente per spianare la guaina è un ausilio consigliabile.

   Se la guaina è posata a parete, l‘installazione del cavo scaldante deve avvenire non prima che l’adesivo abbia raggiunto una sufficiente presa sotto la guaina.

   I cavi scaldanti non devono né toccarsi né incrociarsi.

7. Nella zona dell’estremità saldata del cavo prevedere una rientranza corrispondente.

   Avviso: prima di annegare il sensore nel letto di adesivo i valori di resistenza vanno verificati, ad es. utilizzando il tester Schlüter-DITRA-HEAT-E-CT, e confrontati con i valori indicati nelle tabelle riportate nelle istruzioni di montaggio del termostato.

8. Il passaggio tra la parte fredda (quella verso il termostato) e la parte calda (quella da posizionare nel pavimento/parete) del cavo scaldante è identificato con apposito segno stampato. Inoltre, nella zona di passaggio è applicato un adesivo con la scritta “Connessione/Connection”. Nella parte fredda del cavo, inoltre, c’è la scritta "FREDDO/COLD". Il cavo a freddo (4 m) deve essere allacciato direttamente in una scatola di derivazione o posato fino al termostato. Un accorciamento della parte del cavo a freddo è consentito fino a massimo 1,00 m dall’innesto tra caldo e freddo. È invece assolutamente vietato accorciare la parte calda del cavo da riscaldamento.

   L’installazione dei componenti elettrici deve essere eseguita esclusivamente da un elettricista specializzato autorizzato (EN 60335-1).

   Avviso: maggiori informazioni sull’installazione della sonda di temperatura, del cavo scaldante e sull’installazione e impostazione del termostato sono riportate nelle istruzioni del cavo scaldante o del termostato o nella scheda tecnica 6.6 Schlüter-DITRA-HEAT-E.


   Installazione di rivestimenti superiori ceramici:

9. Dopo la posa e la verifica dei cavi scaldanti secondo le indicazioni di posa riportate nelle istruzioni di montaggio di DITRA-HEAT-E, si può passare subito alla posa del rivestimento (piastrelle o pietra naturale) con un collante idoneo. L'adesivo deve essere idoneo per il fissaggio del tipo di materiale di rivestimento scelto. La stesura dell’adesivo avviene in un’unica procedura. Si riempie l’incavo della guaina di separazione con la parte liscia della spatola e si applica poi con la parte dentata della spatola la parte sopra. Fare attenzione ad annegare interamente i cavi scaldanti nel letto dell’adesivo. La dentatura della spatola viene scelta in base al formato della piastrella per favorire così un’auspicabile posa a letto pieno. Tenere conto del tempo aperto dell’adesivo.

10. I giunti di dilatazione e perimetrali sono da collocare secondo le norme in vigore e nel rispetto delle indicazioni delle nostre schede tecniche.

Avviso: la colla e il rivestimento scelti per la posa di DITRA-HEAT devono essere adatti all’uso previsto e conformi ai requisiti richiesti. La prima accensione di DITRA-HEAT-E è consentita non prima di 7 giorni dal termine dei lavori di posa del manto ceramico.

Posa di rivestimenti non ceramici:

Sopra DITRA-HEAT è possibile posare anche rivestimenti non ceramici quali parquet, materiali vinilici, rivestimenti in PVC o similari, incluso isolamento acustico da calpestio, sia con posa galleggiante che saldamente incollata. Non deve essere superata la conducibilità termica massima dell’intera pavimentazione, compreso un possibile isolamento acustico di Rlmax = 0,15 m²K/W. Devono essere rispettate le specifiche tecniche del produttore del rivestimento utilizzato.

In caso di utilizzo di materiali di rivestimento non ceramici in abbinamento a DITRA-HEAT consigliamo di richiedere una consulenza al nostro ufficio tecnico.

• La posa della guaina DITRA-HEAT e dei cavi scaldanti avviene come sopra descritto.
• Applicare su tutta la superficie un livellante adatto al riscaldamento a pavimento in modo tale che gli spazi tra i rilievi, il cavo scaldante e i raccordi siano interamente allettati.
• Assicurarsi che il cavo scaldante ed i rilievi siano ricoperti da uno spessore di almeno 5 mm di livellante. Per una migliore distribuzione dei carichi e per una superficie più uniforme, si consiglia di prevedere una copertura di almeno 8-10 mm. Una copertura più spessa è utile per migliorare la resistenza al carico in caso di utilizzo di materiali di rivestimento non rigidi (ad es. moquette) così come la diffusione del calore.
• Dopo che lo strato di livellante si è sufficientemente stagionato, è possibile posare il rivestimento seguendo le indicazioni del produttore.

Avviso:
Con il termostato digitale Schlüter-DITRA-HEAT-E, selezionare l’impostazione "pavimentazione non rigida" in modo da limitare la temperatura massima del pavimento a 28 °C. Nel caso in cui il produttore del rivestimento utilizzato indichi temperature differenti, è necessario tenerne conto quando si effettuano le impostazioni.

Avviso per l’installazione di DITRA-HEAT a parete:

Per una migliore identificazione dell‘area della parete a temperatura regolata (per evitare che venga forato involontariamente un cavo scaldante), consigliamo ad. es. di contraddistinguere visivamente questa area servendosi dei profili Schlüter (ulteriori dettagli sono riportati nella scheda tecnica 6.4 a pagina 4, vedi Download).

Per superfici di pareti riscaldate con lati ≥ 3 m i giunti di raccordo, a causa di possibili dilatazioni dovute al calore, devono essere eseguiti in modo permanentemente elastico.

Impermeabilizzazione con Schlüter-DITRA-HEAT

Impermeabilizzando a regola d’arte i punti di giunzione, i risvolti ed i collegamenti ad elementi fissi è possibile realizzare in accoppiamento con il manto ceramico un sistema d’impermeabilizzazione certificato.

DITRA-HEAT ha ottenuto dagli enti competenti la certificazione richiesta in Germania per alcune applicazioni specifiche, con relativa “abP”e con marcatura “Ü”.

Classe di esposizione all’umidità in base all’"abP: 0 - B0 e A.

DITRA-HEAT è un sistema certificato ETA (European Technical Assessment) in base alla relativa ETAG 022, contrassegnato con il marchio CE.

Classe di esposizione all’umidità in base all’ETAG 022: A.

La realizzazione di un’impermeabilizzazione ai sensi dell’abP e conforme alla marcatura CE richiede l’utilizzo di adesivi certificati per il sistema.

La relativa documentazione viene fornita su richiesta.

DITRA-HEAT protegge quindi il sottofondo da danni da umidità infiltrativa o da agenti dannosi. Sopra le zone di giunzione della guaina è necessario applicare a letto pieno il collante Schlüter-KERDI-COLL premendoci accuratamente le fascette impermeabilizzanti Schlüter-KERDI-KEBA di larghezza minima 12,5 cm.

Per sigillare i raccordi tra pavimento e rivestimento si deve utilizzare la fascetta KERDI-KEBA incollata sulla guaina DITRA-HEAT e per l’altra parte direttamente sulla parete. Le fascette nei punti di giunzione devono essere sovrapposte di almeno 5 cm. Con la fascetta KERDI KEBA è possibile ottenere in modo semplice raccordi con strutture fisse come ad es. infissi di porte e finestre e bordi perimetrali in metallo, legno o materiale plastico.

Applicare per primo Schlüter-KERDI-FIX su queste strutture. Poi, fissare la parte rimanente della fascetta con KERDI-COLL a letto pieno sopra DITRA-HEAT.

Assicurarsi che KERDI-FIX sia adatto al materiale della struttura fissa in questione. In prossimità di giunti strutturali pre-esistenti la posa della guaina DITRA-HEAT va interrotta e, nel punto di giunzione, va posata la fascetta Schlüter-KERDI-FLEX. I cavi scaldanti non devono essere fatti passare sui giunti sottostanti.

Utilizzare KERDI-FLEX anche in presenza di giunzioni perimetrali soggette a deformazioni in fase di esercizio. Creando un’omega adeguata è comunque possibile usare la fascetta KERDI-KEBA.

Avviso sugli scarichi a pavimento:
Schlüter-KERDI-DRAIN e Schlüter-KERDI-LINE sono sistemi di scarico appositamente studiati, che garantiscono un perfetto raccordo con le guaine impermeabilizzanti grazie ai tasselli di tenuta impermeabili Schlüter-KERDI. In questi casi è possibile applicare DITRA-HEAT in modo rapido e sicuro e garantire l’impermeabilizzazione utilizzando i tasselli di tenuta KERDI.

Termostato:
I cavi scaldanti del sistema DITRA-HEAT possono essere messi in funzione solo in abbinamento ai termostati DITRA-HEAT-E.
