Schlüter-BEKOTEC-EN-FK-PS  Il pannello a rilievi autoadesivo dal peso piuma

Schlüter-BEKOTEC-EN-12-F-PS è un sistema collaudato a bassissimo spessore che consente di realizzare massetti e massetti riscaldati, privi di fessurazioni ed affidabili, da rivestire con ceramica, pietra naturale ed altri materiali da rivestimento.

Il sistema viene posto in aderenza direttamente su sottofondi portanti che assorbono il carico, come il calcestruzzo, nonché massetti e strutture in legno preesistenti. Lo speciale strato autoadesivo sul lato inferiore del pannello a rilievi garantisce un'ottima adesione al sottofondo. In caso di applicazione con sistema di riscaldamento a pavimento verificare l'idoneità del sottofondo per questo specifico impiego (giunti, fascette perimetrali, ecc.).

Questo sistema è costituito da pannelli con rilievi, Schlüter-BEKOTEC-EN-12-FK ma con un adesivo speciale sul lato inferiore. Grazie ai particolari rilievi del pannello BEKOTEC-EN-12-F-PS, lo spessore minimo dello strato del massetto è di soli 20 mm tra i rilievi e di soli 8 mm sopra di essi. I rilievi sono distanziati in modo da consentire il posizionamento dei tubi di diametro 10 mm con passo 50 mm per la realizzazione di un massetto riscaldante.

Il riscaldamento a pavimento si regola facilmente e funziona perfettamente anche con basse temperature di esercizio grazie allo spessore ridotto del massetto che consente di avere una minore massa da riscaldare o da raffrescare (con una copertura di 8 mm, circa 40 kg/m² ≙ 20 l /m²).

Il ritiro che si manifesta durante la stagionatura del massetto viene ripartito in maniera modulare grazie alla particolare forma dei rilievi del pannello BEKOTEC. Questa caratteristica annulla le tensioni del massetto e permette di avere superfici di qualsiasi dimensione senza i giunti di frazionamento.

Appena il massetto cementizio diventa calpestabile, è possibile incollare la guaina di desolidarizzazione Schlüter-DITRA o, in alternativa, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT senza dover verificare l'umidità residua del massetto. Nel caso di un massetto a base di solfato di calcio è ammissibile una posa della guaina già con umidità residua ≤ 2 CM-%. Il rivestimento in ceramica o in materiale lapideo viene incollato con normale adesivo idoneo al rivestimento direttamente sulla guaina. I giunti di dilatazione nel pavimento sopra alla guaina devono essere realizzati rispettando le norme vigenti. Si consiglia l'utilizzo dei giunti prefabbricati Schlüter-DILEX che garantiscono una prestazione di deformazione certificata.

I materiali da rivestimento non rigidi e non soggetti a fessurazione, come ad es. parquet e moquette, possono essere posati direttamente sul massetto, dopo che questo ha raggiunto il grado di umidità residua specifico richiesto per la posa di questi materiali di rivestimento di diversa natura.

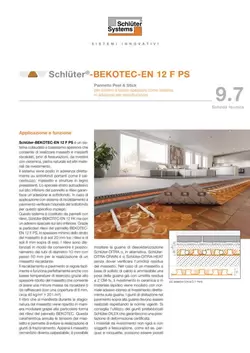

Per ulteriori informazioni, consultare il manuale tecnico.

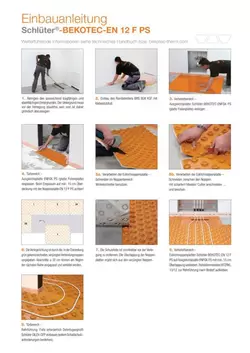

1. BEKOTEC-EN-12-F-PS deve essere steso su sottofondo planare e portante. È necessario verificare che sia pulito e compatibile. Vanno eliminate le parti superficiali che potrebbero compromettere l’adesione della guaina. Il sottofondo deve essere privo di polvere prima dell'installazione e quindi deve essere accuratamente aspirato.

   Avviso: non è sempre necessario trattare il supporto con un primer. Se necessario, si può eseguire un pretrattamento con una dispersione disponibile in commercio senza aggregati con granulometria come sabbia di quarzo o simili. Nel caso vi siano avvallamenti è necessario prima livellare la superficie con riprese di getto mediante autolivellanti o materiali adatti.

2. Lungo tutti i perimetri delle strutture fisse (pareti, pilastri, ecc.) deve essere posizionata la fascetta perimetrale Schlüter-BEKOTEC-BRS-808-KSF con spessore di 8 mm. La fascetta perimetrale è dotata nella parte inferiore su entrambi i lati di un nastro adesivo per il fissaggio. La fascetta viene premuta contro al muro grazie all’incollaggio al supporto e alla preventiva piegatura della parte in alluminio. L'appoggio dei pannelli a rilievi BEKOTEC sulla parte adesiva crea un collegamento che ne impedisce lo spostamento durante la stesura di massetti autolivellanti.

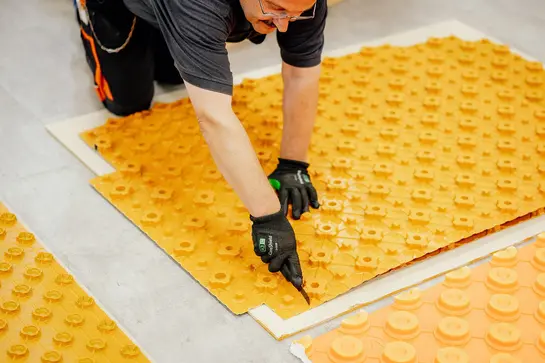

3. I pannelli BEKOTEC-EN-12-F-PS devono essere tagliati a misura lungo il perimetro. Per collegare i pannelli BEKOTEC fra di loro è sufficiente sovrapporre ed incastrare una fila di rilievi. Per posare i pannelli a rilievi rimuovere la pellicola protettiva presente sul lato inferiore di BEKOTEC-EN-12-F-PS e applicare il pannello sul sottofondo. È possibile sollevarli e riposizionarli se non è già stata esercitata una pressione. Premendo sul pannello a rilievi, lo strato autoadesivo inferiore fa sì che aderisca al sottofondo. Nelle zone di passaggio delle porte e vicino al collettore, per agevolare la posa dei tubi, è possibile utilizzare il pannello di livellamento BEKOTEC-ENFGK-PS. L'adesivo posto sul lato inferiore serve al fissaggio diretto. Schlüter-BEKOTEC-ZRKL 10/12 è un supporto in plastica con base autoadesiva che permette di fissare i tubi per riscaldamento sul pannello di livellamento.

4. Per installare il riscaldamento a pavimento BEKOTEC-THERM è possibile collocare ad incastro i tubi per riscaldamento con diametro 10 mm tra i rilievi. Il passo dei tubi viene scelto in funzione della resa termica necessaria, consultando i diagrammi di resa termica Schlüter-BEKOTEC.

5. Sopra ai pannelli in polistirene viene steso il massetto a base di cemento tipo CT-C25-F4, max. F5 o a base di solfato di calcio CA-C25-F4, max. F5 e livellato alla sommità dei rilievi mantenendo uno spessore minimo di 8 mm sopra gli stessi (qui consigliata una granulometria dell'aggregato di 0-4 mm). Qualora fosse necessario livellare differenze di quota si può aumentare lo spessore del massetto fino ad un massimo di 15 mm. Nel caso di posa di un massetto autolivellante, prestare attenzione a una posa accurata dei pannelli a rilievi e alla chiusura dei bordi di taglio/punti finali, per impedire che il massetto raggiunga la parte posteriore dei pannelli BEKOTEC.

   Nota: la possibilità di utilizzare o meno altre tipologie di massetto è da verificare preventivamente con il nostro ufficio tecnico. Per evitare la propagazione dei rumori da calpestio tra ambienti attigui, frazionare il massetto con il profilo Schlüter-DILEX-DFP.

6. Subito dopo che il massetto ha raggiunto una resistenza tale da consentirne la calpestabilità, è possibile incollare la guaina di desolidarizzazione Schlüter-DITRA (o in alternativa Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) seguendo le indicazioni contenute nelle relative schede tecniche 6.1 (o in alternativa 6.2 o 6.4). Su un massetto a base di solfato di calcio invece l'incollaggio della guaina di desolidarizzazione è consentito a partire da un valore di umidità residua di ≤ 2 CM-%.

7. Utilizzare i giunti perimetrali Schlüter-DILEX-EK o -RF (vedi scheda tecnica 4.14) a raccordo tra pavimento e rivestimento. Rimuovere prima la fascetta perimetrale BEKOTEC-BRS-808 KSF in eccesso.

8. Nel caso di utilizzo del sistema come riscaldamento/raffrescamento (BEKOTEC-THERM), l'accensione dell'impianto potrà avvenire già dopo sette giorni dal completamento della posa del pavimento. Accendendo l'impianto con una temperatura di mandata di 25 °C, è possibile aumentarla al massimo di 5 °C al giorno sino al raggiungimento della temperatura di progetto.

9. Pavimentazioni con materiali non soggetti a fessurazioni (ad es. parquet, moquette o linoleum) possono essere posate direttamente sul massetto BEKOTEC, senza guaina di desolidarizzazione. In questo caso è necessario adattare l'altezza del massetto in funzione del materiale utilizzato.

   Nota: vanno rispettate le specifiche disposizioni per la posa dei materiali da rivestimento diversi dalla ceramica. In particolare, si deve tenere conto della massima umidità residua ammissibile del massetto, secondo la tipologia del materiale da rivestimento scelto. Per indicazioni dettagliate sulla posa di materiali da rivestimento non ceramici, consultate il manuale tecnico Schlüter-BEKOTEC-THERM o rivolgetevi al nostro ufficio tecnico.
