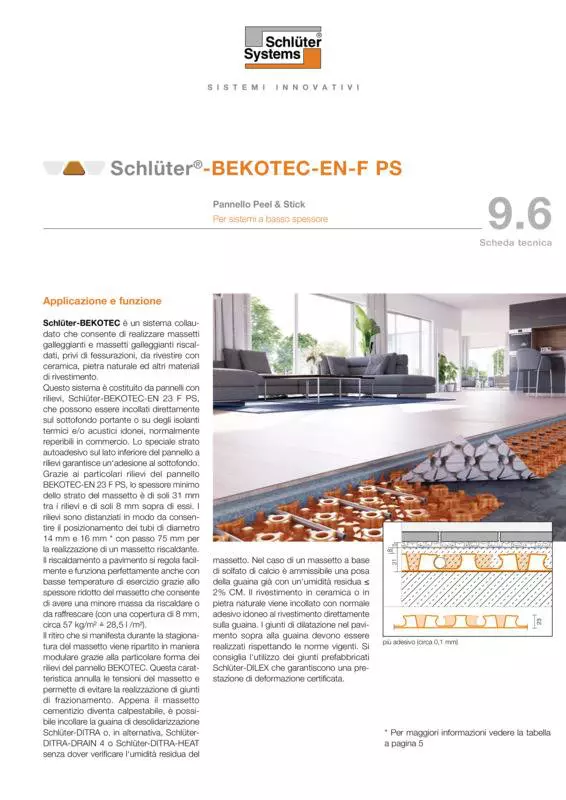

Schlüter-BEKOTEC-EN-F-PS  Il pannello con rilievi autoadesivo per ogni utilizzo

Schlüter-BEKOTEC è un sistema collaudato che consente di realizzare massetti e massetti riscaldati galleggianti affidabili da rivestire con ceramica, pietra naturale ed altri materiali di rivestimento.

Questo sistema è costituito da pannelli con rilievi, Schlüter-BEKOTEC-EN-23-F-PS, che possono essere incollati direttamente sul sottofondo portante o su degli isolanti termici e/o acustici idonei, normalmente reperibili in commercio. Lo speciale strato autoadesivo sul lato inferiore del pannello a rilievi garantisce un'ottima adesione al sottofondo.

Grazie ai particolari rilievi del pannello BEKOTEC-EN-23-F-PS, lo spessore minimo dello strato del massetto è di soli 31 mm tra i rilievi e di soli 8 mm sopra di essi. I rilievi sono distanziati in modo da consentire il posizionamento dei tubi scaldanti di diametro 14 mm e 16 mm con passo 75 mm per la realizzazione di un massetto riscaldato. Il riscaldamento a pavimento si regola facilmente e funziona perfettamente anche con basse temperature di esercizio grazie allo spessore ridotto del massetto che consente di avere una minore massa da riscaldare o da raffrescare (con una copertura di 8 mm, circa 57 kg/m² ≙ 28,5 l /m2).

Il ritiro che si manifesta durante la stagionatura del massetto viene ripartito in maniera modulare grazie alla particolare forma dei rilievi del pannello BEKOTEC. Questa caratteristica annulla le tensioni del massetto e permette di avere superfici di qualsiasi dimensione senza i giunti di frazionamento. Appena il massetto cementizio diventa calpestabile, è possibile incollare la guaina di desolidarizzazione Schlüter-DITRA o, in alternativa, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT senza dover verificare l'umidità residua del massetto. Nel caso di un massetto a base di solfato di calcio è ammissibile una posa della guaina già con umidità residua ≤ 2 CM-%. Il rivestimento in ceramica o in materiale lapideo viene incollato con normale adesivo idoneo al rivestimento, direttamente sulla guaina. I giunti di dilatazione nel pavimento sopra alla guaina devono essere realizzati rispettando le norme vigenti. Si consiglia l'utilizzo dei giunti prefabbricati Schlüter-DILEX che garantiscono una prestazione di deformazione certificata.

I materiali da rivestimento non rigidi e non soggetti a fessurazione, come ad es. parquet e moquette, possono essere posati direttamente sul massetto, dopo che questo ha raggiunto il grado di umidità residua specifico richiesto per la posa di questi materiali di rivestimento di diversa natura.

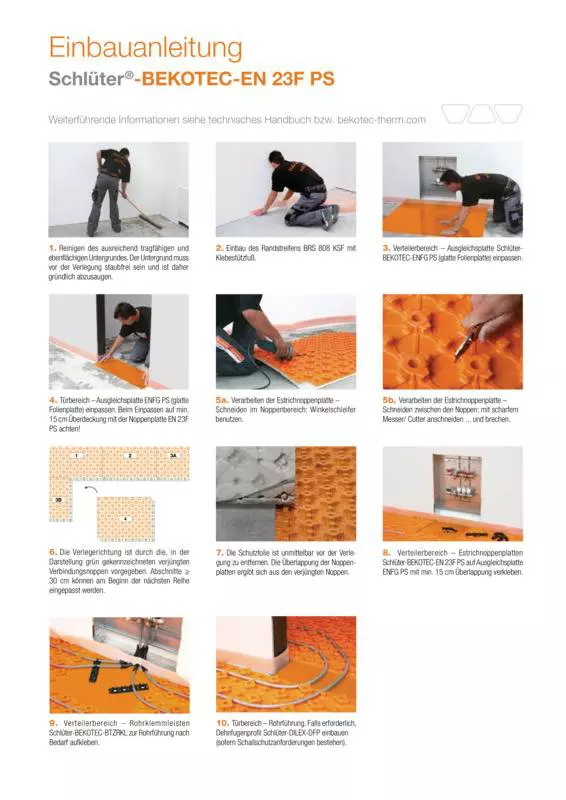

1. BEKOTEC-EN-23-F-PS deve essere steso su sottofondo planare e portante senza sporgenze (ad es. residui di malta). È necessario verificare che il sottofondo sia pulito e compatibile. Vanno eliminate le parti superficiali che potrebbero compromettere l’adesione della guaina. Prima della posa eliminare completamente la polvere aspirandola accuratamente.

2. Avviso: Non è sempre necessario trattare il sottofondo con un primer. Se necessario si può utilizzare un qualsiasi prodotto in dispersione reperibile in commercio senza aggregati con granulometria come sabbia di quarzo o simili.

   Nel caso vi siano avvallamenti è necessario prima livellare la superficie con riprese di getto mediante autolivellanti o materiali adatti. In conformità alle esigenze termiche ed acustiche posare, se richiesto, ulteriori pannelli isolanti termici o acustici sul sottofondo.
   In presenza di cavi o tubi nel sottofondo, l'eventuale strato di isolamento acustico deve essere posizionato sopra lo strato a completa copertura degli stessi, secondo quanto previsto dalla norma DIN 18560-2. Nella scelta dell'isolamento rispettare i valori di comprimibilità sotto carico richiesti (CP3 ≤ 3 mm).
3. Lungo tutti i perimetri delle strutture fisse (pareti, pilastri, ecc.) deve essere posizionata la fascetta perimetrale Schlüter-BEKOTEC-BRS-808-KSF con spessore di 8 mm. La fascetta perimetrale è dotata nella parte inferiore e superiore su entrambi i lati di un nastro adesivo per il fissaggio. La fascetta perimetrale rimane in aderenza alla parete grazie al fissaggio al sottofondo o allo strato isolante superiore e alla preventiva piegatura della lamina integrata. L'appoggio dei pannelli a rilievi BEKOTEC sulla parte adesiva crea un collegamento che ne impedisce lo spostamento durante la stesura di massetti autolivellanti.

4. I pannelli BEKOTEC-EN-23-F-PS devono essere tagliati a misura lungo il perimetro. Per collegare i pannelli BEKOTEC fra di loro è sufficiente sovrapporre ed incastrare una fila di rilievi. Per posare i pannelli a rilievi rimuovere la pellicola protettiva presente sul lato inferiore di BEKOTEC-EN-23-F-PS e applicare il pannello sul sottofondo. È possibile sollevare la guaina e riposizionarla se non è già stata esercitata una pressione. Premendo sul pannello a rilievi, lo strato autoadesivo inferiore fa sì che aderisca al sottofondo.
   Nelle zone di passaggio delle porte e vicino al collettore, per agevolare la posa dei tubi, è possibile utilizzare il pannello di livellamento Schlüter-BEKOTEC-ENFG-PS. L'adesivo posto sul lato inferiore serve al fissaggio diretto. Schlüter-BEKOTEC-ZRKL è un supporto in plastica con base autoadesiva che permette di fissare i tubi per riscaldamento sul pannello di livellamento.

5. Per installare il riscaldamento a pavimento Schlüter-BEKOTEC-THERM è possibile collocare ad incastro i tubi per riscaldamento con diametro preferibilmente di 14 o 16 mm tra i rilievi. Il passo dei tubi viene scelto in funzione della resa termica necessaria, consultando i diagrammi di resa termica Schlüter-BEKOTEC.

6. Per la realizzazione del massetto viene applicato nel pannello a rilievi un massetto cementizio o anidritico con uno spessore minimo di 8 mm sopra le bugne. Sia per un massetto cementizio che per uno anidritico si deve rispettare una resistenza alla pressione compresa tra C20 e C35 e una resistenza alla trazione e flessione di F4, max. F5. Dove il massetto cementizio presenta una classe di ritiro di SW1, è possibile impiegare anche prodotti con una resistenza alla trazione e flessione superiore. Qualora fosse necessario livellare differenze di quota si può aumentare lo spessore del massetto fino ad un massimo di 25 mm. Nel caso di posa di un massetto autolivellante, prestare attenzione a una posa accurata dei pannelli a rilievi e alla chiusura dei bordi di taglio/punti finali, per impedire che il massetto raggiunga la parte posteriore dei pannelli BEKOTEC. In questo caso devono essere tenuti in considerazione i sistemi approvati per questa applicazione.

   .Nota: la possibilità di utilizzare o meno altre tipologie di massetto è da verificare preventivamente con il nostro ufficio tecnico. Per evitare la propagazione dei rumori da calpestio tra ambienti attigui, frazionare il massetto con il profilo Schlüter-DILEX-DFP.
7. Subito dopo che il massetto cementizio ha raggiunto una resistenza tale da consentirne la calpestabilità, viene incollata la guaina di desolidarizzazione DITRA (in alternativa: DITRA-DRAIN 4 o DITRA HEAT) seguendo le avvertenze per la posa contenute nelle schede tecniche. Su un massetto a base di solfato di calcio invece l'incollaggio della guaina di desolidarizzazione è consentito a partire da un valore di umidità residua di ≤ 2 CM-%.

8. A questo punto è possibile posare direttamente sopra la guaina di desolidarizzazione un rivestimento in ceramica, in pietra naturale o similare. La successiva posa della pavimentazione prevede l'utilizzo di giunti di dilatazione da applicare secondo le normative vigenti. Per la realizzazione dei giunti di dilatazione si consiglia di utilizzare Schlüter-DILEX-BWB,-BWS, -KS o -AKWS (vedi schede tecniche 4.6 - 4.8 e 4.18).

9. Utilizzare i giunti perimetrali Schlüter-DILEX-EK o -RF (vedi scheda tecnica 4.14) a raccordo tra pavimento e rivestimento. Rimuovere prima la fascetta perimetrale Schlüter-BEKOTEC-BRS in eccesso.

10. Nel caso di utilizzo del sistema come riscaldamento/raffrescamento (Schlüter-BEKOTEC-THERM), l'accensione dell'impianto potrà avvenire già dopo sette giorni dal completamento della posa del pavimento. Accendendo l'impianto con una temperatura di mandata di 25 °C, è possibile aumentarla al massimo di 5 °C al giorno sino al raggiungimento della temperatura di progetto.

11. Pavimentazioni con materiali non soggetti a fessurazioni (ad es. parquet, moquette o linoleum) possono essere posate direttamente sul massetto BEKOTEC, senza guaina di desolidarizzazione. In questo caso è necessario adattare l'altezza del massetto in funzione del materiale utilizzato.

    Nota: vanno rispettate le specifiche disposizioni per la posa dei materiali da rivestimento diversi dalla ceramica. In particolare, si deve tenere conto della massima umidità residua ammissibile del massetto, secondo la tipologia del materiale da rivestimento scelto. Per indicazioni dettagliate sulla posa di materiali da rivestimento non ceramici, consultate il manuale tecnico Schlüter-BEKOTEC-THERM o rivolgetevi al nostro ufficio tecnico.

BEKOTEC-EN 23-F-PS è un pannello preformato a rilievi realizzato in polistirene, resistente alla pressione, con strato autoadesivo sul lato inferiore. È indicato per massetti tradizionali a base di cemento o solfato di calcio e per massetti autolivellanti. Il materiale deve essere immagazzinato in assenza di gelo e protetto da raggi UV.
