Schlüter-BEKOTEC-EN-FK  Il pannello a rilievi per massetto leggero

Il sistema di pannelli a rilievi Schlüter-BEKOTEC consente di realizzare massetti privi di fessurazioni e sicuri dal punto di vista funzionale, da rivestire con ceramica, pietra naturale ed altri materiali di rivestimento. Nella struttura a rilievi vengono inoltre posati i tubi per riscaldamento del nostro sistema di riscaldamento a pavimento a risparmio energetico BEKOTEC-THERM.

Schlüter-BEKOTEC-EN FK è un pannello a rilievi per massetto ed è utile per la posa dei tubi per riscaldamento ø 10 mm BEKOTEC-THERM-HR. Con uno spessore di soli 20 - 27 mm (più la guaina di desolidarizzazione DITRA), BEKOTEC-EN FK rappresenta la nostra soluzione più leggera e a basso spessore. Inoltre, grazie allo strato di tessuto non tessuto sul retro può essere posato a letto pieno.

Schlüter-BEKOTEC-ENFGK è un pannello di livellamento adatto per essere installato davanti al collettore del circuito di riscaldamento. Questo facilita l'installazione dei tubi per riscaldamento nell'armadio del collettore.


Foto prodotto BEKOTEC-EN-FK 1©Schlüter-Systems KG
Foto prodotto BEKOTEC-EN-FK 2©Schlüter-Systems KG
Foto prodotto BEKOTEC-EN-FK 3©Schlüter-Systems KG
zoom_out_map search
Foto prodotto BEKOTEC-EN-FK 1
Foto prodotto BEKOTEC-EN-FK 2
Foto prodotto BEKOTEC-EN-FK 3










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Informazioni prodotti generali

Schlüter-BEKOTEC-EN 12 FK è un sistema collaudato a bassissimo spessore che consente di realizzare massetti e massetti riscaldati, privi di fessurazioni ed affidabili, da rivestire con ceramica, pietra naturale ed altri materiali da rivestimento.

Il sistema viene posto in aderenza tramite incollaggio direttamente su sottofondi portanti che assorbono il carico, come il calcestruzzo, e anche su strutture a soffitto in legno preesistenti. Si usa un adesivo a letto sottile adeguato per le caratteristiche del sottofondo. In caso di applicazione con sistema di riscaldamento a pavimento verificare l'idoneità del sottofondo per questo specifico impiego (giunti di dilatazione, fascette perimetrali, ecc.).

Questo sistema è costituito da pannelli a rilievi Schlüter-BEKOTEC-EN 12 FK con tessuto non tessuto sul retro per posa a colla. Grazie ai particolari rilievi del pannello BEKOTEC-EN 12 FK, lo spessore minimo dello strato del massetto è di soli 20 mm tra i rilievi e di soli 8 mm sopra di essi. I rilievi sono distanziati in modo da consentire il posizionamento dei tubi di diametro 10 mm con passo 50 mm per la realizzazione di un massetto riscaldante.

Il riscaldamento a pavimento si regola facilmente e funziona perfettamente anche con basse temperature di esercizio grazie allo spessore ridotto del massetto che consente di avere una minore massa da riscaldare o da raffrescare (con una copertura di 8 mm, circa 40 kg/m² ≙ 20 l /m²).

Il ritiro che si manifesta durante la stagionatura del massetto viene ripartito in maniera modulare grazie alla particolare forma dei rilievi del pannello BEKOTEC. Questa caratteristica annulla le tensioni del massetto e permette di avere superfici di qualsiasi dimensione senza i giunti di frazionamento. Appena il massetto cementizio diventa calpestabile, è possibile incollare la guaina di desolidarizzazione Schlüter-DITRA o, in alternativa, Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT senza dover verificare l'umidità residua del massetto. Nel caso di un massetto a base di solfato di calcio è ammissibile una posa della guaina già con umidità residua ≤ 2 CM-%. Il rivestimento in ceramica o in materiale lapideo viene incollato con normale adesivo idoneo al rivestimento direttamente sulla guaina. I giunti di dilatazione nel pavimento sopra alla guaina devono essere realizzati rispettando le norme vigenti. Si consiglia l'utilizzo dei giunti prefabbricati Schlüter-DILEX che garantiscono una prestazione di deformazione certificata.

I materiali da rivestimento non rigidi e non soggetti a fessurazione, come ad es. parquet e moquette, possono essere posati direttamente sul massetto, dopo che questo ha raggiunto il grado di umidità residua specifico richiesto per la posa di questi materiali di rivestimento di diversa natura.

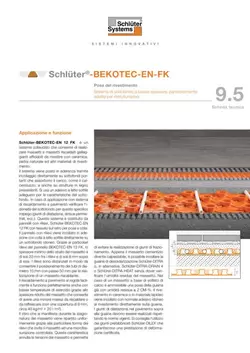

Per ulteriori informazioni consultare il manuale tecnico.

Dati tecnici

  1. Dimensione dei rilievi: ca. 44 mm
    Distanza di posa: 50, 100, 150 mm ...
    Tubi per riscaldamento: ø 10 mm
    I rilievi hanno una sagomatura sottosquadro tale da consentire l'incastro dei tubi per riscaldamento senza l'utilizzo di ganci.
  2. Collegamento:
    i singoli pannelli vengono collegati tra di loro ad incastro sovrapponendo una fila di rilievi.
  3. Superficie utile: 1,1 x 0,7 m = 0,77 m²
    Altezza del pannello: 12 mm
  4. Confezione: 10 pz. / cartone = 7,7 m²
    Le dimensioni del cartone sono ca. 1160 x 800 x 80 mm.
  • Garanzia:
    Schlüter-Systems offre una garanzia di dieci anni che include anche l'integrità del rivestimento, a condizione che vengano rispettate le prescrizioni di posa del produttore e che la pavimentazione sia idonea alla destinazione d'uso.
  • Rivestimento privo di fessurazioni:
    Il sistema BEKOTEC è stato concepito in modo tale che le tensioni che si generano in corrispondenza dei rilievi non raggiungano la pavimentazione. Non è necessario inserire reti, fibre o additivi nel massetto.
  • Pavimentazione priva di deformazioni:
    Le pavimentazioni realizzate con il sistema BEKOTEC non sono soggette a deformazioni pertanto si possono praticamente escludere fenomeni di imbarcamento (curling) nella superficie. Ciò vale anche in caso di sollecitazioni dovute alle variazioni di temperatura come ad esempio nei massetti riscaldati.
  • Massetto privo di giunti:
    Non sono necessari giunti di frazionamento nel massetto (UNI 11493-1) poiché le tensioni vengono già neutralizzate dai componenti del sistema BEKOTEC.
  • Giunti di dilatazione del rivestimento in ceramica o materiale lapideo:
    Grazie al sistema BEKOTEC, la mancanza di giunti di frazionamento nel massetto permette di collocare quelli superficiali, i cosiddetti giunti di dilatazione, senza vincoli particolari, con la massima libertà ed in perfetta corrispondenza con le fughe del rivestimento. È tuttavia necessario rispettare le regole generali per il posizionamento degli stessi.
  • Brevi tempi di posa:
    Grazie all'utilizzo della guaina desolidarizzante è possibile incollare la pavimentazione in ceramica o pietra naturale e materiali con caratteristiche simili non appena il massetto, realizzato con il sistema BEKOTEC, è calpestabile. Nel caso in cui si tratti di un pavimento riscaldato, l'accensione può avvenire già dopo soli sette giorni dal termine della posa del pavimento.
  • Ridotto fabbisogno di materiale:
    Con soli 8 mm sui rilievi il peso del massetto si riduce a circa 40 kg/m² ≙ 20 l /m².
  • Bassa inerzia termica:
    Il sistema BEKOTEC utilizzato come impianto di riscaldamento a pavimento ha un'inerzia termica molto ridotta rispetto ad uno tradizionale poiché, dato lo spessore ridotto del sistema, anche il volume (massa) del materiale da riscaldare sarà minore a seconda della versione. Il riscaldamento a pavimento funzionerà con una bassa temperatura di esercizio, consentendo un risparmio energetico.

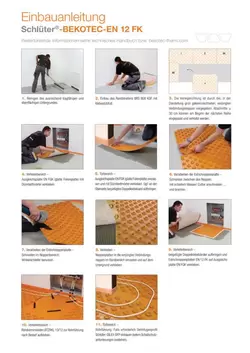

  1. Schlüter-BEKOTEC-EN 12 FK viene incollato, tramite lo strato di tessuto non tessuto posto sul retro, come sistema in adesione con adesivo a letto sottile direttamente sul sottofondo portante e planare. Il supporto deve essere pulito, portante, planare e privo di elementi che possono impedire una corretta adesione dell'adesivo. Se necessario, livellare la superficie prima di posare BEKOTEC-EN 12 FK.

    L'adesivo, con il quale fissare il pannello BEKOTEC-EN 12 FK al supporto, va scelto in funzione del tipo di supporto stesso. L'adesivo deve aderire al sottofondo e, tramite aggrappaggio meccanico, al tessuto del pannello BEKOTEC-EN 12 FK. Per la maggior parte dei sottofondi è possibile utilizzare un adesivo a presa idraulica. Verificare sempre le eventuali incompatibilità tra i materiali. Applicare l'adesivo al sottofondo utilizzando una spatola dentata idonea (indicativamente 6 x 6 mm).

  2. Lungo tutti i perimetri delle strutture fisse (pareti, pilastri, ecc.) deve essere posizionata la fascetta perimetrale Schlüter-BEKOTEC-BRS 808 KSF con spessore di 8 mm.

    La fascetta perimetrale è dotata nella parte inferiore su entrambi i lati di un nastro adesivo per il fissaggio. La fascetta viene premuta contro al muro grazie all’incollaggio al supporto e alla preventiva piegatura della parte in alluminio. L'appoggio dei pannelli a rilievi Schlüter-BEKOTEC sulla parte adesiva crea un collegamento che ne impedisce lo spostamento durante la stesura di massetti autolivellanti.

  3. I pannelli BEKOTEC-EN 12 FK vengono posati a letto pieno con lo strato di tessuto non tessuto nell'adesivo appena steso. Rispettare il tempo aperto prescritto dell'adesivo. I pannelli BEKOTEC-EN 12 FK devono essere tagliati a misura lungo il perimetro. Per collegare i pannelli BEKOTEC fra di loro è sufficiente sovrapporre ed incastrare una fila di rilievi (vedi foto).

    Nelle zone di passaggio delle porte e vicino al collettore, per agevolare la posa dei tubi, è possibile utilizzare il pannello di livellamento Schlüter-BEKOTEC-ENFGK, da fissare con lo strato di tessuto non tessuto posto sul retro direttamente sul sottofondo planare e portante oppure utilizzando il biadesivo sulla superficie del pannello di livellamento. Schlüter-BEKOTEC-ZRKL 10/12 è un supporto in plastica con base autoadesiva che permette di fissare i tubi per riscaldamento sul pannello di livellamento.

  4. In caso di installazione con sistema di riscaldamento a pavimento, i tubi per riscaldamento del sistema di diametro 10 mm possono essere installati tramite semplice incastro non appena l'adesivo sotto il pannello risulti indurito. Il passo dei tubi viene scelto in funzione della resa termica necessaria, consultando i diagrammi di resa termica Schlüter-BEKOTEC.
  5. Sopra ai pannelli in polistirene viene steso il massetto a base di cemento tipo CT-C25-F4, max. F5 o a base di solfato di calcio CA-C25-F4, max. F5 e livellato alla sommità dei rilievi mantenendo uno spessore minimo di 8 mm sopra gli stessi (qui consigliato un aggregato di 0-4 mm). Qualora fosse necessario livellare differenze di quota si può aumentare lo spessore del massetto fino ad un massimo di 15 mm. È possibile utilizzare anche massetti liquidi autolivellanti CAF/CTF con caratteristiche adeguate. In questo caso è necessario verificare quali sono le tipologie di massetti ammessi.

    Nota: la possibilità di utilizzare o meno altre tipologie di massetto è da verificare preventivamente con il nostro ufficio tecnico.

    Per evitare la propagazione dei rumori da calpestio tra ambienti attigui, frazionare il massetto con il profilo Schlüter-DILEX-DFP.

  6. Subito dopo che il massetto ha raggiunto una resistenza tale da consentirne la calpestabilità, incollare la guaina di desolidarizzazione Schlüter-DITRA (o in alternativa Schlüter-DITRA-DRAIN 4 o Schlüter-DITRA-HEAT) seguendo le indicazioni contenute nelle relative schede tecniche 6.1 (o in alternativa 6.2 o 6.4). Su un massetto a base di solfato di calcio invece l'incollaggio della guaina di desolidarizzazione è consentito a partire da un valore di umidità residua di ≤ 2 CM-%.
  7. Utilizzare i giunti perimetrali Schlüter-DILEX-EK o -RF (vedi scheda tecnica 4.14) a raccordo tra pavimento e rivestimento. Rimuovere prima la fascetta perimetrale BEKOTEC-BRS 808 KSF in eccesso.
  8. Nel caso di utilizzo del sistema come riscaldamento/raffrescamento (BEKOTEC-THERM), l'accensione dell'impianto potrà avvenire già dopo sette giorni dal completamento della posa del pavimento. Accendendo l'impianto con una temperatura di mandata di 25 °C, è possibile aumentarla al massimo di 5 °C al giorno sino al raggiungimento della temperatura di progetto.
  9. Pavimentazioni con materiali non soggetti a fessurazioni (ad es. parquet, moquette o linoleum) possono essere posate direttamente sul massetto BEKOTEC, senza guaina di desolidarizzazione. In questo caso è necessario adattare l'altezza del massetto in funzione del materiale utilizzato.
    Nota: vanno rispettate le specifiche disposizioni per la posa dei materiali da rivestimento diversi dalla ceramica. In particolare, si deve tenere conto della massima umidità residua ammissibile del massetto, secondo la tipologia del materiale da rivestimento scelto. Per indicazioni dettagliate sulla posa di materiali da rivestimento non ceramici, consultate il manuale tecnico Schlüter-BEKOTEC-THERM o rivolgetevi al nostro ufficio tecnico.

Schlüter-BEKOTEC-EN 12 FK è un pannello preformato a rilievi realizzato in polistirene resistente alla pressione provvisto di uno strato di tessuto non tessuto ed è indicato per massetti tradizionali a base di cemento o solfato di calcio e per massetti autolivellanti.

Schlüter-BEKOTEC-EN 12 FK ed -ENFGK non si deteriorano e non richiedono manutenzione o particolare cura. Prima e durante la realizzazione del massetto è necessario proteggere il pannello da compressioni, rotture o danneggiamenti di vario genere utilizzando ad es. delle passerelle.
