Schlüter-LIPROTEC-LLP  Modulo LED

Vuoi realizzare accenti luminosi in modo semplice e sicuro? Con la nostra serie LIPROTEC-EASY è possibile farlo senza fatica, grazie ai connettori Plug & Play.

Schlüter-LIPROTEC-LLP è un modulo LED completamente incapsulato in uno speciale materiale flessibile per un’omogenea diffusione della luce, ed un profilo di alloggiamento a U in alluminio. Con i moduli LED è possibile realizzare strisce luminose colorate nella gamma di luci colorate RGB+W con oltre 16 milioni di diverse tonalità di colore e temperature di colore da 2500 K a 6500 K. Il profilo di alloggiamento consente un’installazione a filo per un’altezza di montaggio di 17 mm.

LIPROTEC-LLP è disponibile in diverse lunghezze, ma può essere facilmente accorciato nei punti contrassegnati e reso nuovamente conforme al grado di protezione IP utilizzando il kit (LIPROTEC-PES) incluso nella fornitura. Per il profilo si consiglia di utilizzare i terminali LIPROTEC-WS/EK.


  • Soffitti
  • Pareti in interno
  • Pareti di docce
  • Plug & Play
  • LED accorciabili
  • IP X7

Schlüter-LIPROTEC-LLP  Modulo LED

Foto prodotto LIPROTEC-LLP 1©Schlüter-Systems KG
Illustrazione LIPROTEC-LLP 1©Schlüter-Systems KG
Illustrazione LIPROTEC-LLP 2©Schlüter-Systems KG
Illustrazione LIPROTEC-LLP 3©Schlüter-Systems KG
Illustrazione LIPROTEC-LLP 4©Schlüter-Systems KG
zoom_out_map search
Foto prodotto LIPROTEC-LLP 1
Illustrazione LIPROTEC-LLP 1
Illustrazione LIPROTEC-LLP 2
Illustrazione LIPROTEC-LLP 3
Illustrazione LIPROTEC-LLP 4










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Informazioni prodotti generali

I moduli LED sono disponibili con temperature di colore fisse di 3000 K o 4900 K nella gamma di luci bianche o nella gamma di luci colorate RGB+W. La gamma RGB+W consente di regolare in modo personalizzato oltre 16 milioni di tonalità di colori diversi e temperature di colore da 2500 K a 6500 K.

I profili di alloggiamento consentono l'impiego in aree soggette a sollecitazioni ambientali elevate a partire da un'altezza di montaggio di 11 mm. Sono possibili il montaggio a parete, a soffitto e in zone doccia. In ambienti interni meno sollecitati, i moduli LED Schlüter-LIPROTEC-LLPM, nelle versioni di luci bianche, possono essere installati anche a pavimento. Per l'impiego in zone piscine o in pareti esterne, utilizzare il modulo LED Schlüter-LIPROTEC-LLPM con profili di alloggiamento in acciaio inossidabile V4A.

I moduli LED nelle versioni Plug & Play ad innesto, sono disponibili in diverse lunghezze.

I moduli LED possono essere facilmente accorciati nei punti contrassegnati (bianco caldo / bianco neutro a distanze di 25 mm, RGB+W a distanze di 62,5 mm) e possono essere resi nuovamente conformi al grado di protezione IP utilizzando il kit incluso nella fornitura. A seconda delle caratteristiche della luce, i moduli LED possono essere collegati in un impianto tramite connessioni via cavo e morsettiere. Anche gli alimentatori e l’unità di comando Bluetooth necessari per il sistema sono realizzati nella versione Plug & Play, quindi facilitano il montaggio. Sono disponibili accessori per cablaggio e montaggio conformi al sistema.

Schlüter-LIPROTEC-LLP

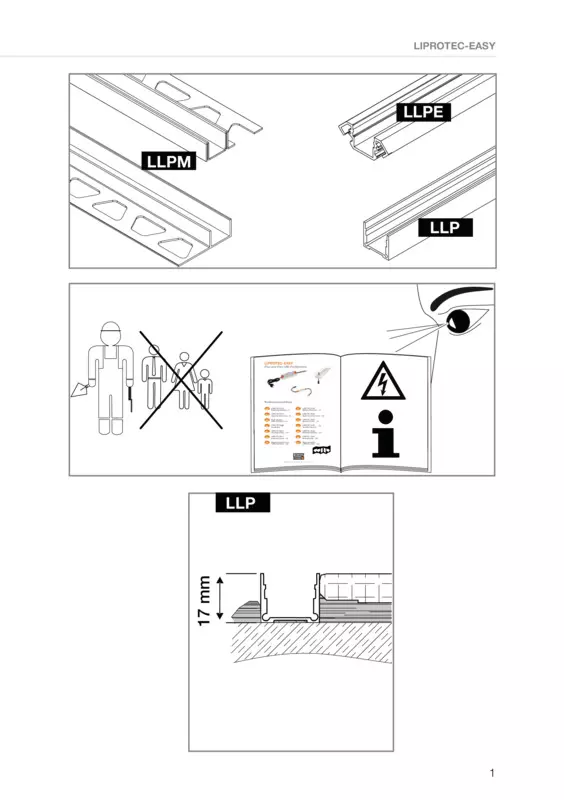

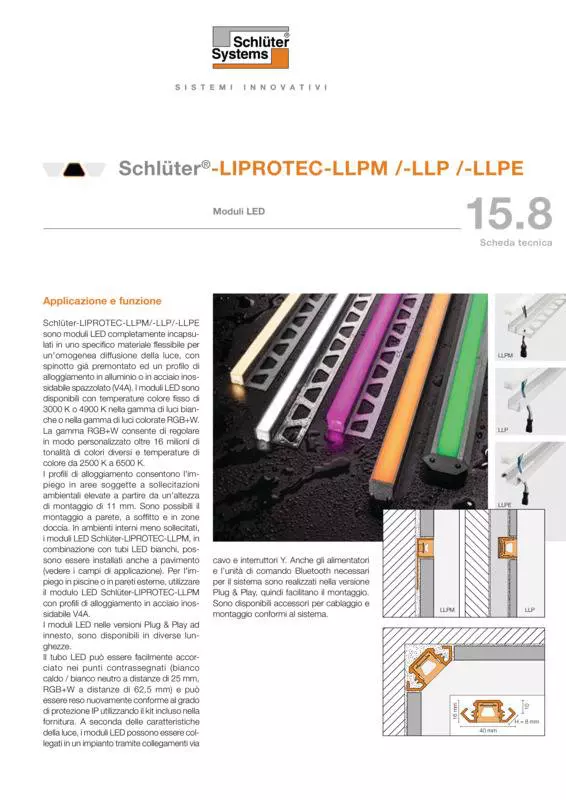

Il profilo di alloggiamento in alluminio anodizzato con un'altezza di montaggio di 17 mm può essere inserito a filo (vedere la scheda tecnica 15.5 Schlüter-LIPROTEC-LL). È possibile realizzare strisce luminose nella gamma di luci colorate RGB+W.

Per una semplice installazione è disponibile il modulo di montaggio KERDI-BOARD-K provvisto di scanalature prefresate per l'alloggiamento dei profili o delle canaline di cablaggio LIPROTEC-ZKK.

  1. L'installazione del cavo di alimentazione, dell'alimentatore e dell'unità di comando è descritta nel manuale di installazione.
  2. Prima di montare i moduli, verificare il loro funzionamento.
  3. Il cavo di alimentazione deve essere posizionato in corrispondenza delle asole nel profilo di alloggiamento.
  4. Prima del montaggio del profilo è necessario rimuovere con molta cautela il modulo LED dal profilo stesso. La posa di ciascun profilo è descritta nella relativa scheda tecnica. Il connettore del cavo di collegamento deve essere introdotto dal retro attraverso l'apertura per cavi del profilo di alloggiamento.
  5. In caso di impiego in prossimità di ambienti umidi, il modulo LED con protezione IP va accorciato nei punti contrassegnati con un angolo di 45°. A tale scopo è idoneo in particolare il tronchese speciale Schlüter-PROCUT. Accertarsi che il modulo LED sia scollegato dall'alimentatore durante la posa.

    La zona di taglio dei moduli LED deve essere sigillata a tenuta d'acqua con l'utilizzo dei tappi di tenuta di silicone in dotazione e di una colla speciale. Applicare prima una quantità sufficiente di colla sulla superficie di incollaggio del tappo di tenuta di silicone. Il tappo di tenuta di silicone viene quindi inserito nel modulo LED e premuto per circa 30 secondi. Verificare se il terminale è collegato perfettamente al modulo LED. Rimuovere la colla in eccesso con un panno. Dopo un tempo di asciugatura di circa 30 minuti il tappo di tenuta di silicone è saldamente incollato. Il modulo LED è a tenuta e può essere inserito.

  6. Dopo il montaggio dei profili il modulo LED viene collegato mediante la connessione Plug & Play al cavo di alimentazione e premuto con cautela nel profilo.
Montaggio in ambienti umidi

Se i moduli vengono montati in ambienti soggetti ad umidità (ad es. docce), è disponibile la scatola di collegamento Schlüter-LIPROTEC-PZH con tassello di tenuta Schlüter-KERDI saldato. La scatola di collegamento permette di cambiare i moduli LED Plug & Play. Per l'impiego della scatola di collegamento è necessario realizzare un intaglio nella parete di 50 x 120 mm con una profondità min. di 21 mm. Il cavo di collegamento deve essere inserito attraverso il foro presente nel tassello di tenuta, assicurandosi che la zona con la guaina termorestringente del cavo di collegamento si trovi nella zona del tassello di tenuta. Fissare e sigillare la zona di inserimento del cavo di collegamento tramite l'utilizzo delle fascette in dotazione in modo incrociato. Quindi tagliare la parte di fascetta in esubero. La scatola di collegamento viene inserita nell'intaglio realizzato e il tassello di tenuta viene posato con Schlüter-KERDI-COLL sull'impermeabilizzazione. Il tassello autoadesivo KERDI deve essere applicato in modo che la scatola di collegamento sia chiusa su tutti i lati. Predisporre un'apertura solo in prossimità dell'apertura per cavi del profilo di alloggiamento.

Avvertenza: in ambienti con elevata umidità la scatola di collegamento va posizionata in modo tale che non si crei un ristagno di acqua al suo interno.

I moduli Schlüter-LIPROTEC sono disponibili nei seguenti materiali:

Profili:

  • AE = Alluminio anodizzato
  • EB = Acciaio inossidabile spazzolato V4A AISI 316L (1.4404)

Modulo LED:

  • Silicone fluorurato, reticolato al platino, durezza Shore 60, grado di protezione IP67

Caratteristiche del materiale e campi di applicazione

In caso di particolare sollecitazione chimica o meccanica è necessario accertare l’idoneità dei moduli LIPROTEC caso per caso. Per motivi di sintesi, qui di seguito vengono fornite solamente indicazioni sulle loro applicazioni tipiche.

Alluminio anodizzato: l’alluminio, grazie alla superficie anodizzata, ha un aspetto elegante, che si presta per molteplici soluzioni applicative.

L’alluminio può essere danneggiato da sostanze alcaline.

Prodotti contenenti cemento producono, se bagnati, sostanze alcaline che a seconda della concentrazione e se lasciate agire sulla superficie senza essere pulite, possono portare alla corrosione del metallo (formazione di idrossido di alluminio).

Malta e cemento per le fughe devono essere perciò puliti subito dalla superficie esterna del profilo: non coprire pavimento o rivestimento appena posato con nylon o simili. Il profilo in alluminio va posato a letto pieno nell'adesivo per evitare contatti con ristagni d‘acqua.

Acciaio inossidabile: l'acciaio inossidabile resiste ad alte sollecitazioni meccaniche e presenta un'elevata resistenza chimica. Si fa presente che persino la qualità di acciaio inossidabile 1.4404 (V4A) non è resistente a tutti gli attacchi chimici. Sostanze come l’acido cloridrico o fluoridrico e determinate concentrazioni di cloro e sale possono provocare danni. Nel caso di sollecitazioni particolari è bene accertare l’idoneità del prodotto prima del suo utilizzo.

I moduli LED non accorciati soddisfano i requisiti del grado di protezione IP67. Utilizzando i terminali in dotazione è possibile rendere nuovamente conformi al grado di protezione IP67 i moduli LED accorciati.

I moduli LED in silicone fluorurato, reticolato al platino, sono antimacchia e possiedono una durezza Shore 60.

I moduli Schlüter-LIPROTEC non richiedono particolare manutenzione o cura. Non utilizzare detergenti abrasivi sulle superfici delicate. Eventuali danneggiamenti arrecati alla superficie anodizzata possono essere corretti solamente provvedendo alla verniciatura della superficie stessa. I detergenti idonei alla pulizia devono essere privi di acido cloridrico, acido fluoridrico e petrolio raffinato (componente dei prodotti per la rimozione del silicone).
