Schlüter-BEKOTEC-EN-FI  Den lydløse og isolerede knopplade til afretningslag

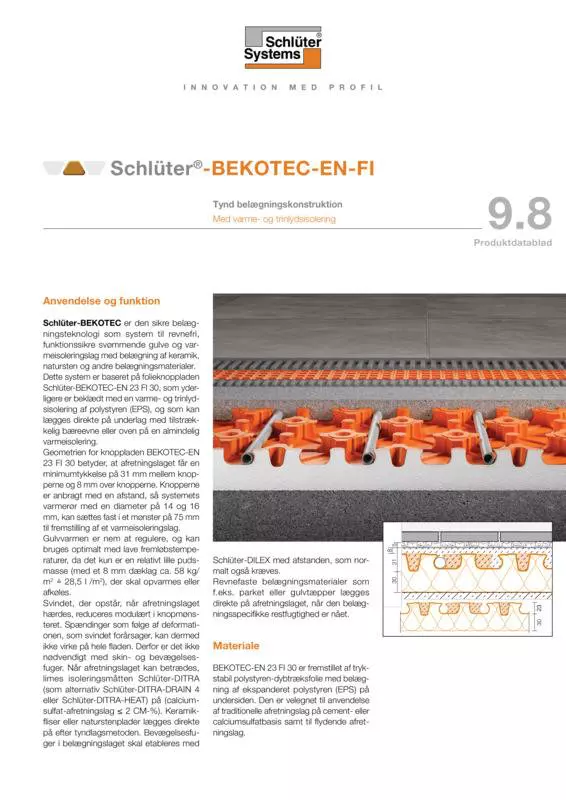

Schlüter-BEKOTEC er en sikker belægningsteknologi, som udgør et system til funktionelt pålidelige svømmende gulve og varmeisoleringslag. Systemet giver mulighed for revnefri belægninger af keramik, natursten og andre belægningsmaterialer.

Dette system er baseret på folieknoppladen Schlüter-BEKOTEC-EN-23-FI-30, som yderligere er beklædt med en varme- og trinlydsisolering af polystyren (EPS), og som kan lægges direkte på underlag med tilstrækkelig bæreevne eller oven på en almindelig varmeisolering.

Knopperne på pladen BEKOTEC-EN-23-FI-30 er placeret således, at afretningslaget får en minimumstykkelse på 31 mm mellem og 8 mm over knopperne. Knopperne er anbragt i en sådan afstand, at de systemtilpassede varmerør med en diameter på 14 og 16 mm kan sættes ind i et mønster på 75 mm for at etablere et varmeisoleringslag. Gulvvarmen er nem at regulere og kan anvendes energibesparende med lav fremløbstemperatur, da det kun er en relativt lille afretningsmasse (med et 8 mm dæklag ca. 58 kg/m² ≙ 28,5 l /m²), der skal opvarmes eller afkøles.

Det svind, der forekommer, når afretningslaget hærder, reduceres modulært i knopmønsteret. Spændinger, som opstår på grund af den deformation, som svindet forårsager, kan således ikke virke på hele fladen. Det er derfor ikke nødvendigt med skin- og bevægelsesfuger. Når cementgulvet kan betrædes, klæbes isoleringsmåtten Schlüter-DITRA (alternativt Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) på (calciumsulfat-afretningslag ≤ 2 CM-%). Herefter kan der umiddelbart lægges keramiske klinker eller naturstensplader på efter tyndlagsmetoden. Bevægelsesfuger i belægningslaget fremstilles med Schlüter-DILEX i de i øvrigt krævede afstande.

Revnefaste belægningsmaterialer, såsom parket eller gulvtæppe, lægges direkte på afretningslaget, når den belægningsspecifikke restfugtighed er nået.

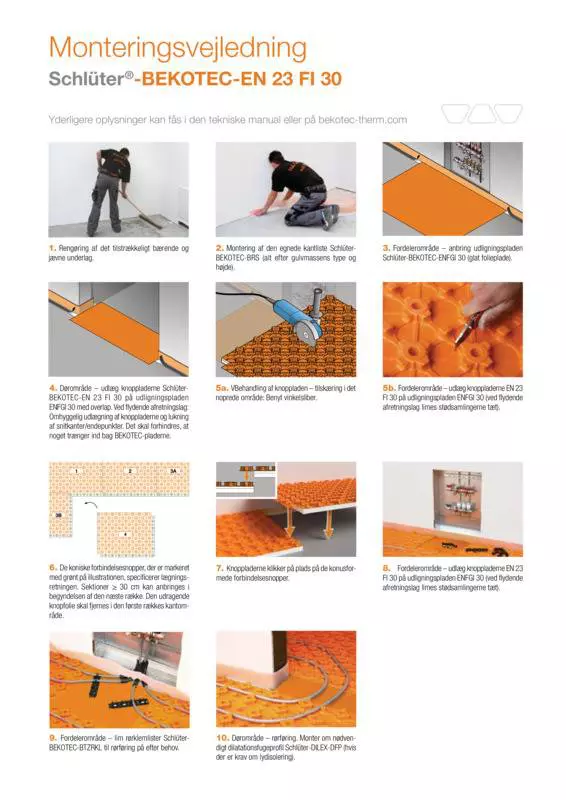

1. BEKOTEC-EN-23 FI-30 lægges på et jævnt underlag med tilstrækkelig bæreevne. Underlagene skal have en jævn overflade og skal være uden punktformede forhøjninger (f.eks. mørtelrester). Større ujævnheder skal udjævnes på forhånd ved hjælp af afretningslag eller egnet niveaumørtel. Ved behov skal der lægges yderligere egnet trykstabil varmeisolering (DEO) på underlaget under hensyntagen til varmeisoleringskravene. Yderligere trinlydsisolering er ikke tilladt.
2. Belægningskanterne på lodrette vægge eller monterede dele skal afsluttes med BEKOTEC-BRS-kantbånd afhængigt af afretningstypen eller afretningshøjden.
3. Knoppladerne BEKOTEC-EN-23-FI-30 skal tilskæres helt nøjagtigt ved kanterne. Den udragende knopfolie skal fjernes i den første rækkes kantområde. Sektioner ≥ 30 cm kan monteres i begyndelsen af den næste række. Knoppladerne klikker på plads på de konusformede forbindelsesknopper.
   For at forenkle rørføringen kan den glatte udligningsplade Schlüter-BEKOTEC-ENFGI-30 anvendes i dørens gennemgangs- og fordelingsområde. Den er også kacheret med 30 mm ekspanderet polystyren (EPS) på undersiden. Med den selvklæbende rørklemliste Schlüter-BEKOTEC-ZRKL er præcis rørføring mulig i dette område.
4. Med henblik på fremstilling af Schlüter-BEKOTEC-THERM-gulvvarmen kan de systemtilhørende varmerør med en diameter på 14 eller 16 mm klemmes ind mellem de underskårne knopper. Rørafstandene vælges i overensstemmelse med den krævede varmeeffekt ved hjælp af Schlüter-BEKOTEC-varmeeffektdiagrammerne.
5. Efterhånden som afretningslaget anbringes, tilføjes der frisk cement- eller calciumsulfat-afretningslag med en minimumsdækning på 8 mm i knoppladen. Både ved cement- og calciumsulfat-afretningslag skal en trykstyrke på C20 til C35 samt en bøjningstrækstyrke på F4, maks. F5, overholdes. Hvis svindklassen er SW1 for et afretningslag, er det også muligt at anvende produkter med en højere bøjningstrækstyrke. Med henblik på højdeudligning kan lagtykkelsen øges til maks. 25 mm over knopperne. Ved udlægning af selvnivellerende gulvmasse er det vigtigt med omhyggelig udlægning af knoppladerne og lukning af snitkanter/endepunkter. Det skal forhindres, at noget trænger ind bag BEKOTEC-pladerne. Der skal her tages højde for, hvilke systemer der er tilladt til denne anvendelse.
   Bemærk: Afvigende egenskaber i afretningslaget skal i hvert enkelt tilfælde afklares på forhånd med vores salgsafdeling. Hvis det skal forhindres, at trinlyden overføres mellem to rum, skal afretningslaget på dette sted adskilles ved hjælp af ekspansionsfugeprofilen Schlüter-DILEX-DFP.
6. Umiddelbart efter opnåelsen af en startstyrke, som tillader, at cementgulvet kan betrædes, klæbes isoleringsmåtten DITRA (alternativt: Schlüter®-DITRA-DRAIN 4 eller Schlüter®-DITRA-HEAT) på under overholdelse af bearbejdningsanvisningerne i produktdatabladene. Calciumsulfat-afretningslag kan belægges med isoleringsmåtten, så snart der opnås en restfugtighed på ≤ 2 CM-%.
7. På oversiden af isoleringsmåtten kan der umiddelbart derefter udlægges en keramik- eller naturstensbelægning efter tyndlagsmetoden. Belægningen skal opdeles i felter ved hjælp af bevægelsesfuger over isoleringsmåtten iht. gældende regler. Til fremstilling af bevægelsesfugerne anvendes dilatationsfugeprofilerne Schlüter-DILEX-BWB, -BWS, -KS eller -AKWS eller -F (se produktinformationerne 4.6 - 4.8, 4.18 og 4.23).
8. Hjørnebevægelsesprofilen Schlüter-DILEX-EK eller -RF skal indbygges som en fleksibel kantfuge i området omkring gulv-/vægovergangen (se produktinformation 4.14). Den overskydende del af kantbåndet Schlüter-BEKOTEC-BRS skal skæres af inden.
9. Ved brug af det keramiske Schlüter-BEKOTEC-THERM-klimagulv som gulvvarme kan den færdige belægningskonstruktion allerede opvarmes efter 7 dage. Begyndende ved 25 °C kan fremløbstemperaturen dagligt øges med maks. 5 °C op til den ønskede brugstemperatur.
10. Belægningsmaterialer, der ikke risikerer at revne (f.eks. parket, gulvtæppe eller plastbelægninger), påføres uden isoleringsmåtte direkte på BEKOTEC-afretningslaget. Afretningslagets højde skal da tilpasses de pågældende materialetykkelser.
    Bemærk: Ud over de respektive retningslinjer for bearbejdning skal afretningslagets tilladte restfugtigheder for det valgte belægningsmateriale overholdes.
    Se detaljerede bearbejdningsanvisninger i forbindelse med ikke-keramiske overfladebelægninger i den tekniske manual til Schlüter-BEKOTEC-THERM, eller kontakt vores salgsafdeling.

BEKOTEC-EN 23 FI 30 er fremstillet af trykstabil polystyren-dybtræksfolie med belægning af ekspanderet polystyren (EPS) på undersiden. Den er velegnet til anvendelse af konventionelle afretningslag på cement- eller calciumsulfatbasis samt til selvnivellerende gulvmasse.
