Flydende lægning af terrasseplader

Løs udlægning uden at lime: Systemløsningerne Schlüter-TROBA giver dine udendørs fliser sikkert fæste og garanterer en pålidelig afvanding.

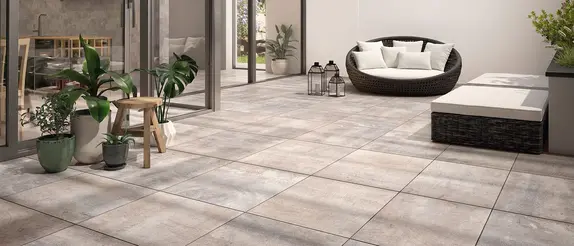

Terrasse med løst lagte plader og loungemøbler

Attraktive terrassearealer med åbne samlinger

Ingen mørtel, ingen lim, ingen fugemasse: Når terrasseplader lægges løst eller flydende, hviler de på et skærvelag eller et andet egnet underlag som støttefødder eller mørtelringe. Denne type udlægning har i kraft af konstruktionen mange fordele – og er også meget let at udføre takket være vores Schlüter-TROBA-systemløsninger.

Delvist overdækket terrasse med stor pladebelægning og pool © Schlueter-Systems

Systemløsningerne fra serien Schlüter-TROBA byder på innovative produkter for alle, der professionelt fremstiller belægninger inden for have- og landskabsarkitektur.

Delvist overdækket terrasse med stor pladebelægning og pool © Schlueter-Systems

Komponenterne fra serien TROBA-LEVEL kan kombineres variabelt og nivellerer hældningssituationer millimeterpræcist op til 10 %.

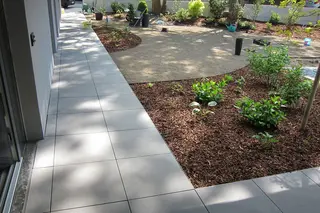

Kantstriber af lysegrå terrasseplader mellem et hus og tilstødende bed © Schlueter-Systems

System til optimal kantløsning: På denne bedkant er løst lagte plader kombineret med grusfanglisten TROBA-LINE-TLK-E.

Hvad er løs udlægning?

Løs eller flydende/svømmende lægning har ingen fast samling af belægning og underkonstruktion – i stedet ligger terrassepladerne, afhængigt af konstruktionen, enten løst, kun på hjørnerne eller over hele fladen på et egnet underlag. Denne udlægningstype egner sig fremragende, når der ønskes udendørskeramik eller natursten på terrasser, tagterrasser eller altaner. Resultatet er en belægning med åbne samlinger, der altid kan fjernes igen. Overfladevandet løber ned på tætningsniveauet gennem samlingerne, hvorfra det afledes via et fladedræn opsat med hældning. En professionel forberedelse af underlaget med hensyn til tætning og afvanding er i den forbindelse afgørende.

Til flydende lægning af en belægning kan der afhængigt af underlaget vælges mellem tre konstruktionsmåder:

Udlægning i skærvelag

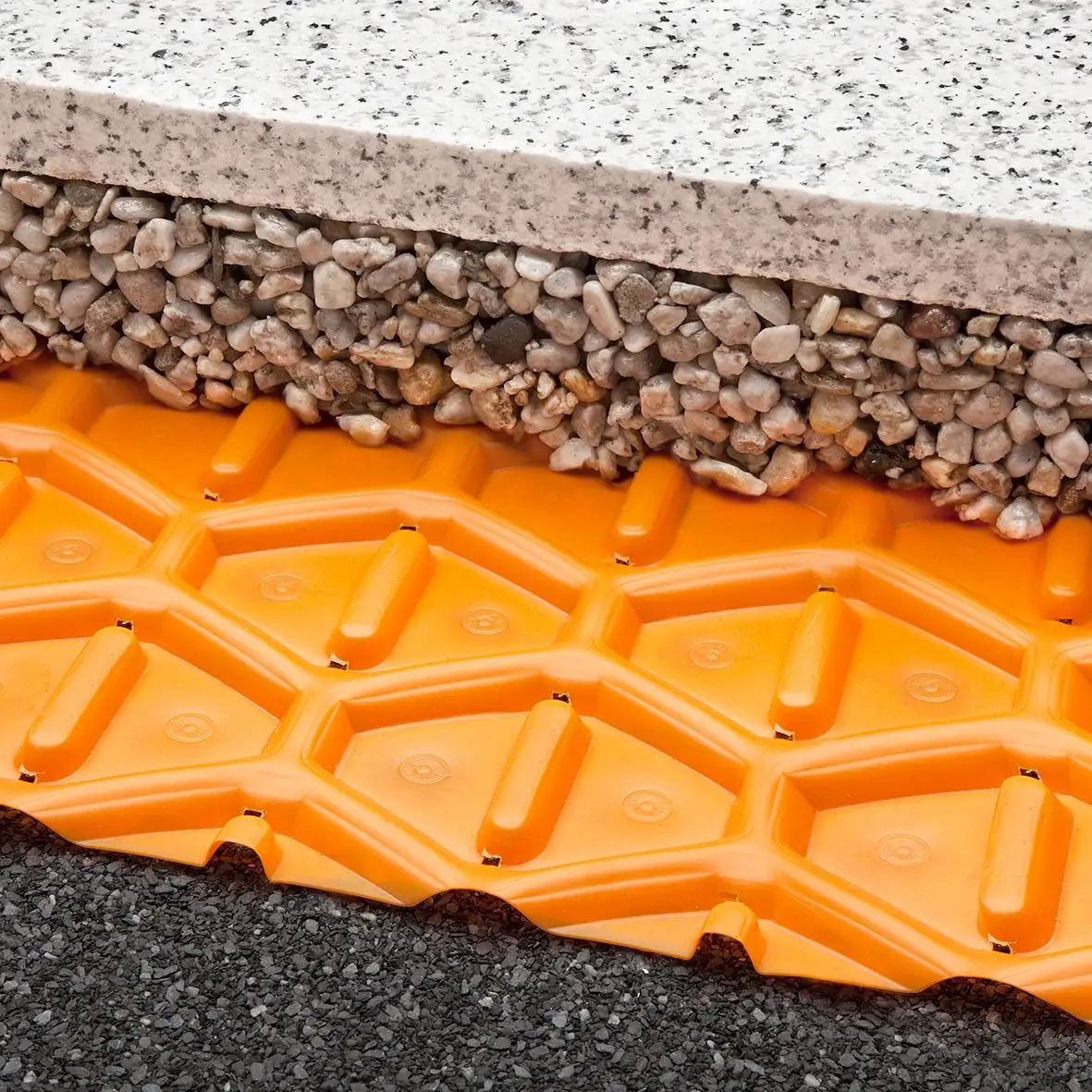

Terrasseplade lagt i skærvelag

Ved denne konstruktion ligger pladerne direkte i et lag af komprimeret fyldningsmateriale med en hældning på 2 %.

Udlægning på mørtelringe

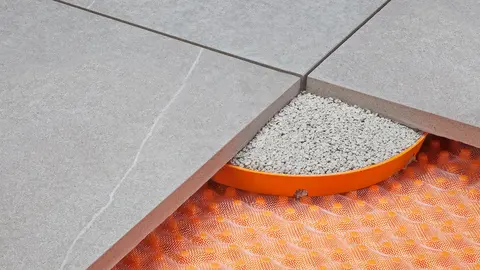

Tre terrasseplader lagt over hjørne på en mørtelring © Schlueter-Systems

Ved denne konstruktion fungerer mørtel- eller forskallingsringe på fugekrydspunkterne og evt. plademidten som udlægningshjælp.

Udlægning på justerbare fødder

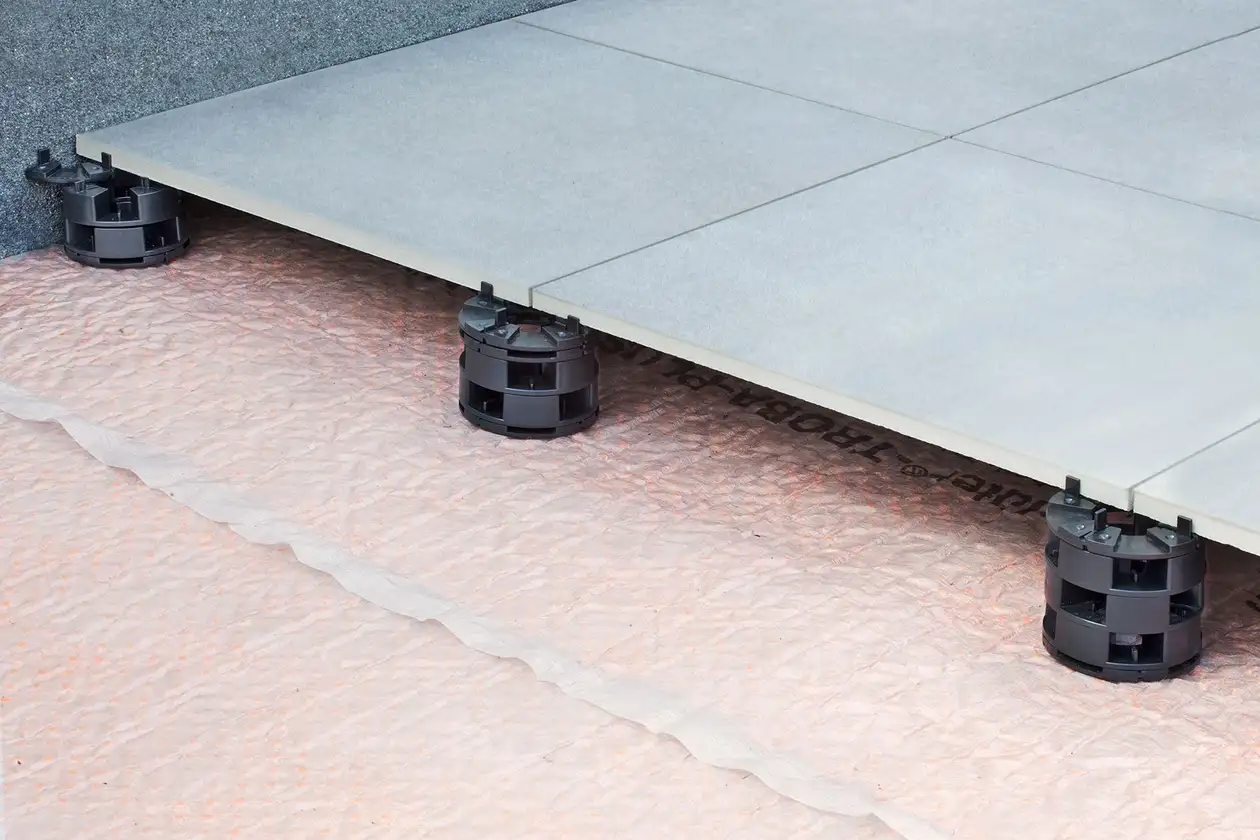

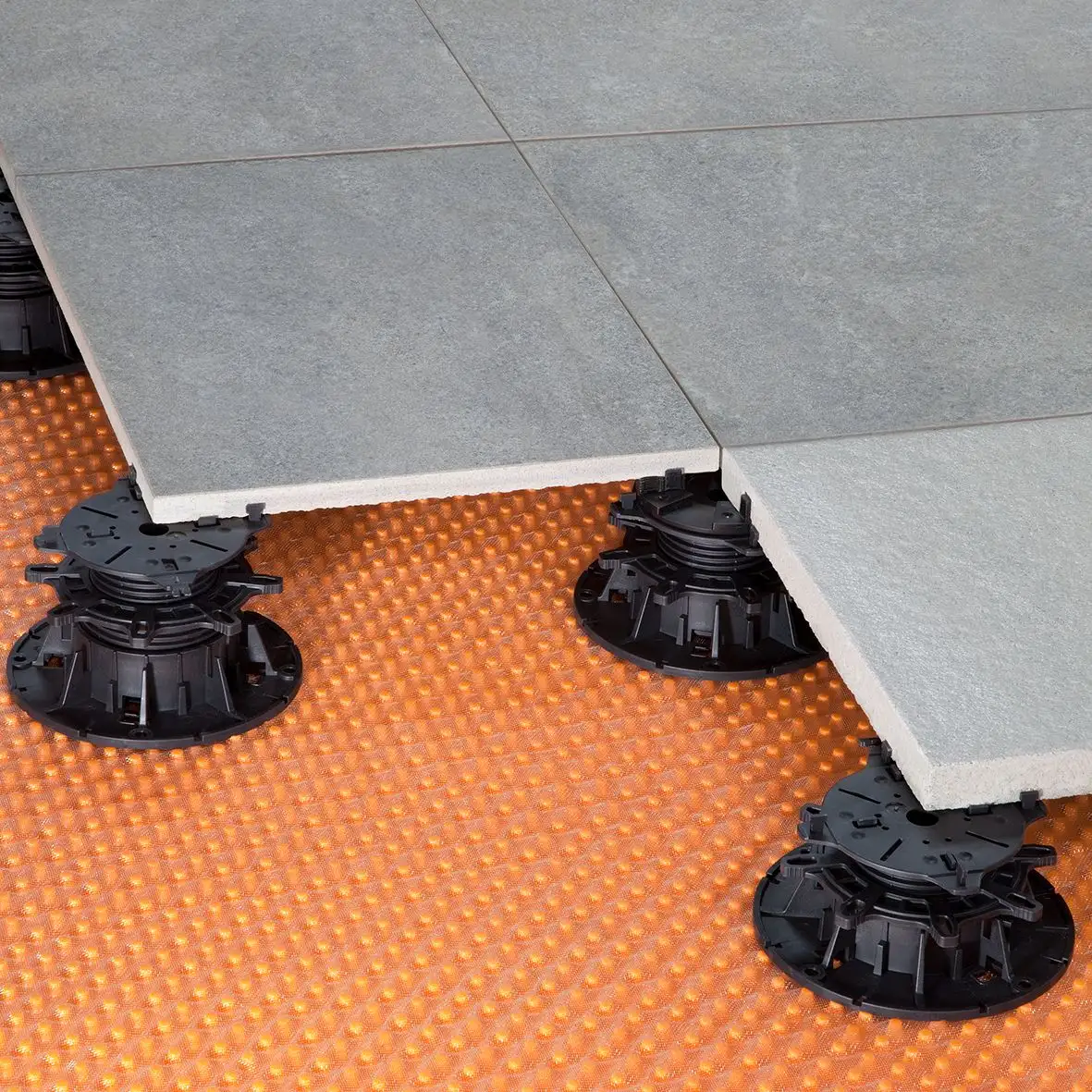

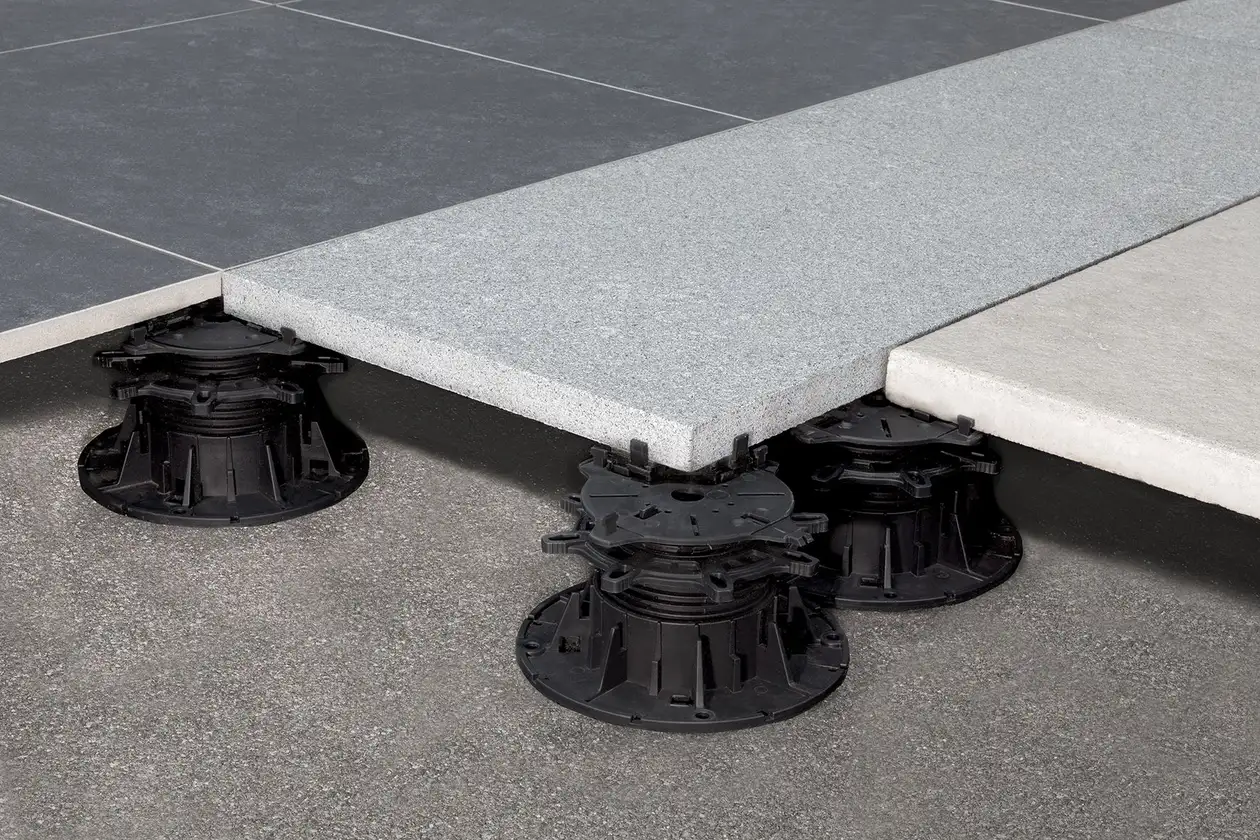

Terrasseplader lagt på justerbare fødder © Schlueter-Systems

Ved denne variant hviler terrassepladerne på højdejusterbare fødder af langtidsholdbart specialplast.

Fordelene ved løs udlægning

Nem at lægge
Korte eller ingen tørringstider
Belægning kan altid tages af igen
Fremragende vandgennemtrængelighed
Permanent underventilering
Høj frostsikkerhed

Udlægning i skærvelag

Ved løs udlægning i skærvelag lægges terrassepladerne direkte på et lag af fint grus. Underkonstruktionen består som regel af et bærelag, der laves med tilstrækkelig hældning og komprimeres. Bærelaget skal i den forbindelse være afledende og tilstrækkeligt dybt for at beskytte belægningen mod frostskader.

Denne udlægningstype er relativt enkel og økonomisk at udføre og anvendes ofte ved terrasse- og vejanlæg på det private område. Da pladerne hviler i skærvelaget uden fast forbindelse til underlaget, egner metoden sig især til tungere belægninger som natursten, der med deres høje egenvægt sikrer den nødvendige stabilitet. For at sikre belægningen pålideligt mod horisontal forskydning anbefales det også at bruge fugekryds som Schlüter-TROBA-ZFK.

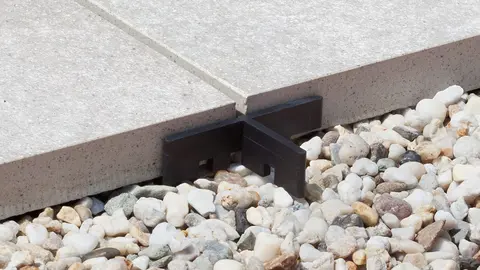

Terrasseplader i et skærvelag med et fugekryds som afstandsholder © Schlueter-Systems

Når en altan eller tagterrasse belægges på denne måde, skal bærekonstruktionen beskyttes mod indtrængende vand med en tætning iht. DIN 18531. Som beskyttelses- og skillelag indbygges så Schlüter-TROBA mellem tætning og underlaget: Det beskytter tætningen mod mekaniske skader og sikrer samtidigt, at nedsivende vand afledes hurtigt og sikkert, så der ikke kan dannes "isbeton".

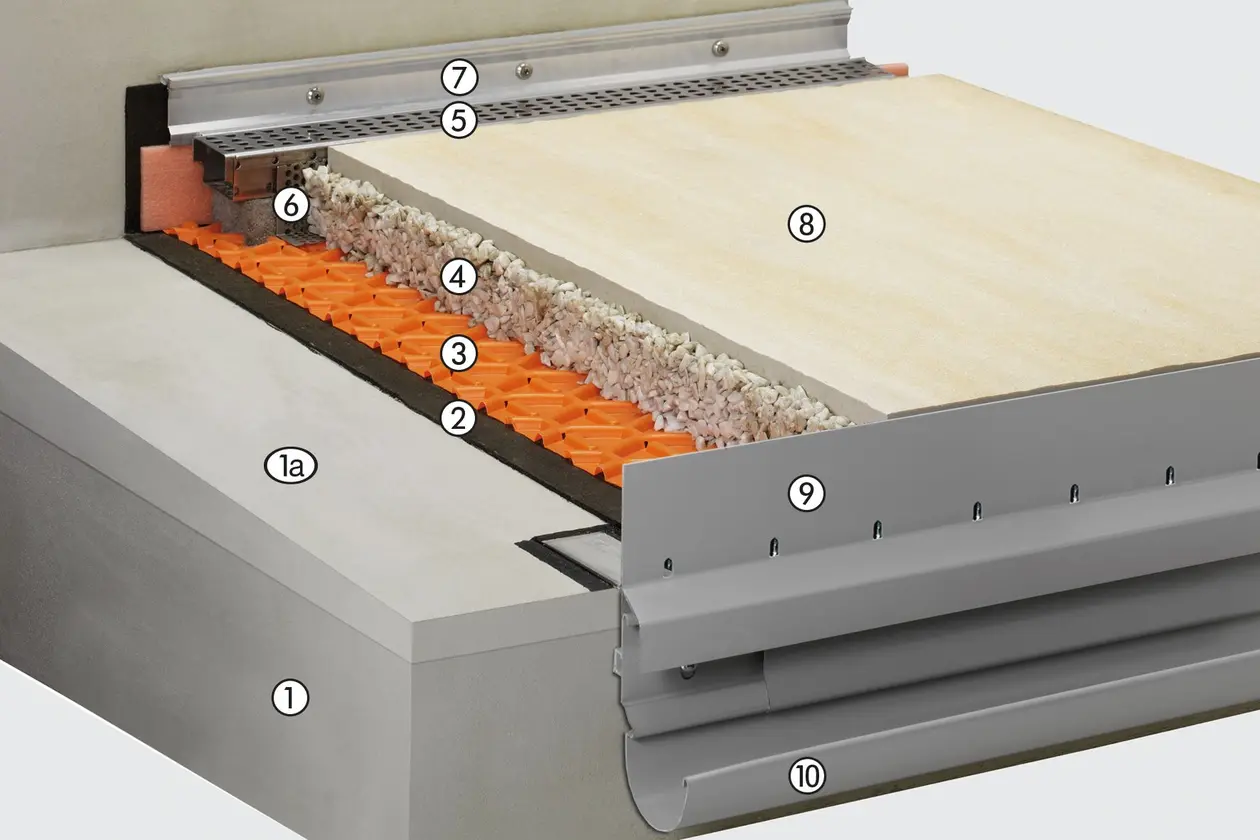

Konstruktionseksempel: løs udlægning på Schlüter-TROBA

På den udkragende plade af beton (1) anbringes et skrånende afretningslag (1a), der har en hældning på 1,5-2 % til afvanding.

Over afretningslaget udføres en tætning i henhold til DIN 18531.

For at beskytte tætningen og effektivt aflede nedsivende vand lægges drænmåtten Schlüter-TROBA mellem tætning og underlag.

På fladedrænet anbringes underlaget af grus – kantområderne skal til det formål være bundet.

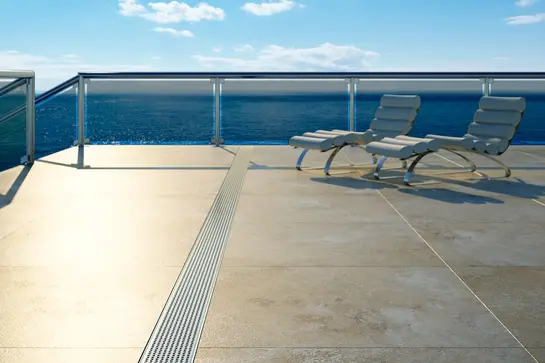

Ved afvanding ved lave tilslutningshøjder til dørelementer anvendes afløbsrenden Schlüter-TROBA-LINE.

Afløbsrenden lægges i kombination med grusfanglisten Schlüter-TROBA-LINE-TLK-E samt med kantisoleringsstrimler på bagsiden.

Vægafslutningen på tætningen foregår ved hjælp af en løskant.

De selvbærende terrasseplader lægges og bankes ned i underlaget. For at sikre en konsistent fugebredde og undgå horisontale forskydninger anbefaler vi at bruge fugekrydsene Schlüter-TROBA-ZFK.

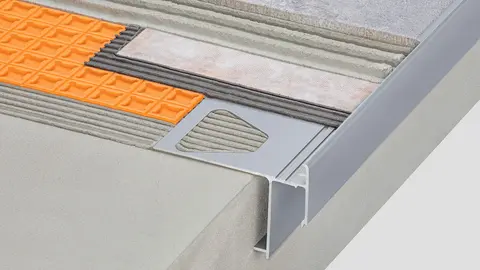

Som afslutningsprofil til løst lagte pladebelægninger er Schlüter-BARA-RKLT velegnede: Den vinkelformede kantprofil er fremstillet af farvebelagt aluminium og har afvandingsåbninger.

På de T-formede profilkamre på Schlüter-BARA-RKLT fastgøres renden Schlüter-BARIN, der i kombination med afvandingshullerne sørger for et pålideligt afløb af det nedsivende vand.

Vores produkter til udlægning i skærvelag

Udlægning på mørtelringe

Ved denne lægningstype fastgøres store, selvbærende plader punktvist med mørtel på fugekrydspunkterne – og afhængigt af belastningen også i plademidten.

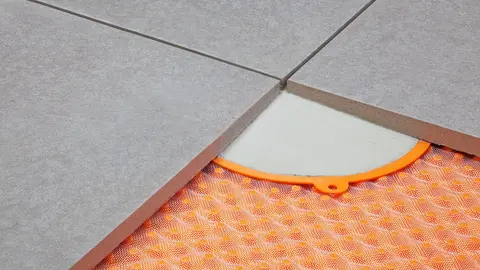

Ved lave konstruktioner fungerer forskallingsringe som Schlüter-TROBA-STELZ-DR som lægningshjælp: De placeres på fugekrydspunkterne og fyldes med tyndlagsmørtel. Mørtlen bør i den forbindelse rage lidt ud over kanten, for at pladeelementerne kan bankes ned i den rette højde. Alternativt kan forskallingsringene også udelukkende anvendes som fikseringsskabelon til tyndtlagsmørtlen og derefter genbruges.

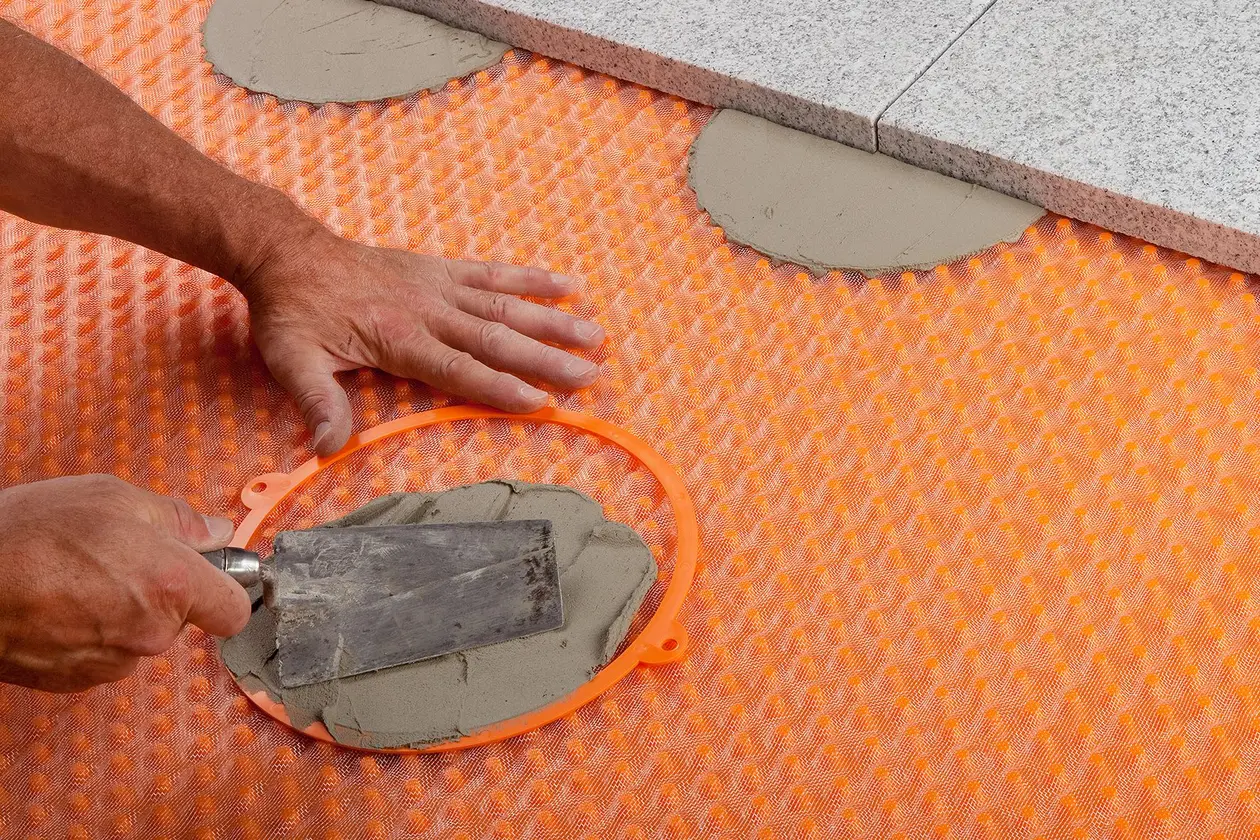

En forskallingsring på en drænmåtte fyldes med mørtel og belægges på hjørnerne med plader © Schlueter-Systems

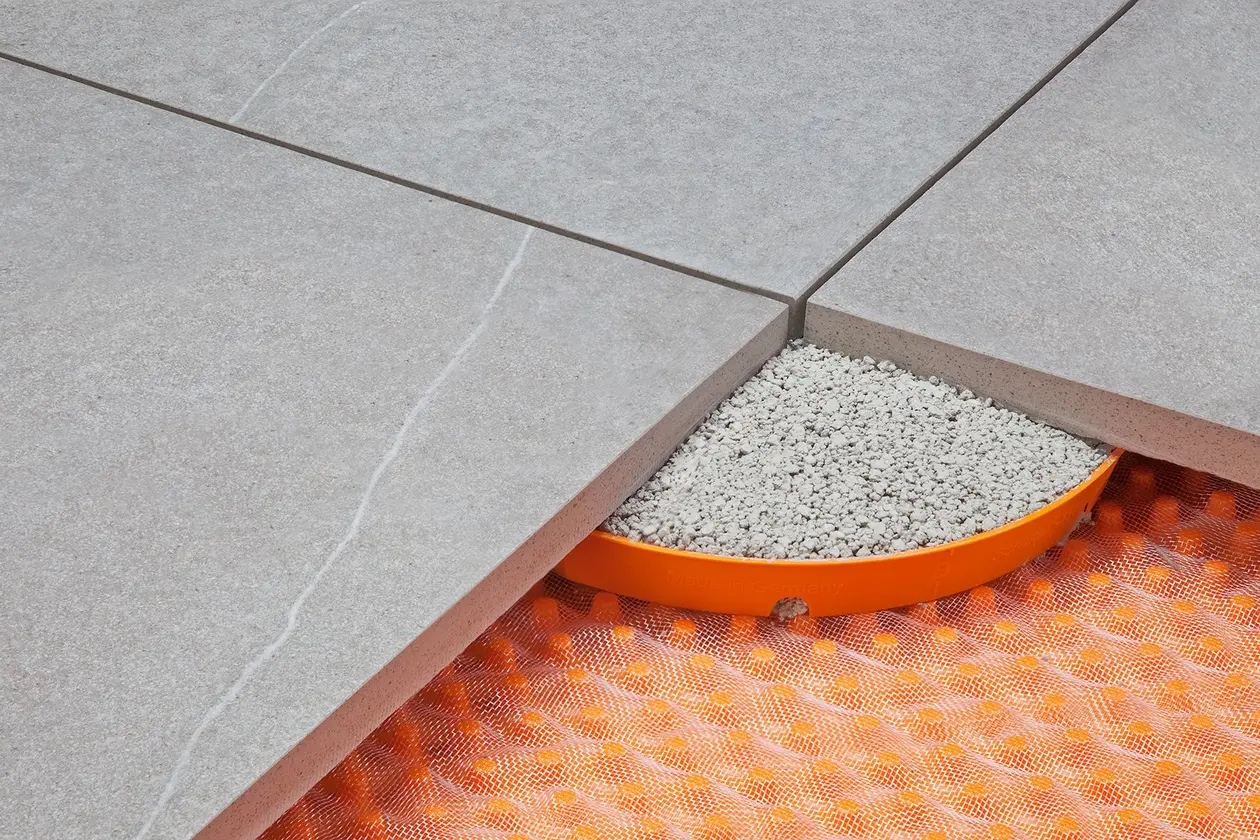

Tre terrasseplader, der på hjørnerne ligger på en mørtelring fyldt med mørtel © Schlueter-Systems

Til større konstruktionshøjder kan mørtelringe som Schlüter-TROBA-STELZ-MR fyldes med frisk mørtel for at understøtte belægningen. Enkeltkornet mørtel er bedst egnet her og bør påfyldes ca. 5 mm over kanten, for at pladeelementerne kan bankes ned i den rette højde. De 25 mm høje plastringe kan stikkes teleskopagtigt ind i hinanden for at realisere en problemfri højdejustering af belægningen – uafhængigt af den lokale hældning på underkonstruktionen.

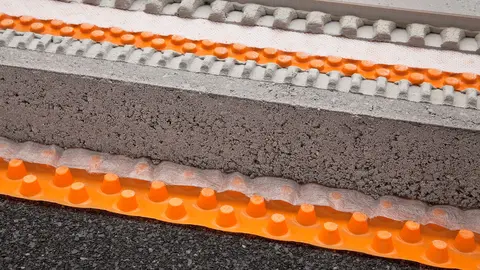

Den færdige belægning afvander gennem pladeelementernes åbne samlinger ned til det underliggende afløbsniveau. Opsamlet vand udledes dér uden tryk til afvanding, svarende til hældningen. Fladedræn som Schlüter-TROBA-PLUS og TROBA-PLUS-G leder det nedsivende vand og danner samtidigt en varme og lydisolerende luftpolstring, der beskytter den underliggende tætning.

Vores produkter til udlægning med mørtelringe

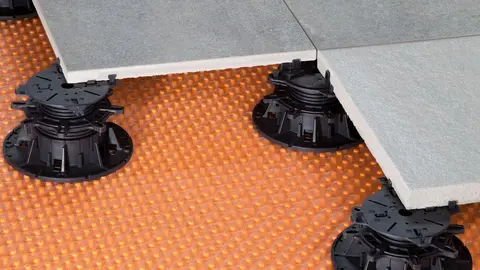

Udlægning på justerbare fødder

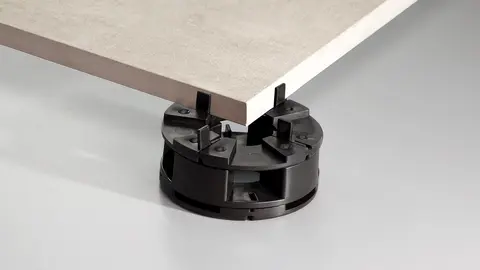

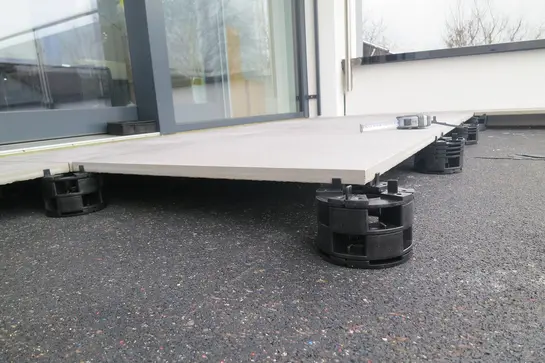

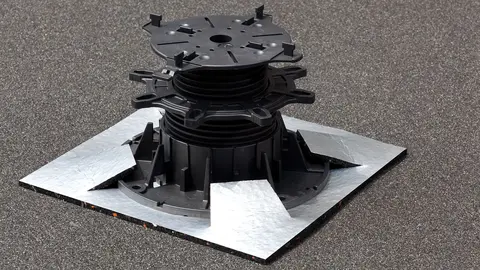

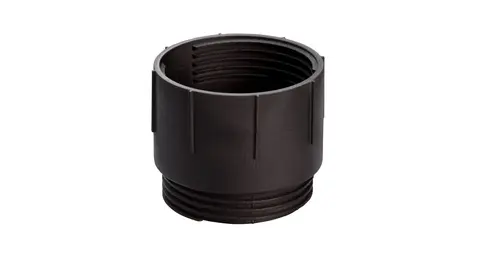

Ved denne lægningstype hviler pladerne på højdejusterbare og stabelbare fødder, hvor konstruktionssystemerne som regel omfatter forskellige elementer, der kan kombineres. Også de formonterede komponenter fra Schlüter-TROBA-LEVEL kan kombineres på forskellig vis og muliggør konstruktionshøjder på 3 mm til over 1 m. På den måde kan stort set alle hældninger på mellem 0 % og 10 % udlignes sikkert – en unik fordel, når der ikke er et vaterpasoptimeret underlag. Samtlige elementer sættes i den forbindelse på eller drejes op i den nødvendige højde uden brug af specialværktøj.

Den færdige belægning drænes gennem de åbne fuger på terrassens skrånende afretningslag. Denne udlægning sørger i kraft af konstruktionen for en konstant underventilation af belægningen, hvilket bl.a. forhindrer frostskader. Særdeles bæredygtigt: I tilfælde af en reparation eller en ombygning kan terrassepladerne altid nemt tages op og systemkomponenterne genanvendes.

Otte overbevisende grunde til Schlüter-TROBA-LEVEL

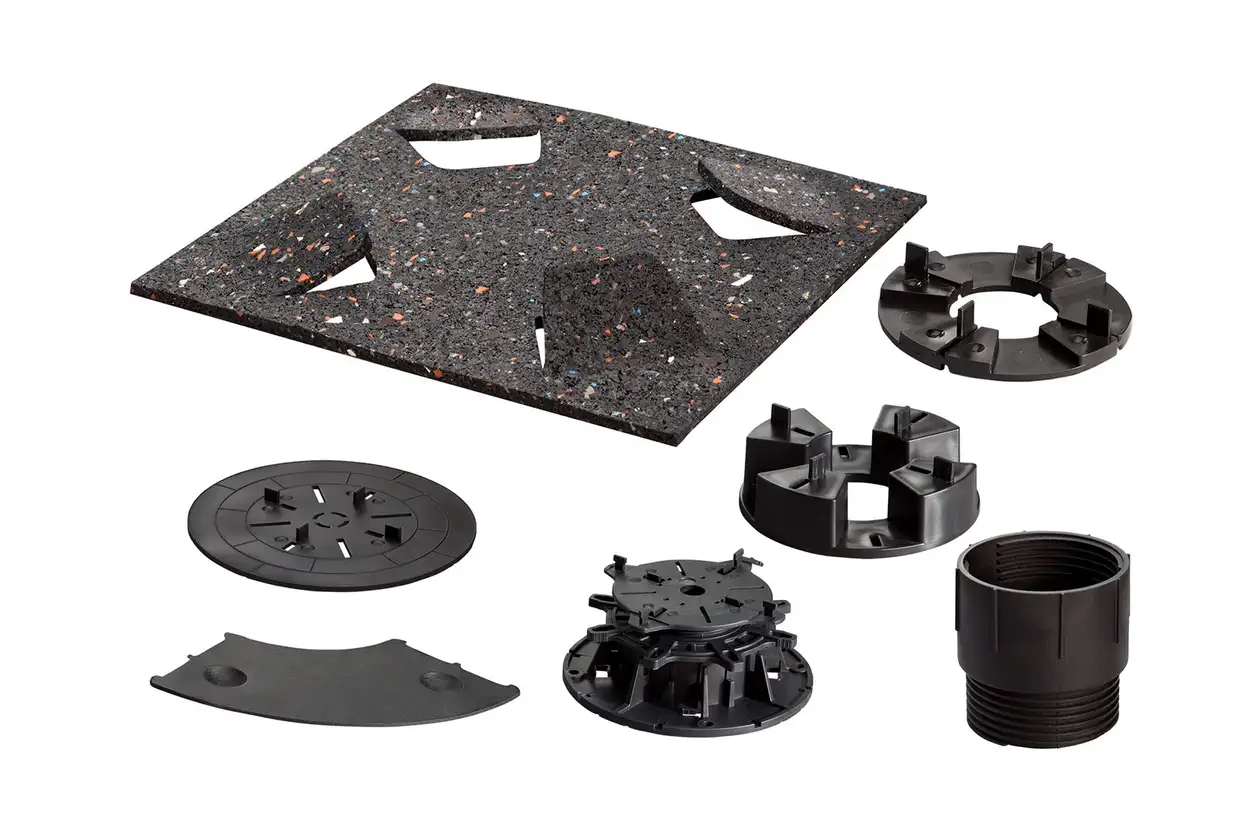

Overskueligt produktsortiment

© Schlueter-Systems

Med de syv forskellige kombinerbare højdejusterbare eller stabelbare komponenter fra Schlüter-TROBA-LEVEL kan næsten alle hældnings- og byggepladssituationer klares pålideligt. Det gør ikke kun håndteringen og planlægningen lettere – men sparer også værdifuld tid og lagerplads.

Optimal afvanding, konstant underventilation

© Schlueter-Systems

Den løse udlægning med åbne samlinger på 3 mm sikrer en hurtig dræning af overfladevandet til det efterfølgende afløb via det underliggende lag. Med den konstante underventilation undgås frostskader, og hvis det behøves, er hurtig adgang til de underliggende komponenter mulig.

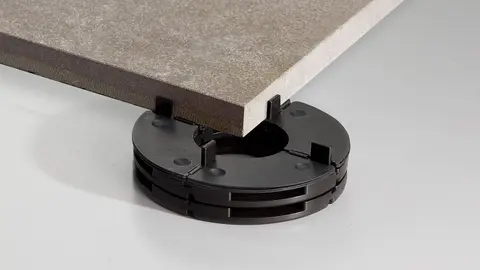

Kompensation af forskellige flisetykkelser

© Schlueter-Systems

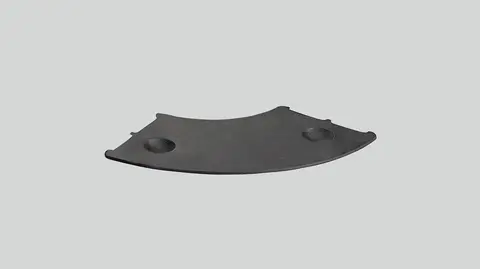

Når der lægges forskellige materialer, f.eks. keramik og natursten, er der på grund af forskellige tykkelser ofte trin, som skal kompenseres i overgangsområdet. TROBA-LEVEL tilbyder her med delelige fliselejer og udligningsskiver den optimale løsning.

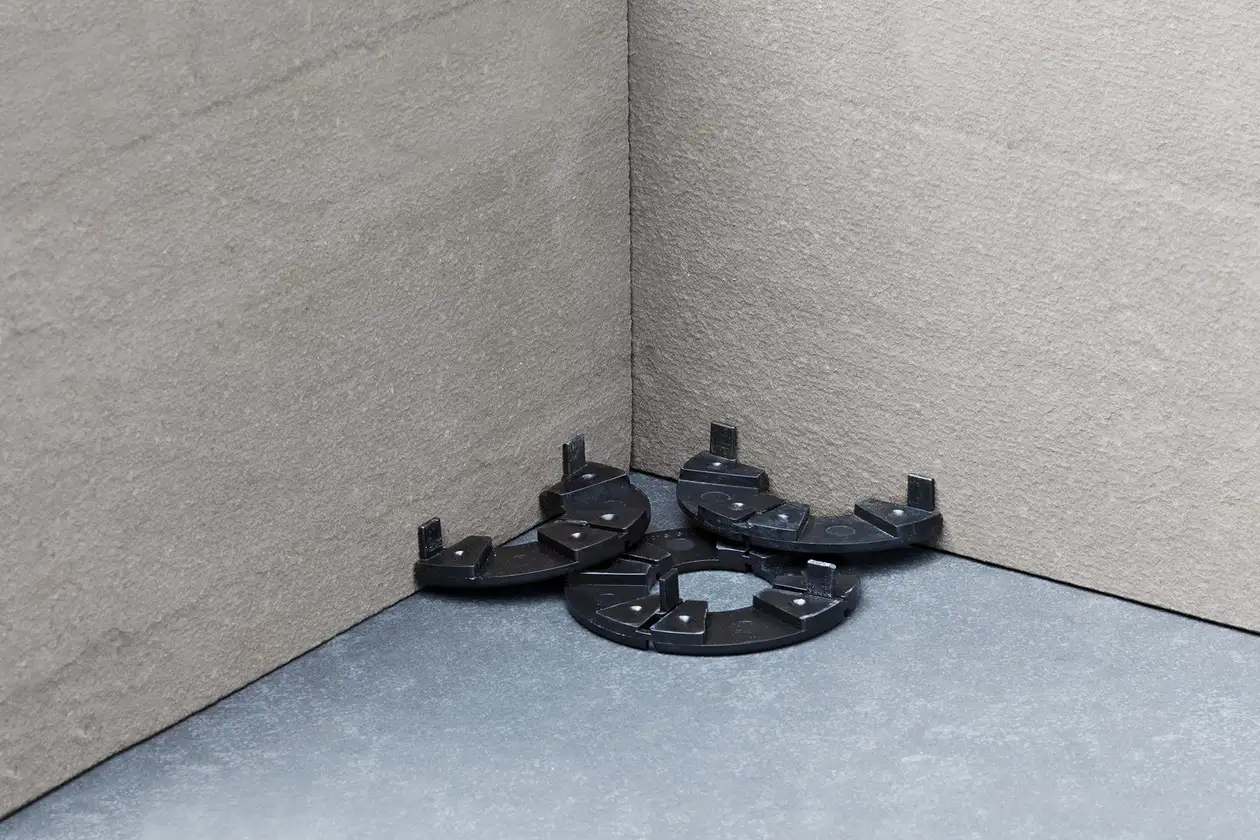

Kan tilskæres til kant- og hjørnedetaljer

© Schlueter-Systems

Også til brug ved kanter og i hjørner er TROBA-LEVEL optimalt forberedt: De kan tilskæres, så elementerne flugter med hinanden – noter i materialet gør præcis tilpasning lettere. Systemet kan derefter stadig tilsluttes og drejes.

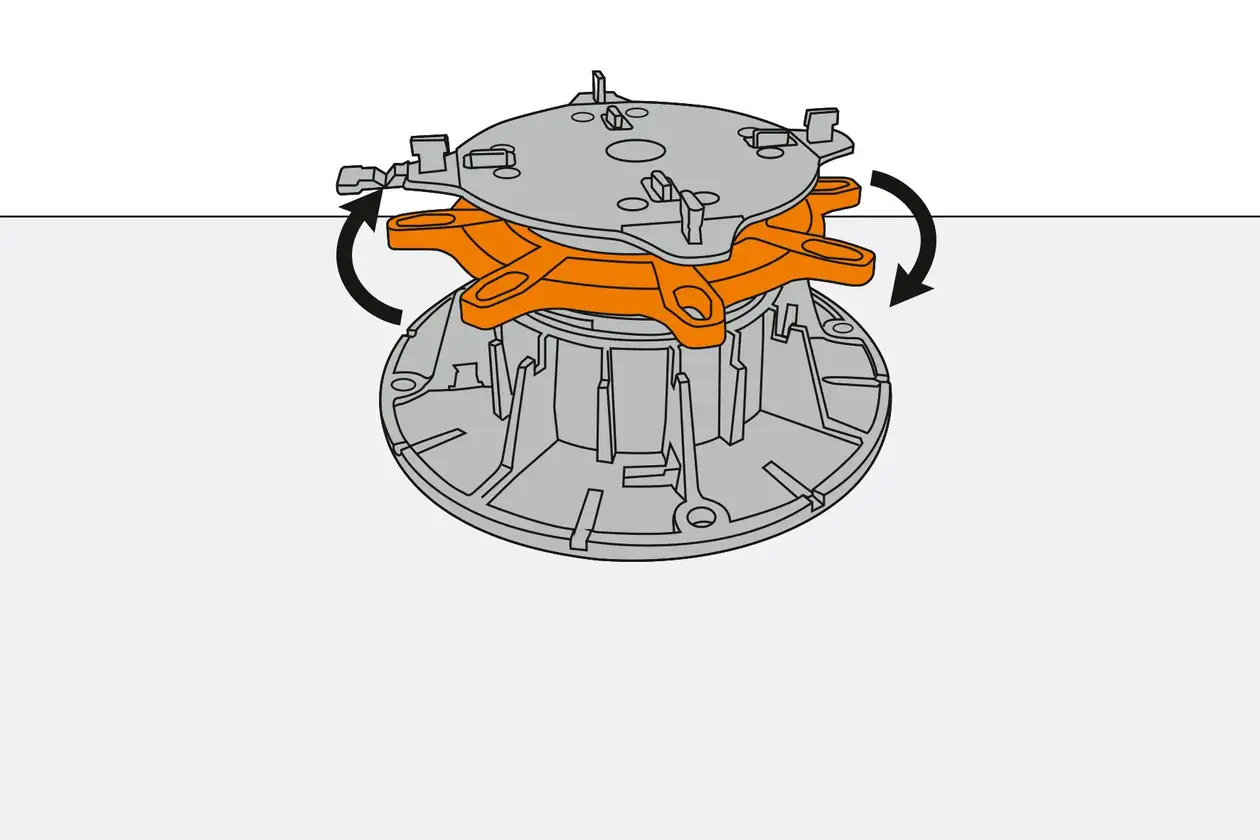

Ingen fordrejning, ingen uddrejning

© Schlueter-Systems

Montering i en håndevending: Samtlige TROBA-LEVEL-elementer sættes i den forbindelse på eller drejes op i den nødvendige højde uden brug af specialværktøj. Ved højdeindstillingen sikrer en lås, at de drejelige dele ikke falder ud. Samtidig forhindrer riller, at uønskede ændringer opstår som følge af vibration eller vægtbelastning.

Høj fleksibilitet via kombination

© Schlueter-Systems

Schlüter-TROBA-LEVEL er designet til brug i forskellige kombinationer fra starten – det forenkler planlægningen og sikrer maksimal fleksibilitet ved lægningen. Systemet gør det let at reagere på ukendte eller ændrede forhold på anvendelsesstedet, uden at det kræver store lagerkapaciteter.

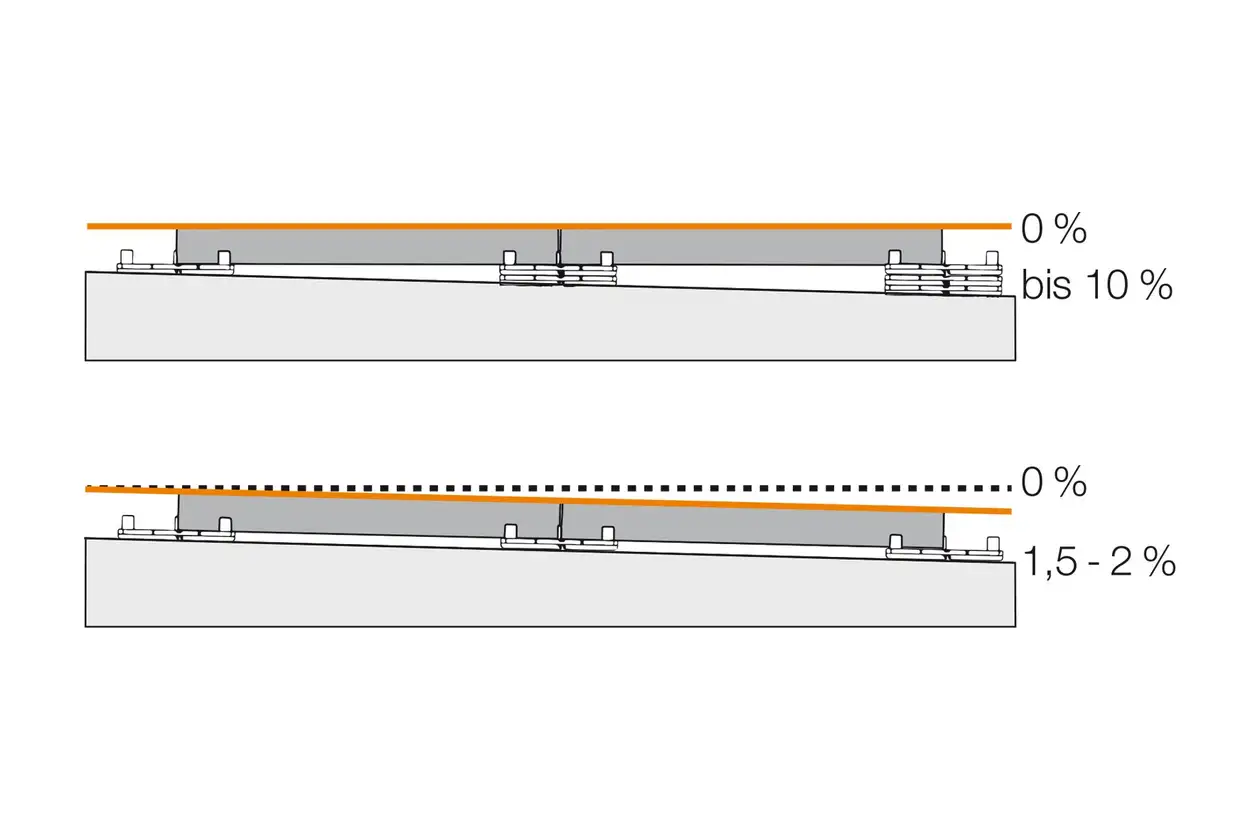

Til alle hældninger op til 10 %

© Schlueter-Systems

Hvad enten du vil udligne en hældning, mindske den eller lægge elementer deri: De fleksible TROBA-LEVEL-kombinationsmuligheder tilbyder løsninger til alle hældningssituationer op til 10 %. Vipning pga. skråningen, ujævnt terræn eller uregelmæssigheder i pladerne er ikke noget problem med TROBA-LEVEL, fordi hvert hjørne kan justeres med en millimeters præcision.

Høj belastningskapacitet og genanvendelig

© Schlueter-Systems

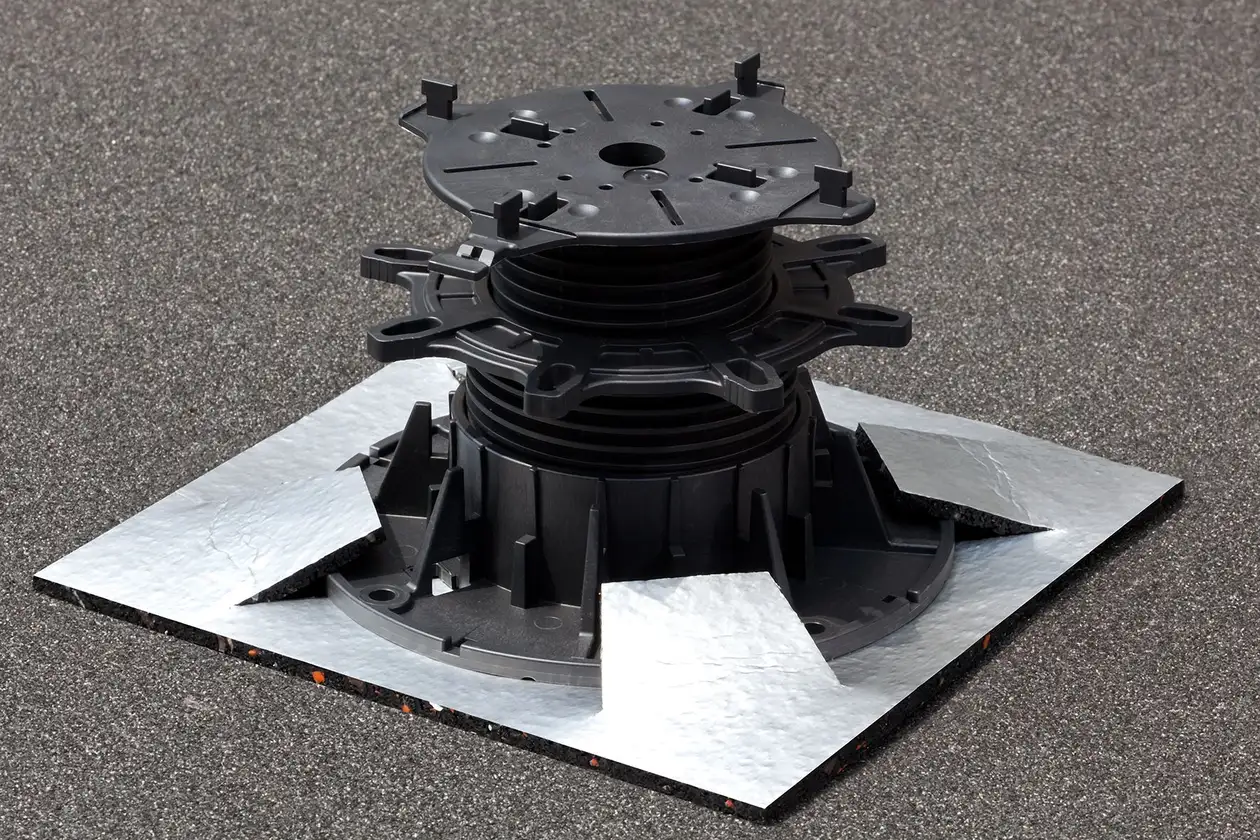

Alle komponenter består af specialplast, der virker lydisolerende og modstår vind og vejr samt hindrer horisontal forskydning og vægtbelastning. Lastfordelingsskiver og beskyttelsesmåtter sikrer, at undergrunden ikke beskadiges. Ved en ombygning kan de langtidsholdbare produkter uden problemer afmonteres og genanvendes.

Vores produkter til udlægning på justerbare støttefødder
