Schlüter-BEKOTEC-THERM

Maksimal boligkomfort, minimalt energiforbrug – det kendetegner vores ekstraflade gulvvarme Schlüter-BEKOTEC-THERM!

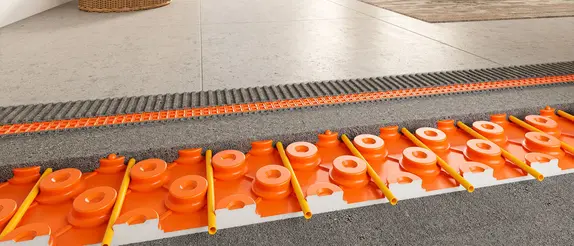

Opbygningseksempel med Schlüter-BEKOTEC-THERM belagt med store sandfarvede keramikfliser

Lav konstruktionshøjde, effektiv og reagerer hurtigt

Dejligt varme fødder om vinteren og en kølig rumtemperatur i de varme måneder: Schlüter-BEKOTEC-THERM er den vandførte gulvvarme, der løfter din livskvalitet op på næste niveau. Se vores komplette, energibesparende system!

Alt det kan du med BEKOTEC-THERM

Flyt ind op til fire uger tidligere

To bygningsarkitekter måler den omtrentlige konstruktionshøjde for BEKOTEC-THERM gulvvarme i et renoveringsprojekt © Schlueter-Systems

Ultraflad konstruktion

I sammenligning med konventionelle gulvvarmesystemer imponerer BEKOTEC-THERM med sin meget flade konstruktion med tynde lag, der kræver et mindsteoverlap på kun 8 mm afretningslag. Dermed sparer du op til 80 kg afretningsmasse pr. kvadratmeter – og derfor egner BEKOTEC-THERM sig fremragende til både at blive lagt i nybyggeri og til efterfølgende montering i forbindelse med sanering eller modernisering.

Hurtig tørringstid

Op til 28 dage tidligere ind i hjemmet takket være de konstruktionsmæssige fordele ved BEKOTEC-systemet: Med den flade konstruktion er der ikke alene mindre afretningsmasse, der skal tørre – ved brug af et konventionelt cementholdigt afretningslag i kombination med en isoleringsmåtte undgås den tids- og energikrævende opvarmning inden lægning. Det nypåførte afretningslag kan tørre videre, mens du lægger flisebelægningen – en kæmpefordel både ved nybyggeri og renoveringer.

Spar materiale og energi

En kvinde går over et gulv, hvor glasflader giver udsyn til forskellige Schlüter-Systems-opvarmningssystemer i underlaget © Schlueter-Systems

Lav fremløbstemperatur, færre udgifter til opvarmning

I sammenligning med konventionelle opvarmningssystemer kræver BEKOTEC-THERM kun en halvt så høj fremløbstemperatur på cirka 30 °C, da vores tyndlags-system sikrer, at de varme opvarmningsrør er tættere på dine fødder. Dermed skal der opvarmes betydeligt mindre afretningsmasse, inden gulvbelægningen kan afgive varme. Det betyder samtidigt, at gulvvarmen også kan reagere hurtigere på ændringer på termostaten. En valgfri isolering sørger for, at varmerørene afgiver endnu mere varme opad, og energibesparelsespotentialet øges yderligere.

Topmoderne reguleringsteknik

Vores innovative reguleringsteknik giver dig mulighed for endnu mere energieffektivitet: Med termostaten indstiller du nemt den ønskede værdi, timerenheden regulerer en natreduktion, og smarte aktuatorer sørger efter behov for en adaptiv, hydraulisk tilpasning for hele tiden at kunne sikre et optimalt og energieffektivt flow af varmt vand.

Videnskabeligt dokumenteret: 9,5 % energibesparelsespotentiale

Tyndlags-opbygning, mindre afretningsmasse, lavere fremløbstemperatur: BEKOTEC-THERM er udformet sådan, at du får det maksimale ud af systemet. En videnskabelig test i praksis udført af Institut für Technische Gebäudeausrüstung (ITG) i Dresden dokumenterer, at man med BEKOTEC-THERM frem for konventionel gulvvarme kan spare op til 9,5 % energi årligt. De konstruktionsmæssige fordele viser især deres værd i kombination med vedvarende energikilder og varmeledende keramik- eller naturstensbelægninger – her hos Schlüter-Systems taler vi derfor stolt om keramiske klimagulve.

Renovering og modernisering af nybyggeri og eksisterende bygninger

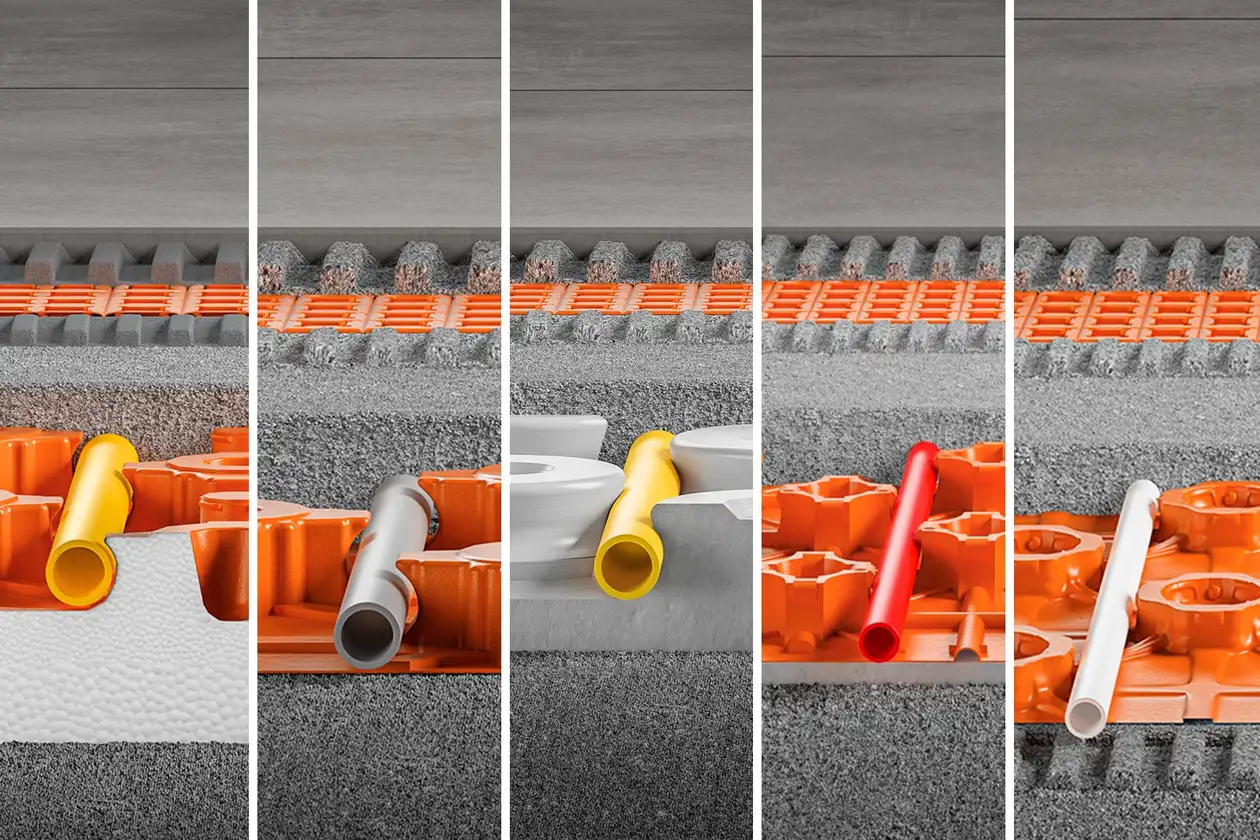

Fire forskellige modeller af gulvvarmen Schlüter-BEKOTEC-THERM placeret som collage i fire dele ved siden af hinanden © Schlueter-Systems

Passende gulvvarme, uanset behov

Takket være vores fem systemer kan BEKOTEC-THERM fleksibelt tilpasses efter dine individuelle behov – uanset om det indgår fra starten i et nybyggeri, eller der er tale om en modernisering af en eksisterende bygning. Hvis pladsen er begrænset i en eksisterende bygning, og underlaget er givet på forhånd, kan du løse dette ved at vælge et system med lav konstruktionshøjde: For eksempel kan Schlüter-BEKOTEC-EN-FK klare sig med 20-27 mm plus isoleringsmåtte og belægning. Dette resulterer også i minimale afretningsmasser med en fladevægt fra 40 kg/m2 – hvilket reducerer den statiske belastning så meget, at gulvvarme endda er mulig i beskyttede bygninger. Heller ikke udlægning på problematiske underlag som f.eks. gamle gulvbrædder er nogen forhindring for vores systemer.

Fleksibelt valg af gulv

BEKOTEC-THERM egner sig til alle gulvbelægninger. Du kan således også lægge din nye gulvvarme under parket eller vinyl. Af hensyn til den bedste varmeledeevne og energieffektivitet anbefaler vi dog et keramisk gulv af fliser eller natursten.

Nyd maksimal komfort – uanset årstid

Moderne, lys stue med store, sandfarvede keramiske fliser som gulvbelægning til gulvvarmen Schlüter-BEKOTEC-THERM © Schlueter-Systems

Ensartet varmefordeling uden kolde zoner

Fladevarme sørger for behagelig varme uden træk eller kolde områder i rummet – og med vores komplette system kan man endda opvarme gulvområder, hvor der ikke er nogen varmerør, eller hvor de ligger med stor afstand. Det muliggøres med DITRA-isoleringsmåtten mellem varmeafretningslag og flisebelægning: Den sørger for mange små luftkanaler, hvorigennem varmen fordeles mere ensartet. Dermed bliver gulvet til et stort varmelegeme – der dog også kan køle, hvis du ønsker det.

Opvarmning og afkøling forenet i ét system

Med BEKOTEC-THERM er kolde fødder om vinteren intet problem længere – og hvis temperaturen får dig til at svede om sommeren, skifter du blot om! Sæt systemet i køletilstand via varmestyringen, og brug aktiv eller passiv køling, alt efter varmekilde, til at temperere dine rum lydløst og behageligt uden trækluft. Dermed sænker du i sammenligning med ikke-kølede rum rumtemperaturen med op til 3° C – og kan nyde dit keramiske klimagulv på alle årstider.

Oversigt over alle fordele ved BEKOTEC-THERM

Lav konstruktionshøjde
Kort konstruktionstid
Lave varmeudgifter
Topmoderne styringsteknik
Egnet til nybyggeri og eftermontering i eksisterende bygninger
Opvarmning om vinteren, afkøling om sommeren

Sådan fungerer BEKOTEC-THERM

BEKOTEC-systemet – passende gulvvarme, uanset behov

Grundlaget for BEKOTEC-THERM udgøres af Schlüter-BEKOTEC-systemet med de innovative knopplader, der fås i fem forskellige konstruktionshøjder. BEKOTEC står for en sikker belægningskonstruktionsteknik til revnefri samt funktionssikre flydende afretnings- og opvarmningslag med belægninger af keramik, natursten og andre belægningsmaterialer.

Mellem nopperne placeres de skræddersyede varmerør BEKOTEC-THERM-HR, inden der påføres et konventionelt afretningslag med et mindsteoverlap på 8 mm. Da spændinger aftager modulært via knopmønsteret i BEKOTEC-pladerne, kræves ingen ekspansionsfuger eller bevægelsesfuger i afretningslaget – med undtagelse af f.eks. bygningsadskillelser.

Alt i alt lyder konstruktionshøjden op til afretningslagets overkant på mellem 20 mm (EN 12 FK) og 61 mm (EN-FI). Med denne minimale højde byder gulvvarmen på en særligt lav fremløbstemperatur på kun 27 til 32 °C – det giver i kombination med moderne varmeteknik lavere energiudgifter. Med denne minimale brug af materialer og fraværet af omstændelig opvarmning forud for lægningen bliver monteringstiden langt kortere. Umiddelbart når afretningslaget kan betrædes, kan gulvbelægningen lægges.

Perfekt tilpasset dine behov: De noprede BEKOTEC-plader fås i fem varianter med forskellige konstruktionshøjder, med varme- eller trinlydsisolering og delvist selvklæbende.

Oversigt over de noprede BEKOTEC-afretningsplader

Den stille med isolering

© Schlueter-Systems

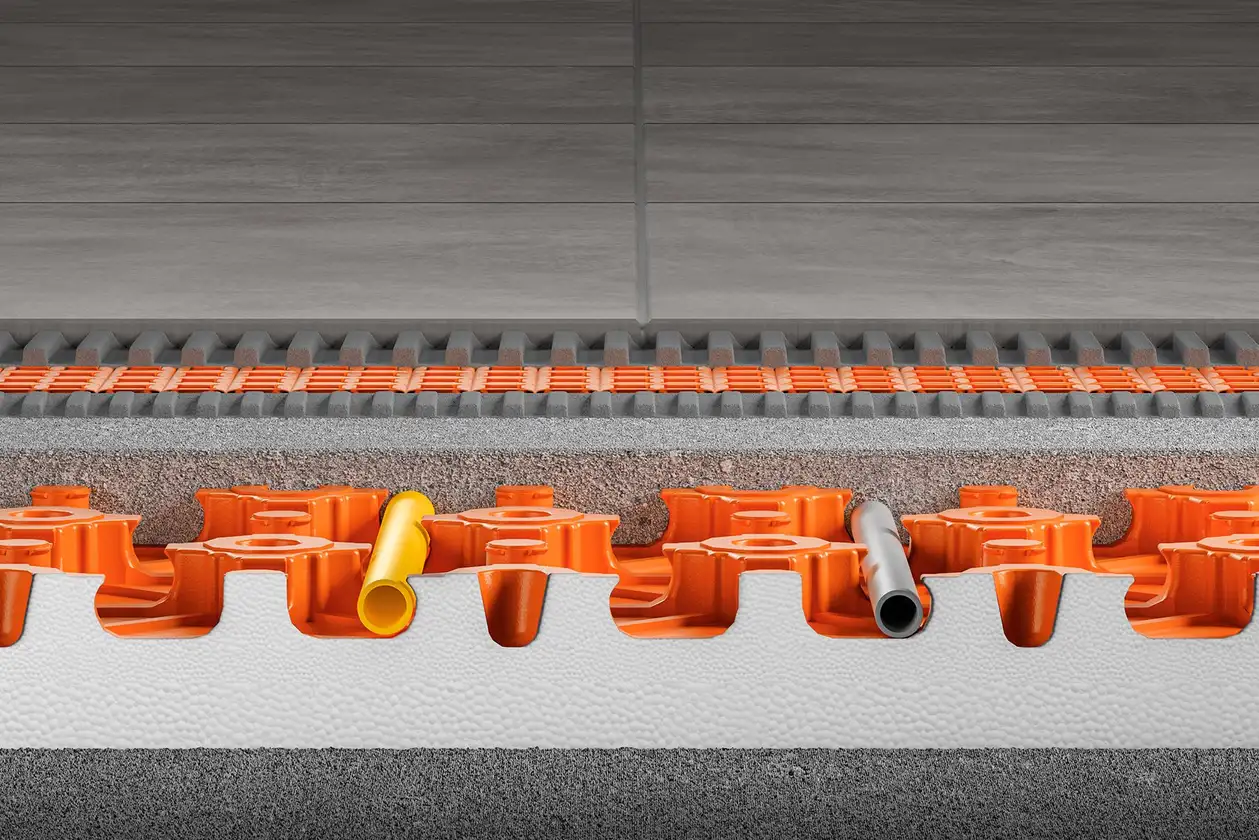

BEKOTEC-EN-FI

Med integreret varme- og trinlydsisolering (DEO 039) og til fleksibel montering af Schlüter-varmerør med en diameter på 14 og 16 mm.

  • Konstruktionshøjder: 61–78 mm
    (plus DITRA-isoleringsmåtte)
  • Fladevægt fra og med 58 kg/m²
  • Udlægningsgitter 75 mm
  • Varmeeffekter op til 140 W/m²

Den isolerede

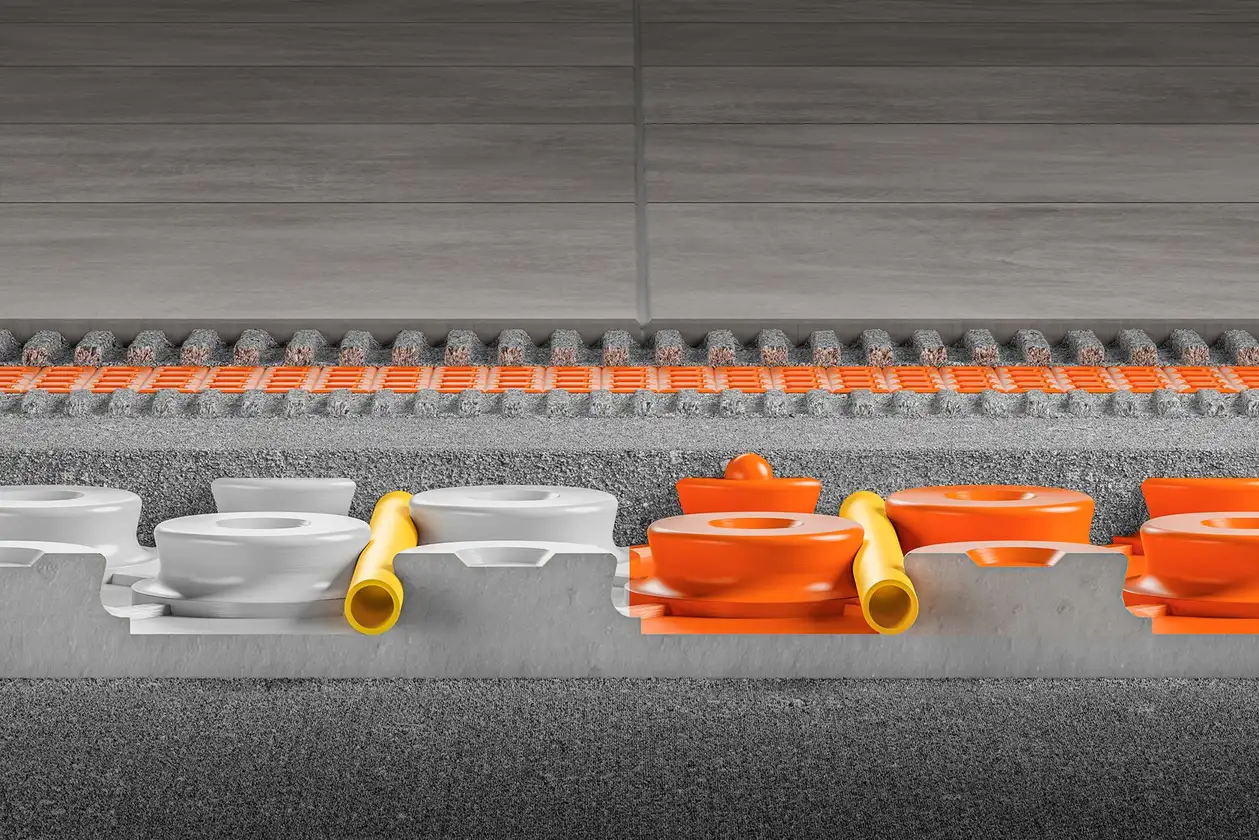

Lagopbygning med den noprede afretningsplade Schlüter-BEKOTEC-EN og stengrå keramisk belægning © Schlueter-Systems

BEKOTEC-EN

Med integreret isolering (DEO 033) til brug i områder med krav til varmebeskyttelsen, f.eks. på gulvplader.

  • Konstruktionshøjder: 52–69 mm
    (plus DITRA-isoleringsmåtte)
  • Med integreret varmeisolering
  • Fladevægt fra og med 57 kg/m²
  • Udlægningsgitter 75 mm
  • Varmeeffekter op til 100 W/m²

Allrounderen

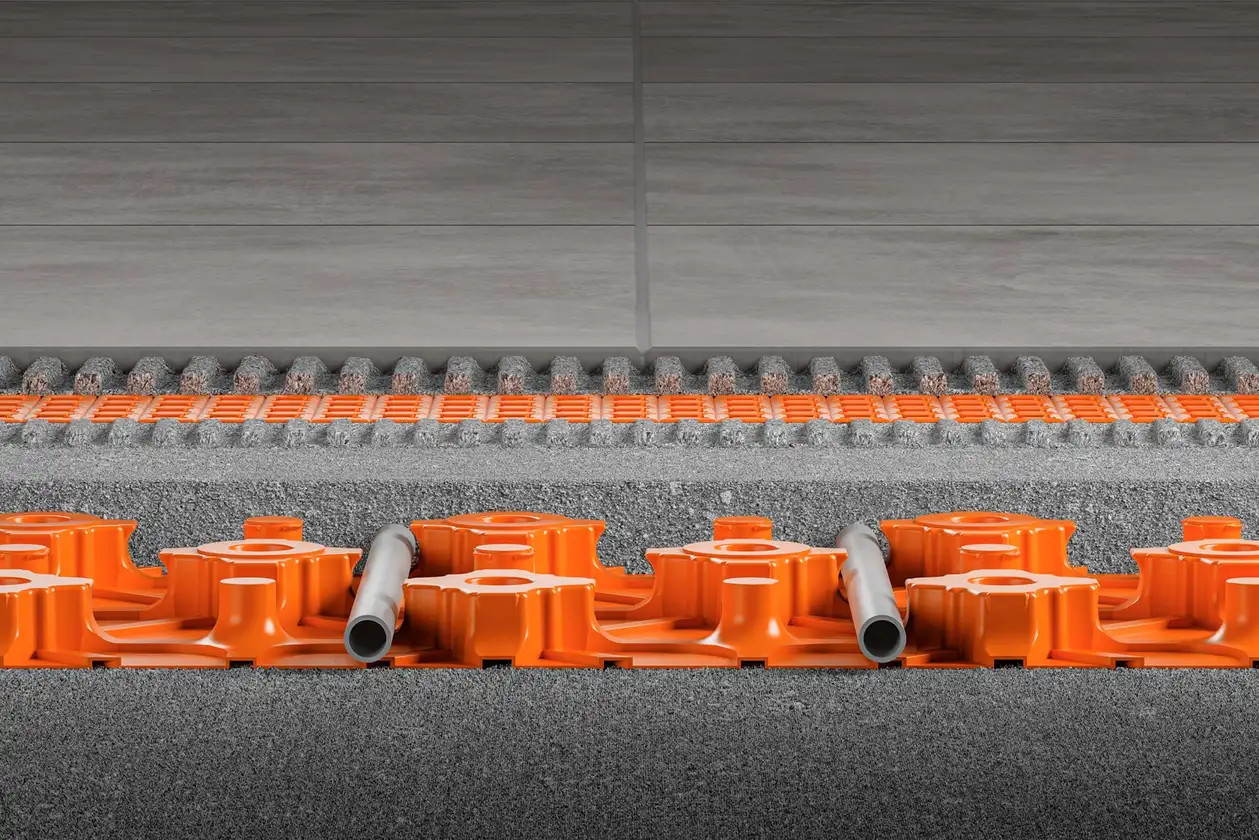

Lagopbygning med den noprede afretningsplade Schlüter-BEKOTEC-EN-F og stengrå keramisk belægning © Schlueter-Systems

BEKOTEC-EN-F

Universel opbygning til brug med og uden (trinlyds-) isolering. Lav konstruktion, ideel til nybyggeri og renovering.

  • Konstruktionshøjder: 31–48 mm
    (plus DITRA-isoleringsmåtte)
  • Uden isolering, men kombination med isolering er mulig
  • Fladevægt fra og med 57 kg/m²
  • Udlægningsgitter 75 mm
  • Varmeeffekter op til 100 W/m²
  • Nu også selvklæbende (Peel & Stick)

Den stille

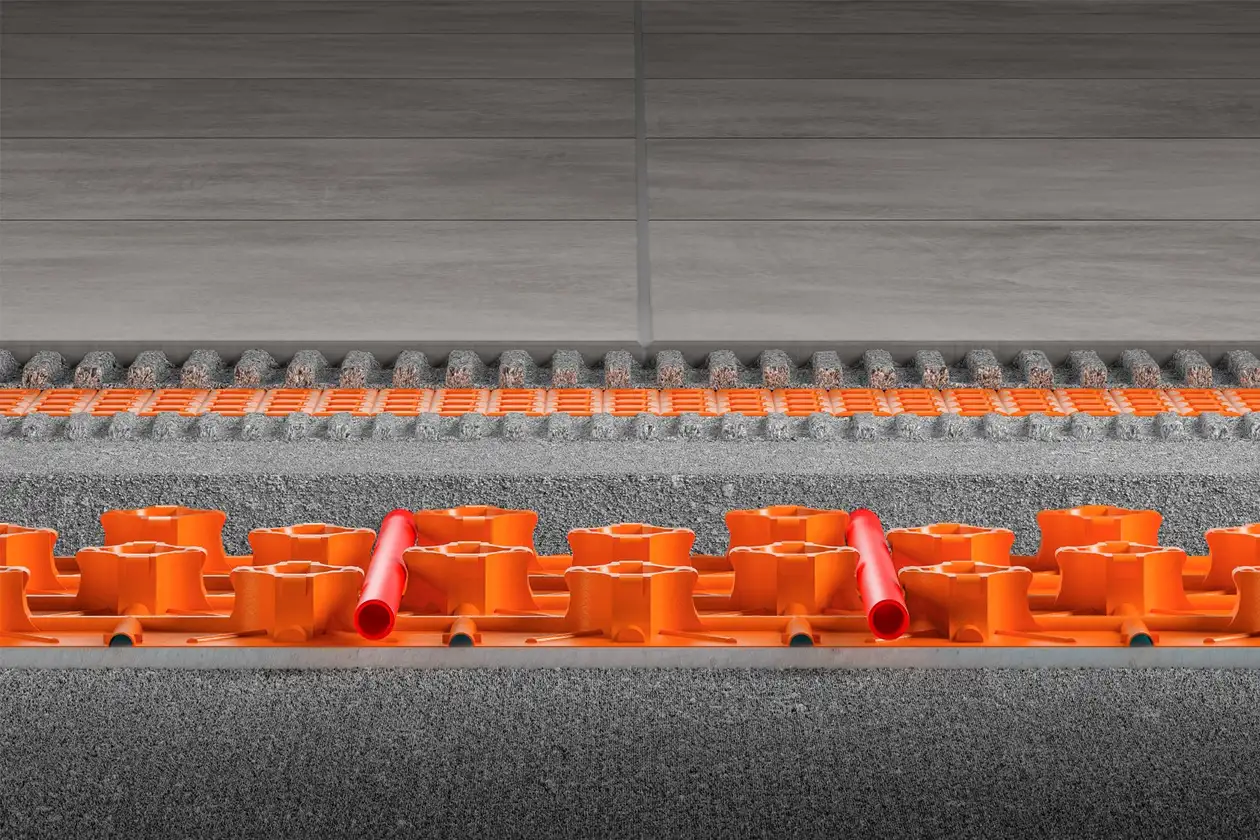

Lagopbygning med den noprede afretningsplade Schlüter-BEKOTEC-EN-FTS og stengrå keramisk belægning © Schlueter-Systems

BEKOTEC-EN-FTS

Til optimering af trinlyden kan du med vores system realisere en trinlydsforbedring på op til 25 dB iht. DIN EN ISO 10140-1.

  • Konstruktionshøjder: 31–43 mm
    (plus DITRA-isoleringsmåtte)
  • Integreret trinlydsisolering
  • Fladevægt fra og med 52 kg/m²
  • Udlægningsgitter 50 mm
  • Varmeeffekter op til 100 W/m²

Den lette

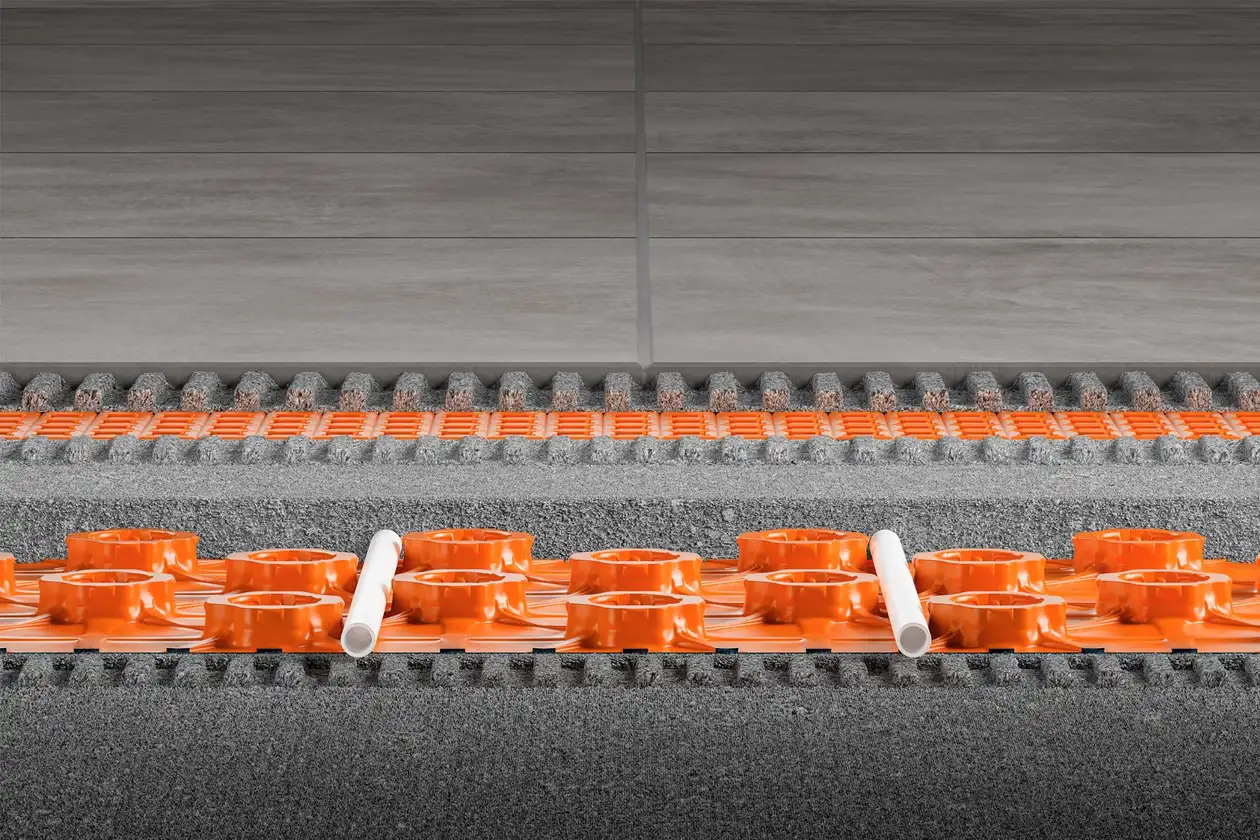

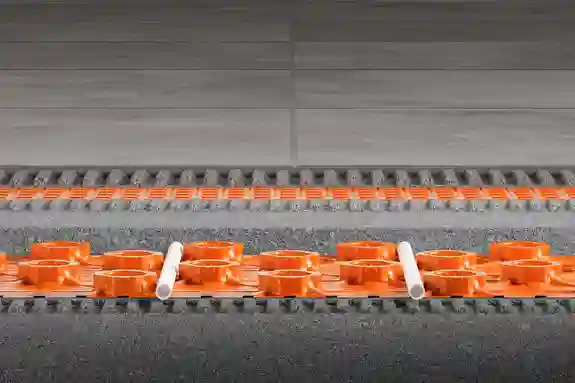

Lagopbygning med den noprede afretningsplade Schlüter-BEKOTEC-EN-FK og stengrå keramisk belægning © Schlueter-Systems

BEKOTEC-EN-FK

En minimal vægt opnår du med vores letteste og fladeste opbygning. Yderligere vægtreduktion er mulig, kontakt os vedr. dette.

  • Konstruktionshøjder: 20–27 mm
    (plus DITRA-isoleringsmåtte)
  • Klæbet til underlaget
  • Fladevægt fra og med 40 kg/m²
  • Udlægningsgitter 50 mm
  • Varmeeffekter op til 100 W/m²
  • Nu også selvklæbende (Peel & Stick)

Konstruktionseksempel: Systemopbygningen med Schlüter-BEKOTEC-THERM

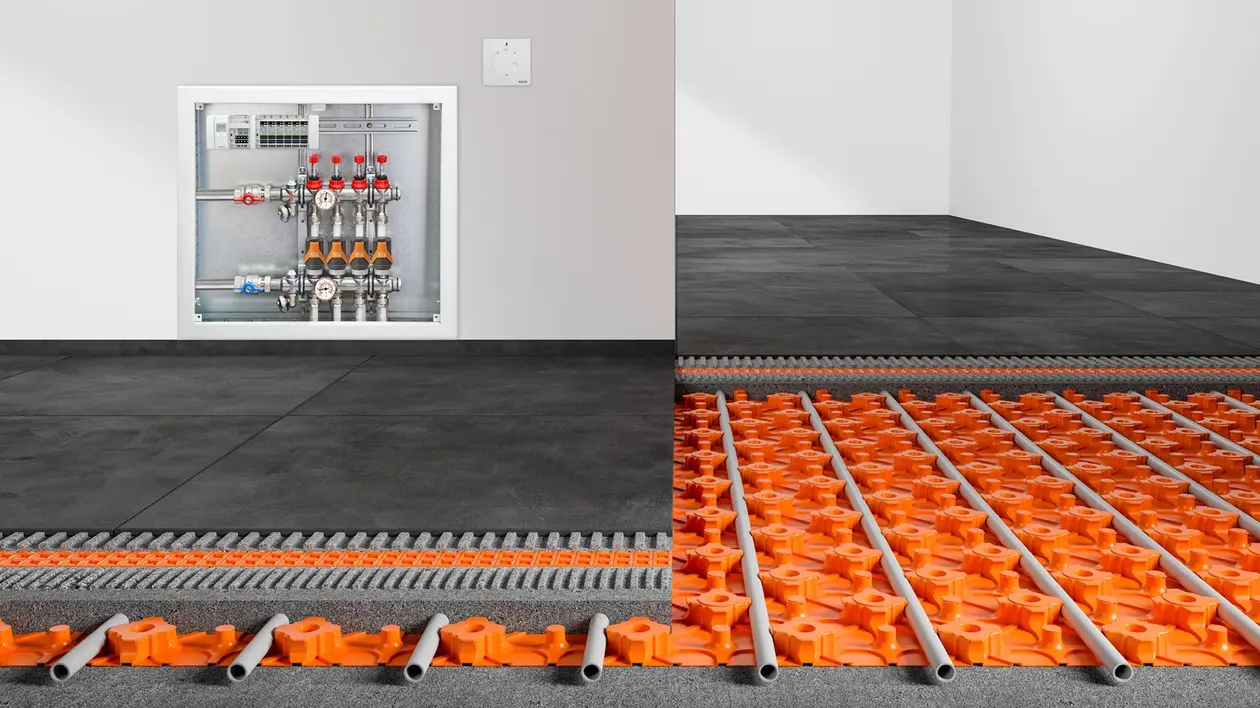

Flisebelagt rum med tværsnit gennem gulvopbygningen inkl. gulvvarme og fordeler på væggen
12Timerenhed

12: Timerenhed

Med den valgfri timerenhed kan temperaturen tidsstyret sænkes med 4 °C.​​​​​​

11Basis- og tilslutningsmodul

11: Basis- og tilslutningsmodul

Til basismodulet "Control" tilsluttes tilslutningsmodulerne både til kabel- og trådløst drevne rumsensorer, der så forsyner rumsensorer og aktuatorer med energi.

10Aktuator

10: Aktuator

Aktuatorerne regulerer flowet af opvarmningsvand gennem de enkelte gulvvarmekredse og dermed varmefordelingen i rummene.

9Rumsensor

9: Rumsensor

Rumsensoren fungerer som termostat for opvarmning og køling. Den kan installeres kablet eller trådløst. En tidsstyret reduktion af temperaturen kan realiseres med den valgfri timerenhed.

8Fordelerskab

8: Fordelerskab

Fordelerskabet samler varmekredsfordeler og reguleringsteknik og kan monteres enten i eller på væggen.

7Varmekredsfordeler

7: Varmekredsfordeler

Varmekredsfordeleren tilslutter gulvvarmen til den varmeproducerende enhed og opdeler fremløbet i de enkelte rums varmekredse. I BEKOTEC-THERM-systemet fås den både i rustfrit stål samt glasfiberforstærket plast.

6Gulvbelægning

6: Gulvbelægning

Ved brug af en afretningsmasse kan fliserne lægges, så snart afretningslaget er gangbart. De feltbegrænsningsfuger, der kræves i overbelægningen ifølge de gældende bestemmelser, kan i den forbindelse placeres uafhængigt af afretningslaget. Fliser og natursten er ideelle til kombination med gulvvarme takket være deres varmeledningsevne.

5Isoleringsmåtte

5: Isoleringsmåtte

Isoleringsmåtten lægges på varmelaget med fliseklæber eller som selvklæbende måtte og sikrer, at afretningslaget og gulvbelægningen kan bevæge sig uafhængigt af hinanden i konstruktionen. På den måde reduceres spændinger pga. tørringsprocesser og termisk udvidelse, som dermed ikke fortsætter op i overbelægningen. På dette tidspunkt i konstruktionsopbygningen er det også muligt at kombinere med en elektrisk gulvvarme til temperering i overgangstider.

4Varmeafretningslag

4: Varmeafretningslag

Varmeafretningslaget indsættes i BEKOTEC-systemet med et mindsteoverlap på 8 mm og lægges flydende. Da spændinger aftager modulært via knopmønsteret i BEKOTEC-pladen, kræves ingen ekspansionsfuger eller bevægelsesfuger i afretningslaget – med undtagelse af f.eks. bygningsadskillelser. Heller ikke en forstærkning af afretningslaget eller tilsætningsmidler eller fibre, der forøger bøjningstrækstyrken, tillades af systemet og er heller ikke nødvendigt.

3Varmerør

3: Varmerør

Komposit-varmerør i fem lag af polymermateriale, fås med en diameter på 10, 12, 14 eller 16 mm afhængigt af konstruktionshøjde og knopplade.

2Knopplade

2: Knopplade

Knoppladen lægges på hele fladen og afsluttes hele vejen rundt med en kantstribe. Den fås i forskellige udførelser med eller uden isolering afhængigt af den ønskede konstruktionshøjde og diameter af varmerørene.

1Bæredygtigt underlag

1: Bæredygtigt underlag

Det bæredygtige underlag skal

  • opfylde de statiske krav iht. DIN EN 1991 vedr. gulvkonstruktion og den forventede trafikale belastning,
  • være tilstrækkeligt tør til at bære konstruktionssystemet iht. DIN 18 560-2, stk. 4,
  • have en jævn overflade iht. DIN 18 202.

Innovativ styrings- og reguleringsteknik for endnu mere effektivitet!

Rumtemperaturregulering og tidsstyring

Temperaturen i hvert rum kan når som helst indstilles individuelt med vores termostat, så den foretrukne temperatur i de forskellige områder af huset altid nås. Desuden kan vores vandførte gulvvarme programmeres via en tidsstyring, så den til- og frakobles på bestemte tidspunkter. Dette er særligt effektivt, hvis boligen ikke benyttes i dagtimerne.

Selvlærende systemer

Selvlærende systemer analyserer opvarmningen og tilpasser indstillingerne af anlægget automatisk. Vores intelligente aktuator BEKOTEC-THERM-EAHB sørger pålideligt for en adaptiv, hydraulisk tilpasning, hvor hver varmekreds kun modtager den mængde varmt vand, som behøves. Dermed bliver opvarmningen endnu mere energieffektiv og komfortabel.

Smart-home

BEKOTEC-THERM har grænseflader til de gængse smart-home-systemer. Dermed kan du nemt styre gulvvarmen via din smartphone eller tablet.

Kombination med vedvarende energikilder

Et moderne, fritstående enfamiliehus vist udefra i det grønne med solcelleanlæg og varmepumpe © AdobeStock

Kan tilsluttes mange varmeanlæg

BEKOTEC-THERM kan takket være vores varmekredsfordelere tilsluttes stort set ethvert eksisterende varmeanlæg. Det samlede energibesparelsespotentiale realiseres især med kombinationen med vedvarende energikilder – først og fremmest varmepumper og solcelleanlæg.

Varmepumper og Schlüter-BEKOTEC-THERM

Takket være lave fremløbstemperaturer er gulvvarme ideel til drift med grønne regenerative varmegeneratorer såsom varmepumper. De lave fremløbstemperaturer ved BEKOTEC-THERM bevirker:

  • En reduktion af strømtilførslen til drift af varmepumpen
  • En forbedring af sæsonenergieffektivitetsfaktoren og dermed et større energiudbytte gennem hele opvarmningsperioden
  • En hurtigere afskrivning
  • Permanent lavere driftsudgifter

Solcelleteknik og Schlüter-BEKOTEC-THERM

Den årlige udnyttelsesgrad ved et solcelleanlæg, der er integreret i en bygningsopvarmning, stiger for hver grad, systemtemperaturen falder. Takket være de lavere fremløbstemperaturer ved BEKOTEC-THERM kan solcelleanlægget derfor anvendes væsentligt længere til rumopvarmning, end hvad der er muligt ved konventionelle opvarmninger. Bygningsopvarmningen kan dermed også dækkes eller understøttes af et passende dimensioneret solcelleanlæg på solrige vinterdage.

Tekniske detaljer om de noprede BEKOTEC-afretningsplader

Tekniske detaljer om systemet BEKOTEC-EN-FI BEKOTEC-EN BEKOTEC-EN-F BEKOTEC-EN-F-PS BEKOTEC-EN-FTS BEKOTEC-EN-FK BEKOTEC-EN-FK-PS
Systemhøjde i mm (inkl. DITRA) 66–83 57–74 36–53 36–53 36–48 25–32 25–32
Knoppladens højde i mm 53 44 23 23 18 + 5 12 12
Afretningsoverlap i mm 8–25 8–25 8–25 8–25 8–20 8–15 8–15
Rørdiameter i mm 14 / 16 16 14 14 / 16 12 10 10
Lægningsafstande i mm 75–300 75–300 75–300 75–300 50–300 50–300 50–300
Varmerørsbehov i m/m² 13,33–3,33 13,33–3,33 13,33–3,33 13,33–3,33 20–3,33 20–3,33 20–3,33
Maks. varmeeffekt i W/m²
(RT 20 °C / VT 40 °C)
130–40 / 140–40 140–40 130–40 130–40 / 140–40 145–30 145–30 145–30
Min. fladevægt i kg/m² 58 57 57 57 52 40 40
Min. afretningsvolumen i l/m² 28,5 28,5 28,5 28,5 26 20 20
Maks. nyttelast i kN/m² op til 5 op til 5 op til 5 op til 5 op til 5 op til 5 op til 5



Ofte stillede spørgsmål til BEKOTEC-THERM og BEKOTEC-systemet

Ja, det er der – vel at mærke eksklusivt hos Schlüter-Systems. Vi er den eneste producent, der yder 5 års garanti på hele systemet. Denne garanti relaterer til støbekonstruktionen inkl. fravær af revner i overbelægningen (f.eks. ved keramiske fliser og naturstensplader).

Hvad skal være opfyldt for at modtage garantien?

Komponenterne i afretningslaget skal være fra firmaet Schlüter. Det vil sige, at den noprede afretningsplade, kantstriben, systemvarmerøret og kantfugeprofilen DILEX-EK eller DILEX-RF skal monteres.

Det mindste flisemål er 5 x 5 centimeter. Der er ingen maksimumstørrelse ved Schlüter-BEKOTEC-THERM. Således kan der f.eks. også uden problemer lægges store formater på 1,5 x 3 meter.

Kompressionsværdien (CP) for alle indbyggede komponenter ved BEKOTEC-systemet skal være under 3 mm.

Temperaturen i området omkring varmeelementerne må ved støbeasfaltlag ikke permanent overskride 45 °C og ved kalciumsulfat- og cementlag ikke permanent overskride 55 °C.

Ja! Selvom vi naturligvis råder dig til at bruge fliser eller naturstensplader på grund af den lave varmeledningsmodstand, er de fleste andre gulvbelægninger mulige i kombination med gulvvarme. Her er bløde belægninger (linoleum, kork, PVC, vinyl) lige så egnede som parket og laminat. Mange producenter tilbyder gulvbelægninger, der udtrykkeligt er egnede til brug over gulvvarme.

Ja! Takket være den lave systemvægt og den lave konstruktionshøjde er vores gulvvarme ideel til sanering og renovering i eksisterende bygninger. Hvis en tætning af gulvfladen skulle være nødvendig, er det muligt med systemkomponenten Schlüter-DITRA uden større ekstraarbejde.

Vores afdeling for anvendelsesteknik står klar til at hjælpe ved tilpasning af gulvkonstruktionen. Desuden kan vi anbefale dig særligt uddannede Schlüter-System-håndværkere i nærheden af dig. Tag blot kontakt med os!

Hvilken afretningsmasse til Schlüter-BEKOTEC?

Til et afretningslag med Schlüter-BEKOTEC-systemet kræves ingen dyr specialafretningsmasse – man kan bruge konventionelle afretningsmasser af kvaliteten CT/CA C20-C35 / F4 maks. F5 uden forstærkning, som kan laves med en afretningspumpe eller en betonblander. Der er mulighed for både flydende cement og cement, der tilføres fugtet.
