Schlüter-BEKOTEC-EN-FK-PS Den selvklæbende letvægts-knopplade
Schlüter-BEKOTEC-knopsystemet sørger som svømmende afretningslag for, at keramik- og naturstensbelægninger ikke ridses. Ved anvendelse af Schlüter-varmerør bliver afretningslagsystemet til gulvvarmen BEKOTEC-THERM.
Schlüter-BEKOTEC-EN-FK-PS er en knopplade til afretningslag til installation af Schlüter-varmerør (Ø 10 mm). Pladen er selvklæbende på bagsiden. De enkelte knopplader kan sættes sammen, ved at de trykkes ind i hinanden, mens de overlapper hinanden med en række, og når beskyttelsesfolien er fjernet, kan de udlægges helt enkelt på de pågældende underlag.
Schlüter-BEKOTEC-ENFGK-PS er en tilhørende udligningsplade, som ligeledes er selvklæbende på bagsiden. Den installeres foran fordelerunitten, så monteringen af varmerørene i fordelerskabet bliver betydeligt nemmere.

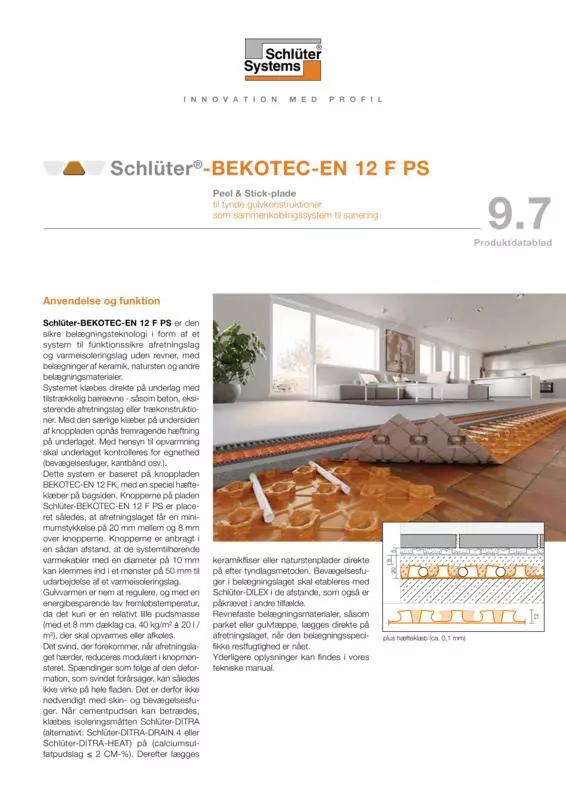

Generelle produktinformationer
Funktion
Schlüter-BEKOTEC-EN-12-F-PS er en sikker belægningsteknologi i form af et system til funktionssikre afretningslag og varmeisoleringslag uden revner, med belægninger af keramik, natursten og andre belægningsmaterialer.
Systemet klæbes direkte på underlag med tilstrækkelig bæreevne, f.eks. beton, eksisterende afretningslag eller trækonstruktioner. Med den særlige hæfteklæber på undersiden af knoppladen opnås fremragende hæftning på underlaget. Med henblik på opvarmning skal underlaget kontrolleres for egnethed (bevægelsesfuger, kantbånd osv.).
Dette system er baseret på knoppladen BEKOTEC-EN-12-FK, med en speciel hæfteklæber på bagsiden. Knopperne på pladen BEKOTEC-EN-12-F-PS er placeret således, at afretningslaget får en minimumstykkelse på 20 mm mellem og 8 mm over knopperne. Knopperne er anbragt i en sådan afstand, at de systemtilpassede varmerør med en diameter på 10 mm kan klemmes ind i et mønster på 50 mm, hvorved et varmeisoleringslag kan udarbejdes.
Gulvvarmen er nem at regulere, med en energibesparende lav fremløbstemperatur, da det kun er en relativt lille afretningsmasse (med et 8 mm dæklag ca. 40 kg/m² ≙ 20 l /m²), der skal opvarmes eller afkøles.
Det svind, der forekommer, når afretningslaget hærder, reduceres modulært i knopmønsteret. Spændinger som følge af den deformation, som svindet forårsager, kan således ikke virke på hele fladen. Det er derfor ikke nødvendigt med skin- og bevægelsesfuger.
Når cementgulvet kan betrædes, limes isoleringsmåtten Schlüter-DITRA (alternativt Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) på (calciumsulfat-afretningslag ≤ 2 CM-%). Derefter lægges keramikfliser eller naturstensplader direkte på efter tyndlagsmetoden. Bevægelsesfuger i belægningslaget fremstilles med Schlüter-DILEX i de i øvrigt krævede afstande.
Revnefaste belægningsmaterialer, såsom parket eller gulvtæppe, lægges direkte på afretningslaget, når den belægningsspecifikke restfugtighed er nået.
Yderligere oplysninger findes i vores tekniske manual.

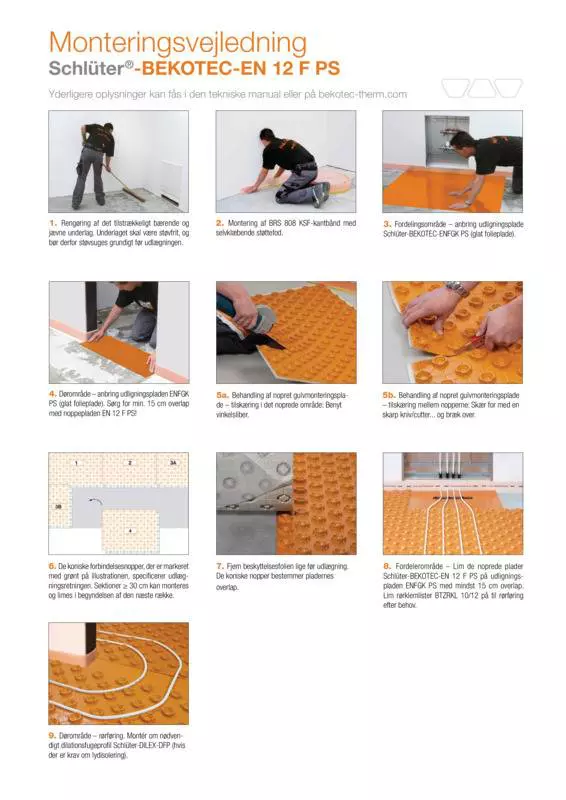

Installation
- BEKOTEC-EN-12-F-PS lægges på et jævnt underlag med tilstrækkelig bæreevne. Underlaget kontrolleres for renhed og kompatibilitet. Fjern de bestanddele af overfladen, som hæmmer vedhæftning. Underlaget skal være fri for støv inden udlægningen og skal derfor støvsuges grundigt.
Bemærk: En grunding af underlaget er ikke obligatorisk, men hvis det skønnes nødvendigt kan forbehandlingen udføres med en kommercielt tilgængelig dispersion uden grove bestanddele som kvartssand el.lign. Større ujævnheder skal udjævnes på forhånd ved hjælp af afretningslag eller egnet nivelleringsmasse. - Belægningskanterne på lodrette vægge eller monterede dele afsluttes med det 8 mm tykke kantbånd Schlüter-BEKOTEC-BRS-808-KSF. Den selvklæbende foliefod, som er integreret i kantbåndet, er på undersiden forsynet med tape til fastgørelse. Kantbåndet trykkes ind mod væggen ved at klæbe det på underlaget samt ved hjælp af støttefodens forspænding. Når BEKOTEC-knoppladen klæbes fast på klæbefoden, opstår der en forbindelse, som fastgør pladen på underlaget og forhindrer, at der slipper gulvmasse ud under forarbejdningen.
- Knoppladerne BEKOTEC-EN-12-F-PS skal tilskæres helt nøjagtigt ved kanterne. BEKOTEC-pladerne sættes sammen ved, at de trykkes ind i hinanden, mens de overlapper hinanden med en knoprække. Ved udlægning af knopfolien skal beskyttelsesfolien trækkes af BEKOTEC-EN-12-F-PS, og pladen anbringes på underlaget. Den kan løftes op og positioneres påny, såfremt der ikke udøves tryk på den. Men så snart der udøves tryk, klæber knoppladen fast på underlaget ved hjælp af hæfteklæberen på undersiden. Med henblik på forenkling af rørføringen kan der i døråbnings- og fordelerområdet anvendes en glat udligningsplade BEKOTEC-ENFGK-PS. Den fastgøres direkte med hæfteklæberen på bagsiden. Den selvklæbende rørklemliste Schlüter-BEKOTEC-ZRKL 10/12 giver mulighed for nøjagtig rørføring i dette område.
- Med henblik på fremstilling af BEKOTEC-THERM-gulvvarmen kan de systemtilhørende varmerør, med en diameter på 10 mm, klemmes ind mellem de underskårne knopper. Rørafstandene vælges i overensstemmelse med den krævede varmeeffekt ved hjælp af BEKOTEC-varmeeffektdiagrammerne.
- Efterhånden som afretningslaget anbringes, tilføjes der frisk cementpuds af styrkeklasse CT-C25-F4, maks. F5, eller calciumsulfat-afretningslag CA-C25-F4, maks. F5, med en minimumsoverdækning af afretningslaget på 8 mm (0-4 mm granulat anbefales) i knoppladen. Med henblik på højdeudligning kan lagtykkelsen øges til maks. 15 mm over knopperne. Ved udlægning af selvnivellerende gulvmasse er det vigtigt med omhyggelig udlægning af knoppladerne og lukning af snitkanter/endepunkter. Det skal forhindres, at noget trænger ind bag BEKOTEC-pladerne.
Bemærk: Afvigende egenskaber i afretningslaget skal i hvert enkelt tilfælde afklares på forhånd med vores salgsafdeling. Hvis det skal forhindres, at trinlyden overføres mellem to rum, skal afretningslaget på dette sted adskilles ved hjælp af ekspansionsfugeprofilen Schlüter-DILEX-DFP. - Umiddelbart efter opnåelsen af en startstyrke, som tillader, at cementgulvet kan betrædes, kan isoleringsmåtten DITRA (alternativt DITRA-DRAIN 4 eller DITRA-HEAT) pålimes under overholdelse af bearbejdningsanvisningerne i produktdatabladet 6.1 (alternativt 6.2 eller 6.4). Calciumsulfat-afretningslag kan belægges med isoleringsmåtten, så snart der opnås en restfugtighed på ≤ 2 CM-%.
- Hjørnebevægelsesprofilen Schlüter-DILEX-EK eller -RF skal indbygges som en fleksibel kantfuge i området omkring gulv-/vægovergangen (se produktinformation 4.14). Den overskydende del af kantbåndet BEKOTEC-BRS-808-KSF skal skæres af inden.
- Ved brug af det keramiske BEKOTEC-THERM-klimagulv som gulvvarme kan den færdige belægningskonstruktion allerede opvarmes efter syv dage. Begyndende ved 25 °C kan fremløbstemperaturen dagligt øges med maks. 5 °C op til den ønskede brugstemperatur.
- Belægningsmaterialer, der ikke risikerer at revne (f.eks. parket, gulvtæppe eller plastbelægninger), påføres uden isoleringsmåtte direkte på BEKOTEC-afretningslaget. Afretningslagets højde skal tilpasses de respektive materialetykkelser.
Bemærk: Ud over de respektive retningslinjer for forarbejdning skal afretningslagets tilladte restfugtigheder for det valgte belægningsmateriale overholdes. Se detaljerede bearbejdningsanvisninger i forbindelse med ikke-keramiske overfladebelægninger i den tekniske manual for Schlüter-BEKOTEC-THERM, eller kontakt vores salgsafdeling.
Materiale
Schlüter-BEKOTEC-EN-12 -F-PS er fremstillet af trykstabil polystyren-dybtrækningsfolie, som på undersiden er påført hæfteklæber. Den er velegnet i forbindelse med brug af konventionelle afretningslag på cement- eller calciumsulfatbasis samt ved selvnivellerende gulvmasse. Materialet skal opbevares frostfrit og UV-beskyttet.
Vedligeholdelse & pleje
Schlüter-BEKOTEC-EN-12-F-PS og -ENFGK PS er rådresistente og kræver ingen særlig pleje eller vedligeholdelse.
Før og under påføring af afretningslaget skal knoppladen eventuelt beskyttes mod beskadigelser som følge af mekaniske påvirkninger ved hjælp af egnede foranstaltninger, såsom udlægning af gangbrædder.
