Schlüter-BEKOTEC-EN-F-PS Den selvklæbende allround-knopplade
Schlüter-BEKOTEC-knopsystemet garanterer som svømmende gulv for, at keramik- og naturstensbelægninger ikke ridses. I kombination med Schlüter-varmerør opnås gulvvarmen BEKOTEC-THERM.
Schlüter-BEKOTEC-EN-F-PS er en praktisk knopplade til afretningslag til installation af Schlüter-varmerør (Ø 14 og ved bestemte underlag Ø 16 mm). Pladen er selvklæbende på bagsiden. Knoppladerne kan sættes sammen, ved at de trykkes ind i hinanden, mens de overlapper hinanden med en række, og når beskyttelsesfolien er fjernet, kan de udlægges helt enkelt på de pågældende underlag, herunder også varme- eller trinlydsisolering.
Schlüter-BEKOTEC-EN-FG-PS er en tilhørende udligningsplade, der ligeledes er forsynet med hæfteklæber på bagsiden, og som placeres foran fordelerunits. På den måde forenkles monteringen af varmerørene i fordelerskabet.
Generelle produktinformationer
Funktion
Schlüter-BEKOTEC er en sikker belægningsteknologi og er et system med henblik på revnefrie, funktionelle og pålidelige svømmende gulve og varmeisoleringslag med belægninger af keramik, natursten og andre belægningsmaterialer.
Systemet er baseret på folieknoppladen Schlüter-BEKOTEC-EN-23-F-PS, som klæbes direkte på et underlag med tilstrækkelig bæreevne eller oven på gængs varme- og/eller trinlydsisolering. Med den særlige hæfteklæber på undersiden af knoppladen opnås fremragende hæftning på underlaget.
Knopperne på pladen BEKOTEC-EN-23-F-PS er placeret således, at afretningslaget får en minimumstykkelse på 31 mm mellem og 8 mm over knopperne. Knopperne er anbragt i en sådan afstand, at de systemtilpassede varmerør med en diameter på 14 og 16 mm kan sættes ind i et mønster på 75 mm for at etablere et varmeisoleringslag. Gulvvarmen er nem at regulere, med en energibesparende lav fremløbstemperatur, da det kun er en relativt lille afretningsmasse (med et 8 mm dæklag ca. 57 kg/m² ≙ 28,5 l /m2), der skal opvarmes eller afkøles.
Det svind, der forekommer, når afretningslaget hærder, reduceres modulært i knopmønsteret. Spændinger som følge af den deformation, som svindet forårsager, kan således ikke virke på hele fladen. Det er derfor ikke nødvendigt med skin- og bevægelsesfuger. Når cementgulvet kan betrædes, limes isoleringsmåtten Schlüter-DITRA (alternativt Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) på (calciumsulfat-afretningslag ≤ 2 CM-%). Herefter kan der umiddelbart lægges keramikfliser eller naturstensplader på efter tyndlagsmetoden. Bevægelsesfuger i belægningslaget fremstilles med Schlüter-DILEX i de i øvrigt krævede afstande.
Revnefaste belægningsmaterialer, såsom parket eller gulvtæppe, lægges direkte på afretningslaget, når den belægningsspecifikke restfugtighed er nået.

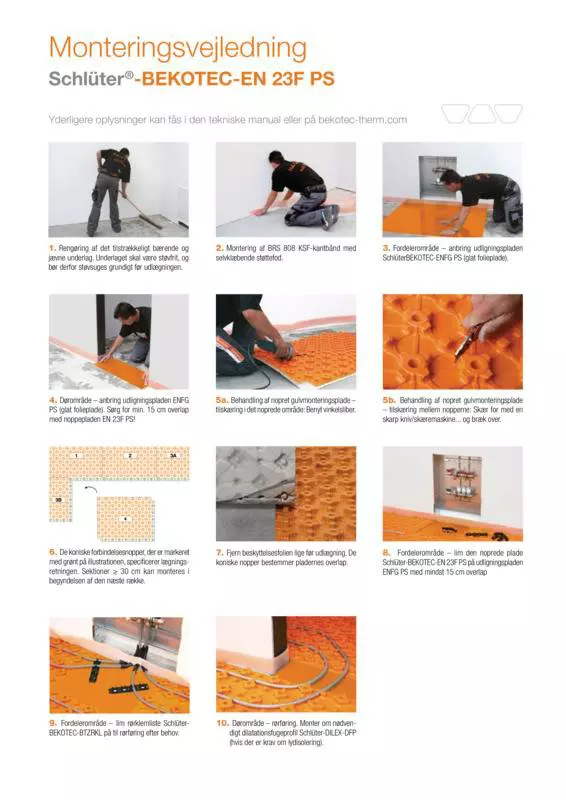

Installation
- BEKOTEC-EN-23-F-PS lægges på et jævnt underlag med tilstrækkelig bæreevne, der ikke har nogen punktformede forhøjninger (f.eks. mørtelrester). Forvis dig om, at underlaget er rent og foreneligt med det udlagte materiale. Fjern elementer fra overfladen, som hæmmer vedhæftning. Underlaget skal være støvfrit og skal derfor støvsuges grundigt før udlægningen.
-
Bemærk: Grunding af underlaget er ikke obligatorisk, men hvis det skønnes nødvendigt, kan forbehandlingen udføres med en gængs dispersionsgrunder uden grove bestanddele som kvartssand o.lign.
Større ujævnheder skal udjævnes på forhånd ved hjælp af afretningslag eller egnet nivelleringsmasse. Der skal, om nødvendigt, lægges yderligere egnede isoleringer på underlaget, under overholdelse af lyd- og/eller varmeisoleringskravene.
Hvis der er lagt kabler eller rør på det bærende underlag, skal trinlydsisoleringen i henhold til DIN 18560-2 placeres oven på udligningslaget gennemgående over hele arealet. I forbindelse med valg af egnede isoleringer skal der tages hensyn til den maksimale kompressibilitet CP3 (≤ 3 mm). - Belægningskanterne på lodrette vægge eller monterede dele afsluttes med det 8 mm tykke kantbånd Schlüter-BEKOTEC-BRS-808-KSF. Den selvklæbende foliefod, som er integreret i kantbåndet, er på over- og undersiden forsynet med tape til fastgørelse. Ved hjælp af fastklæbning på underlaget eller det øverste isoleringslag og foliefodens forspænding trykkes kantbåndet ind mod væggen. Når BEKOTEC-knoppladen anbringes oven på klæbefoden, opstår der en forbindelse, som fastgør pladen på underlaget og forhindrer, at der slipper gulvmasse ud under bearbejdningen.
- Knoppladerne BEKOTEC-EN-23-F-PS skal tilskæres helt nøjagtigt ved kanterne. BEKOTEC-pladerne sættes sammen ved, at de trykkes ind i hinanden, mens de overlapper hinanden med en knoprække. Ved udlægning af knopfolien skal beskyttelsesfolien trækkes af BEKOTEC-EN-23-F-PS, hvorefter pladen anbringes på underlaget. Den kan løftes op og positioneres påny, så længe der ikke udøves tryk på den. Men så snart der udøves tryk, klæber knoppladen fast på underlaget ved hjælp af hæfteklæberen på undersiden.
Med henblik på en forenkling af rørføringen kan der i døråbnings- og fordelerområdet anvendes en glat udligningsplade Schlüter-BEKOTEC-ENFG-PS. Den fastgøres direkte med hæfteklæberen på bagsiden. Den selvklæbende rørklemliste Schlüter-BEKOTEC-ZRKL giver mulighed for nøjagtig rørføring i dette område. - Med henblik på fremstilling af Schlüter-BEKOTEC-THERM-gulvvarmen kan de systemtilhørende varmerør med en diameter på 14 eller 16 mm klemmes ind mellem de underskårne knopper. Rørafstandene vælges i overensstemmelse med den krævede varmeeffekt ved hjælp af Schlüter-BEKOTEC-varmeeffektdiagrammerne.
- Efterhånden som afretningslaget anbringes, tilføjes der frisk cement- eller calciumsulfat-afretningslag med en minimumsdækning på 8 mm i knoppladen. Både ved cement- og calciumsulfat-afretningslag skal en trykstyrke på C20 til C35 samt en bøjningstrækstyrke på F4, maks. F5, overholdes. Hvis svindklassen er SW1 for et afretningslag, er det også muligt at anvende produkter med en højere bøjningstrækstyrke. Med henblik på højdeudligning kan lagtykkelsen øges til maks. 25 mm over knopperne. Ved udlægning af selvnivellerende gulvmasse er det vigtigt med omhyggelig udlægning af knoppladerne og lukning af snitkanter/endepunkter. Det skal forhindres, at noget trænger ind bag BEKOTEC-pladerne. Her skal de systemer tages i betragtning, der er godkendt til denne anvendelse.
Bemærk: Afvigende egenskaber i afretningslaget skal i hvert enkelt tilfælde afklares på forhånd med vores salgsafdeling. Hvis det skal forhindres, at trinlyden overføres mellem to rum, skal afretningslaget på dette sted adskilles ved hjælp af ekspansionsfugeprofilen Schlüter-DILEX-DFP. - Umiddelbart efter opnåelsen af en startstyrke, som tillader, at cementgulvet kan betrædes, klæbes isoleringsmåtten DITRA (alternativt: DITRA-DRAIN 4 eller DITRA-HEAT) på under overholdelse af bearbejdningsanvisningerne i produktdatabladene. Calciumsulfat-afretningslag kan belægges med isoleringsmåtten, så snart der opnås en restfugtighed på ≤ 2 CM-%.
- På oversiden af isoleringsmåtten kan der umiddelbart derefter udlægges en keramik- eller naturstensbelægning efter tyndlagsmetoden. Belægningen skal opdeles i felter ved hjælp af bevægelsesfuger over isoleringsmåtten iht. gældende regler. Til fremstilling af bevægelsesfugerne anvendes dilatationsfugeprofilerne Schlüter-DILEX-BWB, -BWS, -KS eller -AKWS (se produktinformation 4.6-4.8 og 4.18).
- Hjørnebevægelsesprofilen Schlüter-DILEX-EK eller -RF skal indbygges som en fleksibel kantfuge i området omkring gulv-/vægovergangen (se produktinformation 4.14). Den overskydende del af kantbåndet Schlüter-BEKOTEC-BRS skal skæres af inden.
- Ved brug af det keramiske Schlüter-BEKOTEC-THERM-klimagulv som gulvvarme kan den færdige belægningskonstruktion allerede opvarmes efter syv dage. Begyndende ved 25 °C kan fremløbstemperaturen dagligt øges med maks. 5 °C op til den ønskede brugstemperatur.
- Belægningsmaterialer, der ikke risikerer at revne (f.eks. parket, gulvtæppe eller plastbelægninger), påføres uden isoleringsmåtte direkte på BEKOTEC-afretningslaget. Afretningslagets højde skal da tilpasses de pågældende materialetykkelser.
Bemærk: Ud over de respektive retningslinjer for bearbejdning skal afretningslagets tilladte restfugtigheder for det valgte belægningsmateriale overholdes. Se detaljerede bearbejdningsanvisninger i forbindelse med ikke-keramiske overfladebelægninger i den tekniske manual til Schlüter-BEKOTEC-THERM, eller kontakt vores salgsafdeling.
Materiale
BEKOTEC-EN 23-F-PS er fremstillet af trykstabil polystyren-dybtrækningsfolie, som på undersiden er påført hæfteklæber. Den er velegnet i forbindelse med brug af konventionelle afretningslag på cement- eller calciumsulfatbasis samt ved selvnivellerende gulvmasse. Materialet skal opbevares frostfrit og UV-beskyttet.
Vedligeholdelse & pleje
Schlüter-BEKOTEC-EN-23-F-PS og -ENFG-PS er rådresistente og kræver ingen særlig pleje eller vedligeholdelse. Før og under påføring af afretningslaget skal knoppladen eventuelt beskyttes mod beskadigelser som følge af mekaniske påvirkninger ved hjælp af egnede foranstaltninger, såsom udlægning af gangbrædder.
