Schlüter-BEKOTEC-EN-FTS  Den lydløse knopplade til afretningslag

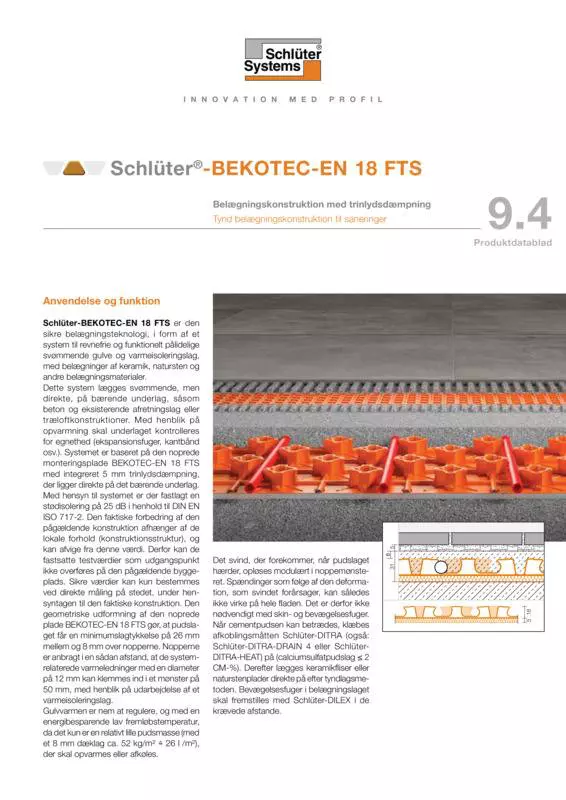

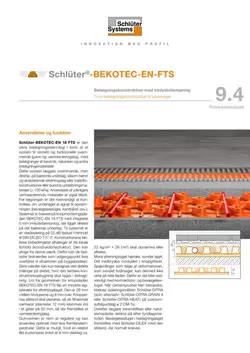

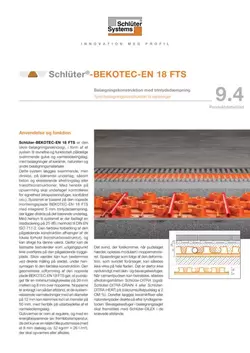

Schlüter-BEKOTEC-EN 18 FTS er en sikker belægningsteknologi i form af et system til revnefrie og funktionelt pålidelige svømmende gulve og varmeisoleringslag, med belægninger af keramik, natursten og andre belægningsmaterialer.

Dette system lægges svømmende, men direkte, på bærende underlag, såsom beton og eksisterende afretningslag eller trækonstruktioner eller niveaumørtel (> 100 kPa). Ligeledes er det tilladt at anvende ekstra varmeisoleringsstoffer. Inden lægningen skal det kontrolleres, om underlaget er egnet til opvarmningen (bevægelsesfuger, kantbånd osv.). Systemet er baseret på knoppladen BEKOTEC-EN 18 FTS med integreret 5 mm trinlydsisolering, der lægges direkte på det bærende underlag. For systemet er der iht. DIN EN ISO 717-2 registreret en forbedret trinlydsisolering på 25 dB. Den faktiske forbedring af den pågældende konstruktion afhænger af de lokale forhold (konstruktionsstruktur). Den kan afvige fra denne værdi. Derfor kan man som udgangspunkt ikke overføre de fastsatte testværdier til den pågældende installationssituation. Sikre værdier kan kun bestemmes gennem direkte målinger på stedet; i den forbindelse skal der tages højde for den faktiske konstruktionsstruktur. Knopperne på pladen BEKOTEC-EN 18 FTS er placeret således, at afretningslaget får en minimumstykkelse. Den er 26 mm mellem knopperne og 8 mm derover. Knopperne på pladerne er placeret således, at de tilhørende varmerør (diameter: 12 mm) kan klemmes på plads med en afstand på 50 mm mellem rørene ved etablering af et varmegulv.

Gulvvarmen reguleres let og kan optimalt set arbejde med lave fremløbstemperaturer. Det skyldes, at kun en relativt lille afretningsmasse (med et 8 mm dæklag ca. 52 kg/m² ≙ 26 l /m²) skal opvarmes eller afkøles.

Mens afretningslaget hærder, opstår der svind. Dette svind reduceres modulært i knoprasteret. Spændinger, som opstår på grund af den deformation, som svindet forårsager, kan således ikke virke på hele fladen. Det er derfor ikke nødvendigt med skin- og bevægelsesfuger. Når cementgulvet kan betrædes, limes isoleringsmåtten Schlüter-DITRA (alternativt Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) på (calciumsulfat-afretningslag ≤ 2 CM-%).

Derefter lægges keramikfliser eller naturstensplader direkte på efter tyndlagsmetoden. Bevægelsesfuger i belægningslaget fremstilles med Schlüter-DILEX i de i øvrigt krævede afstande.

Belægningsmaterialer, der er ufølsomme over for revner (såsom parket eller gulvtæppe), lægges direkte på afretningslaget, når den belægningsspecifikke restfugtighed er nået.

Yderligere oplysninger findes i vores tekniske manual.

Tekniske data

1. Knopstørrelse: ca. 40 mm
   Udlægningsafstand: 50, 100, 150 mm ...
   Systemtilpassede varmerør: ø 12 mm
   Knopperne har en underskæring, så varmerør holdes sikkert uden rørholdere.
2. Sammensætning:
   Knoppladerne sættes sammen ved, at de overlappes med en knoprække og sættes ind i hinanden.
3. Nytteareal: 1,4 x 0,8 m = 1,12 m²
   Pladehøjde: 23 mm (inkl. 5 mm trinlydsisolering)
4. Emballage: 10 stk./kasse = 11,2 m²
   Kassens størrelse er ca. 1500 x 855 x 185 mm.

• Garantiperiode:
  Ved overholdelse af monteringsinstruktionerne og korrekt anvendelse af belægningen tilbyder Schlüter-Systems en aftale om en 5-årig garantiperiode for belægningskonstruktionens brugsegnethed og intakthed.
• Revnefri belægning:
  BEKOTEC-systemet er designet sådan, at tvangsspændinger i afretningslaget opløses modulært i knopbanens mønster. Det er ikke nødvendigt at montere en konstruktiv armering.
• Deformationsfri konstruktion:
  I brugstilstanden er der ingen egenspændinger i belægningskonstruktionen fremstillet med BEKOTEC-systemet, hvilket sikrer, at der ikke opstår deformationer i fladen. Dette gælder navnlig også ved temperatursvingninger, som f.eks. ved varmeisoleringslag.
• Afretningslag uden fuger:
  Ekspansionsfuger i afretningslaget kan undværes, da afretningslaget i BEKOTEC-systemet mindsker de tvangsspændinger, der opstår, jævnt over hele fladen.
• Bevægelsesfuger i flise- eller pladebelægningens fugemønster:
  Med BEKOTEC-systemet kan fremstillingen af bevægelsesfuger ved lægning af flise- eller pladebelægningen tilpasses efter det valgte fugemønster i belægningen, da der ikke skal overtages skillefuger fra afretningslaget til overfladebelægningen. Det er blot de generelle regler for opmåling af belægningsfelter, der skal overholdes.
• Kort installationstid:
  Et afretningsgulv fremstillet med BEKOTEC-systemet kan ved hjælp af isoleringsmåtten belægges med keramik-, natur- eller kunststen, umiddelbart efter at gulvet kan betrædes. Ved integration af gulvvarme kan gulvet allerede opvarmes syv dage efter, at belægningen er færdiggjort.
• Lille materialebehov:
  Ved et 8 mm afretningslag er det kun nødvendigt med ca. 52 kg/m² ≙ 26 l /m² afretningsmasse. En fordel, der viser sig i de statiske beregninger.
• Gulvvarme med kort reaktionstid:
  En belægningskonstruktion, som er fremstillet med BEKOTEC-systemet i forbindelse med gulvvarme, reagerer hurtigere på temperaturforandringer, sammenlignet med gængse varmeisoleringslag, eftersom den masse, som skal nedkøles eller opvarmes, er betydeligt mindre. Gulvvarmen kan derfor anvendes ved lave temperaturer med henblik på strømbesparelse.

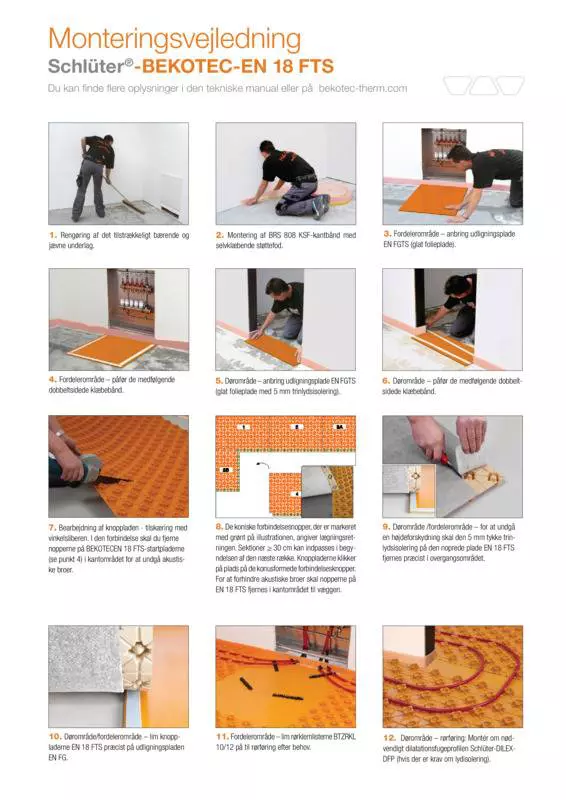

1. Schlüter-BEKOTEC-EN 18 FTS lægges på et underlag med tilstrækkelig bæreevne. Underlagene skal have en jævn overflade og skal være uden punktformede forhøjninger (f.eks. mørtelrester). Større ujævnheder skal udjævnes på forhånd ved hjælp af afretningslag eller egnet niveaumørtel. Ved behov skal der lægges yderligere egnet trykstabil varmeisolering (DEO) på underlaget. Dette skal ske under hensyntagen til varmeisoleringskravene. Yderligere trinlydsisolering er ikke tilladt.
2. Belægningskanterne på lodrette vægge eller monterede dele skal afsluttes med BEKOTEC-BRS-kantbånd afhængigt af afretningstypen eller afretningshøjden. Den selvklæbende foliefod, som er integreret i kantbåndet, er på over- og undersiden forsynet med tape til fastgørelse. Kantbåndet trykkes ind mod væggen ved at klæbe det på underlaget samt ved hjælp af støttefodens forspænding. Når BEKOTEC-knoppladen anbringes oven på klæbefoden, opstår der en forbindelse, som fastgør pladen på underlaget og forhindrer, at der slipper gulvmasse ud under bearbejdningen.

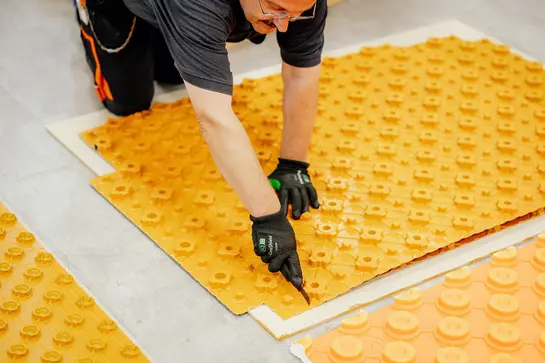

3. For at forhindre akustiske broer skal knoppladerne BEKOTEC-EN 18 FTS tilskæres helt nøjagtigt ved kanterne. Knoppladerne sættes på ved at anbringe dem i de konusformede knopper i kantområdet (se billede).

   Den glatte udligningsplade Schlüter-BEKOTEC-EN 18 FGTS 5 kan anvendes i dørens gennemgangs- og fordelingsområde for at forenkle rørføringen. Denne lægges under knoppladerne og fikseres med dobbeltklæbebånd. Her skal knoppladens trinlydsisolering evt. fjernes i overgangsområderne, så den passer nøjagtigt. Den selvklæbende rørklemliste Schlüter-BEKOTEC-ZRKL 10/12 giver mulighed for nøjagtig rørføring i dette område.
4. Med henblik på fremstilling af BEKOTEC-THERM-gulvvarmen klemmes de tilhørende varmerør ind mellem de underskårne knopper. Rørafstandene skal vælges i overensstemmelse med den krævede varmeeffekt ved hjælp af BEKOTEC-varmeeffektdiagrammerne.
5. Under anbringelsen af afretningslaget tilføjes der frisk cement- eller calciumsulfat-afretningslag med en minimumsdækning på 8 mm i knoppladen. Både ved cement- og calciumsulfat-afretningslag skal en trykstyrke på C20 til C35 samt en bøjningstrækstyrke på F4, maks. F5, overholdes. Hvis svindklassen er SW1 for et afretningslag, er det også muligt at anvende produkter med en højere bøjningstrækstyrke. Med henblik på højdeudligning kan lagtykkelsen øges til maks. 20 mm over knopperne. Der kan også anvendes egnede selvnivellerende CAF/CTF-gulvmasser med en tilsvarende specifikation. Her skal de systemer tages i betragtning, der er godkendt til denne anvendelse.

   Bemærk: Afvigende egenskaber i afretningslaget skal i hvert enkelt tilfælde afklares på forhånd med vores salgsafdeling.

   Hvis overførslen af trinlyden mellem to rum skal forhindres, skal afretningslaget på dette sted adskilles ved hjælp af ekspansionsfugeprofilen Schlüter-DILEX-DFP.
6. Så snart en startstyrke er nået, og cementgulvet kan betrædes, klæbes isoleringsmåtten DITRA (alternativt: DITRA-DRAIN 4 eller DITRA-HEAT) på under overholdelse af bearbejdningsanvisningerne i produktdatabladene. Calciumsulfat-afretningslag kan belægges med isoleringsmåtten, så snart der opnås en restfugtighed på ≤ 2 CM-%.
7. På oversiden af isoleringsmåtten kan der umiddelbart derefter udlægges en keramik- eller naturstensbelægning efter tyndlagsmetoden. Belægningen skal opdeles i felter ved hjælp af bevægelsesfuger over isoleringsmåtten iht. gældende regler. Til fremstilling af bevægelsesfugerne kan profilerne Schlüter-DILEX-BWB, -BWS, -KS, -AKWS eller -F anvendes (se produktinformation 4.6–4.8, 4.18 og 4.23). Hjørnebevægelsesprofilen Schlüter-DILEX-EK eller -RF skal indbygges som en fleksibel kantfuge i området omkring gulv-/vægovergangen (se produktdatablad 4.14). Den overskydende del af kantbåndet BEKOTEC-BRS 808 KSF skal skæres af inden.
8. Ved brug af det keramiske BEKOTEC-THERM-klimagulv som gulvvarme kan den færdige belægningskonstruktion allerede opvarmes efter syv dage. Begyndende ved 25 °C kan fremløbstemperaturen dagligt øges med maks. 5 °C op til den ønskede brugstemperatur.
9. Belægningsmaterialer, der ikke risikerer at revne (f.eks. parket, gulvtæppe eller plastbelægninger), påføres uden isoleringsmåtte direkte på BEKOTEC-afretningslaget. Afretningslagets højde skal tilpasses de respektive materialetykkelser.

   Bemærk: Ud over de respektive retningslinjer for bearbejdning skal afretningslagets tilladte restfugtigheder for det valgte belægningsmateriale overholdes. Se detaljerede bearbejdningsanvisninger i forbindelse med ikke-keramiske overfladebelægninger i den tekniske manual til Schlüter-BEKOTEC-THERM, eller kontakt vores salgsafdeling.

Schlüter-BEKOTEC-EN 18 FTS med 5 mm trinlydsisolering er fremstillet af trykstabil polystyren-dybtrækningsfolie. Trinlydsvævet består af en særlig vævsblanding. Schlüter-BEKOTEC-EN 18 FTS er velegnet til konventionelle afretningslag på cement- eller calciumsulfatbasis samt til selvnivellerende gulvmasse.
