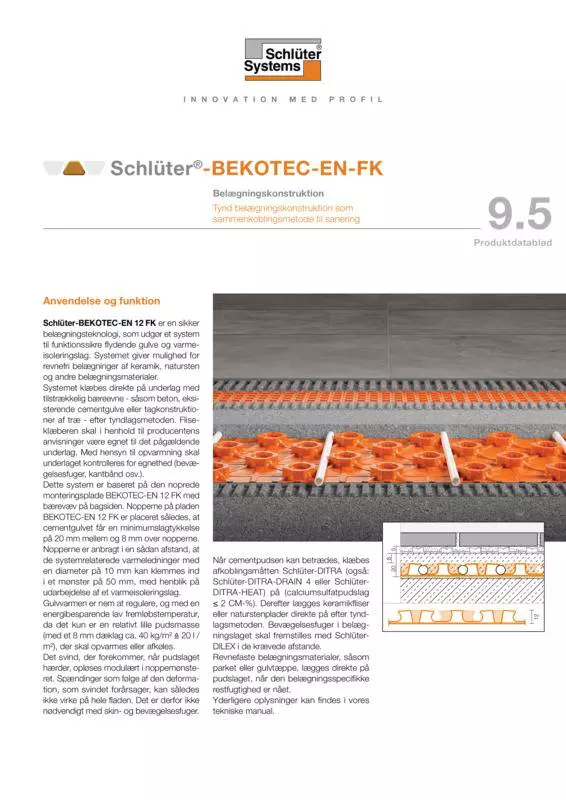

Schlüter-BEKOTEC-EN-FK  Letvægtsknoppladen til afretningslag

Schlüter-BEKOTEC-EN 12 FK er en sikker belægningsteknologi, som udgør et system til funktionelt pålidelige svømmende gulve og varmeisoleringslag. Systemet giver mulighed for revnefri belægninger af keramik, natursten og andre belægningsmaterialer.

Systemet klæbes direkte på underlag med tilstrækkelig bæreevne - såsom beton, eksisterende afretningslag eller trækonstruktioner - efter tyndlagsmetoden. Fliseklæberen skal i henhold til producentens anvisninger være egnet til det pågældende underlag. Med henblik på opvarmning skal underlaget kontrolleres for egnethed (bevægelsesfuger, kantbånd osv.).

Dette system er baseret på knoppladen BEKOTEC-EN 12 FK med bærevæv på bagsiden. Knopperne på pladen BEKOTEC-EN 12 FK er placeret således, at afretningslaget får en minimumstykkelse på 20 mm mellem og 8 mm over knopperne. Knopperne er anbragt i en sådan afstand, at de systemtilpassede varmerør med en diameter på 10 mm kan klemmes ind i et mønster på 50 mm, hvorved et varmeisoleringslag kan udarbejdes.

Gulvvarmen er nem at regulere og kan anvendes energibesparende med lav fremløbstemperatur, da det kun er en relativt lille afretningsmasse (med et 8 mm dæklag ca. 40 kg/m² ≙ 20 l/m²), der skal opvarmes eller afkøles.

Det svind, der forekommer, når afretningslaget hærder, reduceres modulært i knopmønsteret. Spændinger, som opstår på grund af den deformation, som svindet forårsager, kan således ikke virke på hele fladen. Det er derfor ikke nødvendigt med skin- og bevægelsesfuger. Når cementgulvet kan betrædes, limes isoleringsmåtten Schlüter-DITRA (alternativt Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) på (calciumsulfat-afretningslag ≤ 2 CM-%). Derefter lægges keramikfliser eller naturstensplader direkte på efter tyndlagsmetoden. Bevægelsesfuger i belægningslaget fremstilles med Schlüter-DILEX i de i øvrigt krævede afstande.

Revnefaste belægningsmaterialer, såsom parket eller gulvtæppe, lægges direkte på afretningslaget, når den belægningsspecifikke restfugtighed er nået.

Yderligere oplysninger findes i vores tekniske manual.

Tekniske data

1. Knopstørrelse: ca. 44 mm
   Udlægningsafstand: 50, 100, 150 mm ...
   Systemtilpassede varmerør: ø 10 mm
   Knopperne har en underskæring, således at varmerør holdes sikkert uden rørholdere.
2. Sammensætning:
   Knoppladerne sættes sammen ved, at de overlappes med en knoprække og sættes ind i hinanden.
3. Nytteareal: 1,1 x 0,7 m = 0,77 m²
   Pladehøjde: 12 mm
4. Emballage: 10 stk./kasse = 7,7 m²
   Kassens størrelse er ca. 1160 x 800 x 80 mm.

• Garantiperiode:
  Ved overholdelse af monteringsinstruktionerne og korrekt anvendelse af belægningen tilbyder Schlüter-Systems en aftale om en 5-årig garantiperiode for belægningskonstruktionens brugsegnethed og intakthed.
• Revnefri belægning:
  BEKOTEC-systemet er designet sådan, at tvangsspændinger i afretningslaget opløses modulært i knopbanens mønster. Det er ikke nødvendigt at montere en konstruktiv armering.
• Deformationsfri konstruktion:
  Belægningskonstruktionen i BEKOTEC-systemet er i brugstilstanden fri for egenspændinger, så der ikke opstår deformationer i fladen. Dette gælder navnlig også ved temperatursvingninger, som f.eks. ved varmeisoleringslag.
• Afretningslag uden fuger:
  Ekspansionsfuger i afretningslaget kan undværes, da afretningslaget i BEKOTEC-systemet mindsker de tvangsspændinger, der opstår, jævnt over hele fladen.
• Bevægelsesfuger i flise- eller pladebelægningens fugemønster:
  Med BEKOTEC-systemet kan fremstillingen af bevægelsesfuger ved lægning af flise- eller pladebelægningen tilpasses efter det valgte fugemønster i belægningen, da der ikke skal overtages skillefuger fra afretningslaget til overfladebelægningen. Det er blot de generelle regler for opmåling af belægningsfelter, der skal overholdes.
• Kort installationstid:
  Et afretningsgulv fremstillet med BEKOTEC-systemet kan ved hjælp af isoleringsmåtten belægges med keramik-, natur- eller kunststen, umiddelbart efter at gulvet kan betrædes. Ved integration af gulvvarme kan gulvet allerede opvarmes syv dage efter, at belægningen er færdiggjort.
• Lille materialebehov:
  Ved et 8 mm afretningslag er det kun nødvendigt med ca. 40 kg/m² ≙ 20 l /m² afretningsmasse.
• Gulvvarme med kort reaktionstid:
  En belægningskonstruktion, som er fremstillet efter BEKOTEC-systemet i forbindelse med gulvvarme, reagerer hurtigere på temperaturforandringer, sammenlignet med gængse varmeisoleringslag, eftersom den masse, som skal nedkøles eller opvarmes, er betydeligt mindre. Gulvvarmen kan derfor anvendes ved lave temperaturer med henblik på strømbesparelse.

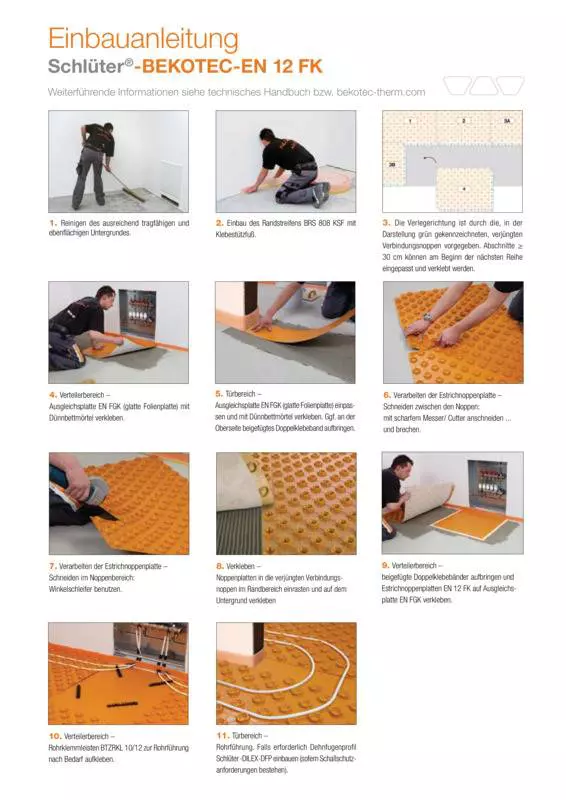

1. Systemet Schlüter-BEKOTEC-EN 12 FK klæbes fast på et jævnt underlag med tilstrækkelig bæreevne ved hjælp af bærevævet på bagsiden efter tyndlagsmetoden. Underlaget skal være fri for bestanddele, som nedsætter klæbeevnen, og være fast og jævnt. Eventuelle udligningsforanstaltninger skal foretages inden lægning af BEKOTEC-EN 12 FK.

   Valget af det klæbemiddel, der skal anvendes til BEKOTEC-EN 12 FK, afhænger af underlagets type. Klæbemidlet skal hæfte på underlaget og fæstnes mekanisk i bærevævet på BEKOTEC-EN 12 FK. Ved de fleste underlag kan der anvendes hydraulisk hærdende tyndlagsmørtel. Det skal kontrolleres, om materialerne er forenelige med hinanden. Fliseklæberen påføres underlaget med en tandspartel (6 x 6 mm anbefales).

2. Belægningskanterne på lodrette vægge eller monterede dele afsluttes med det 8 mm tykke kantbånd Schlüter-BEKOTEC-BRS 808 KSF.

   Den selvklæbende foliefod, som er integreret i kantbåndet, er på undersiden forsynet med tape til fastgørelse. Kantbåndet trykkes ind mod væggen ved at klæbe det på underlaget samt ved hjælp af støttefodens forspænding. Når BEKOTEC-knoppladen klæbes fast på klæbefoden, opstår der en forbindelse, som fastgør pladen på underlaget og forhindrer, at der slipper gulvmasse ud under forarbejdningen.

3. Knoppladerne BEKOTEC-EN 12 FK indlejres med bærevævet i det påførte klæbemiddel over hele arealet. Der skal tages hensyn til tørretiden. Knoppladerne BEKOTEC-EN 12 FK skal tilskæres helt nøjagtigt ved kanterne. BEKOTEC-pladerne sættes sammen ved, at de trykkes ind i hinanden, mens de overlapper hinanden med en knoprække (se billede).

   Med henblik på forenkling af rørføringen kan der i døråbnings- og fordelerområdet anvendes en glat udligningsplade Schlüter-BEKOTEC-ENFGK, som ved hjælp af bærevævet på bagsiden limes sammen med det bærende, jævne underlag. Knoppladerne kan fastgøres med den medfølgende dobbeltklæbende tape på udligningspladens overflade. Den selvklæbende rørklemliste Schlüter-BEKOTEC-ZRKL 10/12 giver mulighed for nøjagtig rørføring i dette område.

4. Med henblik på fremstilling af BEKOTEC-THERM-gulvvarmen kan de systemtilhørende varmerør med en diameter på 10 mm klemmes ind mellem de underskårne knopper, når fliseklæberen er hærdet. Rørafstandene vælges i overensstemmelse med den krævede varmeeffekt ved hjælp af BEKOTEC-varmeeffektdiagrammerne.
5. Efterhånden som afretningslaget anbringes, tilføjes der frisk cementpuds af styrkeklasse CT-C25-F4, maks. F5, eller calciumsulfat-afretningslag CA-C25-F4, maks. F5, med en minimumsoverdækning af afretningslaget på 8 mm (0-4 mm granulat anbefales) i pladen. Med henblik på højdeudligning kan lagtykkelsen øges til maks. 15 mm over knopperne. Der kan også anvendes egnede selvnivellerende CAF/CTF-gulvmasser med en tilsvarende specifikation. Der skal her tages højde for, hvilke systemer der er tilladt til denne anvendelse.

   Bemærk: Afvigende egenskaber i afretningslaget skal i hvert enkelt tilfælde afklares på forhånd med vores salgsafdeling.

   Hvis det skal forhindres, at trinlyden overføres mellem to rum, skal afretningslaget på dette sted adskilles ved hjælp af ekspansionsfugeprofilen Schlüter-DILEX-DFP.

6. Umiddelbart efter opnåelsen af en startstyrke, som tillader, at cementgulvet kan betrædes, pålimes isoleringsmåtten Schlüter-DITRA (alternativt Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) under overholdelse af bearbejdningsanvisningerne i produktdatabladet 6.1 (alternativt 6.2 eller 6.4). Calciumsulfat-afretningslag kan belægges med isoleringsmåtten, så snart der opnås en restfugtighed på ≤ 2 CM-%.
7. Hjørnebevægelsesprofilen Schlüter-DILEX-EK eller -RF skal indbygges som en fleksibel kantfuge i området omkring gulv-/vægovergangen (se produktinformation 4.14). Den overskydende del af kantbåndet BEKOTEC-BRS 808 KSF skal skæres af inden.
8. Ved brug af det keramiske BEKOTEC-THERM-klimagulv som gulvvarme kan den færdige belægningskonstruktion allerede opvarmes efter syv dage. Begyndende ved 25 °C kan fremløbstemperaturen dagligt øges med maks. 5 °C op til den ønskede brugstemperatur.
9. Belægningsmaterialer, der ikke risikerer at revne (f.eks. parket, gulvtæppe eller plastbelægninger), påføres uden isoleringsmåtte direkte på BEKOTEC-afretningslaget. Afretningslagets højde skal da tilpasses de pågældende materialetykkelser.
   Bemærk: Ud over de respektive retningslinjer for forarbejdning skal afretningslagets tilladte restfugtigheder for det valgte belægningsmateriale overholdes. Se detaljerede bearbejdningsanvisninger i forbindelse med ikke-keramiske overfladebelægninger i den tekniske manual for Schlüter-BEKOTEC-THERM, eller kontakt vores salgsafdeling.

Schlüter-BEKOTEC-EN 12 FK er fremstillet af en trykstabil polystyren-dybtrækningsfolie med bærevæv og er velegnet til anvendelse af konventionelle afretningslag på cement- eller calciumsulfatbasis samt ved selvnivellerende gulvmasse.
