Schlüter-BEKOTEC-DRAIN  Knopplade til afretningslag uden døre

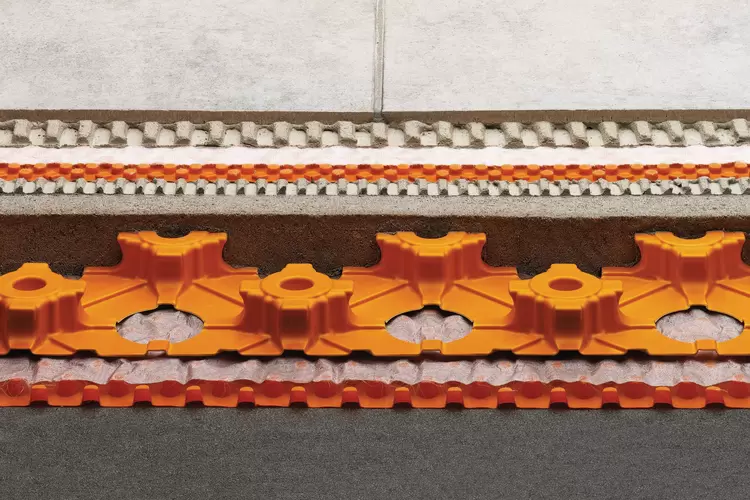

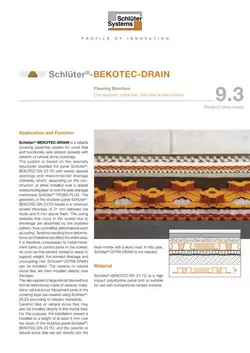

Schlüter-BEKOTEC-DRAIN er en sikker belægningskonstruktion i form af et system til funktionelt pålidelige svømmende gulve til udendørs brug og muliggør permanent revnefri belægninger af keramik og natursten.

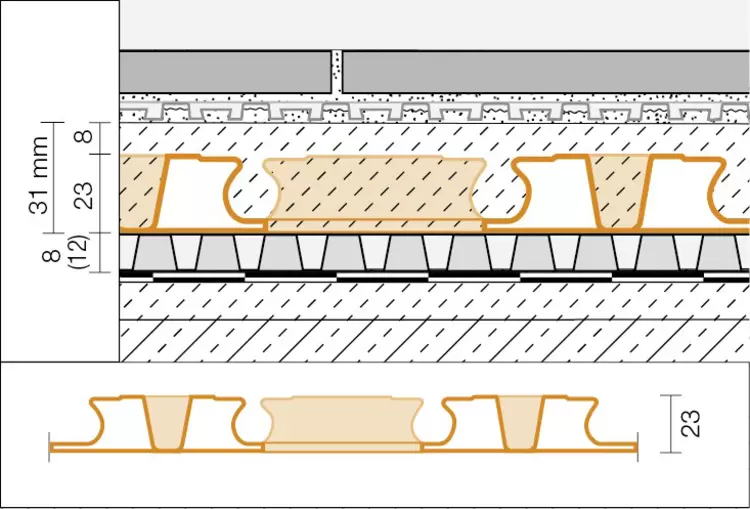

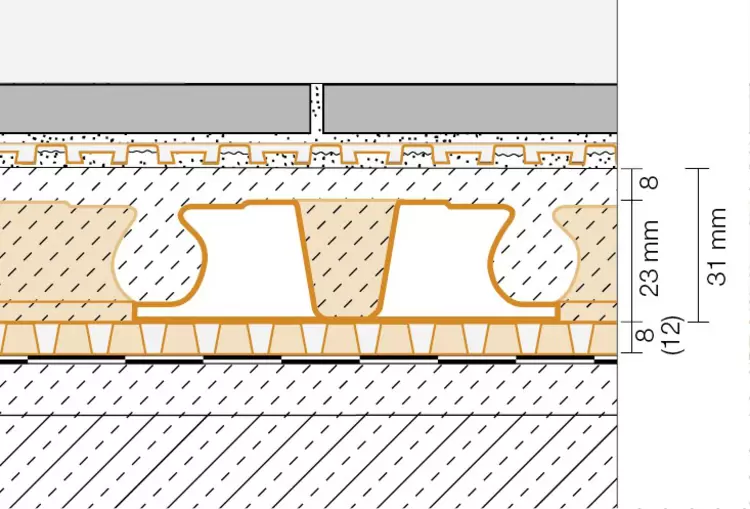

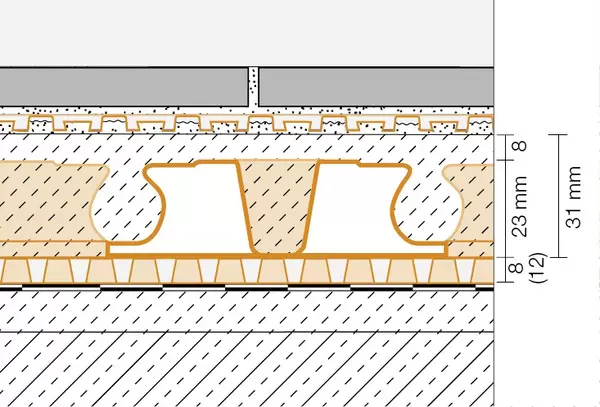

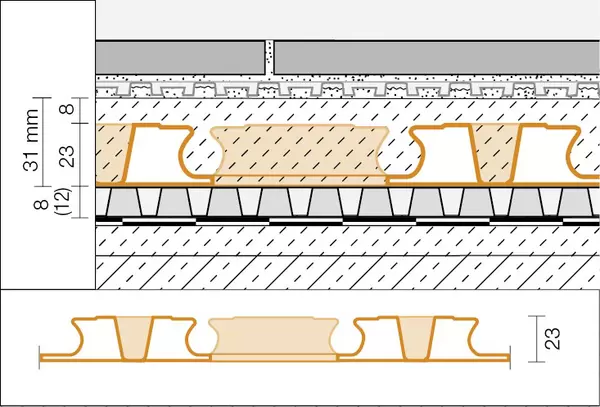

Systemet er baseret på knopfoliepladen Schlüter-BEKOTEC-EN 23 FD med en særlig struktur og regelmæssige, gennemgående huller samt forbundne drænkanaler, der alt efter opbygningen udlægges direkte på det hældende tætningsplan eller over fladedrænet Schlüter-TROBA-PLUS. Knopperne på pladen Schlüter-BEKOTEC-EN 23 FD er placeret således, at afretningslaget får en minimumstykkelse på 31 mm mellem og mindst 8 mm over knopperne.

Det svind, der forekommer, når afretningslaget hærder, reduceres modulært i knopmønsteret. Spændinger, som opstår på grund af den deformation, som svindet forårsager, kan således ikke virke på hele fladen. Det er derfor ikke nødvendigt med skin- og bevægelsesfuger. Når cementgulvet kan betrædes, kan samlingsdræn- og isoleringsmåtten Schlüter-DITRA-DRAIN limes på. Umiddelbart herefter kan der lægges keramiske fliser eller naturstensfliser.

Også materiale i store formater (ingen formatbegrænsning) af keramisk stentøj eller natursten kan lægges på denne måde.

Bevægelsesfuger i belægningslaget fremstilles med Schlüter-DILEX i de i øvrigt krævede afstande.

Keramiske klinker eller naturstensplader kan også lægges direkte i mørtellaget. Til dette udlægges mørtlen mindst 8 mm over knopperne i Schlüter-BEKOTEC-EN 23 FD, og keramik-naturstensmaterialet lægges direkte i den friske mørtel med et hæftelag. Her bortfalder Schlüter-DITRA-DRAIN.

Tekniske data

1. Knopstørrelse: ca. 65 mm
2. Hulstørrelse: ca. 50 mm
3. Sammensætning: Knoppladerne sættes sammen ved, at de overlappes med en knoprække og sættes ind i hinanden.
4. Nytteareal: 1,2 x 0,9 m = 1,08 m²
   Pladehøjde: 23 mm

1. Emballage: 10 stk./kasse = 10,8 m²
   Kassens størrelse er ca. 1355 x 1020 x 195 mm.

• Garantiperiode:
  Ved overholdelse af monteringsinstruktionerne og korrekt anvendelse af belægningen tilbyder Schlüter-Systems en aftale om en 5-årig garantiperiode for belægningskonstruktionens brugsegnethed og intakthed. Der kan rekvireres en relevant aftaleformular.
• Revnefri belægning:
  Schlüter-BEKOTEC-DRAIN-systemet er designet sådan, at tvangsspændinger i afretningslaget opløses modulært i knopbanens mønster. Det er ikke nødvendigt at montere konstruktiv armering.
• Afvanding:
  Sivevand, der trænger gennem belægningskonstruktionen, kan via knoppladens huller nå ned i den hældende tætning/drænniveauet og dér strømme trykløst ind i de hvælvede hulrum mhp. afvanding.
• Deformationsfri konstruktion:
  Belægningskonstruktionen i Schlüter-BEKOTEC-DRAIN-systemet er i brugstilstanden fri for egenspændinger, så der ikke opstår deformationer i fladen. Dette gælder også ved belastning forårsaget af temperatursvingninger, som optræder uden døre.
• Afretningslag uden fuger:
  Ekspansionsfuger i afretningslaget kan undværes, da afretningslaget i Schlüter-BEKOTEC-DRAIN-systemet mindsker de tvangsspændinger, der opstår, jævnt over hele fladen.
• Bevægelsesfuger i flise-/pladebelægningens fugemønster:
  Med Schlüter-BEKOTEC-systemet kan fremstillingen af bevægelsesfuger ved lægning af flise- eller pladebelægningen tilpasses efter det valgte fugemønster i belægningen, da der ikke skal overtages skillefuger fra afretningslaget til overfladebelægningen.
  Det er blot de generelle regler for opmåling af belægningsfelter, der skal overholdes.
• Kort installationstid:
  Et afretningslag fremstillet efter Schlüter-BEKOTEC-DRAIN-systemet kan ved hjælp af isoleringsmåtten Schlüter-DITRA-DRAIN belægges med keramik-, natur- eller kunststen, umiddelbart efter at gulvet kan betrædes.
• Lav konstruktionshøjde:
  Der spares op til 20 mm installationshøjde ved anvendelse af Schlüter-BEKOTEC-systemet i forhold til et udendørs afretningslag iht. DIN 18 560-2.
• Materiale- og vægtbesparelse:
  En 20 mm mindre tykkelse sparer ved en 100 m² grundflade 2,0 m³ afretningslag, svarende til en vægt på ca. 4,0 t. En fordel, der viser sig i de statiske beregninger.
• Dokumenteret brugsevne:
  Schlüter®-BEKOTEC-systemets fejlfri funktion og brugsevne – særligt sikker understøttelse af de planlagte trafikbelastninger – dokumenteres ved hjælp af en testrapport fra et akkrediteret testinstitut.

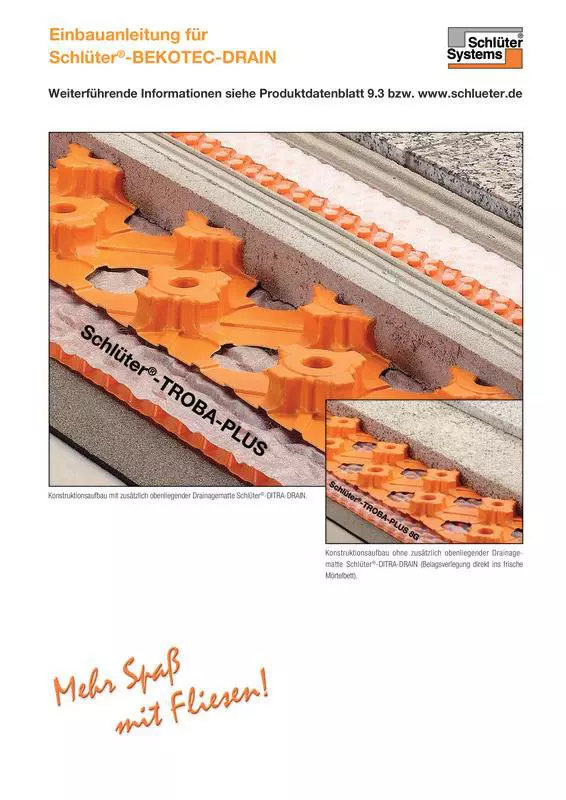

1. Som underlag til Schlüter-BEKOTEC-DRAIN bruges et hældende tætningsplan.
2. Belægningskanterne på lodrette vægge eller monterede dele afsluttes med det 8 mm tykke kantbånd Schlüter-BEKOTEC-BRS 808 KSF. Den selvklæbende foliefod, som er integreret i kantbåndet, er på over- og undersiden forsynet med tape til fastgørelse. Kantbåndet trykkes ind mod væggen ved at klæbe det på underlaget samt ved hjælp af støttefodens forspænding.
3. Først udlægges det kapillarpassive fladedræn Schlüter-TROBA-PLUS på tætningslaget.
4. Herefter lægges knoppladerne Schlüter-BEKOTEC-EN 23 FD oven på fladedrænet Schlüter-TROBA-PLUS. De sættes ind i hinanden med overlap af en knoprække og tilskæres efter behov i kantområdet.
   Obs: Knoppladerne Schlüter-BEKOTEC-EN 23 FD har forbundne drænkanaler, men gælder dog ikke som kapillarpassivt dræn.

Udlægning efter tyndlagsmetoden

5. Knoppladen Schlüter-BEKOTEC-EN 23 FD påføres cementgulve i styrkeklasse ≤ CT-C25-F4 (ZE 20), med et knopoverlap på mindst 8 mm og maks. 25 mm. 8 mm til 15 mm er ideelt. Afretningslagets bøjetrækstyrke på F5 må ikke overskrides.
   Obs: Laget skal beskyttes mod direkte solstråler. Der skal også træffes sædvanlige foranstaltninger mod negativ påvirkning fra vind og vejr.
6. Når startstyrken er nået og man kan gå på cementgulvet (som regel allerede efter ca. 24 timer), kan samlingsdræn- og isoleringsmåtten Schlüter-DITRA-DRAIN limes på efter bearbejdningsanbefalingerne i produktinformation 6.2.
   Obs: Afretningslaget kan også fremstilles af mørtel (ensartet kornstørrelse) med relevante egenskaber. Alt efter kornstørrelse er der behov for større overlap af knopperne end mindsteoverlappet på 8 mm.
7. På oversiden af Schlüter-DITRA-DRAIN kan der umiddelbart derefter udlægges en keramik- eller naturstensbelægning efter tyndlagsmetoden. Belægningen skal opdeles i felter ved hjælp af bevægelsesfuger over isoleringsmåtten iht. gældende regler. Til fremstilling af bevægelsesfuger anvendes dilatationsfugeprofilerne Schlüter-DILEX-BWB eller -KS (se produktdatablad 4.6 eller 4.8).
8. Hjørnebevægelsesprofilen Schlüter-DILEX-EK, -RF, -EKE eller -EF skal indbygges som en fleksibel kantfuge i området omkring gulv-/vægovergangen (se produktdatablade). Den overskydende del af kantbåndet Schlüter-BEKOTEC-BRS skal skæres af inden.

Udlægning direkte i mørtellaget

5. Belægningsmørtlen anbringes til individuel enkeltudlægning, eller der lægges et passende tykt, plant mørtellag. Som mørtel kan der også benyttes en egnet mørtel med ensartet kornstørrelse. Alt efter kornstørrelse er der behov for større overlap af knopperne end mindsteoverlappet på 8 mm.
6. På bagsiden af belægningsmaterialet skal der påføres et kontaktlag.
7. Belægningsmaterialet lægges ned i det friske mørtellag.
   Belægningen skal opdeles i felter ved hjælp af bevægelsesfuger over isoleringsmåtten iht. gældende regler. Til fremstilling af bevægelsesfuger anvendes dilatationsfugeprofilerne Schlüter-DILEX-BWB-KS eller -MP (se produktdatablad 4.6, 4.8 eller 4.3) eller en elastisk fuge. I området med bevægelsesfugen skal mørtellaget skilles over knopperne med et skillesnit.
8. Hjørnebevægelsesprofilen Schlüter-DILEX-EK, -RF, -EKE eller -EF eller en elastisk fuge skal indbygges som fleksibel kantfuge i området omkring gulv-/vægovergangen (se produktdatablade). Den overskydende del af kantbåndet Schlüter-BEKOTEC-BRS skal skæres af inden.

Schlüter-BEKOTEC-EN 23 FD er fremstillet af en trykstabil polystyren-dybtrækningsfolie og er velegnet i forbindelse med brug af konventionelle cementgulve.
