Schlüter-BEKOTEC-EN-F  Allround-knoppladen til afretningslag

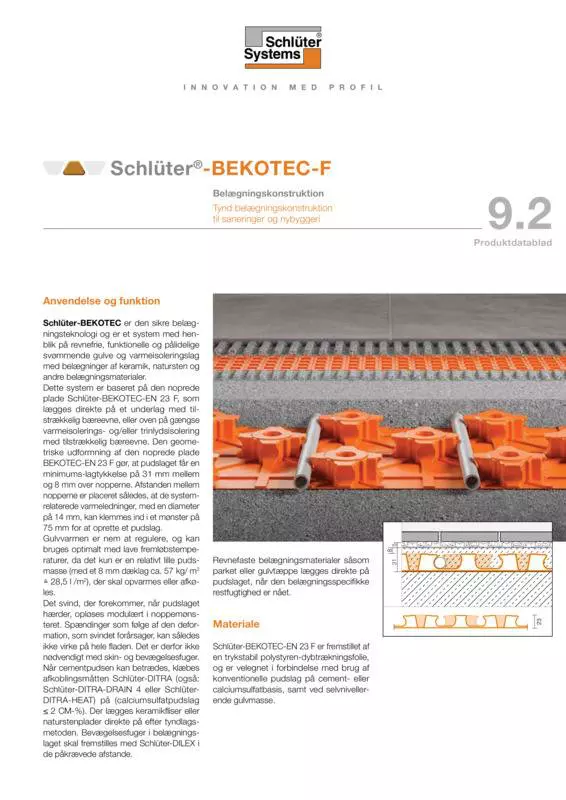

Schlüter-BEKOTEC er en sikker belægningsteknologi, som udgør et system til funktionelt pålidelige svømmende gulve og varmeisoleringslag. Systemet giver mulighed for revnefri belægninger af keramik, natursten og andre belægningsmaterialer.

Systemet er baseret på folieknoppladen Schlüter-BEKOTEC-EN 23 F, som lægges direkte på et underlag med tilstrækkelig bæreevne eller oven på gængs varme- og/eller trinlydsisolering. Knopperne på pladen BEKOTEC-EN 23 F er placeret således, at afretningslaget får en minimumstykkelse på 31 mm mellem og 8 mm over knopperne. Knopperne er anbragt i en sådan afstand, at de systemtilpassede varmerør med en diameter på 14 mm kan sættes ind i et mønster på 75 mm for at etablere et varmeisoleringslag.

Gulvvarmen er nem at regulere og kan anvendes energibesparende med lav fremløbstemperatur, da det kun er en relativt lille afretningsmasse (med et 8 mm dæklag ca. 57 kg/m² ≙ 28,5 l /m2), der skal opvarmes eller afkøles.

Det svind, der forekommer, når afretningslaget hærder, reduceres modulært i knopmønsteret. Spændinger, som opstår på grund af den deformation, som svindet forårsager, kan således ikke virke på hele fladen. Det er derfor ikke nødvendigt med skin- og bevægelsesfuger. Når cementgulvet kan betrædes, limes isoleringsmåtten Schlüter-DITRA (alternativt Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) på (calciumsulfat-afretningslag ≤ 2 CM-%). Herefter kan der umiddelbart lægges keramiske klinker eller naturstensplader på efter tyndlagsmetoden. Bevægelsesfuger i belægningslaget fremstilles med Schlüter-DILEX i de i øvrigt krævede afstande.

Revnefaste belægningsmaterialer, såsom parket eller gulvtæppe, lægges direkte på afretningslaget, når den belægningsspecifikke restfugtighed er nået.

Tekniske data

1. Knopstørrelse:
   ca. 20 mm små knopper
   ca. 65 mm store knopper
   Udlægningsafstand: 75 mm
   Systemtilpassede varmerør: ø 14 mmKnopperne har en underskæring, således at varmerør holdes sikkert uden rørholdere.
2. Sammensætning:
   Knoppladerne sættes sammen ved, at de overlappes med en knoprække og sættes ind i hinanden.
3. Nytteareal: 1,2 x 0,9 m = 1,08 m²
   Pladehøjde: 23 mm
4. Emballage: 10 stk./kasse = 10,8 m²
   Kassens størrelse er ca. 1355 x 1020 x 195 mm.

• Garantiperiode:

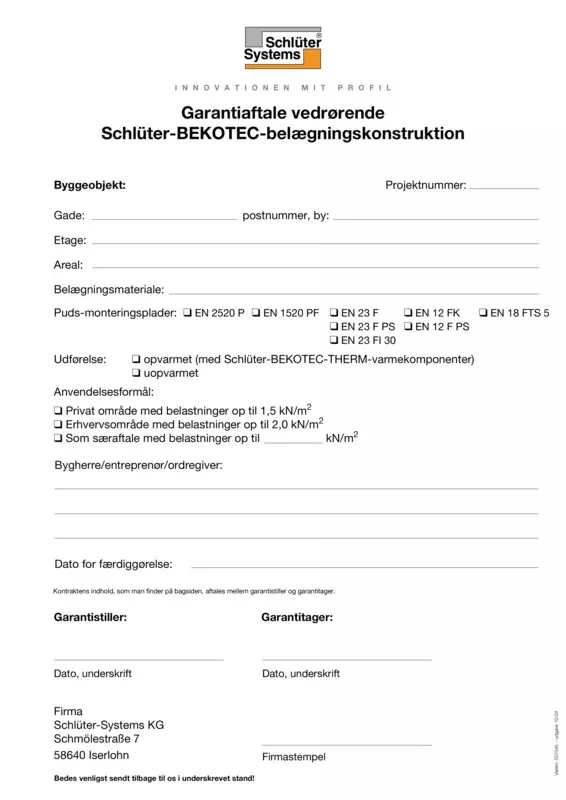

  Ved overholdelse af monteringsinstruktionerne og korrekt anvendelse af belægningen tilbyder Schlüter-Systems en aftale om en 5-årig garantiperiode for belægningskonstruktionens brugsegnethed og intakthed.
• Revnefri belægning:
  BEKOTEC-systemet er designet sådan, at tvangsspændinger i afretningslaget opløses modulært i knopbanens mønster. Det er ikke nødvendigt at montere en konstruktiv armering.
• Deformationsfri konstruktion:
  Der er ingen egenspændinger i belægningskonstruktionen i BEKOTEC-systemet i brugstilstanden, der sikrer, at der ikke opstår deformationer i fladen. Dette gælder navnlig også ved temperatursvingninger, som f.eks. ved varmeisoleringslag.
• Afretningslag uden fuger:
  Ekspansionsfuger i afretningslaget kan undværes, da afretningslaget i BEKOTEC-systemet mindsker de tvangsspændinger, der opstår, jævnt over hele fladen.
• Bevægelsesfuger i flise- eller pladebelægningens fugemønster:
  Med BEKOTEC-systemet kan fremstillingen af bevægelsesfuger ved lægning af flise- eller pladebelægningen tilpasses efter det valgte fugemønster i belægningen, da der ikke skal overtages skillefuger fra afretningslaget til overfladebelægningen. Det er blot de generelle regler for opmåling af belægningsfelter, der skal overholdes.
• Kort installationstid:
  Et afretningsgulv fremstillet med BEKOTEC-systemet kan ved hjælp af isoleringsmåtten belægges med keramik-, natur- eller kunststen, umiddelbart efter at gulvet kan betrædes. Ved integration af gulvvarme kan gulvet allerede opvarmes syv dage efter, at belægningen er færdiggjort.
• Lav konstruktionshøjde:
  Der spares op til 37 mm højde ved anvendelse af BEKOTEC-systemet i forhold til et varmeisoleringslag iht. DIN 18 560-2.
• Lille materialebehov:
  Ved et 8 mm afretningslag er det kun nødvendigt med ca. 57 kg/m² ≙ 28,5 l /m² afretningsmasse. En fordel, der viser sig i de statiske beregninger.
• Gulvvarme med kort reaktionstid:
  En belægningskonstruktion, som er fremstillet efter BEKOTEC-systemet i forbindelse med gulvvarme, reagerer hurtigere på temperaturforandringer, sammenlignet med gængse varmeisoleringslag, eftersom den masse, som skal nedkøles eller opvarmes, er betydeligt mindre. Gulvvarmen kan derfor anvendes ved lave temperaturer med henblik på strømbesparelse.

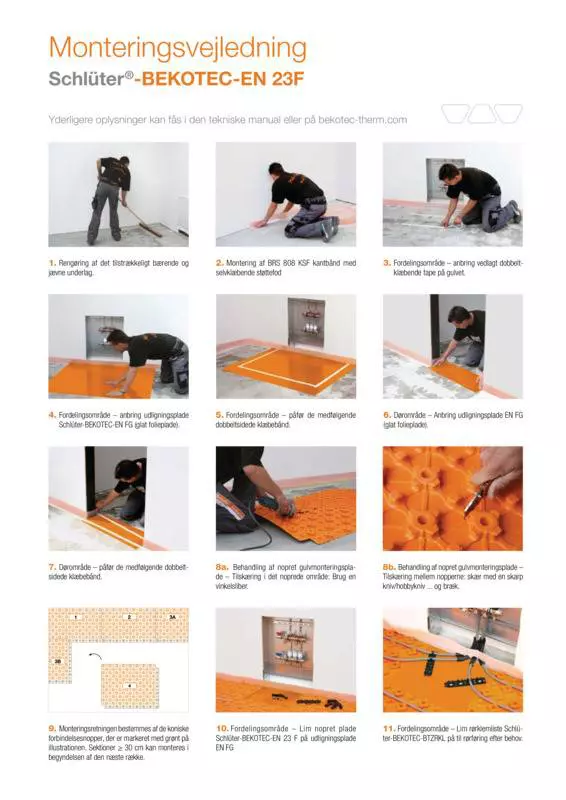

1. Schlüter-BEKOTEC-EN 23 F lægges på et jævnt underlag med tilstrækkelig bæreevne. Underlagene skal have en jævn overflade og skal være uden punktformede forhøjninger (f.eks. mørtelrester). Større ujævnheder skal udjævnes på forhånd ved hjælp af afretningslag eller egnet niveaumørtel. Der skal, om nødvendigt, lægges yderligere egnede isoleringer på underlaget, under overholdelse af lyd- og/eller varmeisoleringskravene.

   Hvis der er lagt kabler eller rør på det bærende underlag, skal trinlydsisoleringen i henhold til DIN 18560-2 placeres oven på udligningslaget gennemgående over hele arealet. I forbindelse med valg af egnede isoleringer skal der tages hensyn til den maksimale kompressibilitet CP3 (≤ 3 mm). Såfremt installationshøjderne ikke er tilstrækkelige til, at der kan udføres en trinlydsisolering i polystyren eller mineralfiber, kan der ved hjælp af Schlüter-BEKOTEC-BTS opnås en betydelig trinlydsisolering ved en tykkelse på bare 5 mm.

2. Belægningskanterne på lodrette vægge eller monterede dele afsluttes med det 8 mm tykke kantbånd Schlüter-BEKOTEC-BRS 808 KSF.

   Den selvklæbende foliefod, som er integreret i kantbåndet, er på over- og undersiden forsynet med tape til fastgørelse. Ved hjælp af fastklæbning på underlaget eller det øverste isoleringslag og foliefodens forspænding trykkes kantbåndet ind mod væggen. Når BEKOTEC-knoppladen anbringes oven på klæbefoden, opstår der en forbindelse, som fastgør pladen på underlaget og forhindrer, at der slipper gulvmasse ud under bearbejdningen.

3. Knoppladerne BEKOTEC-EN 23 F skal tilskæres helt nøjagtigt ved kanterne. BEKOTEC-pladerne sættes sammen ved, at de trykkes ind i hinanden, mens de overlapper hinanden med en knoprække.

   For at forenke rørføringen kan der i døråbnings- og fordelerområdet anvendes en glat udligningsplade Schlüter-BEKOTEC-ENFG, som lægges under knoppladerne og fastgøres med dobbeltklæbende tape. Den selvklæbende rørklemliste Schlüter-BEKOTEC-ZRKL giver mulighed for nøjagtig rørføring i dette område. Om nødvendigt skal pladerne fastgøres på underlaget. Dette kan være nødvendigt, hvis rørenes tilbagestillingskræfter er relativt høje (f.eks. ved mindre rum med en snæver rørradius). De kan fastgøres med den dobbeltklæbende tape Schlüter-BEKOTEC-BTZDK66.

4. Med henblik på fremstilling af Schlüter-BEKOTEC-THERM-gulvvarmen kan de systemtilhørende varmerør med en diameter på 14 mm klemmes ind mellem de underskårne knopper. Rørafstandene vælges i overensstemmelse med den krævede varmeeffekt ved hjælp af Schlüter-BEKOTEC-varmeeffektdiagrammerne.
5. Efterhånden som afretningslaget anbringes, tilføjes der frisk cementafretningslag af styrkeklasse CT-C25-F4, maks. F5, eller calciumsulfat-afretningslag CA-C25-F4, maks. F5, med en minimumsoverdækning af afretningslaget på 8 mm (0-4 mm granulat anbefales) i knoppladen. Med henblik på højdeudligning kan lagtykkelsen øges til maks. 25 mm over knopperne. Ved udlægning af selvnivellerende gulvmasse er det vigtigt med omhyggelig udlægning af knoppladerne og lukning af snitkanter/endepunkter. Det skal forhindres, at noget trænger ind bag BEKOTEC-pladerne. Der skal her tages højde for, hvilke systemer der er tilladt til denne anvendelse.

   Bemærk: Afvigende egenskaber i afretningslaget skal i hvert enkelt tilfælde afklares på forhånd med vores salgsafdeling. Hvis overførslen af trinlyden mellem to rum skal forhindres, skal afretningslaget på dette sted adskilles ved hjælp af ekspansionsfugeprofilen Schlüter-DILEX-DFP.

6. Umiddelbart efter opnåelsen af en startstyrke, som tillader, at cementgulvet kan betrædes, klæbes isoleringsmåtten DITRA (alternativt: DITRA-DRAIN 4 eller DITRA-HEAT) på under overholdelse af bearbejdningsanvisningerne i produktdatabladene. Calciumsulfat-afretningslag kan belægges med isoleringsmåtten, så snart der opnås en restfugtighed på ≤ 2 CM-%.
7. På oversiden af isoleringsmåtten kan der umiddelbart derefter udlægges en keramik- eller naturstensbelægning efter tyndlagsmetoden. Belægningen skal opdeles i felter ved hjælp af bevægelsesfuger over isoleringsmåtten iht. gældende regler. Til fremstilling af bevægelsesfugerne anvendes dilatationsfugeprofilerne Schlüter-DILEX-BWB, -BWS, -KS eller -AKWS (se produktinformation 4.6-4.8 og 4.18).
8. Hjørnebevægelsesprofilen Schlüter-DILEX-EK eller -RF skal indbygges som en fleksibel kantfuge i området omkring gulv-/vægovergangen (se produktinformation 4.14). Den overskydende del af kantbåndet Schlüter-BEKOTEC-BRS skal skæres af inden.
9. Ved brug af det keramiske Schlüter-BEKOTEC-THERM-klimagulv som gulvvarme kan den færdige belægningskonstruktion allerede opvarmes efter syv dage. Begyndende ved 25 °C kan fremløbstemperaturen dagligt øges med maks. 5 °C op til den ønskede brugstemperatur.
10. Belægningsmaterialer, der ikke risikerer at revne (f.eks. parket, gulvtæppe eller plastbelægninger), påføres uden isoleringsmåtte direkte på BEKOTEC-afretningslaget. Afretningslagets højde skal tilpasses de respektive materialetykkelser.
    Bemærk: Ud over de respektive retningslinjer for bearbejdning skal afretningslagets tilladte restfugtigheder for det valgte belægningsmateriale overholdes. Se detaljerede bearbejdningsanvisninger i forbindelse med ikke-keramiske overfladebelægninger i den tekniske manual til Schlüter-BEKOTEC-THERM, eller kontakt vores salgsafdeling.

Schlüter-BEKOTEC-EN 23 F er fremstillet af en trykstabil polystyren-dybtrækningsfolie og er velegnet til anvendelse af konventionelle afretningslag på cement- eller calciumsulfatbasis samt ved selvnivellerende gulvmasse.
