Schlüter-BEKOTEC-EN  Den isolerede knopplade til afretningslag

Schlüter-BEKOTEC er en sikker belægningsteknologi, som udgør et system til funktionelt pålidelige svømmende gulve og varmeisoleringslag. Systemet giver mulighed for revnefri belægninger af keramik, natursten og andre belægningsmaterialer.

Systemet er baseret på polystyren-knoppladen Schlüter-BEKOTEC-EN, som lægges direkte på et underlag med tilstrækkelig bæreevne eller oven på gængs varme- og/eller trinlydsisolering. Knopperne på pladen BEKOTEC-EN er placeret således, at afretningslaget får en minimumslagtykkelse på 32 mm mellem og 8 mm over knopperne. Knopperne er anbragt i en sådan afstand, at de systemtilpassede varmerør med en diameter på 16 mm kan klemmes ind i et mønster på 75 mm, hvorved et varmeisoleringslag kan udarbejdes.

Gulvvarmen er nem at regulere og kan anvendes energibesparende med lav fremløbstemperatur, da det kun er en relativt lille afretningsmasse (med et 8 mm dæklag ca. 57 kg/m² ≙ 28,5 l/m²), der skal opvarmes eller afkøles.

Det svind, der forekommer, når afretningslaget hærder, reduceres modulært i knopmønsteret. Spændinger, som opstår på grund af den deformation, som svindet forårsager, kan således ikke virke på hele fladen. Det er derfor ikke nødvendigt med skin- og bevægelsesfuger. Når cementgulvet kan betrædes, kan isoleringsmåtten Schlüter-DITRA (alternativt Schlüter-DITRA-DRAIN 4 eller Schlüter-DITRA-HEAT) klæbes på (calciumsulfat-afretningslag ≤ 2 CM-%). Herefter kan der umiddelbart lægges keramiske klinker eller naturstensplader på efter tyndlagsmetoden. Bevægelsesfuger i belægningslaget fremstilles med Schlüter-DILEX i de i øvrigt krævede afstande.

Revnefaste belægningsmaterialer, såsom parket eller gulvtæppe, lægges direkte på afretningslaget, når den belægningsspecifikke restfugtighed er nået.

Tekniske data

1. Knopstørrelse: 65 mm i diameter
   Afstandsgitter varmerør: 75 mm
   Systemtilpassede varmerør: ø 16 mm
   Knopperne har en underskæring, således at varmerør holdes sikkert uden rørholdere.
2. Sammensætning: Knoppladerne sættes sammen ved hjælp af en trinfals med ekstra tapper.
   BEKOTEC-knoppladerne kan også lægges med de korte hovedsider mod de lange sider. Herved kan tilskæringen af pladerne i forbindelse med lægning reduceres til et minimum.
3. Pladestørrelse (nytteareal):
   75,5 x 106 cm = 0,80 m².
   Pladehøjde: 44 mm
4. Emballage: 20 stk./kasse = 16 m²
   Kassens størrelse er ca. 120 x 80 x 60 cm.
5. Kassens hjørner er forstærket med papvinkler

• Garantiperiode:
  Ved overholdelse af monteringsinstruktionerne og korrekt anvendelse af belægningen tilbyder Schlüter-Systems en aftale om en 5-årig garantiperiode for belægningskonstruktionens brugsegnethed og intakthed.

• Revnefri belægning:
  BEKOTEC-systemet er designet sådan, at tvangsspændinger i afretningslaget opløses modulært i knopbanens mønster. Det er ikke nødvendigt at montere en konstruktiv armering.

• Deformationsfri konstruktion:
  Belægningskonstruktionen i BEKOTEC-systemet er i brugstilstanden fri for egenspændinger, så der ikke opstår deformationer i fladen. Dette gælder navnlig også ved temperatursvingninger, som f.eks. ved varmeisoleringslag.

• Afretningslag uden fuger:
  Ekspansionsfuger i afretningslaget kan undværes, da afretningslaget i BEKOTEC-systemet mindsker de tvangsspændinger, der opstår, jævnt over hele fladen.

• Bevægelsesfuger i flise- eller pladebelægningens fugemønster:
  Med BEKOTEC-systemet kan fremstillingen af bevægelsesfuger ved lægning af flise- eller pladebelægningen tilpasses efter det valgte fugemønster i belægningen, da der ikke skal overtages skillefuger fra afretningslaget til overfladebelægningen. Det er blot de generelle regler for opmåling af belægningsfelter, der skal overholdes.

• Kort installationstid:
  Et afretningsgulv fremstillet med BEKOTEC-systemet kan ved hjælp af isoleringsmåtten belægges med keramik-, natur- eller kunststen, umiddelbart efter at gulvet kan betrædes. Ved integration af gulvvarme kan gulvet allerede opvarmes syv dage efter, at belægningen er færdiggjort.

• Lav konstruktionshøjde:
  Der spares op til 37 mm højde ved anvendelse af BEKOTEC-systemet i forhold til et varmeisoleringslag iht. DIN 18 560-2.

• Lille materialebehov:
  Ved et 8 mm afretningslag er det kun nødvendigt med ca. 57 kg/m² ≙ 28,5 l /m² afretningsmasse. En fordel, der viser sig i de statiske beregninger.

• Gulvvarme med kort reaktionstid:
  En belægningskonstruktion, som er fremstillet efter BEKOTEC-systemet i forbindelse med gulvvarme, reagerer hurtigere på temperaturforandringer, sammenlignet med gængse varmeisoleringslag, eftersom den masse, som skal nedkøles eller opvarmes, er betydeligt mindre. Gulvvarmen kan derfor anvendes ved lave temperaturer med henblik på strømbesparelse.

1. Schlüter-BEKOTEC-EN lægges på et jævnt underlag med tilstrækkelig bæreevne. Større ujævnheder skal udjævnes på forhånd ved hjælp af afretningslag eller egnet niveaumørtel. Om nødvendigt skal der under overholdelse af lyddæmpnings- og/eller varmeisoleringskravene lægges yderligere egnede isoleringer på underlaget, som skal overdækkes med et PE-skillelag. Hvis der er lagt kabler eller rør på det bærende underlag, skal trinlydsisoleringen i henhold til DIN 18560-2 placeres oven på udligningslaget, gennemgående over hele arealet.
   Ved valg af egnede isoleringer skal der tages højde for den maksimale kompressibilitet CP3 (≤ 3 mm). Såfremt installationshøjderne ikke er tilstrækkelige til, at der kan udføres en trinlydsisolering i polystyren eller mineralfiber, kan der ved hjælp af Schlüter-BEKOTEC-BTS opnås en betydelig trinlydsdæmpning ved en tykkelse på bare 5 mm.

2. Belægningskanterne på lodrette vægge eller monterede dele afsluttes med det 8 mm tykke kantbånd Schlüter-BEKOTEC-BRS 810. Foliefoden, som er integreret i kantbåndet, skal ligge mellem underlaget (dvs. på det øverste isoleringslag) og knoppladen.
   Ved anvendelse af selvnivellerende gulvmasser anvendes kantbåndet Schlüter-BEKOTEC-BRS 808KF med klæbefod. Kantbåndet fastgøres til væggen ved hjælp af tapen på bagsiden. Ved at lægge knoppladen på den selvklæbende skumfod forhindres det, at materiale kan løbe ind under pladen.

3. Knoppladerne BEKOTEC-EN skal tilskæres helt nøjagtigt ved kanterne. Ved hjælp af den glatte udligningsplade Schlüter-BEKOTEC-ENR 1520P gøres tilskæringen nemmere, samtidig med at der spares materiale. For at BEKOTEC-pladerne kan sættes sammen, er de udstyret med en trinfals med en ekstra tapforbindelse.

4. Med henblik på fremstilling af BEKOTEC-THERM-gulvvarmen klemmes de systemtilpassede varmerør med en diameter på 16 mm ind mellem de underskårne knopper. Rørafstandene vælges i overensstemmelse med den krævede varmeeffekt ved hjælp af Schlüter-BEKOTEC-varmeeffektdiagrammerne.

5. Efterhånden som afretningslaget anbringes, tilføjes der frisk cementpuds af styrkeklasse CT-C25-F4, maks. F5, eller calciumsulfat-afretningslag CA-C25-F4, maks. F5, med en minimumsoverdækning af afretningslaget på 8 mm (0-4 mm granulat anbefales) i pladen. Med henblik på højdeudligning kan lagtykkelsen delvist øges til maks. 25 mm over knopperne. Der kan også anvendes egnede selvnivellerende CAF/CTF-gulvmasser med en tilsvarende specifikation. Der skal her tages højde for, hvilke systemer der er tilladt til denne anvendelse. Dette gælder dog ikke for knoppladen EN 2520 P, hvor der udelukkende må anvendes jordfugtige afretningslag.
   Bemærk: Afvigende egenskaber i afretningslaget skal i hvert enkelt tilfælde afklares på forhånd med vores salgsafdeling.
   Hvis det skal forhindres, at trinlyden overføres mellem to rum, skal afretningslaget på dette sted adskilles ved hjælp af ekspansionsfugeprofilen Schlüter-DILEX-DFP.

6. Umiddelbart efter opnåelsen af en startstyrke, som tillader, at cementgulvet kan betrædes, kan isoleringsmåtten DITRA (alternativt DITRA-DRAIN 4 eller DITRA-HEAT) pålimes under overholdelse af bearbejdningsanvisningerne i produktdatabladet 6.1 (alternativt 6.2 eller 6.4). Calciumsulfat-afretningslag kan belægges med isoleringsmåtten, så snart der opnås en restfugtighed på ≤ 2 CM-%.

7. På oversiden af isoleringsmåtten kan der umiddelbart derefter udlægges en keramik-, natur- eller kunststensbelægning efter tyndlagsmetoden. Belægningen skal opdeles i felter ved hjælp af bevægelsesfuger over isoleringsmåtten iht. gældende regler. Til fremstilling af bevægelsesfugerne anvendes dilatationsfugeprofilerne DILEX-BWB, -BWS, -KS eller -AKWS (se produktinformation 4.6-4.8 og 4.18).

8. Hjørnebevægelsesprofilen DILEX-EK eller -RF skal indbygges som en fleksibel kantfuge i området omkring gulv-/vægovergangen (se produktinformation 4.14). Den overskydende del af kantbåndet BEKOTEC-BRS skal skæres af inden.

9. Ved brug af det keramiske BEKOTEC-THERM-klimagulv som gulvvarme kan den færdige belægningskonstruktion allerede opvarmes efter syv dage. Begyndende ved 25 °C kan fremløbstemperaturen dagligt øges med maks. 5 °C op til den ønskede brugstemperatur.

10. Belægningsmaterialer, der ikke risikerer at revne (f.eks. parket, gulvtæppe eller plastbelægninger), påføres uden isoleringsmåtte direkte på BEKOTEC-afretningslaget. Afretningslagets højde skal da tilpasses de pågældende materialetykkelser. Bemærk: Ud over de respektive retningslinjer for forarbejdning skal afretningslagets tilladte restfugtigheder for det valgte belægningsmateriale overholdes.
    Se detaljerede bearbejdningsanvisninger i forbindelse med ikke-keramiske overfladebelægninger i den tekniske manual for Schlüter-BEKOTEC-THERM, eller kontakt vores salgsafdeling.

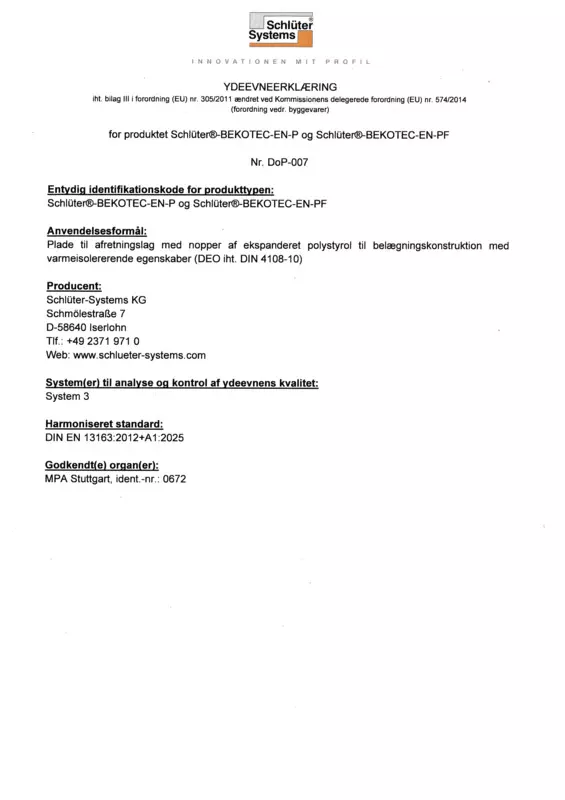

Schlüter-BEKOTEC-EN 2520P er fremstillet af polystyren EPS 033 DEO (PS 30) og er særligt velegnet til anvendelse af konventionelle afretningslag på cement- eller calciumsulfatbasis, Schlüter-BEKOTEC-EN 1520PF er fremstillet af polystyren EPS 033 DEO (PS 25) og er overtrukket med folie på oversiden. Den er særligt velegnet til selvnivellerende gulvmasse.
