Schlüter-LIPROTEC-LLPE  LED-modul

Schlüter-LIPROTEC-LLPE

Dette Schlüter-LIPROTEC-modul kan installeres som accentbelysning i ud- og indvendige hjørner i rum – i bruseområdet kun i lodret position. Monteringsprofilen Schlüter-LIPROTEC-LLE består af anodiseret eller farvebelagt aluminium (se produktdatablad 15.7 Schlüter-LIPROTEC-LLE).

Produktdatablad iht. forordning (EU) 2019/2015 fås her: certification-eu@schlueter.de

1. Installationen af strømforsyningskablet, strømforsyningen samt styringen fremgår af installationsvejledningen.
2. Inden modulerne monteres, skal det kontrolleres, at de fungerer.
3. Strømforsyningskablet skal være bragt i position på forhånd i overensstemmelse med kabelåbningen på monteringsprofilen.
4. Inden profilen monteres, skal LED-slangen tages ud af profilen. Bearbejdningen af de forskellige profiler fremgår af de respektive datablade. Tilslutningskablets hunstik skal føres gennem kabelåbningen i monteringsprofilen bagfra under monteringen af profilen.
5. Ved anvendelse i den umiddelbare vådzone skal den IP-beskyttede LED-slange afkortes på de markerede steder i en vinkel på 45°. Særlig velegnet er her specialsaksen Schlüter-PROCUT. Det skal sikres, at LED-slangen er koblet fra strømforsyningen under bearbejdningen.

   LED-strippens skæreflade skal forsegles vandfast ved hjælp af de medfølgende silikone-tætningskapper samt specialklæberen. Først skal der påføres tilstrækkeligt klæbemiddel på silikone-tætningskappens klæbeflade. Herefter sættes silikone-tætningskappen ind i LED-slangen og trykkes ind i ca. 30 sekunder. Det skal kontrolleres, at endekappen er ordentligt forbundet med LED-strippen. Overskydende klæbemiddel skal fjernes med en klud. Efter ca. 30 minutters tørretid er silikone-tætningskappen klæbet godt fast. LED-slangen er tætnet og kan tages i brug.

6. Når profilerne er monteret, sluttes LED-slangen til strømforsyningskablet ved hjælp af Plug & Play-forbindelsen og trykkes forsigtigt ind i bæreprofilen.

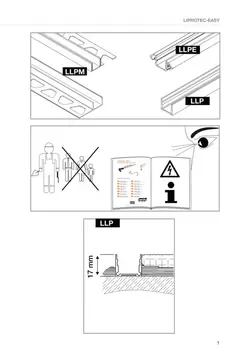

Yderligere anvisninger om installering fremgår af den vedlagte monteringsvejledning.

Montering i vådzoner

Hvis moduler monteres i fugtbelastede zoner (f.eks. brusenicher), kan vi med Schlüter-LIPROTEC-PZH levere en forfradåse med påsat Schlüter-KERDI-tætningsmanchet. Den danner et hulrum til stikforbindelser for at gøre Plug & Play LED-modulerne reversible. Brug af forfradåsen kræver, at der udarbejdes et vægudsnit på 50 x 120 mm og med en dybde på min. 21 mm. Tilslutningskablet skal føres gennem kabelgennemføringen, idet det skal sikres, at krympeslangen på tilslutningskablet kommer til at ligge i området omkring tætningsmanchetten. Kabelgennemføringen krydsfikseres og tætnes dermed med to medfølgende kabelbindere, hvorefter kabelbinderne afkortes. Forfradåsen sættes ind i det udarbejdede udsnit, og tætningsmanchetten tætnes med Schlüter-KERDI-COLL-L på samlingstætningen. Den selvklæbende KERDI-manchet skal sættes på således, at forfradåsen lukkes til i alle sider. En åbning skal blot etableres der, hvor kabelåbningen på monteringsprofilen senere skal være.

Bemærk: I fugtbelastede zoner skal forfradåsen positioneres således, at der ikke kan samle sig vand i den permanent.

Schlüter-LIPROTEC-modulerne fås i følgende materialeudførelser:

Profiler:

• AE = aluminium natur mat anodiseret
• EB = børstet rustfrit stål V4A materiale-nr. 1.4404 = AISI 316L

LED-slange:

• Fluorholdigt, platinhærdet silikone, Shore-hårdhed 60, kapslingsklasse IP67

Materialeegenskaber og anvendelsesområder

Schlüter-LIPROTEC-modulernes anvendelighed i forbindelse med kemiske eller mekaniske belastninger skal afklares i hvert enkelt tilfælde. Nedenfor følger blot nogle generelle anvisninger.

Aluminium anodiseret: Aluminiummet har en overflade, der er forædlet af det anodiserede lag, og som ikke ændrer sig ved almindelig brug.

Aluminium er følsomt over for alkaliske medier.

Cementholdige materialer virker alkalisk i forbindelse med fugt, og kan alt efter koncentration og indvirkningstid føre til korrosion (dannelse af aluminiumhydroxid).

Af den grund skal mørtel- eller fugemateriale omgående fjernes fra synlige flader, og nylagte belægninger må ikke tildækkes med folie. Profilen skal indlejres heldækkende i fliseklæberen, så der ikke samler sig vand i hulrummene.

Rustfrit stål: Rustfrit stål er mekanisk meget robust og har en høj kemisk modstandsdygtighed. Selv rustfrit stål af kvalitet 1.4404 er ikke modstandsdygtigt over for alle kemiske påvirkninger. Stoffer som salt- eller flussyre eller visse koncentrationer af klor og saltvand kan forårsage skader. Særlige belastninger, som må forventes, skal derfor afklares på forhånd.

Uforkortede LED-moduler lever op til kapslingsklassen IP67. Ved at bruge de medfølgende endekapper kan afkortede LED-moduler lukkes til i overensstemmelse med kapslingsklassen IP67.

De fluorholdige LED-slanger af platinhærdet silikone er smudsafvisende og har en Shore-hårdhed på 60.
