Schlüter-KERDI-BOARD-WS  Håndvaskesæt til fritstående armaturer

Schlüter-KERDI-BOARD-WS og -WW er præfabrikerede indbygningselementer til fremstilling af individuelle håndvaskesæt med henstillingsflade til vandindløbet via et tilstedeværende indløbsarmatur til bordmontering (Schlüter-KERDI-BOARD-WS) og til vandindløbet via et tilstedeværende indløbsarmatur til vægmontering (Schlüter-KERDI-BOARD-WW). Fremstillet af det multifunktionelle flise-udlægningsunderlag Schlüter-KERDI-BOARD kan håndvaskesættene umiddelbart forsynes med fliser med tyndlagsmetoden. De kan nemt afpasses individuelt efter forholdene på stedet, enten svævende monteret ved brug af vægkonsollerne KERDI-BOARD-AB, der kan tilvælges, eller primært i nicher, væghjørner eller ved hjælp af 50 mm KERDI-BOARD (med fodleje). (Se her også det tilhørende datablad 12.1.) Den medfølgende afløbsadapter med fast integreret, fleksibel KERDI-tætningsmanchet og 11/4“-tilslutningsgevind gør det muligt at tilslutte gængse vandlåse. I forbindelse med de ligeledes medfølgende præfabrikerede KERDI-KERS-hjørneformelementer kan der desuden etableres en sikker tætning til den tilstødende væg.

Schlüter-WASHBASINPROFILE er produkter i flere dele til efter ønske at beklæde kummens sideflanker, samt en kantprofil til endesiden af håndvaskesættet i WS-udgaven, som ved udlægning på håndvaskesættet kan benyttes som alternativ til flisen.

Som afvandingsprofiler fås med -COVE og -WAVE to design fra KERDI-LINE-VARIO-serien. Disse kan afkortes og højdejusteres individuelt og leveres fra fabrikken med to matchende endekapper. (Se her også det tilhørende datablad 8.10.)

Med designprofilen Schlüter-KERDI-LINE-INCOVE er der mulighed for at etablere en attraktiv skyggespalteafvanding i forbindelse med håndvaskesættet i WS-udgaven. Den præfabrikerede profil med påsvejsede endekapper kan anvendes med en flisetykkelse på op til 11 mm. Ved tykkere fliser kan profilen afkortes variabelt og kan forsynes med de medfølgende endekapper.

Og med vores LIPROTEC-system kan vi tilbyde et stort udvalg af profiler til individuel belysning af håndvaskesættet.

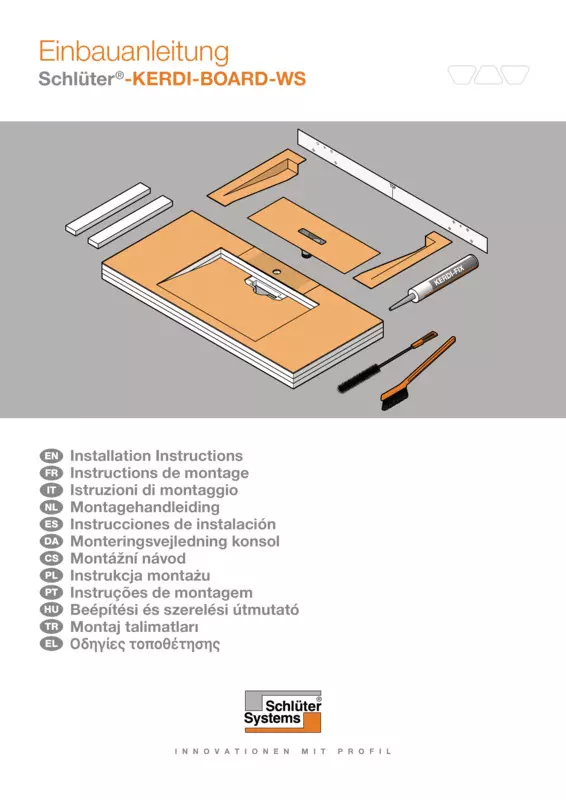

KERDI-BOARD-WS - svævende montering ved hjælp af vægkonsoller, der kan tilvælges:

Vigtigt: Monteringsunderlaget skal være plant, lodret og egnet til tilstrækkelig belastningsoverførsel.

1. KERDI-BOARD-WS kan afpasses individuelt efter forholdene på stedet (iht. datablad).
2. Borehullerne tegnes op ved hjælp af den medfølgende boreskabelon.
3. Håndvaskesættet skal forsynes med tilstrækkelig monteringslim KERDI-FIX på bagsiden og skubbes på konsollerne, så der opstår en kraftsluttende forbindelse til væggen.
4. Tætning foretages ved påklæbning af sættets KERDI-KERS-tætningsmanchetter med tætningsklæberen KERDI-COLL-L (medfølger ikke).
5. Afløbsadapteren fikseres desuden i området omkring gennemføringen med KERDI-FIX.

KERDI-BOARD-WS - fri opstilling på fødder og nichemontering:

1. Fastlæg installationshøjder iht. datablad.
2. Håndvaskesættet KERDI-BOARD kan afpasses individuelt efter forholdene på stedet (iht. datablad). Ved fri opstilling anvendes to fødder af mindst 50 mm tyk KERDI-BOARD, der delvist variabelt kan placeres til venstre og højre mellem kummen og enden af håndvaskesættet.
3. Der skal ikke tages hensyn til vandlåsen, da afvandingsstudsen er tilstrækkelig langt væk fra væggen.
4. Komponenterne forbindes kraftsluttende med hinanden med monteringslimen KERDI-FIX, der følger med i sættet. De medfølgende udfyldningsstykker anbringes i hulrummene, der er beregnet til konsolfastgørelsen.
5. Tætningen foretages ved brug af tætningsklæberen Schlüter-KERDI-COLL-L (medfølger ikke). Afløbsadapteren fikseres desuden i området omkring gennemføringen med KERDI-FIX.
6. Ved nichemontering skal der tilvejebringes en hvileflade på mindst 20 mm over hele håndvaskesættets bredde.
7. Inden fliseudlægningen anbefales det at bearbejde flisen i området omkring armaturet og bore et passende hul med en diamantborekrone (medfølger ikke).

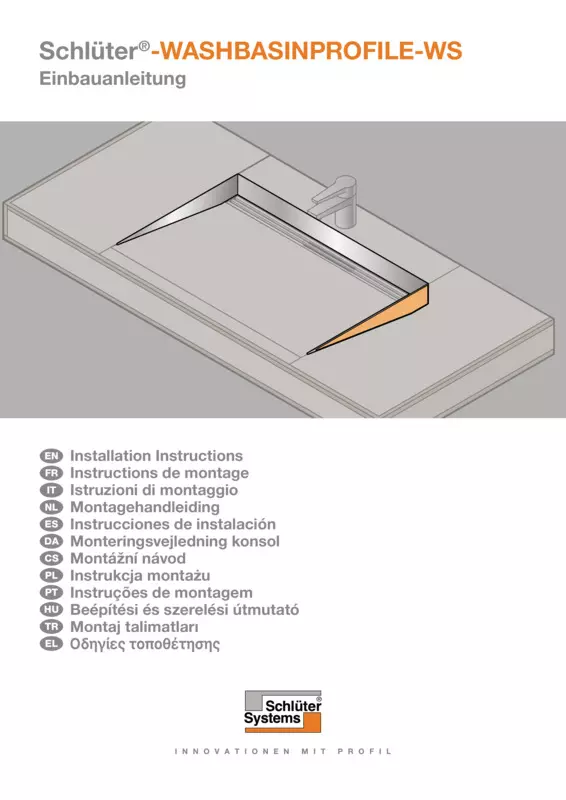

Schlüter-WASHBASIN - bearbejdning af faldkilerne til KERDI-BOARD-WS:

1. Påfør først en egnet fliseklæber, og klæb så flisen på i området omkring armaturet. Inden fliseudlægningen anbefales det at bearbejde flisen i området omkring armaturet og bore et passende hul med en diamantborekrone (medfølger ikke).
2. Klæb WASHBASIN-R ind i den stadigt fugtige fliseklæber på endesiden, og ret til ved den øverste flise.
3. Fliserne på henstillingsfladen skal lægges på og trykkes let ind, så der opnås en god vedhæftning.
4. WASHBASIN-S-profilerne skal trykkes ind i den stadig fugtige fliseklæber ved sidefladerne og omhyggeligt rettes ind, så de ligger lige og plant.
5. Kontrollér, at profilens overkant flugter med overfladen af den overliggende flise.
6. Fliser lægges på de øvrige af håndvaskesættets flader.

Schlüter-KERDI-LINE-INCOVE - bearbejdning af profilen til KERDI-BOARD-WS:

1. Sæt INCOVE-afvandingsprofilen i dens endelige position i højdefikseringen uden fliseklæber for at bestemme målene for gulvflisen.
2. Skulle den valgte flise være > 11 mm tyk, skal profilen afkortes tilsvarende og de medfølgende endekapper monteres i begge sider.
3. INCOVE-afvandingsprofilen skal indsættes med fliseklæber.
4. De medfølgende XPS-strimler skal klæbes på profilens overside med det allerede påsatte dobbeltklæbende tape.
5. Gulvfliserne skal klæbes fast med egnet fliseklæber.
6. Fliser lægges på de øvrige af håndvaskesættets flader.

Bemærk:

Afvandingsprofilen Schlüter-INCOVE er ikke kompatibel med Schlüter-faldkiler.

Ved anvendelse af afvandingsprofilerne COVE og WAVE skal anbefalingerne om bearbejdning iht. datablad 8.10 følges.

Schlüter-KERDI-BOARD-WS og -WW er sandwichkonstruktioner og består af fire lag ekstruderet hårdt XPS-skum med en pladetykkelse på 28 mm, 2 x 25 mm og 5 mm (KERDI-BOARD-WW) resp. 28 mm, 27 mm, 25 mm og 5 mm (KERDI-BOARD-WS). Overfladen på det 28 mm og det 5 mm tykke board er på begge sider forsynet med et særligt, cementfrit afstivningsmateriale og et filtvæv til effektiv forankring af tyndlagsmørtler eller belægningsmaterialer, der kan spartles, og har påtrykt et skæregitter på 10 x 10 mm. Pladerne er forbundet kraftsluttende med hinanden. Derudover har KERDI-BOARD-WS et forstærkningslag til stabilisering af armaturet fast integreret.

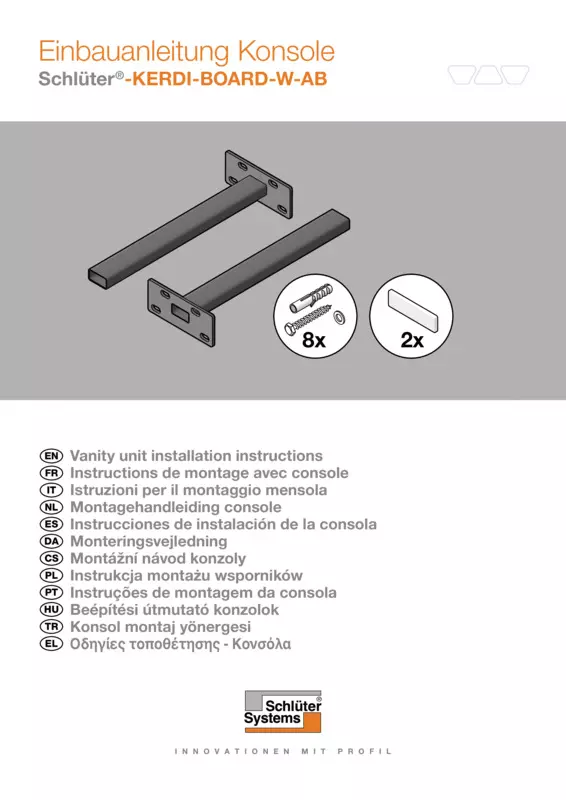

Konsollerne består af en 6 mm tyk flange og et fast påsvejset firkantrør 50 x 25 x 2 mm. Begge dele er af galvaniseret byggestål 235JR.

Tilslutningsadapteren fremstilles af ekstra slagfast PP (polypropylen).

KERDI-tætningsmanchetten, der er fast påsvejset tilslutningsadapteren, samt de præfabrikerede KERDI-KERS-hjørneformelementer til at forbinde med samlingstætningen er fremstillet af en polyethylenbane.

Faldkilerne af børstet rustfrit V4A-stål eller af aluminium med en førsteklasses pulverbelægning er på bagsiden forsynet med væv til forankring i fliseklæberen.

INCOVE-profilen og de medfølgende endekapper består af rustfrit V4A-stål (materiale-nr.: 1.4404 = AISI 316L) med børstet overflade.

Materialeegenskaber og anvendelsesområder:

Schlüter-KERDI-BOARD-håndvaskesættenes overflade er vandtæt og modstandsdygtig over for de kemiske belastninger, der normalt optræder i forbindelse med keramiske flisebelægninger. I områder, hvor det er nødvendigt, kan der fremstilles en korrekt samlingstætning i forbindelse med hhv. Schlüter-KERDI og -KERDI-BOARD.

KERDI-BOARD-håndvaskesæt er plane samt forvridningsresistente og ældningsbestandige, også ved ensidig temperatur -eller fugtighedsbelastning, og har en høj stabilitet. De er velegnede til en lang række forskellige anvendelsesområder. Det skal kontrolleres, at underlagene er tilstrækkeligt stabile og overholder øvrige bygningsmæssige krav.

Vægkonsollerne er alsidige i anvendelse, f.eks. på badeværelser som praktisk løsning for at spare plads og give et velordnet indtryk. Derudover gør vægmonteringen af KERDI-BOARD-håndvaskesættene det muligt at etablere barrierefri installationer.

De er fremstillet af robust materiale og er kendetegnet ved høj stabilitet og lang levetid.

Bemærk:

Efter installation og beklædning med flise- eller naturstensbelægninger kan håndvaskesættene KERDI-BOARD-WS og -WW belastes med op til 50 kg i alle indbygningsvarianter.

Faldkilerne WASHBASIN fremstilles med mange forskellige overflader. De kemiske eller mekaniske belastninger skal afklares i det enkelte tilfælde. Nedenfor følger blot nogle generelle anvisninger.

Ved WASHBASIN-profilen S og -R med TS-overflade (strukturbelagt aluminium) er der tale om overflader med naturkarakter. Aluminiummet er forbehandlet og belagt med pulverlak. Belægningen bevarer farven og er UV- og vejrbestandig. Synlige flader skal beskyttes mod slibende eller ridsende belastning.

WASHBASIN-profilen S og -R af rustfrit V4A-stål (materiale-nr. 1.4404 = AISI 316L) med børstet overflade er særligt velegnet, når høje mekaniske eller særlige kemiske belastninger må forventes.

Heller ikke rustfrit stål af kvaliteten 1.4404 er resistent over for alle kemiske angreb, som f.eks. salt- og flussyre eller bestemte klor- og saltvandskoncentrationer, som evt. kan forekomme i rengøringsmidler eller svømmebassiner. Derfor skal særlige forventede belastninger afklares på forhånd.

Afvandingsprofilen KERDI-LINE-INCOVE af børstet rustfrit V4A-stål (materiale-nr. 1.4404 = AISI 316L) er særligt velegnet til anvendelsesformål, der ud over en høj mekanisk belastningsevne også skal kunne modstå kemiske belastninger, f.eks. fra syre eller alkaliske medier, rengøringsmidler. (flere egenskaber, se WASHBASIN-PROFIL af børstet rustfrit V4A-stål)
