Schlüter-KERDI-BOARD-WW  Håndvaskesæt til vægarmaturer

Schlüter-KERDI-BOARD-WW og -WS er præfabrikerede indbygningselementer til fremstilling af individuelle håndvaskesæt med henstillingsflade til vandindløb ved hjælp af tilstedeværende indløbsarmatur til bordmontering (Schlüter-KERDI-BOARD-WS) og til vandindløb ved hjælp af tilstedeværende indløbsarmatur til vægmontering (Schlüter-KERDI-BOARD-WW). Fremstillet af det multifunktionelle flise-udlægningsunderlag Schlüter-KERDI-BOARD kan håndvaskesættene umiddelbart forsynes med fliser med tyndlagsmetoden. De kan nemt afpasses individuelt efter forholdene på stedet, enten svævende monteret ved brug af vægkonsollerne KERDI-BOARD-AB, der kan tilvælges, eller primært i nicher, væghjørner eller ved hjælp af 50 mm KERDI-BOARD (med fodleje). (Se her også det tilhørende datablad 12.1.) Den medfølgende afløbsadapter med fast integreret, fleksibel KERDI-tætningsmanchet og 11/4“-tilslutningsgevind gør det muligt at tilslutte gængse vandlåse. I forbindelse med de ligeledes medfølgende præfabrikerede KERDI-KERS-hjørneformelementer kan der desuden etableres en sikker tætning til den tilstødende væg.

Schlüter-WASHBASINPROFILE er produkter i flere dele til efter ønske at beklæde kummens sideflanker, samt en kantprofil til endesiden af håndvaskesættet i WS-udgaven, som ved udlægning på håndvaskesættet kan benyttes som alternativ til flisen.

Som afvandingsprofiler fås med -COVE og -WAVE to design fra KERDI-LINE-VARIO-serien. Disse kan afkortes og højdejusteres individuelt og leveres fra fabrikken med to matchende endekapper. (Se her også det tilhørende datablad 8.10.)

Og med vores LIPROTEC-system kan vi tilbyde et stort udvalg af profiler til individuel belysning af håndvaskesættet.

KERDI-BOARD-WW - fri opstilling på fødder og nichemontering:

1. Fastlæg installationshøjder.
2. Håndvaskesættet KERDI-BOARD kan afpasses individuelt efter forholdene på stedet. Ved fri opstilling anvendes to fødder af mindst 50 mm tyk KERDI-BOARD, der delvist variabelt kan placeres til venstre og højre mellem kummen og enden af håndvaskesættet.
3. Da afløbsstudsen er placeret tæt på væggen, er det kun betinget muligt at bruge en gængs rørvandlås. Der skal her anvendes en design-flaskevandlås eller optimalt en indbygningsvandlås.
4. Komponenterne forbindes kraftsluttende med hinanden ved hjælp af sættets monteringslim Schlüter-KERDI-FIX. De medfølgende udfyldningsstykker anbringes i hulrummene, der er beregnet til konsolfastgørelsen.
5. Tætning foretages ved påklæbning af sættets KERDI-KERS-tætningsmanchetter med tætningsklæberen Schlüter-KERDI-COLL-L (medfølger ikke). Afløbsadapteren fikseres desuden i området omkring gennemføringen med KERDI-FIX.
6. Ved nichemontering skal påføringslaget være mindst 20 mm over hele håndvaskesættets bredde.

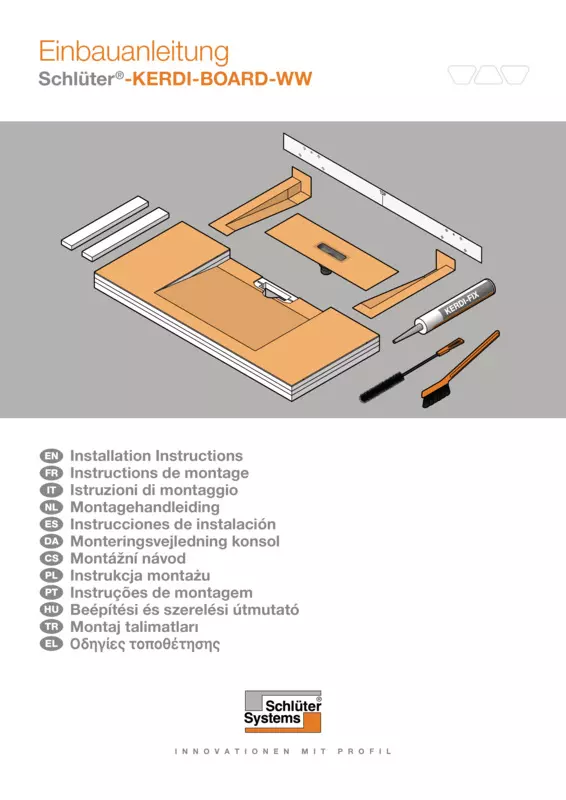

KERDI-BOARD-WW - svævende montering ved hjælp af vægkonsoller, der kan tilvælges:

Vigtigt: Monteringsunderlaget skal være plant, lodret og egnet til tilstrækkelig belastningsoverførsel.

1. Håndvaskesættet KERDI-BOARD kan afpasses individuelt efter forholdene på stedet.
2. Montering af KERDI-BOARD-AB foretages efter den medfølgende monteringsvejledning.
3. Borehullerne tegnes op ved hjælp af den medfølgende boreskabelon.
4. Håndvaskesættet skal forsynes med tilstrækkelig monteringslim KERDI-FIX på bagsiden og skubbes på konsollerne KERDI-BOARD-AB, så der opstår en kraftsluttende forbindelse til væggen.
5. Tætning foretages ved påklæbning af sættets KERDI-KERS-tætningsmanchetter med tætningsklæberen KERDI-COLL-L (medfølger ikke). Afløbsadapteren fikseres desuden i området omkring gennemføringen med KERDI-FIX.

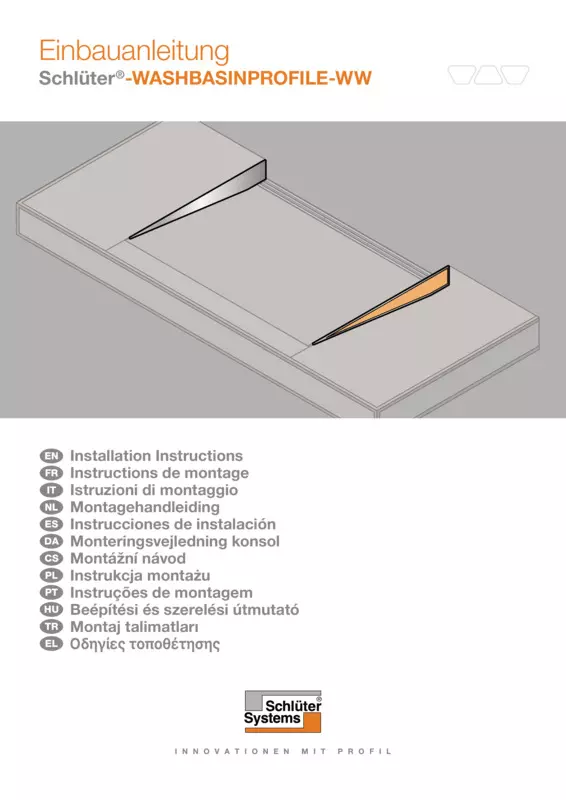

Schlüter-WASHBASIN - bearbejdning af faldkilerne til KERDI-BOARD-WW:

1. Egnet fliseklæber påføres, fliserne lægges på henstillingsfladen og trykkes let ind, så der opnås en god vedhæftning.
2. WASHBASIN-S-profilerne trykkes ind i den stadig fugtige fliseklæber ved sidefladerne og rettes omhyggeligt ind, så de ligger lige og plant.
3. Kontrollér, at profilens overkant flugter med overfladen af den overliggende flise.
4. Fliser lægges på de øvrige af håndvaskesættets flader.

Schlüter-KERDI-BOARD-WW og -WS er sandwichkonstruktioner og består af fire lag ekstruderet hårdt XPS-skum med en pladetykkelse på 28 mm, 2 x 25 mm og 5 mm (KERDI-BOARD-WW) resp. 28 mm, 27 mm, 25 mm og 5 mm (KERDI-BOARD-WS). Overfladen på det 28 mm og det 5 mm tykke board er på begge sider forsynet med et særligt, cementfrit afstivningsmateriale og et filtvæv til effektiv forankring af tyndlagsmørtler eller belægningsmaterialer, der kan spartles, og har påtrykt et skæregitter på 10 x 10 mm. Pladerne er forbundet kraftsluttende med hinanden. Derudover har KERDI-BOARD-WS et forstærkningslag til stabilisering af armaturet fast integreret.

Konsollerne består af en 6 mm tyk flange og et fast påsvejset firkantrør 50 x 25 x 2 mm. Begge dele er af galvaniseret byggestål 235JR.

Tilslutningsadapteren fremstilles af ekstra slagfast PP (polypropylen).

KERDI-tætningsmanchetten, der er fast påsvejset tilslutningsadapteren, samt de præfabrikerede KERDI-KERS-hjørneformelementer til at forbinde med samlingstætningen er fremstillet af en polyethylenbane.

Faldkilerne af børstet rustfrit V4A-stål eller af aluminium med en førsteklasses pulverbelægning er på bagsiden forsynet med væv til forankring i fliseklæberen.

Materialeegenskaber og anvendelsesområder:

Schlüter-KERDI-BOARD-håndvaskesættenes overflade er vandtæt og modstandsdygtig over for de kemiske belastninger, der normalt optræder i forbindelse med keramiske flisebelægninger. I områder, hvor det er nødvendigt, kan der fremstilles en korrekt samlingstætning i forbindelse med hhv. Schlüter-KERDI og -KERDI-BOARD.

KERDI-BOARD-håndvaskesæt er plane samt forvridningsresistente og ældningsbestandige, også ved ensidig temperatur -eller fugtighedsbelastning, og har en høj stabilitet. De er velegnede til en lang række forskellige anvendelsesområder. Det skal kontrolleres, at underlagene er tilstrækkeligt stabile og overholder øvrige bygningsmæssige krav.

Vægkonsollerne er alsidige i anvendelse, f.eks. på badeværelser som praktisk løsning for at spare plads og give et velordnet indtryk. Derudover gør vægmonteringen af KERDI-BOARD-håndvaskesættene det muligt at etablere barrierefri installationer.

De er fremstillet af robust materiale og er kendetegnet ved høj stabilitet og lang levetid.

Bemærk:

Efter installation og beklædning med flise- eller naturstensbelægninger kan håndvaskesættene KERDI-BOARD-WW og -WS belastes med op til 50 kg i alle indbygningsvarianter.

Faldkilerne WASHBASIN fremstilles med mange forskellige overflader. De kemiske eller mekaniske belastninger skal afklares i det enkelte tilfælde. Nedenfor følger blot nogle generelle anvisninger.

Ved WASHBASIN-profilen S og -R med TS-overflade (strukturbelagt aluminium) er der tale om overflader med naturkarakter. Aluminiummet er forbehandlet og belagt med pulverlak. Belægningen bevarer farven og er UV- og vejrbestandig. Synlige flader skal beskyttes mod slibende eller ridsende belastning.

WASHBASIN-profilen S og -R af rustfrit V4A-stål (materiale-nr. 1.4404 = AISI 316L) med børstet overflade er særligt velegnet, når høje mekaniske eller særlige kemiske belastninger må forventes.

Heller ikke rustfrit stål af kvaliteten 1.4404 er resistent over for alle kemiske angreb, som f.eks. salt- og flussyre eller bestemte klor- og saltvandskoncentrationer, som evt. kan forekomme i rengøringsmidler eller svømmebassiner. Derfor skal særlige forventede belastninger afklares på forhånd.
