Schlüter-KERDI-BOARD-NLT  Nichesæt med LED-belysning

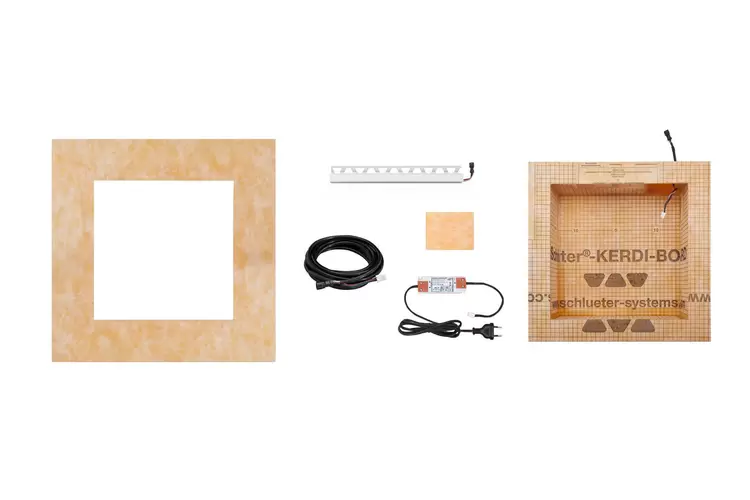

Med de præfabrikerede sæt Schlüter-KERDI-BOARD-NLT med Schlüter-LIPROTEC-teknik kan du installere belyste nicher i alle former for vægområder.

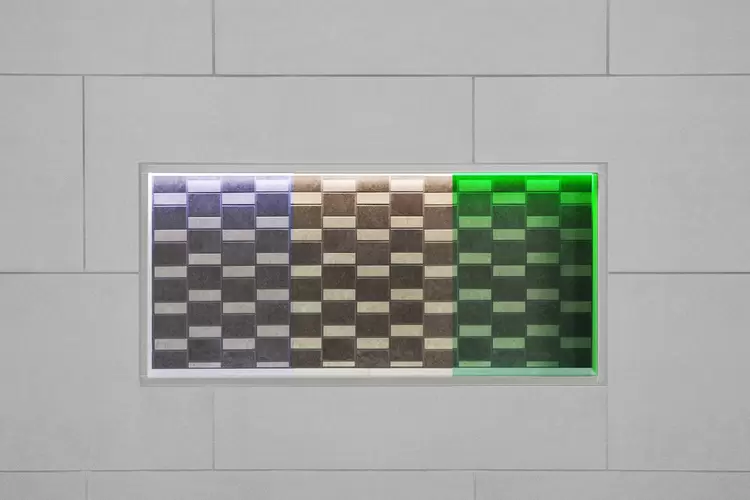

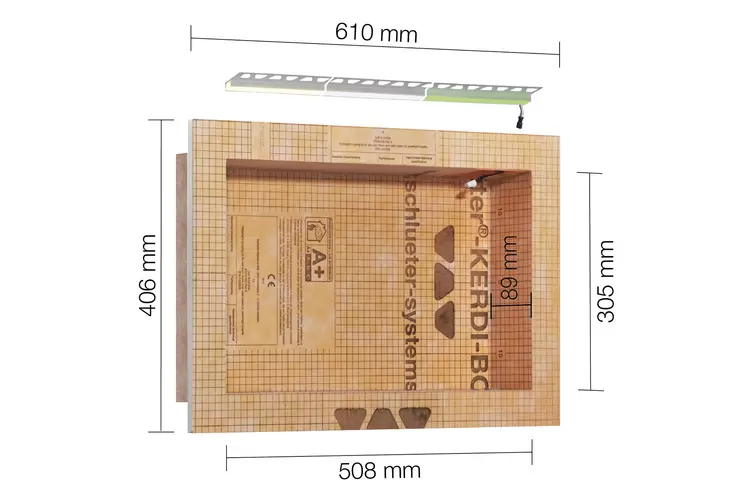

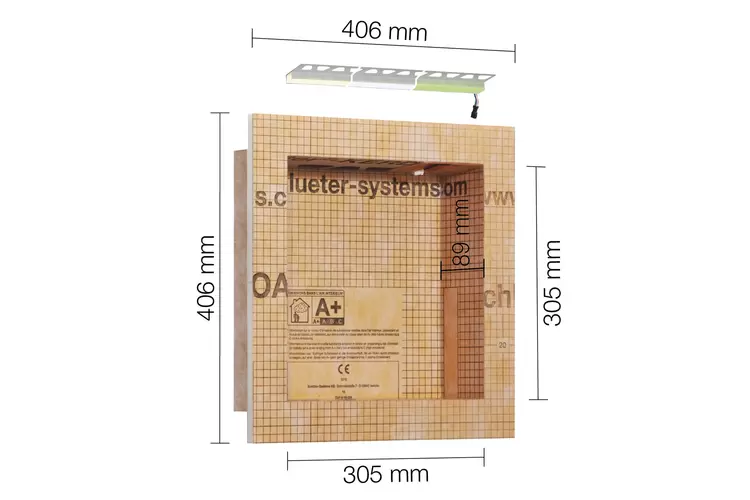

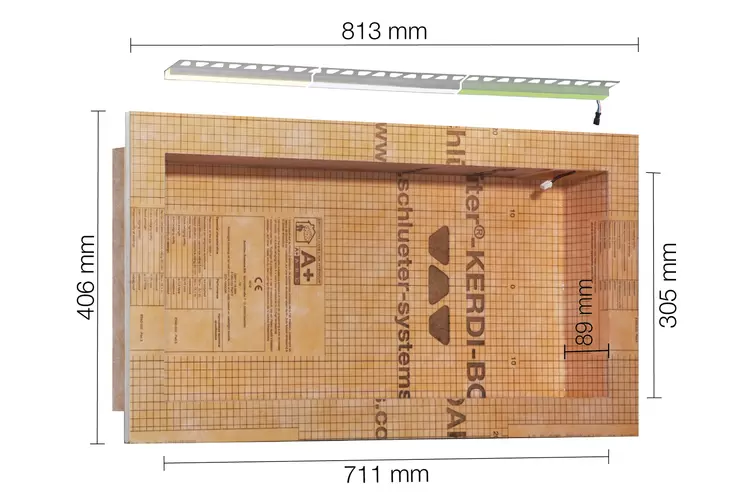

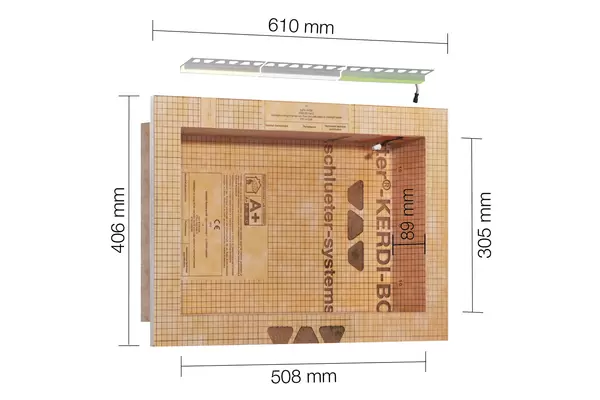

Nicherne er tilgængelige i forskellige mål og lysfarver.

De medfølgende LED-moduler kan i lysningen placeres på forkanten, i midten eller direkte på den bagvæg, som skal flisebelægges. LED-modulerne er designet i forskellige længder som Plug & Play-version.

Produktdatablad iht. forordning (EU) 2019/2015 fås her: certification-eu@schlueter.de

Montering i Schlüter-KERDI-BOARD:

1. Efter positionering og nøjagtig markering af nichens udvendige mål udskæres væggens yderbeklædning i overensstemmelse hermed.
2. Den anvendte niche skal fikseres med træ- eller gipsvægskruer – alt efter underkonstruktionens materiale. Den maksimale skrueafstand er 250 mm. Holdeskiverne KERDI-BOARD-ZT skal anvendes. Skruerne skal anbringes i fugerne i fugeområdet.

   Du kan etablere en ekstra fiksering ved at påføre monteringslimen KERDI-FIX på nichens flangeinderside.

3. Foretages monteringen i vådzonen, skal stødsamlingerne omkring den udvendige flange klæbes over med den medfølgende Schlüter-KERDI-tætningsmanchet under anvendelse af KERDI-COLL-L.

Montering i gipsplade eller andre beklædninger:

1. Efter positionering og nøjagtig markering af nichens udvendige mål udskæres væggens yderbeklædning i overensstemmelse hermed.
2. Den anvendte niche skal fikseres med træ- eller gipsvægskruer – alt efter underkonstruktionens materiale. Den maksimale skrueafstand er 250 mm. Sammenskruning sker gennem nicheflangen (afstand ca. 6 mm fra yderkanten).

   Du kan etablere en ekstra fiksering ved at påføre monteringslimen KERDI-FIX på nichens indvendige flangeside.

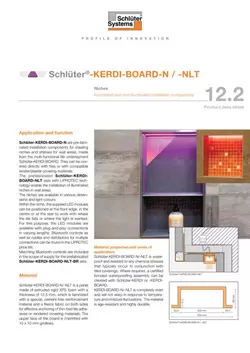

3. Vægflader i vådzonen skal tætnes med Schlüter-KERDI. Den medfølgende KERDI-tætningsmanchet klæbes på nicheflangerne med KERDI-COLL-L-tætningsklæber; til resten af vægfladen kan der benyttes en hydraulisk hærdende tyndlagsmørtel (forarbejdning af Schlüter-KERDI, se produktdatablad 8.1). Til sidst udskæres Schlüter-KERDI-membranen i området omkring nichens hulrum.

KERDI-BOARD-NLT:

1. Monteringen af nichen foretages som tidligere beskrevet. Før nichen monteres, skal nichens gennemføringskabel forbindes med tilslutningskablet.
2. Installationen af kabeltilledningerne, netdelen samt styringen fremgår af de respektive brugsvejledninger.
3. Med henblik på en variabel kabelgennemføring skal gennemgangsdåsens dæksel muligvis deles en gang ved de pågældende skillesteder.
4. Dækslet og dets dele skal placeres i gennemgangsdåsen således, at kabelgennemføring til monteringsprofilen er mulig.
5. Strimlen af selvklæbende Schlüter-KERDI-tætning skal anbringes således, at den kabelgennemføringsspalte, der opstår, lukkes til i begge sider. Til kabelgennemføringen skal der i den selvklæbende Schlüter-KERDI-tætning udskæres en lille åbning; denne forhindrer, at der trænger klæbemiddel ind i gennemgangsdåsen.
6. Fliseklæber skal påføres med en tandspartel.
7. Gennemgangskablet skal føres gennem monteringsprofilens kabelåbning.
8. Monteringsprofilen trykkes ind i limlaget med det perforerede forankringsben og justeres.
9. De efterfølgende fliser trykkes kraftigt ind og justeres således, at profiloverkanten flugter med flisen. Fliserne skal ilægges heldækkende i profilområdet.
10. Der skal efterlades en fuge på ca. 1,5 mm mellem monteringsprofilen og flisen, som bagefter udfyldes helt med fugemørtel.
11. Ved anbringelse af fliser på sidevæggene skal det sikres, at flise og klæbemiddel ikke stikker mere end 12 mm ud.
12. RGB+W LED-slangen kan afkortes efter åbningsmålet for den flisebestykkede niche.
13. LED-slangen sluttes til gennemgangskablet ved hjælp af stikforbindelsen og trykkes forsigtigt ind i monteringsprofilen.

Schlüter-KERDI-BOARD-NLT består af ekstruderet hårdt XPS-skum med en pladetykkelse på 12,5 mm, som på overfladen på begge sider er forsynet med et særligt, cementfrit forstærkningsmateriale og filtvæv til effektiv forankring af tyndlagsmørtler eller spartelbare belægningsmaterialer. Board-overfladen har et 10 x 10 mm-skæregitter påtrykt på den ene side.

Materialeegenskaber og anvendelsesområder

KERDI-BOARD-NLT er vandtæt og modstandsdygtig over for de kemiske belastninger, der sædvanligvis optræder i forbindelse med keramiske flisebelægninger. I områder, hvor det er nødvendigt, kan der fremstilles en korrekt samlingstætning i forbindelse med hhv. Schlüter-KERDI og -KERDI-BOARD.

KERDI-BOARD-NLT er plan og også ved ensidig temperatur- eller fugtpåvirkning vridningsfri, ældningsbestandig og har en høj stabilitet.

KERDI-BOARD-NLT er velegnet til en lang række forskellige anvendelsesområder.

Det skal kontrolleres, at underlagene er tilstrækkeligt stabile og overholder øvrige bygningsmæssige krav.

Schlüter-LIPROTEC-modulernes anvendelighed i forbindelse med kemiske eller mekaniske belastninger skal afklares i hvert enkelt tilfælde. Nedenfor følger blot nogle generelle anvisninger.

Aluminium anodiseret: Aluminiummet har en overflade, der er forædlet af det anodiserede lag, og som ikke ændrer sig ved almindelig brug.

Aluminium er følsomt over for alkaliske medier.

Cementholdige materialer virker alkalisk i forbindelse med fugt og kan alt efter koncentration og indvirkningstid føre til korrosion (dannelse af aluminiumhydroxid).

Af den grund skal mørtel- eller fugemateriale omgående fjernes fra synlige flader, og nylagte belægninger må ikke tildækkes med folie.
