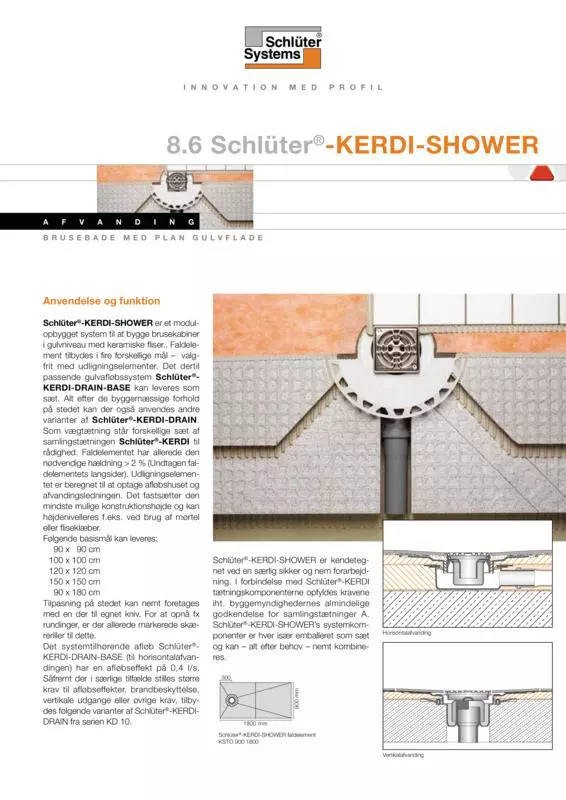

Schlüter-KERDI-SHOWER-T  Faldelement til centralt punktafløb

Schlüter-KERDI-SHOWER er et modulært system til konstruktion af brusenicher i gulvniveau med keramiske fliser.

Faldelementerne fås i forskellige dimensioner til placering i midten og midterforskudt i de relevante gulvafløbssystemer. Det tilhørende gulvafløbssystem Schlüter-KERDI-DRAIN-BASE kan leveres som sæt. Alt efter de byggemæssige forhold kan der også anvendes andre varianter af Schlüter-KERDI-DRAIN. Til vægtætning fås forskellige sæt af samlingstætningen Schlüter-KERDI.

Faldelementets overflader er i forvejen forsynet med det nødvendige fald til afløbspunkterne.

De tilgængelige basisdimensioner er:

Afløb, centralt:

• 96,5 x 81 cm
• 91,5 x 91,5 cm
• 91,5 x 122 cm
• 101,5 x 101,5 cm
• 122 x 122 cm
• 96,5 x 152,5 cm
• 122 x 152,5 cm
• 122 x 183 cm
• 152,5 x 152,5 cm
• 183 x 183 cm

Afløb, decentralt:

• 96,5 x 152,5 cm
• 96,5 x 96,5 cm (hjørneafløb, 5-kantet)

Mindre og mellemliggende mål kan nemt tilskæres med en kniv. Her skal man være opmærksom på sideforholdet og afløbspunktets position.

KERDI-DRAIN-varianterne er i stand til at løse vidt forskellige krav til afvanding, herunder høj afløbsydelse, vertikalt eller horisontalt afløb.

Schlüter-KERDI-SHOWER er kendetegnet ved en meget nem og sikker bearbejdning. I forbindelse med KERDI-tætningskomponenterne lever opbygningen op til kravene i det generelle tyske byggetilsynscertifikat (abP) til tætninger i fliser og plader.

KERDI-SHOWER-systemkomponenterne er emballeret som sæt og kan nemt kombineres efter behov.

1. Afløbshuset, der passer til det valgte faldelement, placeres på underlaget og tilsluttes til bygningsafvandingen med et passende tilskåret afløbsrør.

   Brug evt. det medfølgende reduktionsstykke (DN 40 til DN 50) til tilslutning. Herefter skal der foretages tæthedskontrol.

2. Udligningslaget (trykstyrke >= 0,3 N/mm²) lægges fagligt korrekt på det bærende underlag. Her skal det sikres, at hele afløbshuset og afløbsrøret omsluttes fuldt ud uden belastning. Overkanten af det respektive gulvafløb bruges som aftrækshjælp og flugter med overkanten af udligningslaget. Afhængigt af overfladens beskaffenhed kan det ved anvendelse af niveaumørtel anbefales at glatte ud før lægningen af faldelementet. Den respektive producents bearbejdningsanvisninger skal overholdes.

   Bemærk: Ved lyddæmpningskrav anbringes det bærende udligningslag på trinlydsdæmpningen Schlüter-KERDI-LINE-SR og i kantområdet med et egnet kantisoleringsbånd.

   I forbindelse med valget af egnet dæmpning skal der tages hensyn til den maksimale kompressibilitet CP4 (≤ 4 mm).

3. Faldelementet limes herefter på det bærende udligningslag med hydraulisk hærdende tyndlagsmørtel på hele fladen.

   Kontrollér, at faldelementets stødsamling ikke lægges over rørføringen til afløbsrøret.

4. Forhøjningsstykket til fliseklæb sættes herefter ind i udløbshuset gennem den passende udsparing, så klæbeflangen flugter med faldelementets overflade. Påfør forinden tyndlagsmørtel under klæbeflangen.
5. Til fastlimning af KERDI-manchetten (som er en del af leveringsomfanget for afløbshuset KERDI-DRAIN) påføres forhøjningsstykkets klæbeflange og faldelementets tætningsmanchet KERDI-COLL-L med en tandspartel 3 x 3 mm eller 4 x 4 mm, og KERDI-manchetten integreres fuldstændig heri. Det anbefales at trykke manchetten ned med den glatte side af en tandspartel eller en glatspartel, som med tryk føres skråt over KERDI-manchetten. Luftlommer skal undgås. Der skal tages hensyn til tørretiden.
6. Til tætning af vægfladerne monteres tætningsbanen KERDI 200 over hele fladen. Banernes stødsamlinger i fladen eller i hjørneområdet plus væg-/gulvforbindelserne dækkes med KERDI-KEBA-tætningsbånd og Schlüter-KERECK-hjørneformdelene ved hjælp af KERDI-COLL-L. Rørgennemføringerne tætnes ved brug af de tilhørende KERDI-rørmanchetter.
   Overhold anvisningerne i de relevante produktdatablade 8.1 Schlüter-KERDI og 8.4 Schlüter-KERDI-COLL-L.

   Obs:
   Hvis vægfladerne beklædes med Schlüter-KERDI-BOARD, kan vægtætningen udføres direkte med denne (se produktdatablad 12.1 Schlüter-KERDI-BOARD). Stødsamlinger og hjørneområder tætnes også med KERDI-KEBA og KERDI-KERECK ved hjælp af KERDI-COLL-L.

7. Når samlingstætningen er helt afsluttet, kan man som nævnt begynde at lægge fliser efter tyndlagsmetoden. Der er ikke behov for ventetid.
8. Til fliselægningen påføres hydraulisk hærdende tyndlagsmørtel direkte på KERDI-manchetten, og fliserne integreres så vidt muligt med hele fladen heri. Uafhængigt af fliseformatet kan gulvfladen belastes af normal persontrafik. Forventes højere belastninger, f.eks. med kørestole, kræves et yderligere lastfordelingslag eller større fliseformater.

   Bemærk:
   Til områder, der kræver tætninger med et generelt byggetilsynscertifikat (abP) eller CE-overensstemmelse, anvendes udelukkende systemtestet tyndlagsmørtel.

   I takt med at gulvfliserne lægges, sættes afløbsristhuset med den integrerede lugtspærre ind i forhøjningsstykket og justeres i højden, så det flugter med flisernes overflade. Der fyldes fliseklæber under ristens ramme.

9. Andre belægninger, som beklædninger, plast eller lign., er som udgangspunkt mulige, men beskrives ikke nærmere her og skal afklares i det enkelte tilfælde. Vi står gerne til rådighed med anbefalinger.

Faldelementerne er i forvejen forsynet med det nødvendige fald til afløbspunkterne. De har en udsparing, der passer præcist til KERDI-DRAIN-forhøjningsstykket med klæbeflange.

Alt efter de byggemæssige forhold kan faldelementet anvendes på de relevante lastbærende underlag (f.eks. ved trækonstruktion, vertikalt afløb, mørtelunderlægning eller lign.).

KERDI-manchetten er forhåndsmonteret på faldelementet fra fabrikkens side.

For at lette håndteringen leveres faldelementerne sammenfoldet.

Faldelementerne KERDI-SHOWER-KST 1525 og -KST 1830 består af 2 dele, som kan forbindes med en formsluttende svalehalekonstruktion. Samlingsfugen tætnes med KERDI-KEBA ved hjælp af KERDI-COLL-L.

Faldelementet består af trykstabil, ekspanderet polystyren (EPS).

Afløbshuset er fremstillet af ekstra slagfast polypropylen (PP).

Forhøjningsstykket til fliseklæb består af acrylnitril-butadien-styren (ABS) med en fikseringsflange, der har en filtbelagt overflade.

Schlüter-KERDI-manchetten, som er forhåndsmonteret på faldelementet, består af blød polyethylen og et særligt filtvæv på overfladen til effektiv forankring af fliseklæber eller klæber til andre belægninger.

I tætningssættet Schlüter-KERDI-SHOWER-SKB medfølger en rist af rustfrit stål, V2A (materiale 1.4301 = AISI 304).

Materialeegenskaber og anvendelsesområder

Afløbshuset, forhøjningsstykket til fliseklæb og afdækningerne er K3-klassificerede i henhold til DIN EN 1253 (afløb til bygninger). Klassificeringen K3 drejer sig om overflader, som ikke overkøres af køretøjer, f.eks. vådrum i boliger, plejehjem, hoteller, skoler, in-line vaske- og brusefaciliteter.

Anvendeligheden af det tiltænkte gulvafløbssystem skal i særlige tilfælde afklares, alt efter de forventede kemiske, mekaniske eller øvrige belastninger.
