Schlüter-KERDI-SHOWER-LTS  Faldelement til vægmonteret linjeafløb

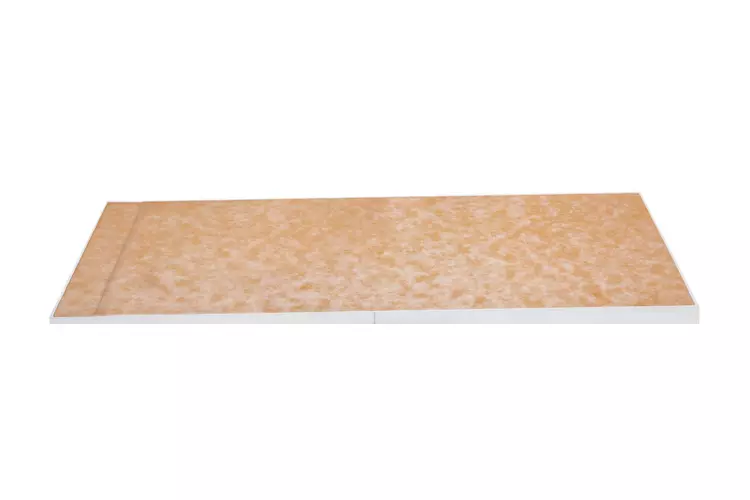

Schlüter-KERDI-SHOWER-LT er et faldelement af trykstabil, ekspanderet polystyren (EPS). Det er udviklet, så det passer til linjeafløbssystemet Schlüter-KERDI-LINE (se produktdatablad 8.7). Faldelementet er monteret direkte på overfladen med en Schlüter-KERDI-tætning og giver et passende overfladefald.

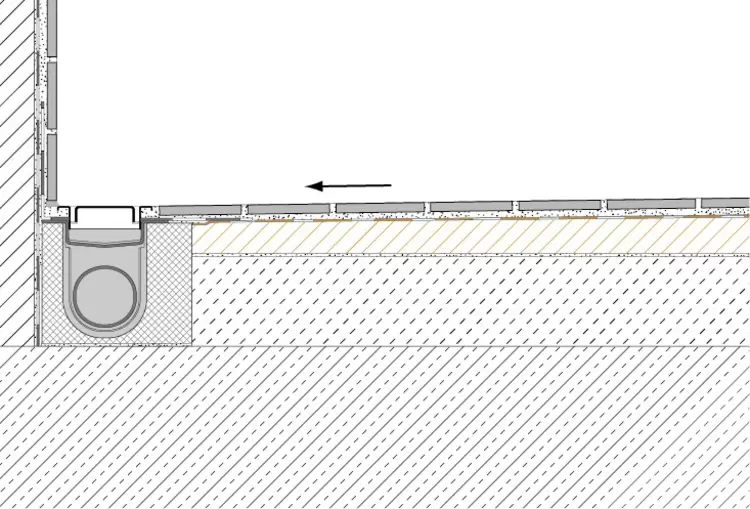

Ved et centralt placeret horisontalt linjeafløb anbringes et tilpasset faldelement på begge sider af linjeafløbet, mens der ved væginstallation monteres et faldelement på den ene side. Forinden udarbejdes et udligningslag af puds eller niveaumørtel på det bærende underlag. Udligningslagets højde afstemmes efter det respektive faldelement.

Ved brug af Schlüter-KERDI-LINE-V til vertikalt afløb er der mulighed for en højde fra 24 mm.

Individuelle mål kan nemt tilskæres med en kniv ved hjælp af de markerede skæreriller. Alt efter de byggemæssige forhold kan faldelementet anvendes på de relevante underlag. (F.eks. ved trækonstruktion, vertikalt afløb, underforing med mørtel eller lign.).

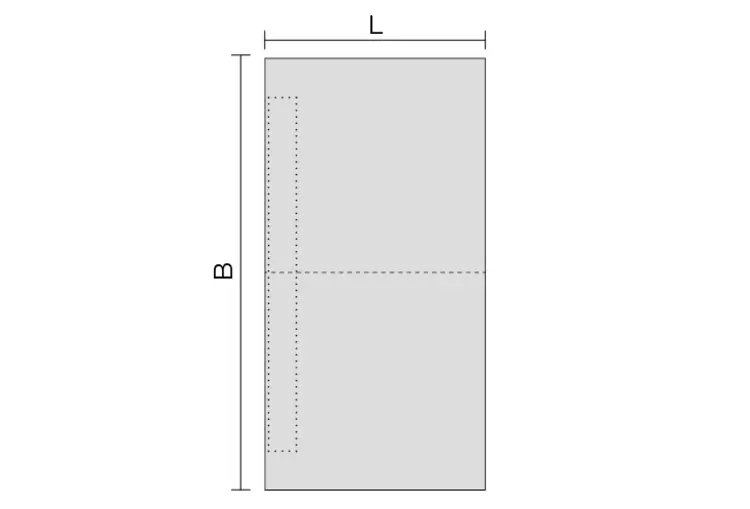

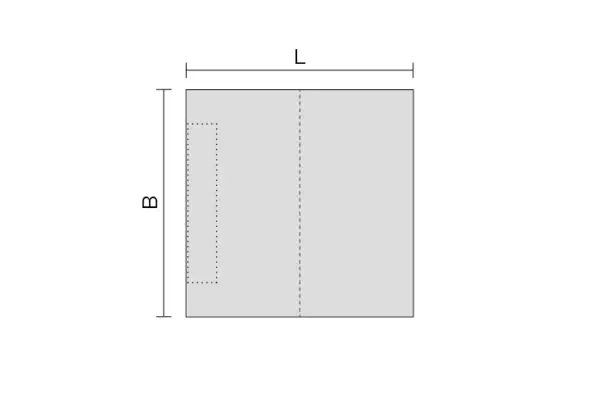

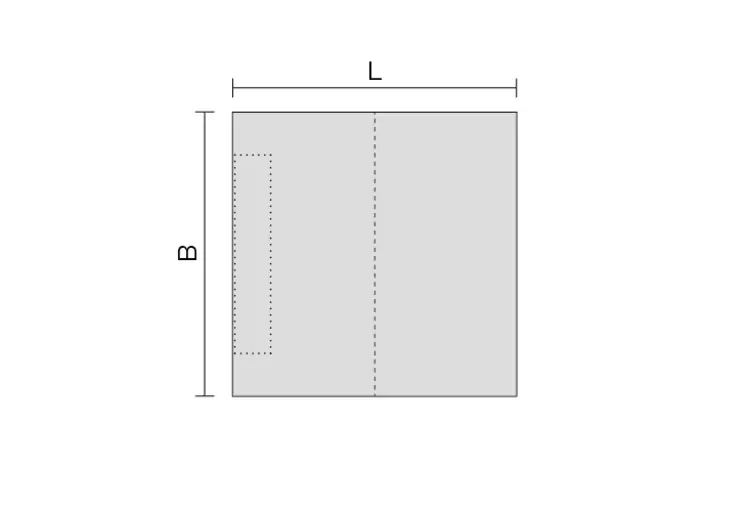

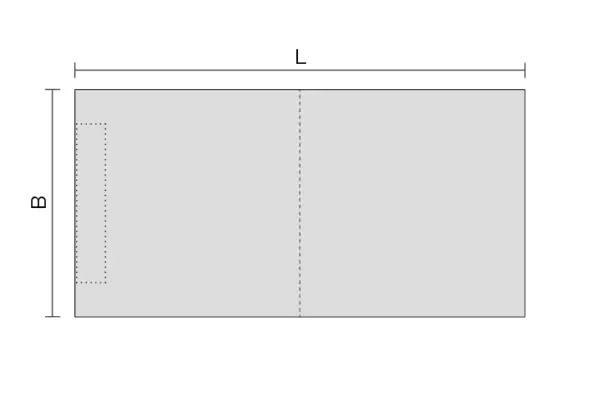

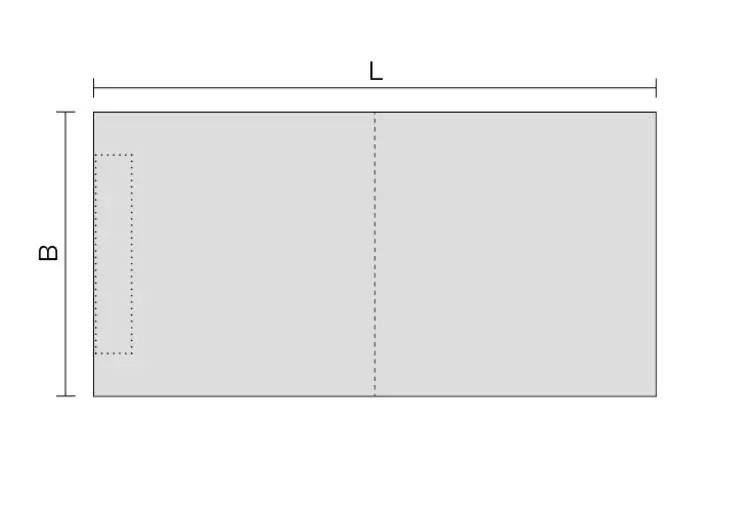

De tilgængelige basisdimensioner:

(afvandingen sker altid på den førstnævnte side)

• 100 x 100 cm - vægmontering
• 122 x 122 cm - vægmontering
• 139,5 x 139,5 cm - vægmontering
• 91,5 x 139,5 cm - vægmontering
• 91,5 x 183 cm - vægmontering
• 96,5 x 193 cm - vægmontering
• 136,5 x 200 cm - vægmontering
• 193 x 96,5 cm - vægmontering
• 100 x 100 cm - centralmontering
• 122 x 122 cm - centralmontering
• 139,5 x 139,5 cm - centralmontering

Se også produktdatablad 8.7 Schlüter-KERDI-LINE.

1. Ved installation af KERDI-LINE-H med horisontalt afløb og lugtspærre monteres først rendebæreren inkl. rendelegemet helt nøjagtigt. Ved plant underlag i passende højde kan der fikseres med tyndlagsmørtel.
2. Udligningslaget (trykstyrke >= 0,3 N/mm²) lægges fagligt korrekt på det bærende underlag. Her er det vigtigt at sørge for, at overkanten af udligningslaget slutter ca. 24 mm under linjeafløbet. Afhængigt af overfladens beskaffenhed kan det ved anvendelse af niveaumørtel anbefales at glatte ud før lægningen af faldelementet. Den respektive producents bearbejdningsanvisninger skal overholdes.

   Bemærk:
   Er der behov for forbedret trinlydsdæmpning, lægges desuden egnet lyddæmpning (f.eks. KERDI-LINE-SR) under udligningslaget og KERDI-LINE-H, og der anbringes passende kantbånd.

3. Ved installation af det vertikale linjeafløb KERDI-LINE-V limes faldelementet direkte på et egnet underlag i den rette højde.
4. Alt efter den valgte dimension af KERDI-LINE tilpasses faldelementet med kniven ved de anbragte markeringer.

   Efterfølgende smøres hele overfladen af faldelementet med tyndlagsmørtel, så det flugter med KERDI-LINE-rendebæreren. Den lille fordybning i den tilstødende faldelement-overflade skubbes sideværts ind under flangen.

5. KERDI-manchetten, som leveres monteret på linjeafløbet, limes på det tilstødende faldelements fladetætning ved hjælp af tætningsklæberen Schlüter-KERDI-COLL-L.
6. Når samlingstætningen er helt afsluttet (se også produktdatabladene 8.1 Schlüter-KERDI og 8.4 Schlüter-KERDI-COLL-L), kan man begynde at lægge fliser efter tyndlagsmetoden. Der er ikke behov for ventetid.
7. Til fliselægningen påføres hydraulisk hærdende tyndlagsmørtel direkte på KERDI-tætningen, hvori fliserne integreres så vidt muligt over hele fladen.

   Bemærk: Til områder, der kræver KERDI-tætninger med et generelt byggetilsynscertifikat (abP) eller CE-overensstemmelse, anvendes udelukkende tyndlagsmørtel, der er testet med KERDI i systemet. Vi informerer gerne om de pågældende klæbertyper på forespørgsel.

8. Andre belægninger, som beklædninger, plastbelægninger eller lign., er som udgangspunkt mulige, men beskrives ikke nærmere her og skal afklares i det enkelte tilfælde. Vores anvendelsesteknikere står gerne til rådighed med anbefalinger.

Faldelementet består af trykstabil, ekspanderet polystyren (EPS). Faldelementet er limet direkte på overfladen med en KERDI-tætning.

Schlüter-KERDI er en tætningsbane af blød polyethylen, som på oversiden er forsynet med et særligt filtvæv til effektiv forankring af fliseklæber og andre belægningsmaterialer.

Materialeegenskaber og anvendelsesområder

Schlüter-KERDI-SHOWER-L i forbindelse med linjeafløbet KERDI-LINE er i overensstemmelse med DIN EN 1253, afløb til bygninger, klassificeret som K3. Der er her tale om overflader, som ikke overkøres af køretøjer, f.eks. vådrum i boliger, plejehjem, hoteller, skoler, in-line vaske- og brusefaciliteter. Uafhængigt af fliseformatet kan gulvfladen belastes af normal persontrafik. Forventes højere belastninger, f.eks. med kørestole, kræves et yderligere lastfordelingslag eller større fliseformater. Anvendeligheden af KERDI-SHOWER-L skal i særlige enkelttilfælde afklares, alt efter de forventede kemiske, mekaniske eller øvrige belastninger.
