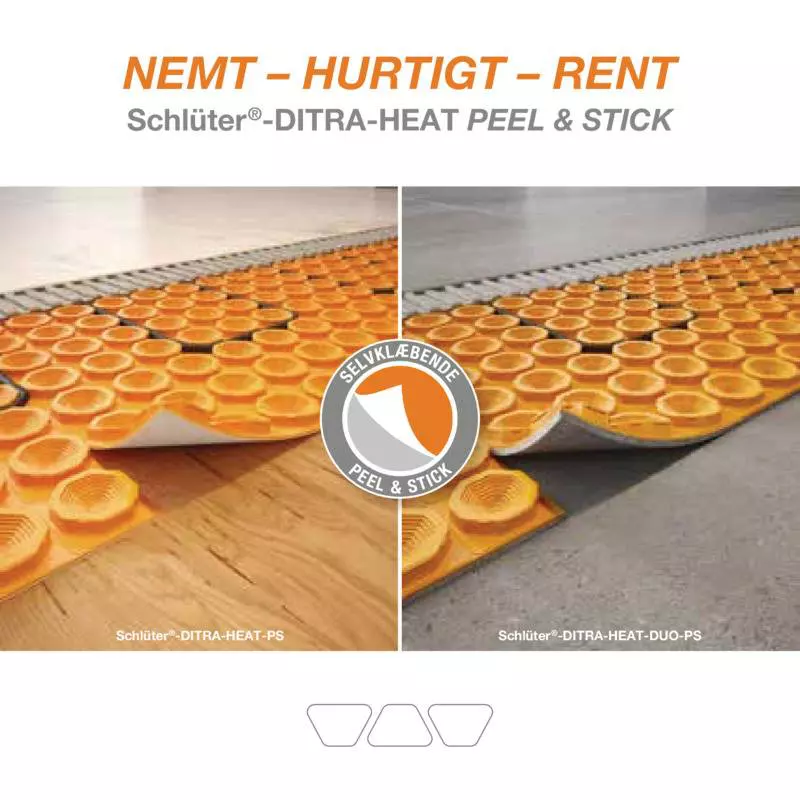

Schlüter-DITRA-HEAT-DUO-PS  Selvklæbende variant af DITRA-HEAT-DUO

Schlüter-DITRA-HEAT-DUO-PS er en polypropylen-bane med en underskåret, nopret struktur og med et pålamineret væv med klæbemiddel på bagsiden. Det er et universelt underlag til flisebelægninger, som danner et isolerings- og damptryksudligningslag, og som også kan anvendes til fastgørelse af elektriske varmekabler af typen Schlüter-DITRA-HEAT-E-HK og DITRA-HEAT-E-CHC.

DITRA-HEAT-DUO-PS er forsynet med et særligt 2 mm tykt væv, som er påført klæbemiddel på undersiden, og som ud over limning på underlaget også bevirker reduceret trinlyd og hurtigere opvarmning.

Anvendelsen af DITRA-HEAT-DUO-PS er kun tilladt i forbindelse med indendørs gulve. Underlag til udlægning af DITRA-HEAT-DUO-PS skal være lige, rene, støvfrie, tørre, glatte, faste og bæreegnede, og må ikke bøje. Ved udlægningen skal beskyttelsesfolien trækkes af DITRA-HEAT-DUO-PS, og banen anbringes på underlaget. Den kan løftes op og positioneres på ny, såfremt der ikke udøves tryk på den. Men så snart der udøves tryk, klæbes banen fast på underlaget ved hjælp af klæbemidlet. Umiddelbart efter klæbningen af måtten kan udlægningen af varmekablerne foretages med en mindsteafstand af 9 cm (hver 3. knop).

Flisebelægningen placeres direkte på DITRA-HEAT-DUO-PS i henhold til gældende regler for tyndlagsmørtelmetoden. Tyndlagsmørtlen forbindes med den underskårne knopstruktur på DITRA-HEAT-DUO-PS-banen.

DITRA-HEAT-DUO-PS er vandtæt og kan anvendes i vådrum, hvis måttens samlinger er tætnede med Schlüter KERDI-KEBA og Schlüter KERDI-COLL-L. DITRA-HEAT-DUO-PS er ikke certificeret i henhold til ETA eller abP. Hvis dette er nødvendigt, anbefaler vi at bruge den originale Schlüter DITRA /-HEAT-DUO, som er forbundet til underlaget med tyndlagsmørtel.

Sammenfatning af funktionerne

a) Isolering

Schlüter-DITRA-HEAT-DUO-PS isolerer belægningen fra underlaget og neutraliserer dermed spændinger mellem underlag og flisebelægning, som opstår som følge af forskellige formforandringer. Spændingsrevner fra underlaget undgås og overføres ikke til flisebelægningen.

b) Tætning

DITRA-HEAT-DUO-PS er en vand-uigennemtrængelig polypropylen-bane med høj vanddamp-diffusionstæthed. DITRA-HEAT-DUO-PS kan anvendes som tætningslag, hvis måttens samlinger og forbindelserne til indbyggede dele og opstigende bygningsdele er omhyggeligt tætnede, forudsat at der ikke er behov for en certificeret samlingstætning.

DITRA-HEAT-DUO-PS beskytter underkonstruktionen imod skader fra indtrængende fugt eller aggressive stoffer.

Bemærk:
Når en samlingstætning med et generelt byggetilsynscertifikat (abP) eller en europæisk godkendelse (ETA = European Technical Assessment) er påkrævet, skal man anvende varianterne fra DITRA-HEAT/-DUO til klæbning med tyndlagsmørtel, som har en tilsvarende godkendelse.

c) Overførsel af belastninger

Fliser, som anbringes på DITRA-HEAT-DUO-PS i gulvområdet, skal være mindst 5 x 5 cm store, og have en tykkelse på mindst 5,5 mm. De DITRA-HEAT-DUO-PS-hulrum, som er fyldt op med tyndlagsmørtel, overfører de mekaniske belastninger, som kan påvirke flisebelægningen, direkte til underlaget. Dermed har de flisebelægninger, som er udlagt på DITRA-HEAT-DUO-PS, en tilsvarende høj modstandsdygtighed over for belastninger.

DITRA-HEAT-DUO-PS kan anvendes ved trafikbelastninger på op til 3 kN/m². Disse omfatter den private og lette erhvervssektor (beboelsesbygninger, kontor- og administrationsarealer, restauranter, hoteller, konferencerum, stations- og hospitalsrum etc.).

Stødbelastninger på keramiske belægninger fra hårde genstande bør undgås i konstruktioner udført med DITRA-HEAT-DUO-PS.

d) Adhæsionsevne

DITRA-HEAT-DUO-PS sørger gennem den særlige klæbefilm på bærevævets bagside for en fremragende vedhæftning til underlaget, og tyndlagsmørtlens mekaniske forankring i den underskårne knopstruktur sikrer god vedhæftning af flisebelægningen. DITRA-HEAT-DUO-PS kan kun anvendes ved indendørs gulve.

e) Termisk adskillelse

DITRA-HEAT-DUO-PS er på bagsiden udstyret med et 2 mm tykt særligt bærevæv, som bevirker en hurtigere opvarmning.

f) Trinlydsdæmpning

Til DITRA-HEAT-DUO-PS er der i monteret tilstand blevet målt et forbedret trinlydsniveau (ΔLW) på 14 dB (iht. DIN EN ISO 10140).

Den faktiske forbedring af den pågældende konstruktion afhænger af de lokale forhold (konstruktionsstruktur) og kan afvige fra denne værdi. Derfor kan de fastsatte testværdier ikke overføres til enhver byggepladssituation.

Underlag til Schlüter-DITRA-HEAT-DUO-PS

Underlag, som DITRA-HEAT-DUO-PS skal udlægges på, skal principielt kontrolleres for egnethed i forhold til f.eks. jævnhed, bæreevne, renhed og forenelighed. Fjern de bestanddele af overfladen, som hæmmer vedhæftning. Inden DITRA-HEAT-DUO-PS udlægges, skal ujævnheder udlignes, eller højde og hældning justeres.

For at sikre en effektiv opvarmning af gulvet skal der installeres varmeisolering, især ved lægning mod jorden eller over uopvarmede rum. For hurtigere opvarmning på uopvarmede støbte underlag anbefaler vi at anvende DITRA-HEAT-DUO-PS.

DITRA-HEAT-DUO-PS kan ikke monteres på komponenter, som er i kontakt med jorden, og som ikke allerede er tætnede imod opstigende fugt eller vandpres. En funktionsegnet horisontal-spærre er tvingende nødvendig.

Beton

Beton gennemgår med tiden en formforandring via indskrumpning (svind). Ved beton og spændingsbeton kan der ydermere opstå spændinger via afbøjning.

Ved anvendelse af DITRA-HEAT-DUO-PS absorberes de opståede spændinger mellem betonen og flisebelægningen, således at fliserne kan lægges cirka 28 dage efter, at betonen er lagt.

Cementafretningslag

Cementafretningslag skal være hærdet i mindst 28 dage i henhold til gældende regler og skal have en restfugtighed på under 2 CM-%, inden fliserne udlægges.

Især flydende afretningslag og opvarmningsafretningslag har dog en tendens til at deformeres og revne senere, f.eks. på grund af belastninger og temperaturændringer. Ved anvendelse af DITRA-HEAT-DUO-PS kan fliserne lægges på friske cementafretningslag, så snart de har en tilstrækkelig tør overflade (dette er tilfældet ved et standard-cementafretningslag efter 3-5 dages god ventilation).

Ved eventuel senere optrædende revnedannelser og deformationer i afretningslaget neutraliseres disse via DITRA-HEAT-DUO-PS og overføres ikke til flisebelægningen.

Calciumsulfat-afretningslag

Ved et calciumsulfat-afretningslag (anhydrit-afretningslag) må der efter gældende regler maksimalt være 0,5 CM-% restfugtighed. Ved anvendelse af DITRA-HEAT-DUO-PS kan flisebelægning allerede anbringes ved en restfugtighed på under 2 CM-%.

Om nødvendigt skal afretningslagets overflade behandles i henhold til faglige forskrifter samt producentens specifikationer (slibes, grundes). Efterfølgende kan DITRA-HEAT-DUO-PS påklæbes den forbehandlede afretningsoverflade. Afretningslaget beskyttes af DITRA-HEAT-DUO-PS imod fugtindtrængning på overfladen. Calciumsulfat-afretningslag er følsomme over for fugt, og derfor skal afretningslaget beskyttes mod yderligere fugtindtrængning, som f.eks. indtrængning af fugt bagfra.

Opvarmningsafretningslag

DITRA-HEAT-DUO-PS kan på grund af de termiske adskillelsesegenskaber ikke anbefales til opvarmningsafretningslag.

Kunststofbelægninger og overfladebehandlinger

Overfladerne skal principielt være bæredygtige og være af en sådan beskaffenhed eller være forbehandlet på en sådan måde, at klæbemidlet på bagsiden af DITRA-HEAT-PS-DUO-bærevævet kan klæbe derpå. Forinden skal klæbemidlets forenelighed med underlaget afprøves. DITRA-HEAT-DUO-PS må kun anvendes på gulvbelægninger, som er frie for opløsningsmidler, blødgørere og olie.

Spån- og kompressionsplader

Disse materialer er særligt tilbøjelige til at deformeres, når de udsættes for fugt (eller kraftige udsving i luftfugtigheden). Derfor bør der anvendes spån- eller kompressionsplader, som er imprægneret mod fugt.

Pladerne kan som udgangspunkt anvendes som underlag ved indendørs gulve. Pladernes tykkelse skal vælges således, at de i forbindelse med en egnet bærekonstruktion er tilstrækkeligt formstabile.

Fastgørelsen skal sikres gennem sammenskruning i passende korte afstande. Enderne skal fremstilles med not- og ferforbindelse og skal være fuldstændig tætnede. Ved tilgrænsende byggekomponenter skal 10 mm afstand for kantfugerne overholdes. DITRA-HEAT-DUO-PS neutraliserer de spændinger, der optræder ved flisebelægningen, og forhindrer tillige indtrængning af fugt.

Plankegulve

Ved tilstrækkeligt bæredygtige, sammenskruede plankegulve med not- og ferforbindelse er direkte udlægning af keramiske belægninger principielt mulig. Her har det dog vist sig at være en god løsning at anvende et ekstra lag spån- eller kompressionsplader. Før lægning af DITRA-HEAT-DUO-PS skal træunderlaget have et afbalanceret fugtindhold. Forinden skal ujævne gulve udlignes via egnede udligningsforanstaltninger.

1. Underlag, som DITRA-HEAT-DUO-PS skal udlægges på, skal principielt kontrolleres for egnethed i forhold til f.eks. jævnhed, bæreevne, renhed og forenelighed. Fjern de bestanddele af overfladen, som hæmmer vedhæftning. Inden udlægningen skal ujævnheder udlignes, eller højde og hældning justeres.

2. Underlaget skal være støvfrit og bør derfor støvsuges grundigt før udlægningen.

   Bemærk:
   Grunding af underlaget er ikke obligatorisk, men hvis det skønnes nødvendigt, kan forbehandlingen udføres med en gængs dispersionsgrunder.

3. Isoleringsmåtten DITRA-HEAT-DUO-PS skæres til i den ønskede størrelse og lægges ud. Efterfølgende fjernes beskyttelsesfolien på bagsiden fra det selvklæbende væv, og måtten trykkes ved hjælp af et glittebræt eller en trykrulle (-valse) fuldfladet på underlaget.

   Bemærk:
   Ved udlægning af rullemateriale anbefales det at justere DITRA-HEAT-DUO-PS præcist ved udlægning og at lægge den stramt ned med et let træk. Det er muligt at foretage små korrektioner, inden du trykker isoleringsmåtten fast. Easycut-skæregitteret reducerer måttens genskabelseskræfter til et minimum.

4. For at undgå at den udlagte DITRA-HEAT-DUO-PS beskadiges eller løsner sig fra underlaget anbefales det at beskytte den mod mekaniske overbelastninger f.eks. ved at lægge gangbrædder (først og fremmest i færdselszoner til materialetransport).

   Forarbejdning af elektriske komponenter fra Schlüter-DITRA-HEAT-E (se datablad 6.6)

   Den elektriske installation må kun foretages af en autoriseret elinstallatør (EN 60335-1).

5. Umiddelbart efter at isoleringsmåtten DITRA-HEAT-DUO-PS er limet fast, kan varmekablerne udlægges ved hjælp af et glittebræt eller en trykrulle. Der skal være en passende fordybning i området for den svejsede kabelende.
6. Gulvsensorerne anbringes direkte i den nylagte isoleringsmåtte DITRA-HEAT-DUO-PS. Da gulvsensoren er indlejret direkte i tyndlagsmørtlen og ikke kan udskiftes, skal der tilvejebringes en reservesensor ved installationen (der følger en ekstra sensor med regulatoren som reservesensor). Sensorerne skal anbringes i midten mellem to varmekabelsløjfer.

Bemærk: Før sensorerne indlejres med tyndlagsmørtel, skal modstandsværdierne måles, f.eks. med kabeltesteren DITRA-HEAT-E-CT, og sammenlignes med de værdier, der er angivet i styringsvejledningen.

For yderligere oplysninger om installation og justering af de elektriske komponenter fra Schlüter-DITRA-HEAT-E-serien henvises til de respektive medfølgende vejledninger eller datablad 6.6 Schlüter-DITRA-HEAT-E.

Tætning med Schlüter-DITRA-HEAT-DUO-PS

DITRA-HEAT-DUO-PS kan anvendes som tætningslag, hvis måttens samlinger og forbindelserne til indbyggede dele og opstigende bygningsdele er omhyggeligt tætnede, forudsat at der ikke er behov for en certificeret samlingstætning.

Når et generelt byggetilsynscertifikat (abP) eller en europæisk godkendelse (ETA = European Technical Assessment) er påkrævet, anvendes varianterne fra DITRA-HEAT/-DUO til klæbning med tyndlagsmørtel, som har en tilsvarende godkendelse.

DITRA-HEAT-DUO-PS beskytter det udlagte underlag imod beskadigelse forårsaget af indtrængende fugt og aggressive stoffer. Til tætning af ender skal tætningslimen Schlüter-KERDI-COLL-L over endefugerne spartles, og tætningsbåndet Schlüter-KERDI-KEBA indlejres i en mindstebredde på 12,5 cm over enderne. Til tætning af gulv-/vægtilslutninger limes KERDI-KEBA ved gulvet på DITRA-HEAT-DUO-PS og ved vægområdet direkte på underlaget i tilsvarende bredde. Overdækningen af tætningsbåndene skal være mindst 5 cm. Også tilslutninger ved faststående monteringsdele som f.eks. dør- og vindueselementer af metal, træ eller kunststof kan fremstilles funktionelt korrekt med KERDI-KEBA. Hertil påføres først Schlüter-KERDI-FIX på monteringsdelenes klæbeflader. Restbredden klæbes fuldfladet med KERDI-COLL-L på DITRA-HEAT-DUO-PS.

KERDI-FIX´s egnethed til monteringsdelenes materiale skal afprøves. Ved tilstedeværende bevægelsesfuger eller bygningsskillefuger skal DITRA-HEAT-DUO-PS adskilles og overklæbes med Schlüter-KERDI-FLEX ved endesamlingerne. Varmekabler må ikke føres over strækfuger og skinfuger.

KERDI-FLEX skal ligeledes anvendes ved fleksible kantender. Alternativt kan man her også anvende KERDI-KEBA, når der laves en tilsvarende løkke.

DITRA-HEAT-DUO-PS er en folie af polypropylen med en underskåret nopret struktur og Easycut-skæregitter. Det bærevæv, som er påført på bagsiden, er forsynet med en speciel termoplastisk, ikke-vandopløselig klæbefilm uden opløsningsmidler. Den højde, som er målt over knopstrukturen, er ca. 7,6 mm.

Hverken polypropylen eller klæbefilm er langsigtet UV-stabile, derfor skal man undgå et vedvarende, intensivt og direkte sollys under opbevaring og forarbejdning. Det anbefalede forarbejdningstidsrum for DITRA-HEAT-DUO-PS er 18 måneder ved en tør og frostfri (5-30°C) opbevaring.

DITRA-HEAT-DUO-PS skal forarbejdes ved omgivelsestemperaturer på 5-30°C.

Materialeegenskaber og anvendelsesområder

DITRA-HEAT-DUO-PS er uforgængelig, vandtæt, strækbar og skaber revnebroer. Derudover er polypropylen-folien yderst modstandsdygtig over for påvirkninger fra vandopløsningsmidler, salte, syrer og baser samt over for mange organiske opløsningsmidler, alkoholer og olier. Klæbefilmen er ikke-vandopløselig og klæber permanent på underlag, som er frie for opløsningsmidler, blødgørere og olie.

Under angivelse af den forventede koncentration, temperatur og indvirkningstid skal modstandsdygtigheden over for specielle objektspecifikke belastninger afprøves særskilt. Vanddamp-diffusionstætheden er høj. DITRA-HEAT-DUO-PS med klæbemidlet på bagsiden er fysiologisk uskadeligt. Både beskyttelsesfolien af polyetylen på bagsiden samt emballagematerialet kan genanvendes fuldstændigt.

Anvendeligheden i forbindelse med kemiske eller mekaniske belastninger skal afklares i hvert enkelt tilfælde. Nedenfor følger blot nogle generelle anvisninger.

Ved belægninger, der er udlagt på DITRA-HEAT-DUO-PS, kan det systembetinget forekomme, at der opstår en vis hul lyd, når man går på underlaget med hårde skosåler, eller når der bankes på underlaget med en hård genstand.

Anvendelsen af DITRA-HEAT-DUO-PS er kun tilladt i forbindelse med indendørs gulve.
