Schlüter-DITRA-HEAT-E-HK  Elektrisk varmekabel til DITRA-HEAT-E-systemet

Det elektriske varmekabel Schlüter-DITRA-HEAT-E-HK lægges i Schlüter-DITRA-HEAT-isoleringsmåtten og kan anvendes både i gulve og vægge. Føres i længder fra 4 til 244 meter. Da vores systemer er certificerede som tætning, er varmekablet også tilladt i vådrum.

Datablad
Produktfoto DITRA-HEAT-E-HK 1©Schlüter-Systems KG
Produktfoto DITRA-HEAT-E-HK 2©Schlüter-Systems KG
Produktfoto DITRA-HEAT-E-HK 3©Schlüter-Systems KG
zoom_out_map search
Produktfoto DITRA-HEAT-E-HK 1
Produktfoto DITRA-HEAT-E-HK 2
Produktfoto DITRA-HEAT-E-HK 3










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Generelle produktinformationer

Schlüter-DITRA-HEAT-E-HK er et varmekabel med en effekt på 12,5 W/m til udlægning i isoleringsbanerne DITRA-HEAT /DITRA-HEAT-DUO eller DITRA-HEAT-PS /DITRA-HEAT-DUO-PS.

Varmekablerne i systemet DITRA-HEAT-E må kun anvendes sammen med DITRA-HEAT-E-regulatorerne.

Bemærk: Varmekabler må ikke afkortes. Vær ved valg af varmekabel opmærksom på, at det opvarmede areal i m² i tabellen ikke angiver rumstørrelsen. For at kunne beregne det opvarmede areal skal ikke-opvarmede zoner, som f.eks. randzoner og opstillingsarealer, fratrækkes rumstørrelsen.

Ved lægning af fjernsensorer direkte i Schlüter-DITRA-HEAT-isoleringsmåtten skal den medfølgende reservekøler også installeres dér.

Overgangen mellem varmekablet og tilslutningsledningen (muffe) er mærket med et påtryk og en mærkat "Overgang/Connection". Denne koldleder (4 m) skal anbringes direkte i en tilslutningsdåse eller føres hen til regulatoren. Koldlederen må forkortes op til maks. 1,00 m før muffen.

Den elektriske installation må kun udføres af en autoriseret elektriker (EN 60335-1). Dette varmekabel skal udstyres med en komplet polet adskillelsesanordning fra nettet med mindst 3 mm åbningsbredde pr. pol. Som beskyttelse mod indirekte berøring skal der være installeret en RCD-afbryder (FI-relæ), som slår fra ved en fejlstrøm på IΔN ≤ 30 mA.

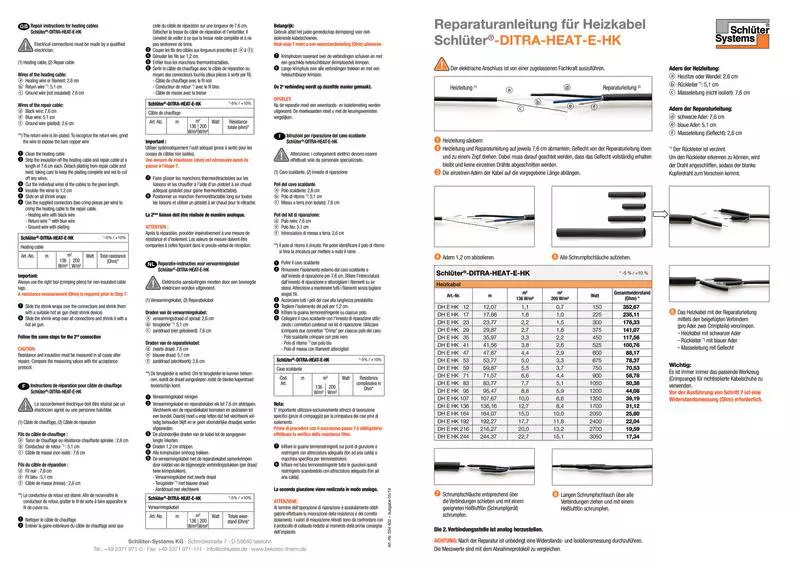

Yderligere informationer til installation af varmekablerne samt installation og justering af regulatoren kan ses i vejledningen, som er vedlagt varmekablet eller regulatoren.

Placering af gulvsensoren

Variant A: Gulvsensorerne placeres direkte i den nylagte afkoblingsmåtte DITRA-HEAT. Da gulvsensoren indlejres direkte i tyndlagsmørtlen og ikke kan udskiftes, skal der sørges for en reservesensor ved installationen (der medfølger en ekstra sensor som reservesensor med regulatoren). Sensorerne skal anbringes i midten mellem to varmekabelsløjfer.

Variant B: Termostatens gulvsensor placeres i beskyttelsesrøret med sensorhylster, direkte i jorden under afkoblingsmåtten DITRA-HEAT. Afkoblingsmåtten DITRA-HEAT skal udelades i sensorhylsterets område. Sensoren føres gennem beskyttelsesrøret; efterfølgende skubbes hylsteret over (beskyttelsesrør og sensorhylster kan fås som monteringssæt under varenummer: DH EZ S1).

For at garantere en optimal temperaturovergang fra fladen, der skal opvarmes, til sensoren, må der ikke befinde sig noget isolerende materiale (f.eks. DITRA-HEAT-DUO) mellem sensorhylster og DITRA-HEAT. I dette tilfælde skal isoleringen i sensorhylsterets område udelades.

Bemærk: Før sensorerne indlejres med tyndlagsmørtel, skal modstandsværdierne måles, f.eks. med kabeltesteren DITRA-HEAT-E-CT, og sammenlignes med de værdier, der er angivet i styringsvejledningen.

  1. Underlaget skal være fri for bestanddele, som nedsætter klæbeevnen, og være fast og jævnt. Eventuelle udligningsforanstaltninger skal gennemføres inden anbringelse af DITRA-HEAT.
  2. Valget af det klæbemiddel, der skal anvendes til DITRA-HEAT, afhænger af underlagets type.

    Klæbemidlet skal hæfte på underlaget og fæstnes mekanisk i bærevævet på DITRA-HEAT. Ved de fleste underlag kan der anvendes hydraulisk hærdende tyndlagsmørtel. Til dette formål er det fordelagtigt at justere tyndlagsmørtlen til en flydende konsistens. Det skal kontrolleres, om materialerne er forenelige med hinanden. Ved anvendelse af belægningsmaterialer med en sidelængde ≥ 30 cm anbefaler vi en hurtigt hærdende fliselim med krystallinsk vandbinding til hurtig styrkeudvikling og tørring af mørtlen.

  3. Der påføres en egnet tyndlagsmørtel på underlaget med en tandspartel (6 x 6 mm). For at opnå en bedre starthæfteevne ved limning i vægge anbefaler vi at påføre et kontaktlag på bagsiden af DITRA-HEAT.
  4. DITRA-HEAT, der forinden er skåret til, indlejres over hele overfladen sammen med bærevævet i det påførte klæbemiddel og presses straks ind i klæbemidlet ved hjælp af et rivebræt eller en trykrulle, idet der arbejdes i én retning. Der skal tages hensyn til bearbejdningstiden. Ved anbringelse af rullemateriale anbefales det at justere DITRA-HEAT præcist ved udlægning, og at lægge det stramt ned med let træk.

    Easycut-skæregitteret reducerer genskabelseskræfter til et minimum. Til brug i vægge anbefales måttemateriale for bedre håndtering. Måtter eller baner lægges ende mod ende.

  5. For at undgå at det anbragte DITRA-HEAT beskadiges eller løsner sig fra underlaget, anbefales det at beskytte det mod mekaniske overbelastninger ved at lægge gangbrædder (først og fremmest i færdselszoner til materialetransport).

Udlægning af varmekabler

    1. Ved forarbejdning i gulvområdet kan varmekablerne lægges ved hjælp af et rivebræt eller en trykrulle, umiddelbart efter limning af afkoblingsmåtten DITRA-HEAT.
      Ved forarbejdning i vægområdet sker udlægningen af varmekablerne, efter at der er opnået en tilstrækkeligt klæbende binding.
      Varmekabler må ikke berøre eller krydse hinanden.
    2. Der skal være en passende fordybning i området for den svejsede kabelende.
      Bemærk: Med kabeltesteren DITRA-HEAT-E-CT kan der gennemføres kontinuerlig måling af modstanden i de elektriske varmekabler DITRA-HEAT-E-HK i hele installationsfasen. I tilfælde af en beskadigelse under forarbejdningen, udsendes der et akustisk signal.
  1. I gulvområdet:
    Knopafstanden på afkoblingsmåtten er 3 cm. Udlægningsafstanden i gulvområdet er
  • 9 cm (for hver tredje knop, svarende til 136 W/m²)
    og må ikke være tættere.
    Valg af kortere afstand i lige netop gulvområdet kan føre til overophedning og skader på byggematerialer.
    Under udlægningen skal man være opmærksom på, at varmekablerne så vidt muligt ikke betrædes direkte.
  1. I vægområdet:
    Udlægningsafstanden i vægområdet kan alt efter den tilgængelige flade, den ønskede overfladetemperatur og den påkrævede varmeeffekt vælges til
  • 6 cm (for hver anden knop, svarende til 200 W/m²) eller
  • 9 cm (for hver tredje knop, svarende til 136 W/m²)
    .
  1. Overgangen fra varmekablet til tilslutningsledningen (muffe) er markeret med påtryk som vist. Desuden er muffen forsynet med en mærkat "overgang/connection". I tilslutningsledningens videre forløb er påtrykt "KOLD/COLD" . Denne koldleder (4 m) skal anbringes direkte i en tilslutningsdåse eller føres hen til regulatoren. Koldlederen må forkortes op til maks. 1,00 m før muffen. Afkortning af varmelederen er ikke tilladt.
  2. Efter udlægning og kontrol af varmekablet iht. monteringsvejledningen for DITRA-HEAT-E kan fliserne lægges ved hjælp af tyndlagsmetoden med en tyndlagsmørtel, der er tilpasset kravene til belægningen. Vi råder til i én arbejdsgang både at udspartle afkoblingsmåttens fordybninger med murskeens glatte side (varmekabler og muffer skal være fuldstændig omsluttet af fliselim) og påføre tyndlagsmørtlen med murskeens takkede side ved udlægning af fliserne. Spartlens tanddybde skal være tilpasset til den fuldfladede indlejring i tyndlagsmørtlen. Bearbejdningstiden for tyndlagsmørtlen skal overholdes.
  3. Ved udvidelsesfuger som feltbegrænsnings-, kant- og forbindelsesfuger skal de relevante anvisninger i dette datablad overholdes.

Bemærk: Tyndlagsmørtlen, som bruges i forbindelse med DITRA-HEAT, og belægningsmaterialet skal egne sig til det enkelte indsatsområde og opfylde de nødvendige krav. Førstegangsopvarmning af DITRA-HEAT-E må tidligst finde sted 7 dage efter færdiggørelse af belægningskonstruktionen.

Bemærkning til installation af DITRA-HEAT i vægge:

For bedre markering af det tempererede vægområde (så der ikke utilsigtet bores i varmekablet) anbefaler vi at fremhæve området visuelt ved hjælp af Schlüter-profiler, f.eks. RONDEC, QUADEC eller DESIGNLINE (se detaljer ovenfor).

Ved opvarmede vægflader ≥ 3 m skal væg- eller forbindelsesfuger udføres elastisk på grund af varmebetinget længdeændring.

Regulator:

Varmekablerne i systemet DITRA-HEAT må kun drives med en DITRA-HEAT-E regulator.

DITRA-HEAT-E-HK er et VDE-testet varmekabel, som styres/anvendes med en netspænding på 230 V. Varmekablet er vandtæt (kapslingsklasse IP 67) og godkendt til anvendelse i vådrum. DITRA-HEAT-E-HK leveres i forskellige længder. Afhængigt af læggeafstanden er det muligt at opnå en varmeeffekt på 136 W/m² eller 200 W/m².

Materialeegenskaber og anvendelsesområder

Anvendelse af DITRA-HEAT-E er kun tilladt indendørs.
