Schlüter-KERDI-LINE-TF  Fliserende med ramme af rustfrit stål

Schlüter-KERDI-LINE er et lineært afløbssystem, bestående af flere dele, til konstruktion af gulvplane brusekabiner med keramiske fliser, natursten eller belægninger. Det består af et termoformet rendelegeme af rustfrit stål samt afdækninger/rammekonstruktioner, der kan vælges frit. De kan tilpasses trinløst til de forskellige gulvbelægningers tykkelse med den medfølgende monteringshjælp. KERDI-LINE egner sig universelt til central installering i en gulvflade eller i vægområdet.

Rammekonstruktionen fås i 3 udgaver:

• Som profilramme med en 10 mm bred, børstet, højglanspoleret eller pulverlakeret synlig flade
• Som konturramme med elegante designafdækninger
• Som TF-ramme med minimalt synsfelt og optimal kantbeskyttelse.

Schlüter-KERDI-LINE-H med vandret afløb har en integreret vandlås og et afløbshus.

Højde på rendebærere: DN 40 (40 mm) = 78 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-H 50 G2 med vandret, fremadrettet afløb er udstyret med en integreret vandlås og har i henhold til DIN EN 1253 en afløbseffekt ≥ 0,8 l/s ved en opstemningshøjde på 2 cm samt en vandhøjde i vandlåsen på 50 mm.

Højde på rendebærer: DN 50 (50 mm) = 120 mm

Schlüter-KERDI-LINE-F med vandret afløb fremadrettet har en integreret vandlås i afløbshuset.

Højde på rendebærere: DN 40 (40 mm) = 60 mm DN 50 (50 mm) = 97 mm

Schlüter-KERDI-LINE-V, -VS og-KERDI-LINE-VOS til lodret afvanding gennem f.eks. etageadskillelsen tilbydes i forskellige versioner. KERDI-LINE-V har en vandlås monteret i afløbshuset. KERDI-LINE-VS og KERDI-LINE-VOS leveres med en PP-vandlås – også med afløb uden for midten til KERDI-LINE-VOS.

Højde på rendebærer: DN 50 (50 mm) = 24 mm

Schlüter-KERDI-LINE-V 50 G2 til lodret afvanding er udstyret med en integreret vandlås og har iht. DIN EN 1253 en afløbseffekt ≥ 1,0 l/s ved en opstemningshøjde på 2 cm samt en vandhøjde i vandlåsen på 50 mm.

Højde på rendebærer: DN 50 (50 mm) = 48 mm

Alle de anførte afvandingssystemer leveres også til konturramme med designafdækninger samt til profilramme og TF-ramme!

Ved KERDI-LINE-H 50 og KERDI-LINE-H 40 lægges rendelegemet i en egnet rendebærer af polystyren for at sikre enkel og hurtig montering. Ved KERDI-LINE-V, KERDI-LINE-H 50 G2 og KERDI-LINE-F er rendelegeme og rendebærer fast forbundet med hinanden.

På rendelegemets omløbende klæbeflange er en manchet fra KERDI-tætningssystemet klæbet fast fra fabrikkens side. Den fungerer som sikker tilslutning af renden til samlingstætningen både i gulvområdet og på lodrette vægge. I forbindelse med tætningssystemerne Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT, Schlüter-KERDI-BOARD og de tilhørende systemtætningsklæbere Schlüter-KERDI-COLL-L eller Schlüter-KERDI-FIX dannes godkendte samlingstætninger med linjeafvanding.

KERDI-LINE er en systemkomponent, som er i overensstemmelse med den tyske tætningsstandard DIN 18534. I forbindelse med de ovennævnte Schlüter-systemer har den en generel byggetilladelse (abP = allgemeines bauaufsichtliches Prüfzeugnis). Fugtighedsbelastningsklasserne i overensstemmelse med abP kan findes i de tilhørende datablade. KERDI-LINE er en komponent i et system med europæisk godkendelse (ETA = European Technical Assessment) i overensstemmelse med ETAG 022 (tætning af forbindelsessteder). Ovennævnte Schlüter-produkter, som er afprøvet med KERDI-LINE, er godkendte CE-mærkede produkter.

Bemærk: Schlüter-KERDI-LINE og rammekonstruktionerne skal monteres med cementholdige fliseklæbere. Brug af eddikevædet silikone på render, rammer og riste er ikke tilladt.

De synlige overflader af profilrammen og afdækningerne – i lukket eller stanset udgave – består af børstet, højglanspoleret rustfrit stål eller af pulverlakeret rustfrit stål. Til profilrammen leveres også en fliserende til TF-rammen. Endvidere tilbydes en rammefri, højdeuafhængig belægningsholder (KERDI-LINE-D).

Bemærk: Før anvendelse af TF-rammen skal det kontrolleres, at rendelegemet har den rigtige afstand til væggen.

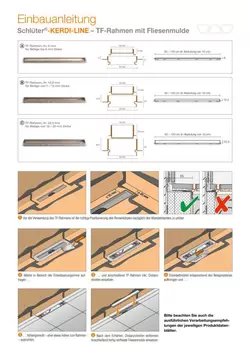

Montering ved lodret sidevæg

1. KERDI-manchetten og de indvendige Schlüter-KERDI-KERECK-hjørner skal klæbes helt fast med KERDI-COLL-L.
2. Derefter påføres tyndlagsmørtel i området omkring afvandingsrenden.
3. TF-rammerne er forsynet med en fast højde afhængigt af udførelsen og indlejres i mørtelunderlaget med fliseflangen.
4. Påfør tyndlagsmørtel i henhold til belægningsmaterialet, og ret belægningen til i højden, så den flugter eller snarere står lidt højere i forhold til rammen.
5. Efter hærdning fjernes afstandsbanerne.
6. Derefter kan den færdige flisebelagte fliserende anbringes.

Bemærk: Brug af eddikebaseret silikone på render, rammer og riste er ikke tilladt.

Rendelegemerne med en længde på op til 120 cm består af termoformet rustfrit stål V4A (materiale-nr. 1.4404 = AISI 316L). Fra en længde på 130 cm fremstilles rendelegemerne af kantet, svejset og derefter bejdset rustfrit stål V4A (materiale-nr. 1.4404 = AISI 316L). Rendelegemerne er forsynet med en klæbeflange med forhåndsmonteret KERDI-manchet fra fabrikken. Det er en tætningsbane af blød polyethylen. Den er forsynet med et specielt vliesvæv på begge sider.

Afløbshusene fremstilles af ekstra slagfast polypropylen (PP) eller acrylnitril-butadien-styren (ABS). Vandlåsen består af fiberforstærket polypropylen (PP). Rustfri stålrammer og afdækningsrist kan leveres i følgende materialeudførelser: V4A-materiale-nr. 1.4404 = AISI 316L. Profilrammernes og afdækningernes overflader:

• EB = børstet rustfrit stål
• EP = rustfrit stål, højglanspoleret
• EC = rustfrit stål, pulverlakeret

Rendebæreren består af trykstabilt, ekspanderet polystyren (EPS).

Materialeegenskaber og anvendelsesområder

Rendelegemerne, rammerne samt afdækningerne er testet og certificeret i henhold til DIN EN 1253 og klassificeret som K3. Der er her tale om overflader, som ikke overkøres af køretøjer, f.eks. vådrum i boliger, plejehjem, hoteller, skoler, in-line vaske- og brusefaciliteter.

Rendelegemerne, rammerne og afdækningerne er kørestolsegnede.

KERDI-LINE af rustfrit V4A-stål, børstet (materiale-nr. 1.4404 = AISI 316L), er særlig velegnet, når der forventes høje mekaniske eller kemiske belastninger. Selv rustfrit stål af kvalitet 1.4404 er ikke modstandsdygtigt over for alle typer kemisk påvirkning. Denne type rustfrit stål er f.eks. ikke egnet til belastning med salt- eller flussyre samt til belastning med visse klor- og brinekoncentrationer. Dette gælder også i nogle tilfælde for saltvands-/havvandssvømmebassiner. Det planlagte gulvafløbssystems anvendelighed skal afklares i særlige tilfælde afhængigt af den forventede kemiske, mekaniske eller øvrige belastning. Aggressive rengøringsmidler må ikke anvendes.

KERDI-LINE-TF øger anvendeligheden til erhvervsprojekter, som f.eks. hoteller, hvor fliserenden regelmæssigt fjernes.

Profilrammen og egnede afdækninger A, B og C af rustfrit stål tilbydes også med strukturbelagte overflader. Der er her tale om overflader med naturkarakter. Det rustfri stål er forbehandlet og belagt med en polyuretan-pulverlak. Belægningen bevarer farven og er UV- og vejrbestandig. Synlige kanter skal beskyttes mod slibende eller ridsende belastning.
