Schlüter-KERDI-LINE-VARIO-H  Afløbssystem til lineære brusekabiner i gulvhøjde

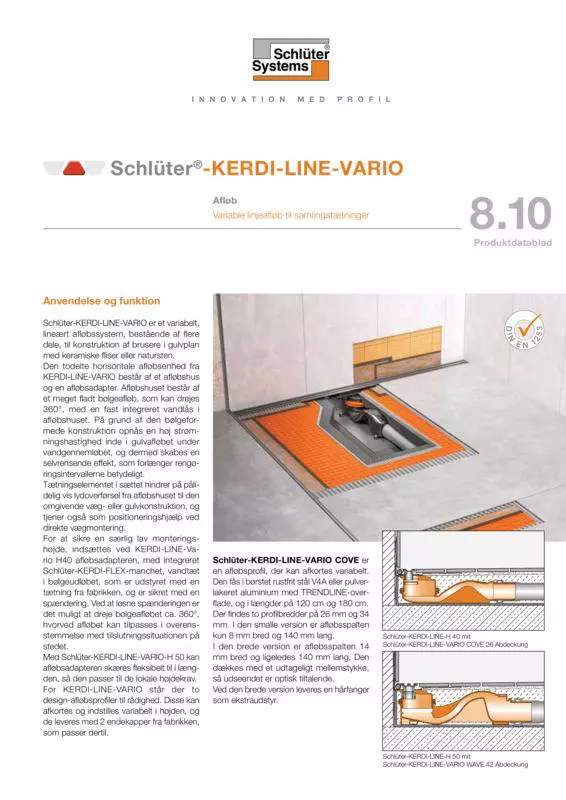

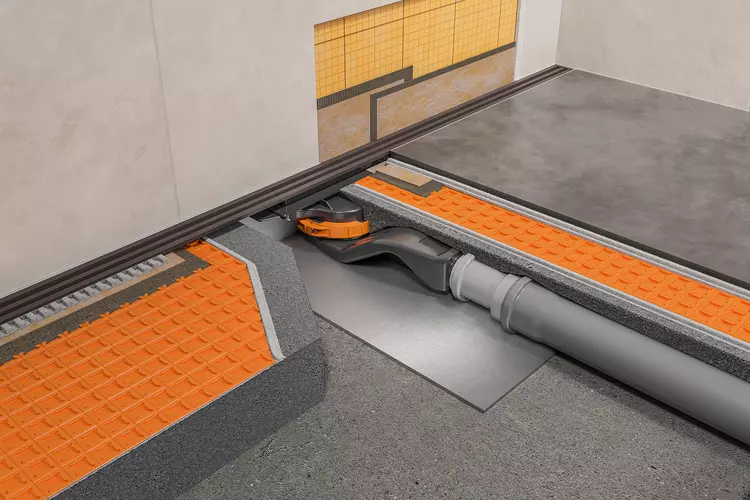

Schlüter-KERDI-LINE-VARIO er et variabelt, lineært afløbssystem bestående af flere dele til konstruktion af brusere i gulvplan med keramiske fliser eller natursten.

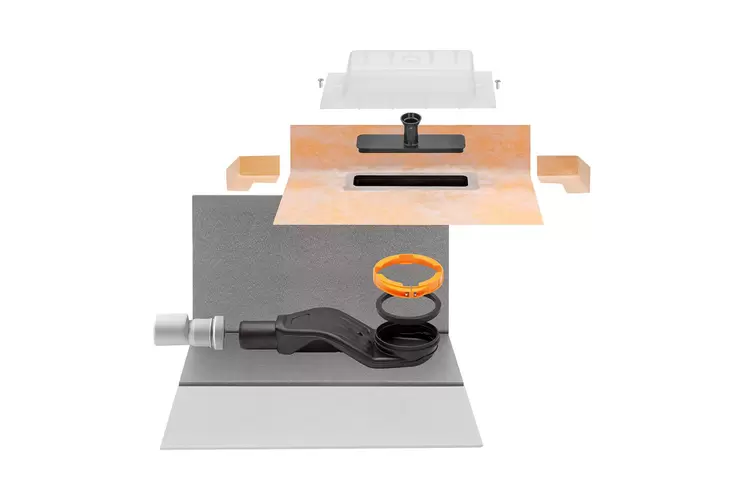

Den todelte horisontale afløbsenhed fra KERDI-LINE-VARIO er sammensat af et afløbshus og en afløbsadapter. Afløbshuset består af et meget fladt bølgeafløb, som kan drejes 360°, med en fast integreret vandlås i afløbshuset. På grund af den bølgeformede konstruktion opnås en høj strømningshastighed inden i gulvafløbet under vandgennemløbet, hvilket bevirker en selvrensende effekt, som forlænger rengøringsintervallerne betydeligt.

Lydisoleringselementet i sættet hindrer pålideligt lydoverførsel fra afløbshuset til den omgivende væg- eller gulvkonstruktion og fungerer herudover som positioneringshjælp ved direkte vægmontering.

For at sikre en ekstra lav monteringshøjde indsættes KERDI-LINE-VARIO-H40-afløbsadapteren med integreret Schlüter-KERDI-FLEX-manchet vandtæt i bølgeafløbet, som fra fabrikkens side er udstyret med en tætning og sikret med en spændering. Ved at løsne spænderingen er det muligt at dreje bølgeafløbet ca. 360°, hvorved afløbet kan tilpasses enhver tilslutningssituation på stedet.

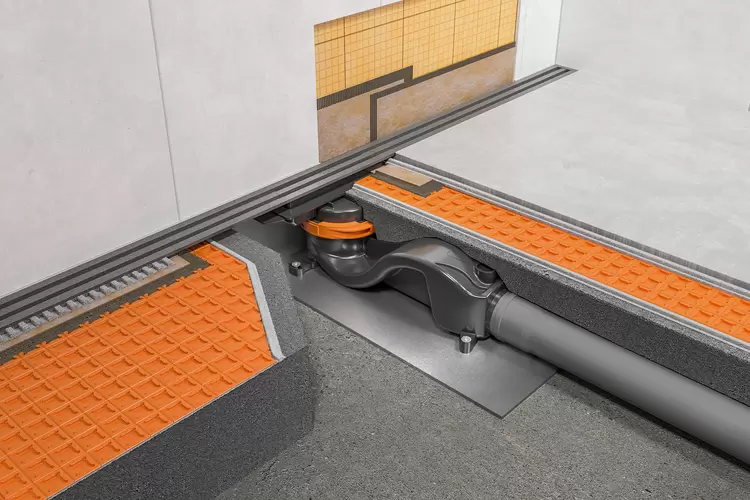

Med KERDI-LINE-VARIO-H50 kan afløbsadapteren skæres fleksibelt til i længden, svarende til de lokale højdekrav.

Til KERDI-LINE-VARIO findes to design-afløbsprofiler. Disse kan afkortes og højdejusteres individuelt og leveres fra fabrikken med to matchende endekapper.

Schlüter-KERDI-LINE-VARIO-COVE er en hulkel-afløbsprofil, der kan afkortes variabelt. Den fås i børstet rustfrit V4A-stål eller pulverlakeret aluminium med TRENDLINE-overflade og i længder på 120 cm og 180 cm.

Der findes to profilbredder på hhv. 26 mm og 34 mm. I den smalle version er afløbsspalten kun 8 mm bred og 140 mm lang.

I den brede version er afløbsspalten 14 mm bred og ligeledes 140 mm lang. Den dækkes med et udtageligt mellemstykke, som giver den et smukt udseende.

Ved den brede version leveres en hårfanger som ekstraudstyr.

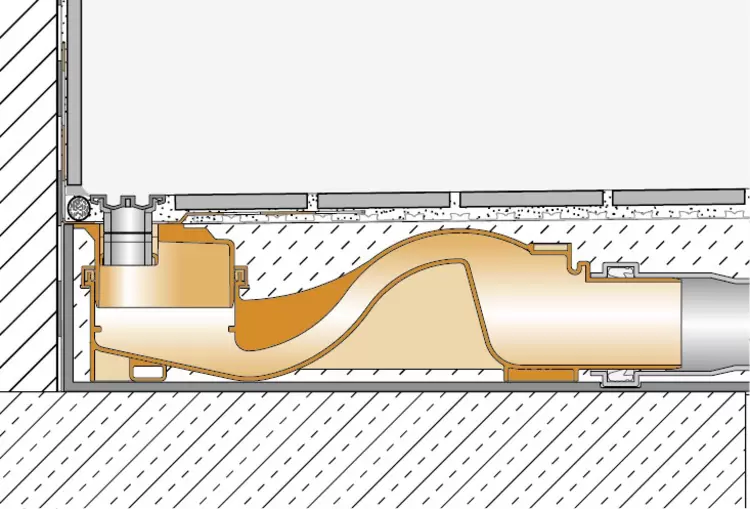

Schlüter-KERDI-LINE-VARIO-WAVE er en W-formet afløbsprofil, der kan afkortes individuelt. Den fås også i børstet rustfrit V4A-stål eller pulverlakeret aluminium med TRENDLINE-overflade og i længder på 120 cm og 180 cm.

Der findes to profilbredder i aluminiumsudgaven på 34 mm og 42 mm. I den smalleste udgave er den midterste afløbsspalte kun 14 mm bred og 140 mm lang. I den 42 mm brede udgave er afløbsspalten 20 mm og 140 mm lang og giver dermed tilstrækkelig plads til at rumme en hårfanger, der fås som ekstraudstyr.

I udgaven i rustfrit stål, med en profilbredde på 42 mm, er afløbsspalten 25 mm bred og 140 mm lang, og her er der ligeledes plads til en hårfanger, der fås som ekstraudstyr.

I alle KERDI-LINE-VARIO-WAVE-profilversioner er afløbsspalten dækket på en visuelt tiltalende måde ved hjælp af en udtagelig bro.

Den fleksible Schlüter®-KERDI-manchet, som er integreret i afløbsadapteren fra fabrikken, sikrer tilslutningen af afløbsstykket på samlingstætningen, både i gulvområdet og ved væggene. Den bliver beskyttet af det transparente beskyttelsesdæksel under monteringsarbejdet.

Det er muligt at udføre godkendte samlingstætninger med linjeafløb på grundlag af tætningssystemerne Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT eller Schlüter-KERDI-BOARD samt de dertil hørende systemtætningsklæbemidler Schlüter-KERDI-COLL-L og Schlüter-KERDI-FIX.

Schlüter-tætningssystemerne har de almindelige testcertifikater fra bygningsmyndighederne (abP) samt europæisk godkendelse (ETA = European Technical Assessment). Schlüter®-KERDI-LINE er en systemkomponent i de ovennævnte tætningssystemer og må monteres i henhold til tætningsstandarden DIN 18534.

Bemærk:

Ved KERDI-LINE-VARIO er et afretningslag med fald nødvendigt som følge af konstruktionen med den variable afløbsføring. Afretningslaget skal tætnes med Schlüter®-DITRA (se produktdatablad 6.1) eller Schlüter®-DITRA-HEAT (se produktdatablad 6.4) på overfladen. Som supplement til systemet står Schlüter-SHOWERPROFILE-S og -R (se produktdatablad 14.1) til rådighed ved gulv- eller vægtilslutningen. Til de skrånende sidedele er SHOWERPROFILE-S konstrueret som en kileform, svarende til hældningen. Der skal anvendes Schlüter®-KERDI (se produktdatablad 8.1) eller Schlüter®-KERDI-BOARD (se produktdatablad 12.1) som tætning på perifere vægge.

Lydisolering

For at opfylde kravene til lydisolering, i henhold til DIN 4109, VDI 4100, ÖNORM B 8115-2 eller SIA 181 står der med Schlüter-KERDI-LINE-SR en lydisoleringsmåtte til rådighed, som opfylder kravene til trinlydsniveau, brugsstøj og installationsstøj, som opstår under anvendelse af godkendte konstruktionsvarianter fra KERDI-LINE-VARIO. Yderligere oplysninger findes i planlægningsprogrammet.

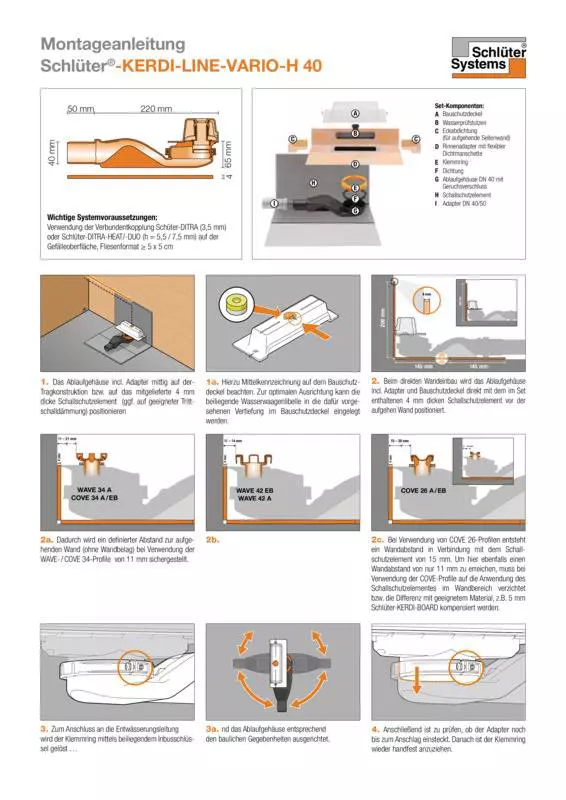

Forarbejdning KERDI-LINE-VARIO-H40

1. KERDI-LINE-VARIO H40-afløbshuset, inkl. adapter, placeres centralt på den bærende konstruktion eller på det medfølgende 4 mm tykke lydisoleringselement (evt. på en egnet trinlydsdæmpning, se også kapitlet Lyddæmpning). Vær i den forbindelse opmærksom på midtermarkeringen på beskyttelsesdækslet. For optimal justering kan det medfølgende vaterpas sættes ind i udsparingen i beskyttelsesdækslet.

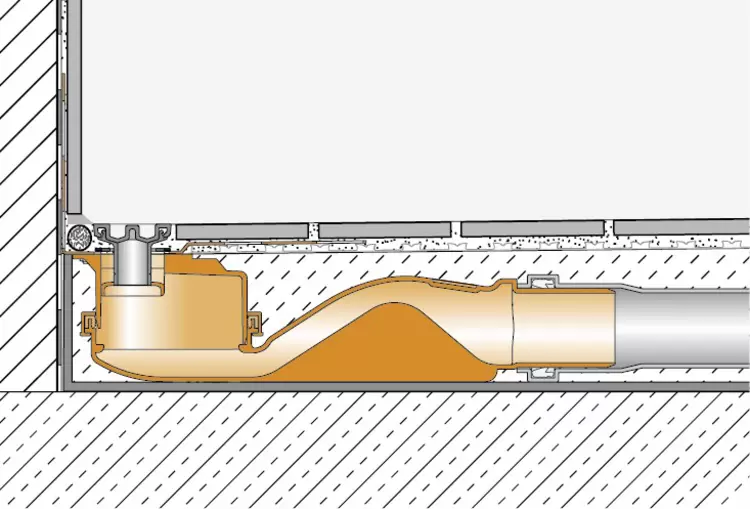

2. Ved direkte vægmontering placeres afløbshuset inkl. adapter og beskyttelsesdæksel umiddelbart foran den lodrette væg med det 4 mm tykke lydisoleringselement, der er inkluderet i sættet. Dette sikrer en defineret afstand til den lodrette væg (uden vægbeklædning) på 11 mm ved brug af Wave-profiler. Ved anvendelse af COVE-profiler er der en vægafstand på 15 mm i forbindelse med lydisoleringselementet. For også her at opnå en vægafstand på kun 11 mm må lydisoleringselementet ikke benyttes i vægområdet ved anvendelse af COVE-profiler, eller også skal forskellen udlignes med passende materiale, f.eks. 5 mm Schlüter®-KERDI-BOARD.
3. For at tilslutte afløbsledningen skal spænderingen løsnes ved hjælp af den vedlagte unbrakonøgle og afløbshuset tilpasses forholdene på stedet.
4. Derefter skal det kontrolleres, om adapteren stadigvæk er isat hen mod anslagspunktet. Herefter strammes spænderingen igen.
5. Efter tilslutning af afløbsledningen skal den ønskede positionering kontrolleres endnu en gang. Til nivellering af ujævnheder og til højdenivellering er det også muligt at tilpasse afløbshuset præcist i forhold til et nivelleringslag.
6. Der skal udføres en tæthedskontrol.
7. Afretningslaget med fald (2%) til brusergulvet skal installeres, så det omslutter hele afløbshuset fuldstændigt bærende. Beskyttelsesdækslet, som er monteret fra fabrikken, er i den forbindelse beregnet som nivellerings- og forlægningshjælp og flugter med afretningslagets øverste kant.

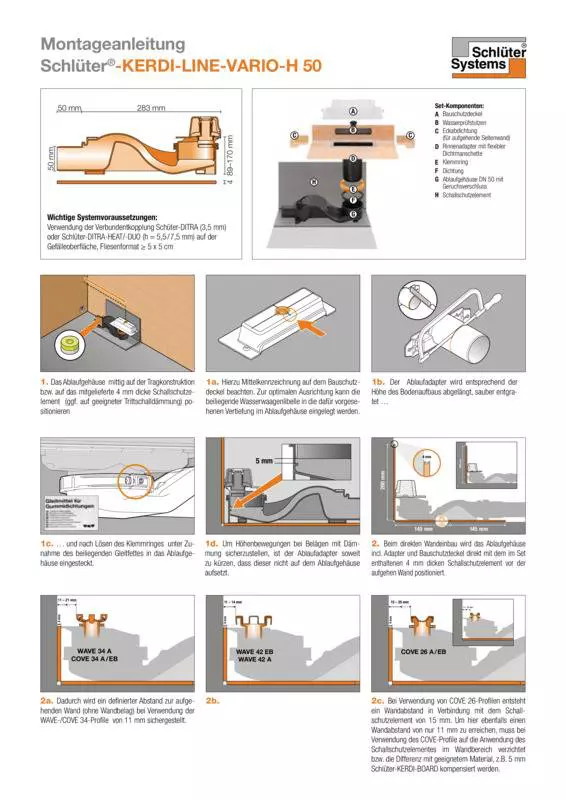

Forarbejdning KERDI-LINE-VARIO-H50

1. KERDI-LINE-VARIO H50-afløbshuset placeres centralt på den bærende konstruktion eller på det medfølgende 4 mm tykke lydisoleringselement (eventuelt på en egnet trinlydsdæmpning, se også kapitlet Lyddæmpning). Vær i den forbindelse opmærksom på midtermarkeringen på beskyttelsesdækslet. For optimal justering kan det medfølgende vaterpas sættes ind i udsparingen i afløbshuset. Afløbsadapteren skæres til i længden i overensstemmelse med gulvkonstruktionens højde, afgrates pænt, og efter at klemringen er blevet løsnet, indsættes adapteren i afløbshuset, idet det medfølgende glidefedt påføres.
   Bemærk: For at sikre højdebevægelser ved belægninger med isolering skal afløbsadapteren forkortes, så den ikke rammer ned på afløbshuset.
2. Ved direkte vægmontering placeres afløbshuset inkl. adapter og beskyttelsesdæksel umiddelbart foran den lodrette væg med det 4 mm tykke lydisoleringselement, der er inkluderet i sættet. Dette sikrer en defineret afstand til den lodrette væg (uden vægbeklædning) på 11 mm ved brug af Schlüter Wave-profiler. Ved anvendelse af Schlüter Cove-profiler er der en vægafstand på 15 mm i forbindelse med lydisoleringselementet. For også her at opnå en vægafstand på kun 11 mm eller mindre må lydisoleringselementet ikke benyttes i vægområdet ved anvendelse af Schlüter Cove 26-profilerne, eller også skal forskellen udlignes med passende materiale, f.eks. 5 mm Schlüter®-KERDI-BOARD. Som alternativ kan COVE 34-profilen, der kun er 8 mm bredere, anvendes, hvilket giver samme udseende.
3. For at tilslutte afløbsledningen skal afløbshuset tilpasses forholdene på stedet.
4. Kontrollér pasformen mellem adapteren og afløbshuset, og stram derefter klemringen igen.
5. Efter tilslutning af afløbsledningen skal den ønskede positionering kontrolleres endnu en gang. Til nivellering af ujævnheder og til højdenivellering er det også muligt at tilpasse afløbshuset præcist i forhold til et nivelleringslag. Ved hjælp af det medfølgende fastgørelsessæt kan afløbshuset eventuelt skrues fast til den bærende konstruktion.
6. Der skal udføres en tæthedskontrol.
7. Før installering af afretningslag skal du fjerne vaterpasset fra afløbshuset. Derefter installeres det skrånende afretningslag (2%) til brusergulvet, så det omslutter hele afløbshuset fuldstændigt bærende. Beskyttelsesdækslet, som er monteret fra fabrikken, er i den forbindelse beregnet som nivellerings- og forlægningshjælp og flugter med afretningslagets øverste kant.

Isolering og tætning

8. Når det er muligt at betræde afretningslaget, skal beskyttelsesdækslet afmonteres. Hvis der er opstået steder, hvor der mangler afretningslag, skal disse nivelleres med tyndlagsmørtel.
9. Derefter skal Schlüter®-DITRA klæbes fast med mørtel i tynde lag (fortandingsanbefaling 3 x 3 mm eller 4 x 4 mm) eller Schlüter®-DITRA-HEAT (fortandingsanbefaling 6 x 6 mm) på afretningslaget, og kantisolationslisten og lydisoleringselementet skæres til i den rigtige højde. Fliseformatet på Schlüter®-DITRA eller Schlüter®-DITRA-HEAT skal være på mindst 5 x 5 cm. (Se også produktdatablad 6.1 eller 6.4)
10. For at klæbe KERDI-manchetten fast skal der påføres tætningsklæber KERDI-COLL-L (se produktdatablad 8.4) med en tandspartel 3 x 3 eller 4 x 4 mm, hvori Schlüter®-KERDI-manchetten integreres fuldstændigt. Vær opmærksom på tørretiden.
11. Der skal også klæbes tætningsbånd KERDI-KEBA på vægovergangene ved at anvende KERDI-COLL-L for at opnå fagligt forsvarlige overgange.
12. Som belægningsmaterialer kan der anvendes fliser eller natursten. (Belægningstykkelser alt efter den valgte afløbsprofil)

Forarbejdning afløbsprofiler

1. Under hensyntagen til kravene på monteringsstedet skal afløbsprofilen skæres til i længden med en egnet håndsav (ikke med en vinkelskærer), idet en skærelære anvendes som hjælpemiddel, hvorefter graterne fjernes.
2. To endekapper, som giver en enkel og formfuldendt afslutning, medfølger.
3. COVE 26- og WAVE 34-aluminiumprofilerne leveres med en afdækningsramme, som på forhånd fastgøres præcist på afløbsadapteren med tyndlagsmørtel.
4. Afløbsprofilens højde skal tilpasses med mørtel i tynde lag nedenunder, således at overfladen flugter med belægningen eller sidder en smule dybere. For at opnå optimal belastningsoverførsel skal du sikre, at afløbsprofilen er indstøbt med mørtel uden hulrum, især i området omkring afløbsåbningen.

Bemærk:

Installering af KERDI-LINE-VARIO er også mulig i trækonstruktioner. Du er velkommen til at anmode om nærmere informationer. Placeringen af KERDI-LINE-VARIO-afløbsprofilerne er beregnet til væg- og midterområdet, ikke til brug i indgangsområdet til brusenichen.

Ved spørgsmål, kontakt da venligst vores tekniske salgsafdeling.

Afløbsprofilen KERDI-LINE-VARIO-WAVE består af elokseret aluminium, som er behandlet med et strukturpulverlag af høj kvalitet, eller af rustfrit V4A-stål (materialenr.: 1.4404 = AISI 316L) med børstet overflade.

Schlüter-KERDI-LINE-VARIO-COVE består af elokseret aluminium, som er behandlet med et strukturpulverlag af høj kvalitet, eller af rustfrit V4A-stål (materialenr.: 1.4404 = AISI 316L) med børstet overflade.

Bølgeafløbet og afløbsadapteren er fremstillet af en yderst slagfast PP (polypropylen).

Schlüter-KERDI-tætningsmanchetten består af en polyethylenbane, som er svejset fast på afløbsadapteren til tilslutning på samlingstætningen (se produktdatablad 8.1).

Spænderingen på bølgeafløbet består af kulørt PVC (polyvinylchlorid).

Beskyttelsesdækslet er fremstillet af transparent ABS (acrylnitril-butadien-styrol).

Materialeegenskaber og anvendelsesområder

I overensstemmelse med DIN EN 1253, dræn til bygninger, er KERDI-LINE-VARIO-afløbsprofilerne klassificeret som K3. Her er der tale om overflader, som ikke overkøres med køretøjer. Alle afløbsprofiler, bortset fra WAVE-aluminiumsprofilen, egner sig til kørestole.

Afløbsprofilerne Schlüter-KERDI-LINE-VARIO fremstilles i diverse forskellige materialer og overflader. Anvendeligheden i forbindelse med kemiske eller mekaniske belastninger skal afklares i hvert enkelt tilfælde. Nedenfor følger blot nogle generelle anvisninger.

Afløbsprofilerne COVE og WAVE af børstet rustfrit V4A-stål (materiale-nr. 1.4404 = AISI 316L) er særligt velegnede inden for områder, som er udsat for høj mekanisk belastning, og hvor modstandsdygtighed er påkrævet over for kemisk belastning, f.eks. som følge af sure eller alkaliske medier og rengøringsmidler. Anvendelsesområderne er badeværelser i lejligheder, på plejehjem, hoteller, skoler, in-line vaske- og brusefaciliteter. Heller ikke rustfrit stål er bestandigt over for alle kemiske belastninger, som f.eks. salt- og flussyre eller bestemte klor- og syrekoncentrationer. Dette gælder også i nogle tilfælde for saltvands-/havvandssvømmebassiner. Derfor skal særlige forventede belastninger afklares på forhånd.

Ved afløbsprofilerne COVE og WAVE af aluminium (strukturbelagt aluminium) drejer det sig om overflader med naturkarakter. Aluminiummet er forbehandlet (elokseret) og belagt med pulverlak. Belægningen bevarer farven og er UV- og vejrbestandig. Anvendelsesområderne er badeværelser i lejligheder, på plejehjem eller hoteller. Synlige flader skal beskyttes mod slibende eller ridsende belastning.
