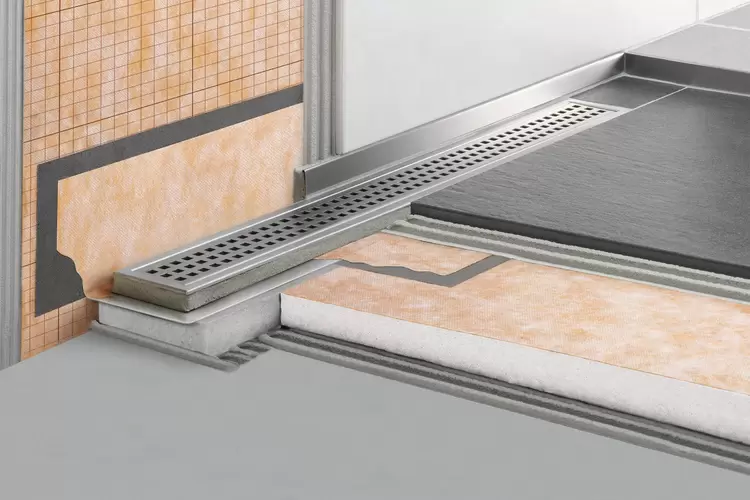

Schlüter-KERDI-LINE-V  Komplet sæt til lodret linjeafvanding

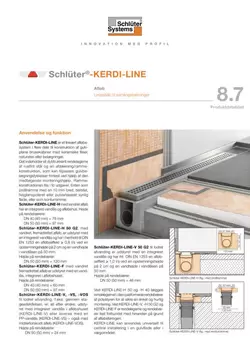

Schlüter-KERDI-LINE er et lineært afløbssystem, bestående af flere dele, til konstruktion af gulvplane brusekabiner med keramiske fliser, natursten eller belægninger.

Det indeholder et dybtrukkent rendelegeme af rustfrit stål, og en afdækning/rammekonstruktion, som kan tilpasses gulvbelægningstykkelser trinløst ved hjælp af den medfølgende montagehjælp. Rammekonstruktionen fås i to udgaver. Enten som profilramme med en 10 mm bred, børstet, højglanspoleret eller pulverbelagt synlig flade, eller som konturramme.

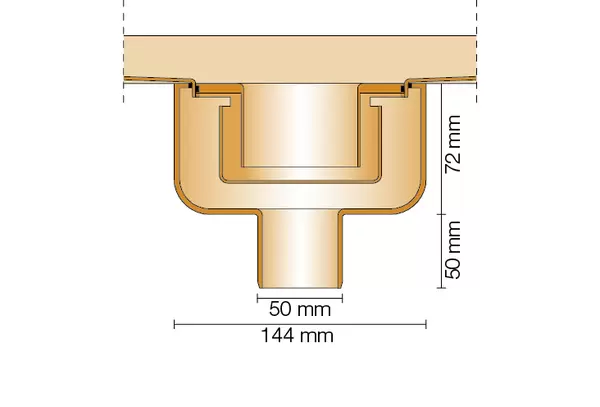

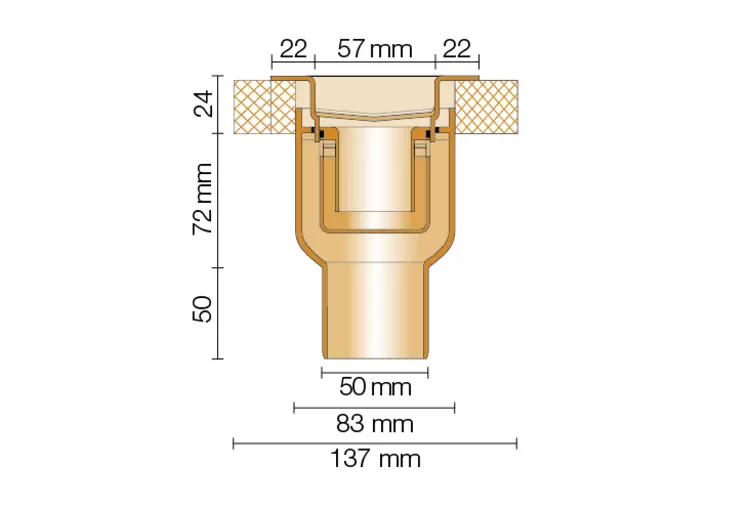

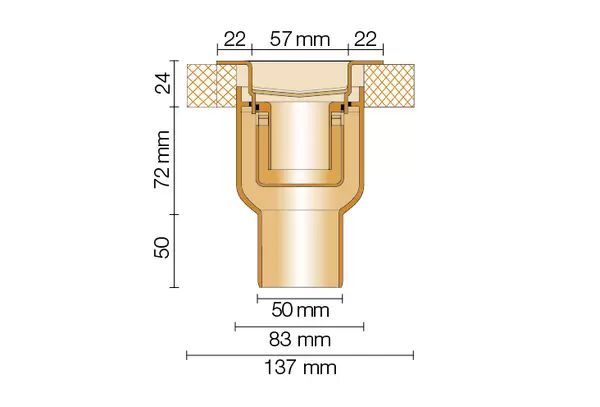

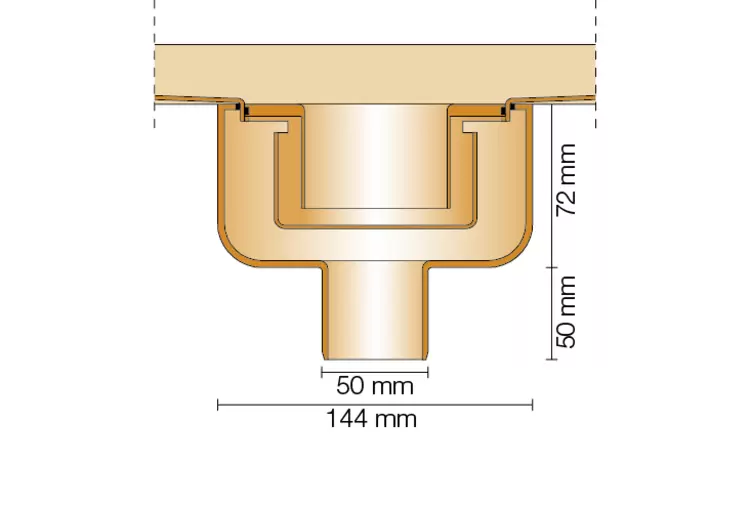

Schlüter-KERDI-LINE-V, -VS, -VOS til lodret afvanding, f.eks. gennem etageadskillelsen, er, alt efter ønske, udstyret med integreret vandlås i afløbshuset (KERDI-LINE-V) eller leveres med en PP-vandlås (KERDI-LINE-VS) – også med midterforskudt afløb (KERDI-LINE-VOS).

Højde på rendebærer:

• DN 50 (50 mm) = 24 mm
• Afløbseffekt: 0,8 l/s (-V) og 1,0 l/s (-VS/-VOS)
• Vandhøjde i vandlås: 30 mm (-V) og 50 mm (-VS/-VOS)
• Monteringshøjde: 24 mm (-V/-VS/-VOS)
• Bredde på afdækning inkl. ramme: 74 mm (-V/-VS/-VOS)

Ved KERDI-LINE-H 50 og -H 40 lægges rendelegemet i den pasformede rendebærer af polystyren for at sikre en enkel og hurtig montering. Ved KERDI-LINE-V, -H 50 G2 og KERDI-LINE-F er rendelegeme og rendebærer fast forbundet med hinanden på grund af afløbsføringen.

KERDI-LINE kan anvendes universelt til central installering i en gulvflade eller i vægområdet.

Længde på linjeafløbet KERDI-LINE-H , -H 50 G2 og -V, -VS, -V 50 G2:

• 50 cm til 180 cm (VOS = midterforskudt fra 70 til 120 cm), i trin à 10 cm

På rendelegemets omgivende klæbeflange er der fra fabrikkens side fastklæbet en manchet af KERDI.

Den sørger for en sikker tilslutning af rendelegemet til samlingstætningen, både i gulvområdet og på lodrette vægge.

Det er muligt at udføre godkendte samlingstætninger med linjeafløb på grundlag af tætningssystemerne Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT eller Schlüter-KERDI-BOARD, og de dertil hørende systemtætningsklæbemidler Schlüter-KERDI-COLL-L eller Schlüter-KERDI-FIX.

Bemærk: Schlüter-KERDI-LINE og rammekonstruktioner skal monteres med cementære fliseklæbere. Brug af eddikevædet silikone på render, rammer og riste er ikke tilladt.

KERDI-LINE er en systemkomponent, som er i overensstemmelse med den tyske tætningsstandard DIN 18534. Et generelt kontrolcertifikat (abP; allgemeines bauaufsichtliches Prüfzeugnis) gør sig gældende i forbindelse med de førnævnte Schlüter-systemer for det komplette system.

Fugtighedsbelastningsklasserne i overensstemmelse med abP findes i de pågældende datablade. KERDI-LINE er en komponent i et system med europæisk godkendelse (ETA = European Technical Assessment) i overensstemmelse med ETAG 022 (tætning af forbindelsessteder). Schlüter-produkterne, som er nævnt i forbindelse med KERDI-LINE, er godkendte CE-mærkede produkter.

De synlige flader af profilrammen samt afdækningerne – i lukket eller stanset udgave – består af børstet, højglanspoleret rustfrit stål eller pulverbelagt rustfrit stål. Til profilrammen leveres også en 17 mm dyb flisefordybning. Endvidere fås en rammefri højdeuafhængig belægningsholder (KERDI-LINE-D).

Schlüter-KERDI-LINE-GTO er en vandlås inkl. silikone-tørklap. Denne kan anvendes i stedet for den todelte vandlås, og forhindrer lugtdannelse, som kan opstå i afløbssystemer, der kun sjældent benyttes, på grund af udtørring af vandlåsen (i gæstebadeværelser, ferieboliger etc.). Med en afløbseffekt på min. 0,4 l/s (iht. DIN EN 1253) kan tør-vandlåsen også erstatte den eksisterende vandlåsenhed permanent, og i givet fald modvirke en utilstrækkelig udluftning i afløbssystemet (kan ikke anvendes i KERDI-LINE-F/-VS/-VOS).

Bemærk:

KERDI-LINE-H og -V kan installeres som samlet system med det passende faldelement Schlüter-KERDI-SHOWER-L med integreret KERDI-tætning (se produktdatablad 8.8). Etablering af et afretningslag er principielt muligt. Afretningslaget skal tætnes med Schlüter-KERDI (se produktdatablad 8.1), DITRA (se produktdatablad 6.1) eller-DITRA-HEAT (se produktdatablad 6.4) på overfladen.

Som supplement til systemet står Schlüter-SHOWERPROFILE-S og -R (se produktdatablad 14.1) til rådighed ved gulv- eller vægtilslutningen. Til de skrånende sidedele er SHOWERPROFILE-S konstrueret som en kileform, svarende til hældningen. Der skal anvendes Schlüter-KERDI (se produktdatablad 8.1) eller Schlüter-KERDI-BOARD (se produktdatablad 12.1) som tætning på perifere vægge.

Nedenfor er arbejdstrinnene til linjeafvandingssystemerne anført.

Montering ved lav konstruktionshøjde:

KERDI-LINE-H -H 50 G2 og -F er beregnet til vandret afvanding på etageadskillelsen, idet navnlig KERDI-LINE-F er særlig velegnet til sanering og modernisering på grund af sin lave opbygningshøjde på kun 60 mm. Hvis et dræn gennem etageadskillelsen er muligt, kan der med f.eks. KERDI-LINE-V realiseres en installeringshøjde på ≥ 24 mm.

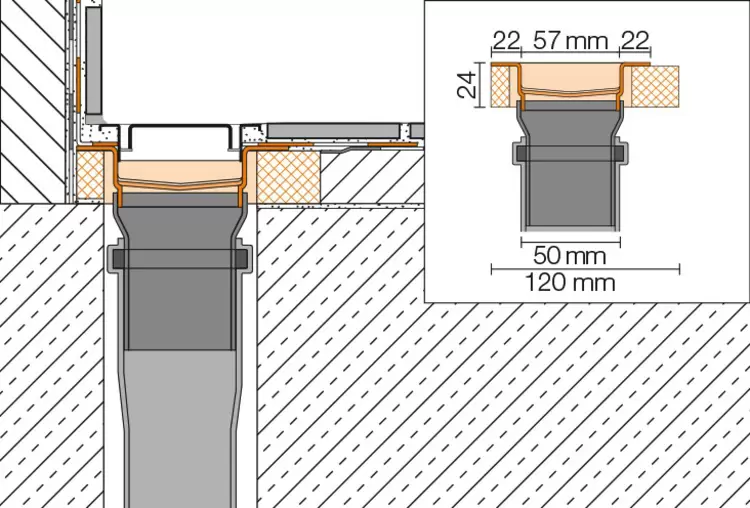

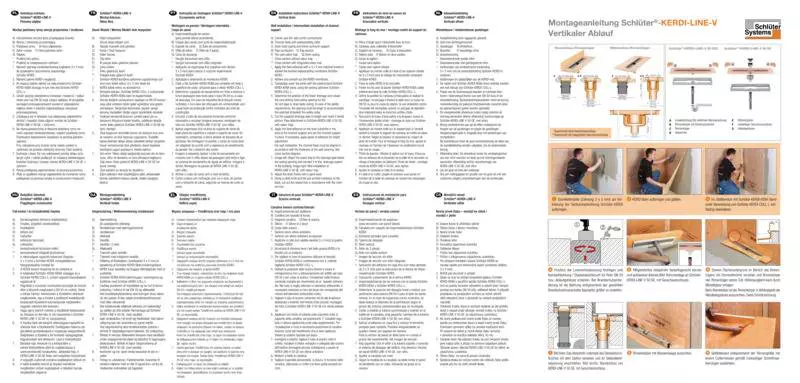

Schlüter-KERDI-LINE-V, -VS, -VOS

Lodret afløb

1. Rendebæreren udlægges på et jævnt underlag, der passer i højden. Til nivellering af ujævnheder og til højdenivellering er det også muligt at tilpasse rendebæreren præcist i forhold til et nivelleringslag.

   Ved vægmontering skal rendelegemet rettes ind, svarende til vægbelægningstykkelsen.

   Ved centermontering bringes rendebæreren til et symmetrisk mål ved hjælp af den medfølgende udfyldningsbane.

   Bemærk: For at forbedre lydisoleringen i bruseområdet udlægges lydisoleringsmåtten KERDI-LINE-SR, ligesom der i kantområdet anbringes en kantisoleringsbane.

   Lydisoleringsmåtterne skal udlægges løst, ende mod ende, på det jævne, massive dæk. Vær her opmærksom på, at den trykte side skal vende opad. For at undgå akustiske broer kan stødsamlingerne fikseres med stødafdækningen Schlüter-DITRA-SOUND-KB.

   Yderligere monteringsdetaljer for testede systemopbygninger, se planlægningsprogrammet.

2. Rendelegemet sættes i rendebæreren med et passende tilskåret afløbsrør, der skal tilsluttes bygningens dræn. Herefter skal der foretages en tæthedskontrol.
3. Nu skal faldelementet KERDI-SHOWER-LT/-LTS monteres mod den præcist monterede afløbsrende KERDI-LINE-V i den rette højde, i niveau med overkanten af rendebæreren (se produktdatablad 8.8). Alternativt kan et afretningslag anbringes i den rette højde, og aftages via overkanten af rendebæreren.
4. For at klæbe KERDI-manchetten fast, skal fladetætningen påføres tætningsklæber KERDI-COLL-L (se produktdatablad 8.4) med en tandspartel 3 x 3 eller 4 x 4 mm, hvori KERDI-manchetten integreres fuldstændigt.

   Der skal tages hensyn til tørretiden. Der skal også klæbes KERDI-tætningsbånd på vægovergangene ved at anvende KERDI-COLL-L, så der opnås fagligt forsvarlige overgange.

Rendelegemerne med en længde på op til 120 cm består af dybtrukkent rustfrit V4A-stål (materiale-nr. 1.4404 = AISI 316L). Fra 130 cm fremstilles de af kantet, svejset og dernæst bejdset rustfrit V4A-stål (materiale-nr. 1.4404 = AISI 316L). Rendelegemerne er forsynet med en klæbeflange, som KERDI-manchetten er anbragt på fra fabrikken. Dette er en tætningsbane lavet af blødt udvirket polyethylen (PE), som på begge sider er forsynet med et særligt filtvæv.

Afløbshusene fremstilles af ekstra slagfast polypropylen (PP) el. acrylnitril-butadien-styrol (ABS), alt efter hvilken type, der er tale om.

Vandlåsen består af fiberforstærket polypropylen (PP).

Rendebæreren består af trykstabilt, ekspanderet polystyrol (EPS).

Materialeegenskaber og anvendelsesområder

Rendelegemerne, rammerne samt afdækningerne er klassificeret som K3 i overensstemmelse med DIN EN 1253, dræn til bygninger. Der er her tale om overflader, som ikke overkøres af køretøjer, f.eks. vådrum i boliger, plejehjem, hoteller, skoler, in-line vaske- og brusefaciliteter.

Rendelegemerne, rammerne og afdækningerne er kørestolsegnede.

KERDI-LINE af rustfrit V4A-stål, børstet (materiale-nr. 1.4404 = AISI 316L), er særlig velegnet, når der forventes høje mekaniske eller kemiske belastninger.

Selv rustfrit stål af kvaliteten 1.4404 er ikke bestandigt over for alle kemiske belastninger, som f.eks. salt- og flussyre samt bestemte klor- og brinekoncentrationer.

Dette gælder også i nogle tilfælde for saltvands-/havvands-svømmebassiner. Anvendeligheden af det tiltænkte gulvafløbssystem skal i særlige tilfælde afklares, alt efter de forventede kemiske, mekaniske eller øvrige belastninger. Der må ikke benyttes aggressive rengøringsmidler.
