Schlüter-KERDI-LINE-F  Komplet sæt til vandret linjeafvanding

Schlüter-KERDI-LINE er et lineært afløbssystem, bestående af flere dele, til konstruktion af gulvplane brusekabiner med keramiske fliser, natursten eller belægninger.

Det indeholder et dybtrukkent rendelegeme af rustfrit stål, og en afdækning/rammekonstruktion, som kan tilpasses gulvbelægningstykkelser trinløst ved hjælp af den medfølgende montagehjælp. Rammekonstruktionen fås i to udgaver. Enten som profilramme med en 10 mm bred, børstet, højglanspoleret eller pulverbelagt synlig flade, eller som konturramme.

Schlüter-KERDI-LINE-F med vandret fremadrettet afløb er udstyret med en vandlås, integreret i afløbshuset.

Afløbseffekt:

• 0,45 l/s

Vandhøjde i vandlås:

• 25 mm

Højde på rendebærer:

• DN 40 = 60 mm

Ved KERDI-LINE-H 50 og -H 40 lægges rendelegemet i den pasformede rendebærer af polystyren for at sikre en enkel og hurtig montering. Ved KERDI-LINE-V, -H 50 G2 og KERDI-LINE-F er rendelegeme og rendebærer fast forbundet med hinanden på grund af afløbsføringen.

KERDI-LINE kan anvendes universelt til central installering i en gulvflade eller i vægområdet.

Længde på linjeafløbet KERDI-LINE-F:

• 50 cm til 120 cm, i trin à 10 cm

På rendelegemets omgivende klæbeflange er der fra fabrikkens side fastklæbet en manchet af KERDI.

Den sørger for en sikker tilslutning af rendelegemet til samlingstætningen, både i gulvområdet og på lodrette vægge.

Det er muligt at udføre godkendte samlingstætninger med linjeafløb på grundlag af tætningssystemerne Schlüter-KERDI, Schlüter-DITRA, Schlüter-DITRA-HEAT eller Schlüter-KERDI-BOARD, og de dertil hørende systemtætningsklæbemidler Schlüter-KERDI-COLL-L eller Schlüter-KERDI-FIX.

Bemærk: Schlüter-KERDI-LINE og rammekonstruktioner skal monteres med cementære fliseklæbere. Brug af eddikevædet silikone på render, rammer og riste er ikke tilladt.

KERDI-LINE er en systemkomponent, som er i overensstemmelse med den tyske tætningsstandard DIN 18534. Et generelt kontrolcertifikat (abP; allgemeines bauaufsichtliches Prüfzeugnis) gør sig gældende i forbindelse med de førnævnte Schlüter-systemer for det komplette system.

Fugtighedsbelastningsklasserne i overensstemmelse med abP findes i de pågældende datablade. KERDI-LINE er en komponent i et system med europæisk godkendelse (ETA = European Technical Assessment) i overensstemmelse med ETAG 022 (tætning af forbindelsessteder). Schlüter-produkterne, som er nævnt i forbindelse med KERDI-LINE, er godkendte CE-mærkede produkter.

Schlüter-KERDI-LINE-GTO er en vandlås inkl. silikone-tørklap. Denne kan anvendes i stedet for den todelte vandlås, og forhindrer lugtdannelse, som kan opstå i afløbssystemer, der kun sjældent benyttes, på grund af udtørring af vandlåsen (i gæstebadeværelser, ferieboliger etc.). Med en afløbseffekt på 0,45 l/s (iht. DIN EN 1253) kan tør-vandlåsen også erstatte den eksisterende vandlåsenhed permanent, og i givet fald modvirke en utilstrækkelig udluftning i afløbssystemet (kan ikke anvendes i KERDI-LINE-F/-VS/-VOS).

Bemærk:

Ved KERDI-LINE-H 50 G2, -V 50 G2 og KERDI-LINE-F er et afretningslag med fald nødvendigt som følge af konstruktionen med den variable afløbsføring. Afretningslaget skal tætnes med Schlüter-DITRA (se produktdatablad 6.1) eller DITRA-HEAT på overfladen.

Som supplement til systemet står Schlüter-SHOWERPROFILE-S og -R (se produktdatablad 14.1) til rådighed ved gulv- eller vægtilslutningen. Til de skrånende sidedele er SHOWERPROFILE-S konstrueret som en kileform, svarende til hældningen. Der skal anvendes Schlüter-KERDI (se produktdatablad 8.1) eller Schlüter-KERDI-BOARD (se produktdatablad 12.1) som tætning på perifere vægge.

Montering ved lav konstruktionshøjde:

KERDI-LINE-H -H 50 G2 og -F er beregnet til vandret afvanding på etageadskillelsen, idet navnlig KERDI-LINE-F er særlig velegnet til sanering og modernisering på grund af sin lave opbygningshøjde på kun 60 mm. Hvis et dræn gennem etageadskillelsen er muligt, kan der med f.eks. KERDI-LINE-V realiseres en installeringshøjde på ≥ 24 mm.

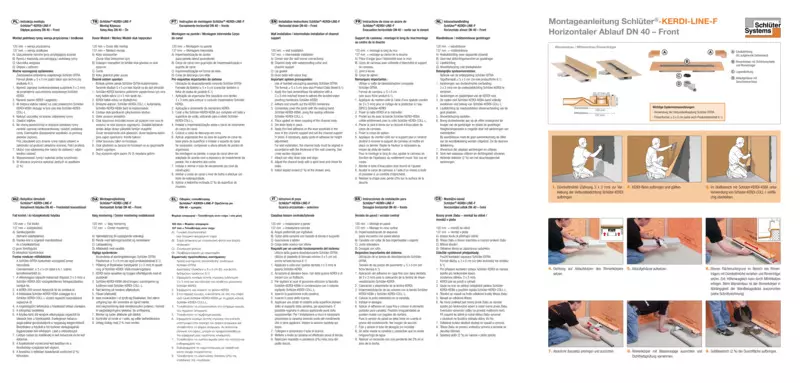

Schlüter-KERDI-LINE-F

Vandret afløb fremad med lav opbygningshøjde

1. Den medfølgende lameltætning sættes på rendelegemets afløbsstuds (bemærk position).
2. Bagefter sættes afløbshuset på.
3. Underlaget, der er jævnt og passer i højden, forsynes med tyndlagsmørtel, og rendebæreren anbringes. Til nivellering af ujævnheder og til højdenivellering er det også muligt at tilpasse rendebæreren præcist på passende arrangerede mørtelklatter, eller på et helfladet nivelleringslag. Ved vægmontering skal rendelegemet rettes ind, svarende til vægbelægningstykkelsen. Ved centermontering bringes rendebæreren til et symmetrisk mål ved hjælp af den medfølgende udfyldningsbane.
4. Bagefter sluttes afløbshuset til bygningens dræn med et afløbsrør på stedet. Så skal rendelegemet rettes ind med vaterpas, og en tæthedskontrol foretages.
5. Herefter anbringes brusefladens afretningslag (2 %) mod KERDI-LINE-F, der er præcist monteret og rettet ind med vaterpas.
6. Når afretningslaget kan betrædes, skal DITRA klæbes fast med tyndlagsmørtel (fortandingsanbefaling: 3 x 3 mm eller 4 x 4 mm) på afretningslaget.

   Fliseformatet på DITRA skal være på mindst 5 x 5 cm (se også produktdatablad 6.1).

7. For at klæbe KERDI-manchetten fast, skal fladetætningen påføres tætningsklæber KERDI-COLL-L (se produktdatablad 8.4) med en tandspartel 3 x 3 eller 4 x 4 mm, hvori KERDI-manchetten integreres fuldstændigt. Der skal tages hensyn til tørretiden. Der skal også klæbes tætningsbånd KERDI-KEBA på vægovergangene ved at anvende KERDI-COLL-L for at opnå fagligt forsvarlige overgange.

Montering ved lodret sidevæg

1. KERDI-manchetten skal tilskæres til hjørneområdet.
2. KERDI-manchetten skal limes tæt sammen med KERDI-COLL-L. Det indvendige hjørne Schlüter-KERDI-KERECK, som medfølger, skal tilskæres.
3. Herefter skal det klæbes på med KERDI-COLL-L.

Rendelegemerne med en længde på op til 120 cm består af dybtrukkent rustfrit V4A-stål (materiale-nr. 1.4404 = AISI 316L). Rendelegemerne er forsynet med en klæbeflange, som KERDI-manchetten er anbragt på fra fabrikken. Dette er en tætningsbane lavet af blødt udvirket polyethylen (PE), som på begge sider er forsynet med et særligt filtvæv.

Afløbshusene fremstilles af ekstra slagfast polypropylen (PP) el. acrylnitril-butadien-styrol (ABS), alt efter hvilken type, der er tale om.

Vandlåsen består af fiberforstærket polypropylen (PP).

Rendebæreren består af trykstabilt, ekspanderet polystyrol (EPS).

Materialeegenskaber og anvendelsesområder

Rendelegemerne, rammerne samt afdækningerne er klassificeret som K3 i overensstemmelse med DIN EN 1253, dræn til bygninger. Der er her tale om overflader, som ikke overkøres af køretøjer, f.eks. vådrum i boliger, plejehjem, hoteller, skoler, in-line vaske- og brusefaciliteter.

Rendelegemerne, rammerne og afdækningerne er kørestolsegnede.

KERDI-LINE af rustfrit V4A-stål, børstet (materiale-nr. 1.4404 = AISI 316L), er særlig velegnet, når der forventes høje mekaniske eller kemiske belastninger.

Selv rustfrit stål af kvaliteten 1.4404 er ikke bestandigt over for alle kemiske belastninger, som f.eks. salt- og flussyre samt bestemte klor- og brinekoncentrationer.

Dette gælder også i nogle tilfælde for saltvands-/havvands-svømmebassiner. Anvendeligheden af det tiltænkte gulvafløbssystem skal i særlige tilfælde afklares, alt efter de forventede kemiske, mekaniske eller øvrige belastninger. Der må ikke benyttes aggressive rengøringsmidler.
