Schlüter-BEKOTEC-EN-F-PS  De zelfklevende allrounder-noppenplaat

Het Schlüter-BEKOTEC-noppensysteem garandeert als zwevende dekvloer permanent scheurvrije keramische en natuursteenbekledingen. In combinatie met Schlüter-verwarmingsbuizen ontstaat de vloerverwarming BEKOTEC-THERM.

Schlüter-BEKOTEC-EN-F-PS is een praktische, aan de achterzijde zelfklevende dekvloernoppenplaat voor de opname van Schlüter-verwarmingsbuizen (ø 14 en bij bepaalde ondergronden ø 16 mm). De noppenplaten kunnen met een rij overlappend in elkaar worden gestoken en na het verwijderen van de beschermfolie eenvoudig op de betreffende ondergronden worden gelegd, waaronder ook warmte- of contactgeluidisolatie.

Schlüter-BEKOTEC-ENFG-PS is de bijbehorende compensatieplaat die aan de achterzijde ook is voorzien van een zelfklevende laag en die voor de verwarmingscircuitverdeler wordt geplaatst. Zo wordt de montage van de verwarmingsbuizen in de verdelerkast gemakkelijker.


Productfoto BEKOTEC-EN-F-PS 1©Schlüter-Systems KG
Productfoto BEKOTEC-EN-F-PS 2©Schlüter-Systems KG
Productfoto BEKOTEC-EN-F-PS 3©Schlüter-Systems KG
Doorsnedetekening BEKOTEC-EN-F-PS 1©Schlüter-Systems KG
zoom_out_map search
Productfoto BEKOTEC-EN-F-PS 1
Productfoto BEKOTEC-EN-F-PS 2
Productfoto BEKOTEC-EN-F-PS 3
Doorsnedetekening BEKOTEC-EN-F-PS 1

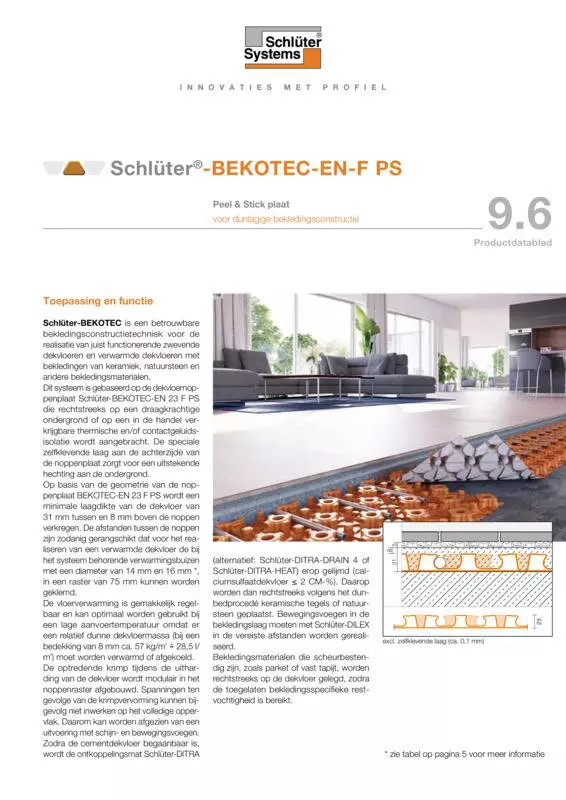

Schlüter-BEKOTEC is een betrouwbare bekledingsconstructietechniek voor de realisatie van barstvrije en juist functionerende zwevende dekvloeren en verwarmde dekvloeren met bekledingen van keramiek, natuursteen en andere bekledingsmaterialen.

Dit systeem is gebaseerd op de dekvloernoppenplaat Schlüter-BEKOTEC-EN-23-F-PS die rechtstreeks op een draagkrachtige ondergrond of op een in de handel verkrijgbare thermische en/of contactgeluidsisolatie wordt gelijmd. De speciale zelfklevende laag aan de achterzijde van de noppenplaat zorgt voor een uitstekende hechting aan de ondergrond.

Op basis van de geometrie van de noppenplaat BEKOTEC-EN-23-F-PS wordt een minimale laagdikte van de dekvloer van 31 mm tussen en 8 mm boven de noppen verkregen. De afstanden tussen de noppen zijn zodanig gerangschikt dat voor het realiseren van een verwarmde dekvloer de bij het systeem behorende verwarmingsbuizen met een diameter van 14 mm en 16 mm, in een raster van 75 mm kunnen worden geklemd. De vloerverwarming is gemakkelijk regelbaar en kan optimaal worden gebruikt bij een lage aanvoertemperatuur, omdat er een relatief dunne dekvloermassa (bij een bedekking van 8 mm ca. 57 kg/m² ≙ 28,5 l/m²) moet worden verwarmd of afgekoeld.

De optredende krimp tijdens de uitharding van de dekvloer wordt modulair in het noppenraster afgebouwd. Spanningen ten gevolge van de krimpvervorming kunnen bijgevolg niet inwerken op het volledige oppervlak. Daarom kan worden afgezien van een uitvoering met schijn- en bewegingsvoegen. Zodra de cementdekvloer begaanbaar is, wordt de ontkoppelingsmat Schlüter-DITRA (alternatief: Schlüter-DITRA-DRAIN 4 of Schlüter-DITRA-HEAT) erop gelijmd (calciumsulfaatdekvloer ≤ 2 CM-%). Daarop worden dan rechtstreeks volgens het dunbedprocedé keramische tegels of natuursteen geplaatst. Bewegingsvoegen in de bekledingslaag dienen met Schlüter-DILEX in de vereiste afstanden te worden gerealiseerd.

Bekledingsmaterialen die barstbestendig zijn, zoals parket of vaste tapijt, worden rechtstreeks op de dekvloer gelegd zodra de toegelaten bekledingspecifieke restvochtigheid is bereikt.

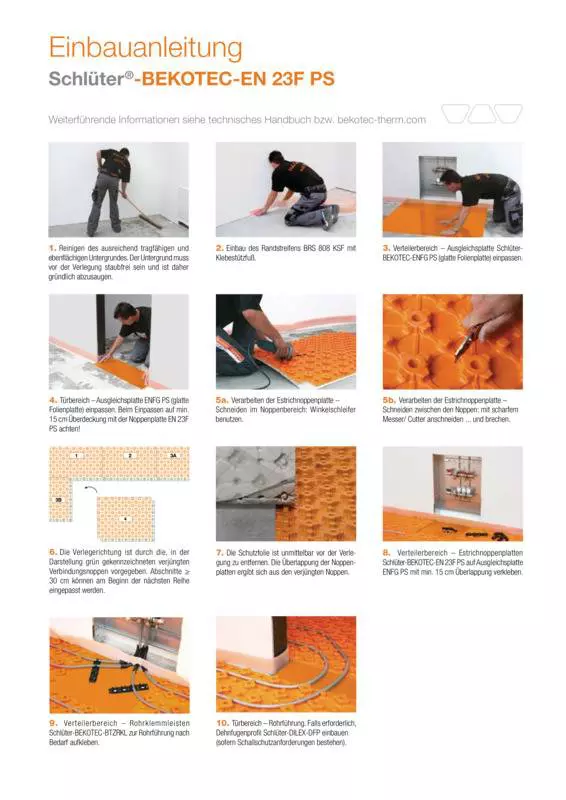

  1. BEKOTEC-EN-23-F-PS wordt op een voldoende draagkrachtige en vlakke ondergrond gelegd. Deze moet schoon zijn en op compatibiliteit worden gecontroleerd. Bestanddelen die een goede hechting verhinderen, moeten van het oppervlak worden verwijderd. De ondergrond moet voor het plaatsen stofvrij zijn en dient daarom grondig te worden gezogen.

    Aanwijzing: een primer voor de ondergrond is niet per se vereist, maar, indien nodig, kan een voorbehandeling worden uitgevoerd met een in de handel verkrijgbare dispersieprimer zonder grove bestanddelen, zoals kwartszand e.d.

    Grotere oneffenheden dienen vooraf te worden geëgaliseerd d.m.v. een dekvloer of geschikte egalisatiemiddelen. Met inachtneming van de vereisten inzake geluids- en/of thermische isolatie moet, indien vereist, aanvullend, geschikt isolatiemateriaal op de ondergrond worden geplaatst.
    Wanneer er kabels of buizen op de dragende ondergrond liggen, dient de contactgeluidsisolatie conform DIN 18560-2 boven de nivelleerlaag over het gehele oppervlak doorlopend te worden aangebracht. Voor de selectie van geschikt isolatiemateriaal dient rekening te worden gehouden met de maximale samendrukbaarheid CP3 (≤ 3 mm).
  2. De bekledingsranden aan de wand of inbouwelementen moeten van de 8 mm dikke randstrook Schlüter-BEKOTEC-BRS-808-KSF worden voorzien. De aan de randstrook geïntegreerde, klevende steunvoet is aan de boven- en onderkant voorzien van een klevende bevestigingsstrook. Door de kleefbevestiging op de ondergrond of de bovenste isolatielaag en de voorspanning van de steunvoet wordt de randstrook tegen de wand gedrukt. Door de BEKOTEC-noppenplaat op de kleefbasis te leggen, ontstaat een verbinding waarbij de plaat op de ondergrond wordt bevestigd en die verhindert dat de vloeibare dekvloer tijdens de verwerking kan doorsijpelen.
  3. De noppenplaten BEKOTEC-EN-23-F-PS moeten in de randzone nauwkeurig passend worden bijgesneden. De BEKOTEC-platen worden onderling verbonden door deze met één noppenrij overlappend in elkaar te steken. Voor het plaatsen van de noppenfolie dient de beschermfolie van de BEKOTEC-EN-23-F-PS te worden verwijderd en de plaat op de ondergrond te worden gelegd. De mat kan opnieuw worden gepositioneerd, zolang er geen druk op is uitgeoefend. Zodra er echter druk wordt uitgeoefend, wordt de noppenplaat door de zelfklevende laag aan de onderkant vast met de ondergrond verlijmd.
    In de deuropening en aan de verdeler kan voor het eenvoudig plaatsen van de buizen de vlakke compensatieplaat Schlüter-BEKOTEC-ENFG-PS worden gebruikt. De zelfklevende laag die ook hier aan de achterzijde is aangebracht, is bestemd voor de directe fixatie. Met de zelfklevende buisklemhouder Schlüter-BEKOTEC-ZRKL worden de buizen nauwkeurig in deze zone aangebracht.
  4. Voor het realiseren van de Schlüter-BEKOTEC-THERM-vloerverwarming kunnen de bij het systeem behorende verwarmingsbuizen met een diameter van 14 of 16 mm tussen de van een holte voorziene noppen worden geklemd. De buisafstanden dienen overeenkomstig het vereiste verwarmingsvermogen aan de hand van de Schlüter-BEKOTEC-verwarmingsdiagrammen te worden gekozen.
  5. Voor het aanbrengen van de dekvloer wordt een verse cementdekvloer met dekvloerkwaliteit CT-C25-F4, max. F5, of een calciumsulfaatdekvloer CA-C25-F4, max. F5, met een minimale dekvloerbedekking van 8 mm (hierbij wordt 0-4 mm steenkorrel aanbevolen) in de noppenplaat aangebracht. Als hoogtecompensatie kan de laagdikte gedeeltelijk tot maximaal 25 mm worden verhoogd. Bij het aanbrengen van een vloeibare dekvloer dient op een zorgvuldige plaatsing van de noppenplaten en afsluiting van de snijranden/eindpunten te worden gelet. Er moet worden voorkomen dat vloeibare dekvloer achter de BEKOTEC platen terechtkomt. Hier dient te worden gelet op de voor deze toepassing toegelaten systemen.

    Opmerking: Afwijkende dekvloereigenschappen dienen vooraf, per project met onze technische verkoopafdeling te worden besproken. Om contactgeluidsoverdracht tussen twee ruimten te voorkomen, moet de dekvloer op die plaatsen worden gescheiden met het uitzettingsvoegprofiel Schlüter-DILEX-DFP.
  6. Onmiddellijk na het bereiken van een beginsterkte die toelaat dat op de cementdekvloer kan worden gelopen, wordt de DITRA-ontkoppelingsmat (alternatief: DITRA-DRAIN 4 of DITRA-HEAT) met inachtneming van de verwerkingsinstructies in de productfiche verlijmd. Calciumsulfaatdekvloeren kunnen met de ontkoppelingsmat worden bekleed, zodra een restvochtigheid ≤ 2 CM-% wordt bereikt.
  7. Op de bovenkant van de ontkoppelingsmat kan dan direct een bekleding van keramiek of natuursteen volgens het dunbedprocedé worden geplaatst. De bekleding moet boven de ontkoppelingsmat d.m.v. bewegingsvoegen in velden worden ingedeeld overeenkomstig de geldende voorschriften. Voor het realiseren van de bewegingsvoegen dienen de bewegingsvoegprofielen Schlüter-DILEX-BWB, -BWS, -KS of -AKWS te worden gebruikt (zie productfiche 4.6-4.8 en 4.18).
  8. Als flexibele randvoeg bij de overgang tussen vloer en wand dient het hoekbewegingsprofiel Schlüter-DILEX-EK resp. -RF (zie productfiche 4.14) te worden geplaatst. Het uitstekende deel van de randstrook Schlüter-BEKOTEC-BRS moet vooraf worden afgesneden.
  9. Bij het gebruik van de klimaatregelende tegelvloer Schlüter-BEKOTEC-THERM als vloerverwarming kan de afgewerkte bekledingsconstructie al na zeven dagen worden opgewarmd. Beginnend bij 25 °C kan de aanvoertemperatuur dagelijks met max. 5 °C worden verhoogd tot de gewenste gebruikstemperatuur.
  10. Bekledingsmaterialen die geen risico lopen op barsten (bijv. parket, vast tapijt of kunststof bekledingen), worden zonder ontkoppelingsmat rechtstreeks op de BEKOTEC-dekvloer aangebracht. Daarbij moet de hoogte van de dekvloer aan de desbetreffende materiaaldikte worden aangepast.

    Let op: naast de geldende verwerkingsrichtlijnen dient rekening te worden gehouden met de voor het gekozen bekledingsmateriaal toegelaten restvochtigheid van de dekvloer. Gedetailleerde verwerkingsinstructies in combinatie met niet-keramische bekledingen kunt u vinden in het technisch handboek voor Schlüter-BEKOTEC-THERM of verkrijgen bij onze technische verkoopafdeling.

BEKOTEC-EN 23-F-PS is gemaakt van drukstabiele polystyreen-structuurfolie met aan de achterzijde een aangebrachte zelfklevende laag. Deze is geschikt voor toepassing van klassiek aangebrachte dekvloeren op basis van cement of calciumsulfaat evenals voor vloeibare dekvloeren. Het materiaal moet vorstvrij worden opgeslagen en tegen uv-straling worden beschermd.

Schlüter-BEKOTEC-EN-23-F-PS, en -ENFG-PS rotten niet en vereisen geen speciaal onderhoud. Voor en tijdens het storten van de dekvloer moet de noppenplaat door geschikte maatregelen, bijv. het leggen van loopplanken, worden beschermd tegen beschadigingen door mechanische invloeden.
