Schlüter-DILEX-F  Bewegingsvoegprofiel zonder cementgebonden voegen

Schlüter-DILEX-F bestaat uit het bevestigingsprofiel DILEX-FCS met zijdelen van hard PVC regeneraat en de in tien kleuren verkrijgbare inlage DILEX-FIS.

Ondanks het slechts 3,5 mm brede zichtvlak kunt u met DILEX-F de gebruikelijke bewegingen van tegelbekleding optimaal compenseren.

Verder heeft de inlage van silicone een vuilafstotend oppervlak, is bijzonder gemakkelijk schoon te maken en blijft constant in lengte dankzij een geïntegreerde nylondraad. Dankzij de meegeleverde montagehulp kunt u de inlage snel en eenvoudig in het profiel drukken.


  • Voetganger
  • Personenwagen

Schlüter-DILEX-F  Bewegingsvoegprofiel zonder cementgebonden voegen

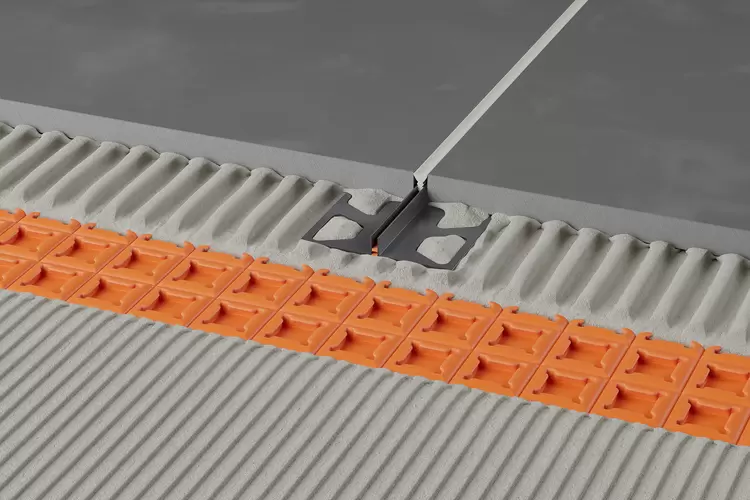

Productfoto DILEX-F 1©Schlüter-Systems KG

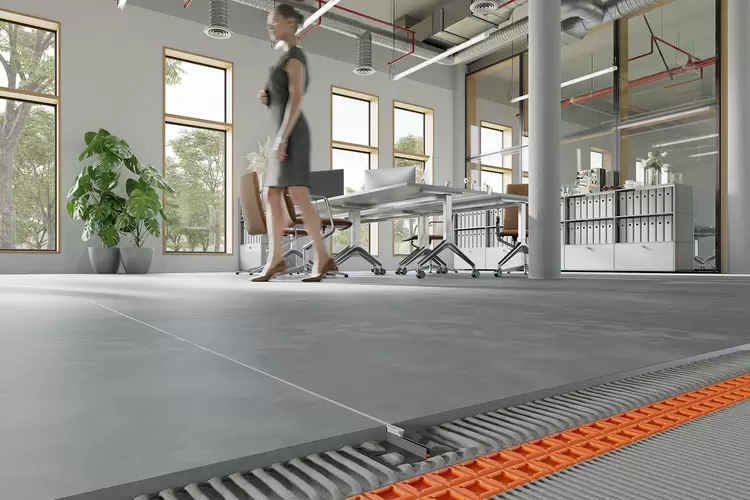

Productfoto DILEX-F 2©Schlüter-Systems KG
Productfoto DILEX-F 3©Schlüter-Systems KG
Productfoto DILEX-F 4©Schlüter-Systems KG
Productfoto DILEX-F 5©Schlüter-Systems KG

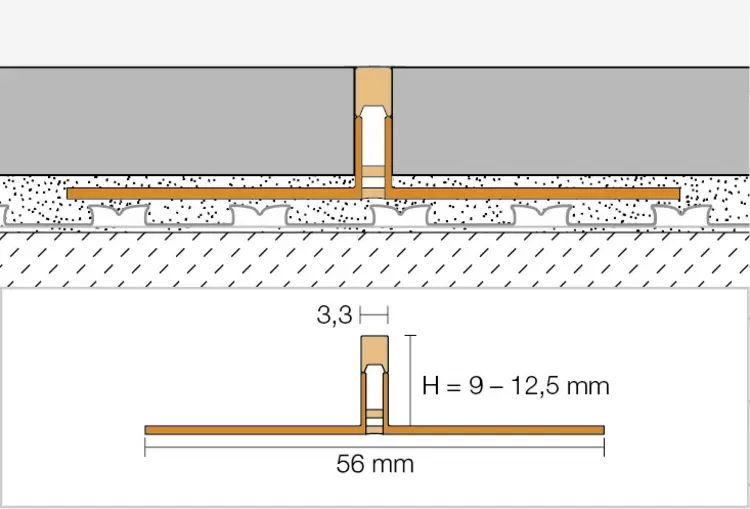

Doorsnedetekening DILEX-F 1©Schlüter-Systems KG

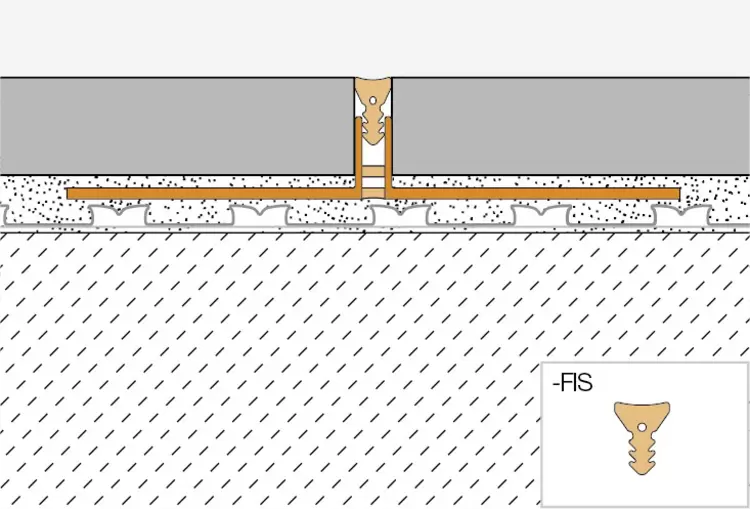

Doorsnedetekening DILEX-F 2©Schlüter-Systems KG
zoom_out_map search
Productfoto DILEX-F 1
Productfoto DILEX-F 2
Productfoto DILEX-F 3
Productfoto DILEX-F 4
Productfoto DILEX-F 5
Doorsnedetekening DILEX-F 1
Doorsnedetekening DILEX-F 2










  •










  •










  •










  •










  •










  •










  •










  •










  •










  •











Schlüter-DILEX-F is een geprefabriceerd bewegingsvoegprofiel van kunststof voor verwerking in tegelbekleding. Het profiel is voorzien van een zeer smalle en vervangbare zachte inlage van speciaal silicone. Deze inlage is verkrijgbaar in 10 verschillende kleurtinten.

De zijdelingse trapeziumvormig geperforeerde bevestigingsvlakken uit hard-PVC-regeneraat verankeren zich onder de tegels in de tegellijm en leiden de bewegingen af naar de bewegingszone.

Hier worden alle druk- en trekbewegingen opgenomen. De achteraf aangebrachte bewegingszone, die bestaat uit speciale silicone met rekbescherming, is na installatie ongeveer 3,5 mm breed en komt optisch overeen met de breedte van de overige mortelvoegen.

Door de geringe breedte van de bewegingszone is er een beperkte bewegingsopname mogelijk, die per specifieke projectvereisten moet worden getoetst. DILEX-F wordt gebruikt als bewegingsvoeg in tegelbekleding. Wij raden aan om DILEX-F te combineren met de ontkoppelingsmat uit de Schlüter-DITRA productfamilie.

Als er grotere bewegingen van de bekledingsconstructie te verwachten zijn, dan verwijzen wij graag naar alternatieve producten uit de DILEX-productserie, zoals: Schlüter-DILEX-KS.

DILEX-F is niet alleen geschikt voor woonruimtes, maar ook voor ruimtes met een gemiddelde belasting, zoals kantoren, winkelruimtes of autoshowrooms.

  1. De profielhoogte van DILEX-F moet worden afgestemd op de tegeldikte en de gekozen dunbedmortel.

    Opmerking: Voor het DILEX-F-systeem gebruikt u tegels met rechte randen
  2. Breng op de plaats waar het profiel moet komen tegellijm aan met een getande lijmkam.
  3. DILEX-FCS moet met het trapeziumvormig geperforeerde bevestigingsvlak in het lijmbed worden gedrukt en uitgelijnd.
  4. Het trapeziumvormig geperforeerde bevestigingsvlak moet met tegellijm over het volledige oppervlak worden bestreken. Zorg ervoor dat de verticale profielvlakken schoon blijven.
  5. Leg de aangrenzende tegels zonder voeg tegen het bevestigingsprofiel en druk ze stevig aan in de tegellijm. De tegels moeten ter hoogte van het profiel vol in de tegellijm worden geplaatst. Het tegeloppervlak moet zo vlak mogelijk aansluiten op de oranje beschermstrip. Eventueel uitpuilende tegellijm tussen het profiel en de tegel moet worden vermeden of onmiddellijk worden verwijderd .
  6. Vervolgens moet u de rest van het tegeloppervlak met een geschikt voegmiddel voegen. Let op dat er geen voegmateriaal op de aangebrachte DILEX-F voegen komt.
  7. Verwijder na het voegen en het reinigen de oranje beschermstrip. Schraap overtollig mortel en vuil van de voegen en tegelranden. Gebruik hiervoor zijde C van de meegeleverde montagehulp en verwijder de losgekomen deeltjes met een stofzuiger.
  8. DILEX-FIS wordt met behulp van zijde A en B van de montagehulp in het profiel gedrukt. Door dit zachte materiaal met water te besproeien, is het gemakkelijker aan te brengen. Waar de voegen elkaar kruisen, kunt u de inlage in één richting doorleggen en in de onderbroken richting tegen de doorlopende inlage aanwerken.

Schlüter-DILEX-FCS is een smal, geprefabriceerd profiel voor het opvangen van bewegingen. Het is opgebouwd uit hard-PVC-regeneraat met zijdelingse trapeziumvormig geperforeerde bevestigingsvlakken. De onderste bewegingszone en de oranje beschermstrip bestaan uit zacht CPE.

De Schlüter-DILEX-FIS inlage is gemaakt van een siliconenbinding met rekbescherming. Dit materiaal is verkrijgbaar op rol en kan indien nodig achteraf worden vervangen.

Materiaaleigenschappen en toepassingsgebieden

Het profiel is bestand tegen nagenoeg alle chemische belastingen die gewoonlijk in combinatie met tegelbekledingen optreden en is resistent tegen schimmels en bacteriën. De oppervlaktebehandeling van de zachte DILEX-FIS-zone voorkomt dat vuildeeltjes zich hechten.

De toepasbaarheid van het voorziene materiaaltype moet in specifieke gevallen worden getoetst aan de te verwachten chemische, mechanische of andere belastingen. De inlage DILEX-FIS is UV-bestendig en vrij van zachtmakers.

DILEX-F wordt als bewegingsvoeg ingezet om in dunbed gelegde tegelbekledingen onder te verdelen in velden. Wij raden aan om hierbij de ontkoppelingsmat uit de Schlüter-DITRA productfamilie te gebruiken.

Zijn vanwege de afmeting van de ruimte bewegingsvoegen in het oppervlak nodig, dan kan het aantal DILEX-F in het oppervlak worden verhoogd om aan de vereiste bewegingsopname te voldoen. De profielen zijn niet geschikt voor het aanbrengen van bouwscheidingsvoegen.

Schlüter-DILEX-F is bestand tegen schimmels en bacteriën en vereist geen speciale reiniging of onderhoud. Het reinigen gebeurt samen met de reiniging van de tegelbekleding met in de handel verkrijgbare schoonmaakmiddelen.
